Effiziente Signalverteilung mit dem CONEC 43-05101 Y-Verteiler

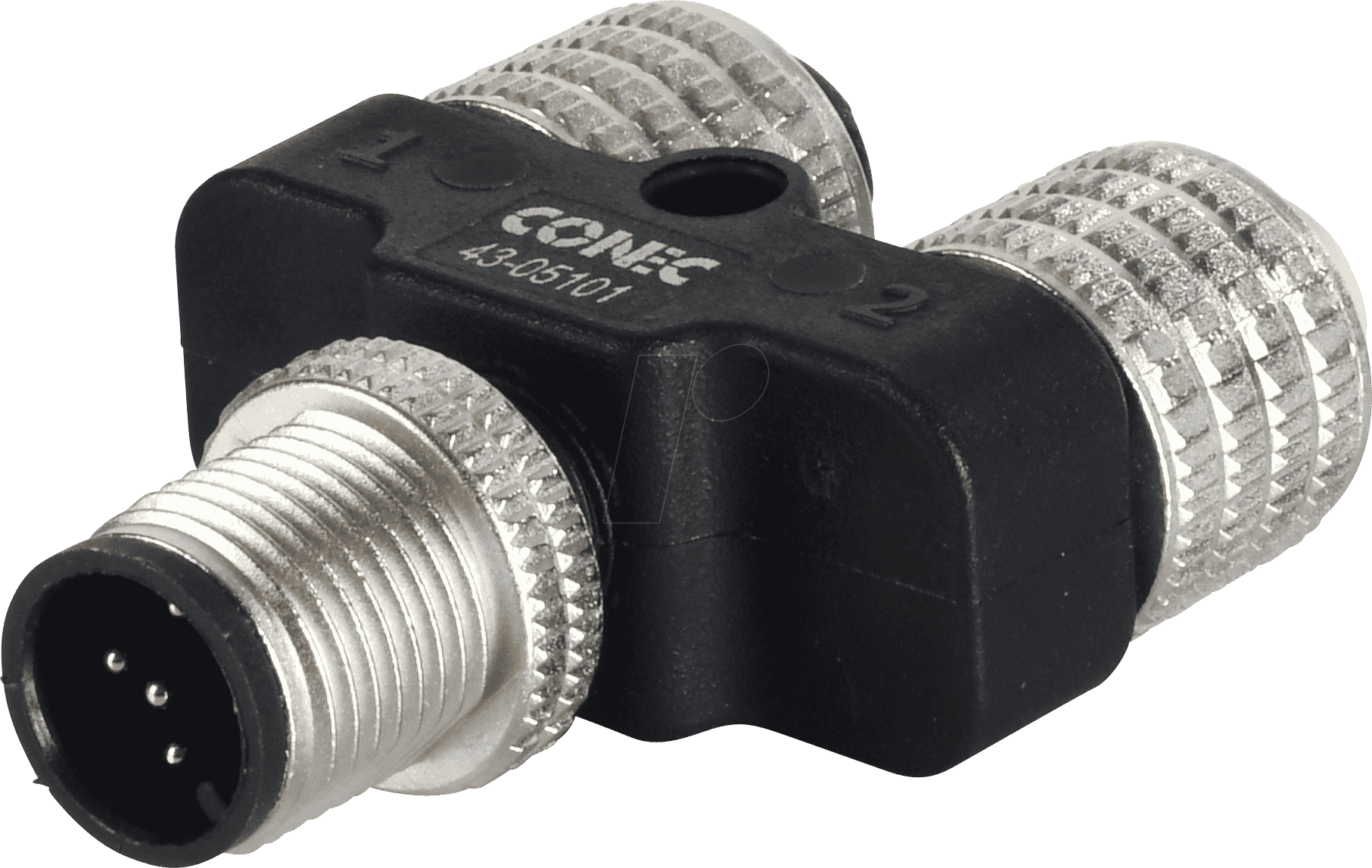

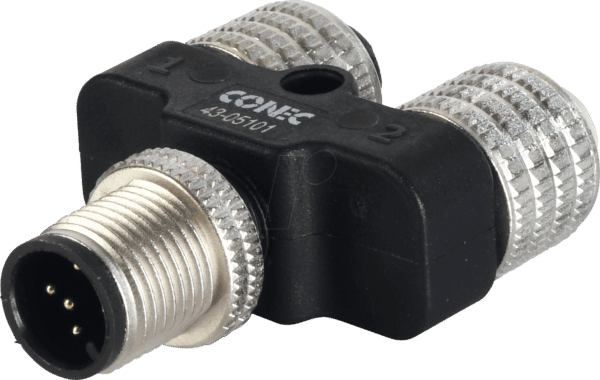

Der CONEC 43-05101 SAL M 12, 5-pol, Y-Verteiler, gerade ist die optimale Lösung für Anwender, die eine zuverlässige und platzsparende Verteilung von Sensorsignalen oder Leistungsversorgung in industriellen Automatisierungsanwendungen benötigen. Er richtet sich an Ingenieure, Techniker und Systemintegratoren, die eine robuste und einfach zu implementierende Verbindungstechnik für ihre M12-basierten Systeme suchen.
Herausragende Vorteile und technische Überlegenheit
Im Vergleich zu herkömmlichen Verkabelungslösungen, die oft mit einer Vielzahl von Einzelverbindern und einer komplexen Verdrahtung einhergehen, bietet der CONEC Y-Verteiler eine integrierte und effiziente Methode zur Signalaufteilung. Dies reduziert nicht nur die Montagezeit und das Risiko von Verdrahtungsfehlern, sondern minimiert auch den Bedarf an zusätzlichen Kabeldurchführungen und Anschlusskästen, was zu einer insgesamt schlankeren und kosteneffizienteren Installation führt.
Konstruktion und Materialien für höchste Ansprüche
Die Konstruktion des CONEC 43-05101 wurde unter Berücksichtigung höchster industrieller Standards entwickelt, um eine dauerhafte Funktionalität auch unter anspruchsvollen Umgebungsbedingungen zu gewährleisten. Die bewährte M12-Steckverbindertechnologie bildet die Grundlage für eine sichere und zuverlässige Verbindung. Die gerade Bauform des Y-Verteilers ermöglicht eine unkomplizierte Integration in bestehende Systemarchitekturen, während die 5-polige Auslegung eine flexible Anwendung für vielfältige Signalübertragungen und Spannungsversorgungen ermöglicht.
- Robuste Gehäusekonstruktion: Gefertigt aus hochwertigen Kunststoffen, die eine hohe mechanische Belastbarkeit und Beständigkeit gegen Umwelteinflüsse wie Öle, Chemikalien und mechanische Beanspruchung aufweisen.
- IP67 Schutzart: Bietet hervorragenden Schutz gegen das Eindringen von Staub und Wasser, was eine zuverlässige Funktion in feuchten oder staubigen Umgebungen sicherstellt.
- Zuverlässige Kontakte: Die vergoldeten Kontakte gewährleisten eine geringe Übergangswiderstand und Korrosionsbeständigkeit für eine stabile Signalübertragung über die gesamte Lebensdauer des Produkts.
- Einfache Montage und Demontage: Das bewährte M12-Schraubsystem ermöglicht eine schnelle und sichere Verbindung, die auch manuell ohne Spezialwerkzeug erfolgen kann.
- Kompaktes Design: Die Y-Form reduziert den Platzbedarf im Schaltschrank oder an der Maschine erheblich und ermöglicht eine dichtere Bestückung.
- Vielfältige Anwendungsmöglichkeiten: Ideal für die Verteilung von digitalen und analogen Signalen, die Anbindung von Sensoren, Aktoren und die Leistungsversorgung in der Industrieautomation, im Maschinenbau und in der Prozessleittechnik.
Einsatzgebiete und Anwendungsbeispiele
Der CONEC 43-05101 findet seinen primären Einsatz in der industriellen Automatisierungstechnik, wo eine effiziente und zuverlässige Vernetzung von Feldgeräten unerlässlich ist. Typische Anwendungsfälle umfassen:
- Sensornetzwerke: Gleichzeitige Anbindung mehrerer Sensoren (z.B. Näherungsschalter, Lichtschranken, Drucksensoren) an eine einzige Eingangsklemme eines Steuergeräts. Dies vereinfacht die Verkabelung erheblich und reduziert die Anzahl der benötigten Ein- und Ausgänge des Steuergeräts.
- Aktoranbindung: Verteilung der Spannungsversorgung und Steuersignale an mehrere Aktoren, wie beispielsweise Ventile oder kleine Motoren.
- Leistungsverteilung: Aufteilung einer Stromquelle auf mehrere Verbraucher mit geringerem Strombedarf.
- Datenverteilung: In Ethernet-Netzwerken (mit entsprechenden M12-Konnektoren) kann der Y-Verteiler zur Aufteilung von Datenströmen genutzt werden, um beispielsweise mehrere Geräte an einen Switch-Port anzubinden.
- Prozessleittechnik: Vernetzung von Messumformern, Stellgliedern und anderen Feldgeräten in rauen Umgebungen.
Technische Spezifikationen im Detail
Um die Entscheidung für den CONEC 43-05101 weiter zu fundieren, sind die detaillierten technischen Spezifikationen ausschlaggebend:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | CONEC |
| Artikelnummer | 43-05101 |
| Steckertyp | M12 |
| Polzahl | 5 |
| Bauform | Gerade |
| Funktion | Y-Verteiler |
| Schutzart | IP67 (nach Montage) |
| Nennspannung | 60 V AC/DC |
| Nennstrom | 4 A pro Pol |
| Anschlussart | Schraubanschluss (für Kabelenden) |
| Gehäusematerial | Hochwertiger technischer Kunststoff (z.B. PBT oder ähnliches) |
| Kontaktmaterial | Kupferlegierung, vergoldet |
| Temperaturbereich | -40 °C bis +85 °C |
| Kabeldurchmesser (empfohlen) | 4,5 mm bis 8,0 mm |
| Anzahl der Kabelabgänge | 3 (1 Eingang, 2 Ausgänge) |
FAQ – Häufig gestellte Fragen zu CONEC 43-05101 – SAL M 12, 5-pol, Y-Verteiler, gerade
Was ist der Hauptvorteil der Verwendung eines Y-Verteilers gegenüber einer Punkt-zu-Punkt-Verkabelung?
Der Hauptvorteil liegt in der signifikanten Reduzierung von Kabelaufwand und Montagezeit. Anstatt für jedes Gerät ein separates Kabel zur Steuerung zu führen, können mit einem Y-Verteiler bis zu drei Geräte (ein Eingang, zwei Ausgänge) über eine gemeinsame Leitung angebunden werden. Dies vereinfacht die Installation und reduziert Fehlerquellen.
Welche Kabeltypen können mit dem CONEC 43-05101 verwendet werden?
Der Verteiler ist für die Verwendung mit standardmäßigen, flexiblen Anschlussleitungen im Bereich von etwa 4,5 mm bis 8,0 mm Außendurchmesser konzipiert. Die spezifische Kompatibilität hängt von der Isolierung und Konstruktion des Kabels ab. Es wird empfohlen, Kabel mit ausreichender Flexibilität und Beständigkeit für industrielle Umgebungen zu wählen.
Ist der CONEC 43-05101 für den Einsatz im Außenbereich geeignet?
Ja, dank der IP67-Schutzart bietet der Verteiler nach korrekter Montage einen zuverlässigen Schutz gegen Staub und zeitweiliges Untertauchen in Wasser. Dies macht ihn ideal für anspruchsvolle Umgebungsbedingungen im Freien oder in industriellen Nassbereichen.
Welche Art von Signalen kann über diesen 5-poligen M12-Verteiler übertragen werden?
Die 5-polige Auslegung ermöglicht die Übertragung von verschiedenen Signalarten. Dies kann eine Kombination aus Spannungsversorgung und digitalen oder analogen Signalen sein. Häufig wird dies genutzt, um sowohl die Betriebsspannung als auch das Datensignal (z.B. 0-10V, 4-20mA oder digitale Statusmeldungen) von Sensoren zu verteilen.
Muss Spezialwerkzeug für die Installation des CONEC 43-05101 verwendet werden?
Nein, die Verbindung erfolgt über das bewährte M12-Schraubsystem. Die Kabelenden werden in der Regel mit Schraubklemmen im Inneren des Verteilers verbunden. Dies ermöglicht eine einfache und sichere Montage, die in den meisten Fällen ohne Spezialwerkzeug durchgeführt werden kann. Ein Schraubendreher für die Klemmanschlüsse ist jedoch üblich.
Wie wird die Zuverlässigkeit der Verbindungen in rauen Umgebungen sichergestellt?
Die Zuverlässigkeit wird durch die robuste Konstruktion aus hochwertigen technischen Kunststoffen, die korrosionsbeständigen und vergoldeten Kontakte sowie die hohe Schutzart IP67 gewährleistet. Die M12-Steckverbindung selbst ist für ihre Robustheit und mechanische Stabilität bekannt, was eine dauerhaft sichere Verbindung auch unter Vibrationen und wechselnden Temperaturen sicherstellt.
Kann der Y-Verteiler auch für die Datenübertragung im Ethernet-Bereich eingesetzt werden?
Grundsätzlich ja, sofern die M12-Anschlüsse entsprechend für Ethernet-Anwendungen (z.B. Cat 5e, Cat 6) ausgelegt sind und die 5 Pole für die benötigten Datenleitungen verwendet werden können. Standard-Ethernet M12-Steckverbinder sind oft 4-polig. Für spezifische Ethernet-Anwendungen sind jedoch spezielle M12-Ethernet-Verteiler mit der korrekten Polzahl und Abschirmung empfehlenswert.
