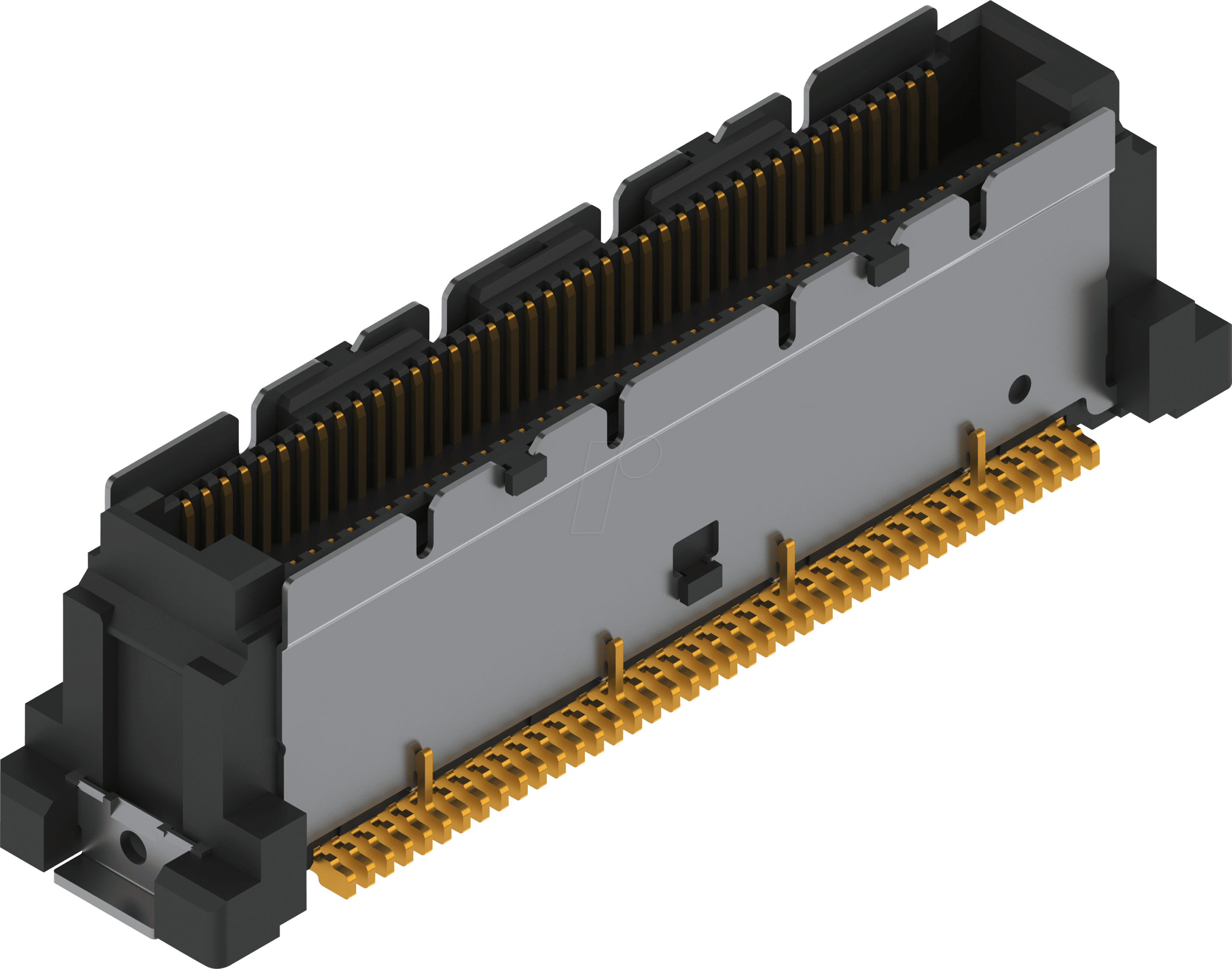

Präzision für fortschrittliche Elektronik: COLIBRI 8 80P – Ihr Schlüssel zur Leistungssteigerung
Für Ingenieure, Entwickler und Systemintegratoren, die kompromisslose Konnektivität und signalintegrität in anspruchsvollen elektronischen Systemen benötigen, bietet der COLIBRI 8 80P die definitive Lösung. Dieses hochpräzise Steckverbindersystem adressiert die Herausforderung der sicheren und zuverlässigen Datenübertragung bei hoher Pin-Dichte und minimalem Platzbedarf auf der Leiterplatte.
COLIBRI 8 80P: Überlegene Konnektivität im Detail
Standardlösungen stoßen oft an ihre Grenzen, wenn es um die Kombination aus kompakter Bauform, hoher Polzahl und zuverlässiger Signalübertragung geht. Der COLIBRI 8 80P übertrifft diese Limitationen durch sein speziell entwickeltes Design, das auf maximale Performance und Robustheit ausgelegt ist. Die präzise gefertigten Kontakte und die optimierte Geometrie minimieren Übergangswiderstände und bieten eine herausragende mechanische Stabilität, was ihn zur idealen Wahl für Anwendungen macht, bei denen Ausfallzeiten keine Option sind.
Technische Innovationen und Design-Vorteile
Der COLIBRI 8 80P ist das Ergebnis intensiver Forschung und Entwicklung im Bereich der Steckverbindungstechnik. Sein Design fokussiert sich auf die Kernanforderungen moderner Elektronik:
- Kompakte Bauform: Mit einer Baubreite von nur 8 mm und einem Pin-Abstand (RM) von 0,5 mm ermöglicht der COLIBRI 8 80P eine extrem hohe Pin-Dichte auf kleinstem Raum. Dies ist entscheidend für miniaturisierte Geräte und dicht gepackte Elektronikmodule.
- 80-polige Konfiguration: Die hohe Anzahl von 80 Polen auf kleinstem Raum erlaubt die Übertragung einer Vielzahl von Signalen und Datenströmen. Dies vereinfacht das Schaltungsdesign und reduziert die Notwendigkeit mehrerer Steckverbinder.
- SMT-Technologie (Surface Mount Technology): Die für die Oberflächenmontage optimierte Bauweise gewährleistet eine schnelle und effiziente Bestückung auf Leiterplatten. Dies senkt Produktionskosten und erhöht die Durchsatzraten in der Fertigung.
- Optimierte Kontaktgeometrie: Die präzise gefertigten Kontakte sind auf maximale elektrische Leitfähigkeit und minimalen Kontaktwiderstand ausgelegt. Dies gewährleistet eine exzellente Signalintegrität, auch bei hohen Frequenzen und anspruchsvollen Datenraten.
- Robustheit und Langlebigkeit: Die hochwertige Verarbeitung und die Auswahl geeigneter Materialien sorgen für eine außergewöhnliche mechanische Stabilität und Widerstandsfähigkeit gegenüber Umwelteinflüssen, Vibrationen und mechanischer Belastung.
- Hohe Zuverlässigkeit der Verbindung: Die Konstruktion des COLIBRI 8 80P garantiert eine sichere und feste Steckverbindung, die auch unter widrigen Bedingungen beständig bleibt.
Anwendungsgebiete und Einsatzmöglichkeiten
Der COLIBRI 8 80P findet aufgrund seiner Leistungsfähigkeit und seiner spezifischen Merkmale breite Anwendung in verschiedenen Hochtechnologiebereichen:
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen, bei der Anbindung von Sensoren und Aktoren sowie in robusten Datenbussystemen.
- Medizintechnik: Für die Signalübertragung in diagnostischen Geräten, Monitoring-Systemen und miniaturisierten medizinischen Apparaturen, wo Zuverlässigkeit und Hygiene entscheidend sind.
- Telekommunikation: In Netzwerkausrüstung, Basisstationen und hochperformanten Kommunikationsmodulen, die eine hohe Datenübertragungsrate erfordern.
- Fahrzeugtechnik: In Bordelektronik, Steuergeräten und Infotainmentsystemen, die Vibrationen und Temperaturschwankungen standhalten müssen.
- Luft- und Raumfahrt: In Systemen, die höchste Anforderungen an Zuverlässigkeit, Gewichtsreduktion und Miniaturisierung stellen.
- Embedded Systems: In kompakten Recheneinheiten, IoT-Geräten und spezialisierten Entwicklungskits, bei denen Platz und Leistung optimiert werden müssen.
Materialien und Verarbeitung für Spitzenleistungen
Die herausragenden Eigenschaften des COLIBRI 8 80P basieren auf sorgfältig ausgewählten Materialien und einer präzisen Fertigung. Die Kontaktfedern sind typischerweise aus einer hochleitfähigen Kupferlegierung gefertigt, die für ihre hervorragende elektrische Leitfähigkeit und ihre elastischen Eigenschaften bekannt ist. Eine darauf abgestimmte Oberflächenveredelung, wie zum Beispiel eine Hartvergoldung, schützt die Kontakte vor Korrosion und Oxidation und gewährleistet über viele Steckzyklen hinweg einen niedrigen und stabilen Kontaktwiderstand.
Das Gehäusematerial ist so konzipiert, dass es den mechanischen Beanspruchungen während der Montage und im Betrieb standhält. Es bietet eine hohe Formstabilität und ist oft flammgeschützt, was den Einsatz in sicherheitsrelevanten Umgebungen ermöglicht. Die präzise Bearbeitung der SMT-Pads sorgt für eine optimale Lötverbindung mit der Leiterplatte, was für die Signalintegrität und die mechanische Festigkeit des Gesamtsystems von entscheidender Bedeutung ist.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Steckverbinder, Plug |
| Serie | COLIBRI 8 |
| Artikelnummer | COLIBRI 8 80P |
| Pin-Anzahl | 80 polig |
| Bauform | SMT (Surface Mount Technology) |
| Rastermaß (RM) | 0,5 mm |
| Breite | 8 mm |
| Kontaktmaterial (typisch) | Kupferlegierung mit Hartvergoldung |
| Gehäusematerial (typisch) | Hochtemperaturkunststoff, flammgeschützt |
| Betriebstemperaturbereich (typisch) | -40°C bis +105°C |
| Steckzyklen (typisch) | 1000 und mehr |
| Isolationswiderstand (typisch) | > 10 GΩ |
| Kontaktwiderstand (typisch) | < 20 mΩ |
Häufig gestellte Fragen zu COLIBRI 8 80P – Colibri, Plug, SMT, 8 mm, 80 polig, RM 0,5 mm
Welche Vorteile bietet die SMT-Bauform des COLIBRI 8 80P gegenüber THT-Steckverbindern?
Die SMT-Bauform (Surface Mount Technology) ermöglicht eine direkte Bestückung auf der Oberfläche der Leiterplatte. Dies führt zu einer automatisierten, schnelleren und kostengünstigeren Fertigung, reduziert den Platzbedarf auf der Platine und ermöglicht oft auch eine Verbesserung der elektrischen Performance durch kürzere Signalwege.
Ist der COLIBRI 8 80P für den Einsatz bei hohen Frequenzen geeignet?
Ja, der COLIBRI 8 80P ist aufgrund seiner präzisen Fertigung, der optimierten Kontaktgeometrie und der geringen Übergangswiderstände sehr gut für Anwendungen geeignet, die eine hohe Signalintegrität auch bei hohen Frequenzen erfordern. Die geringe Parasitivität der Verbindung trägt wesentlich dazu bei.
Welche Arten von Signalen können über den COLIBRI 8 80P übertragen werden?
Der COLIBRI 8 80P ist universell einsetzbar und kann neben digitalen und analogen Signalen auch für die Übertragung von Hochgeschwindigkeits-Datenströmen (z.B. in seriellen Schnittstellen) sowie für Leistungszuführungen verwendet werden, abhängig von der Auslegung der einzelnen Kontakte und der Gesamtstrombelastbarkeit.
Wie wird die mechanische Stabilität der Verbindung gewährleistet?
Die mechanische Stabilität wird durch die präzise Passform der Stecker und Buchse sowie durch die hohe Anzahl an Kontakten, die für eine gleichmäßige Lastverteilung sorgen, gewährleistet. Hochwertige Gehäusematerialien und die SMT-Montage tragen zusätzlich zur Robustheit bei.
Kann der COLIBRI 8 80P in Umgebungen mit extremen Temperaturen eingesetzt werden?
Die meisten Ausführungen des COLIBRI 8 80P sind für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -40°C bis +105°C. Dies macht ihn für viele industrielle und automobiltechnische Anwendungen geeignet, wo Temperaturschwankungen auftreten.
Was bedeutet „RM 0,5 mm“ für die Pin-Dichte?
RM steht für Rastermaß. Ein Rastermaß von 0,5 mm bedeutet, dass der Abstand zwischen den Mittelpunkten benachbarter Pins 0,5 Millimeter beträgt. Dies ermöglicht eine sehr hohe Pin-Dichte auf kleinstem Raum, was für die Miniaturisierung von Elektronikkomponenten entscheidend ist.
Wie ist die Lebensdauer des Steckverbinders in Bezug auf Steckzyklen?
Die Lebensdauer eines Steckverbinders wird oft in Steckzyklen angegeben. Für den COLIBRI 8 80P sind typischerweise über 1000 Steckzyklen zu erwarten, was eine hohe Zuverlässigkeit und Langlebigkeit für Anwendungen mit häufiger Verbindung und Trennung sicherstellt.
