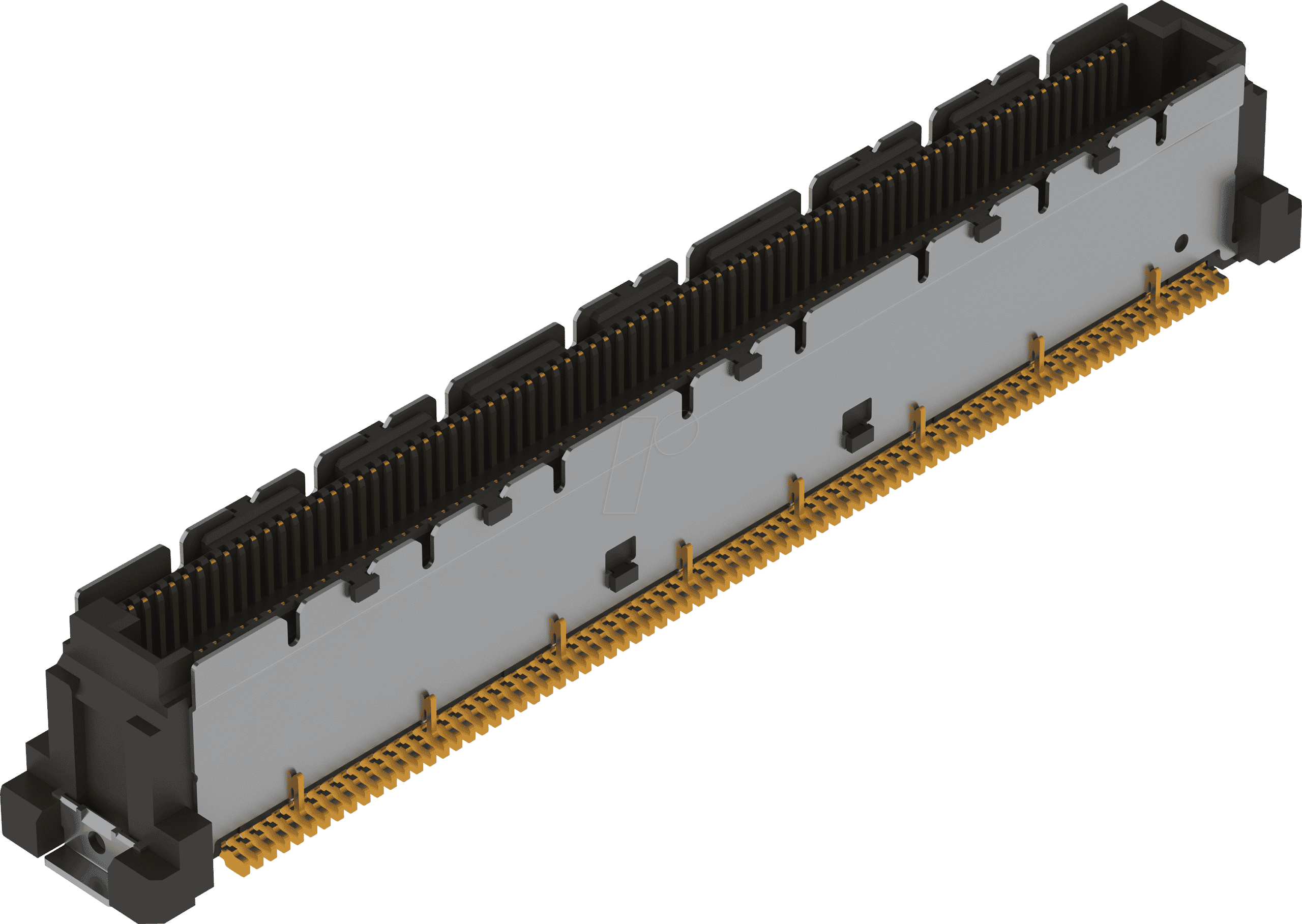

Maximale Konnektivität für anspruchsvolle Elektronikentwicklung: COLIBRI 8 160P – Ihr Schlüssel zu kompromissloser Leistung
Für Ingenieure und Entwickler, die bei der Schaltungsintegration keine Kompromisse eingehen wollen, bietet der COLIBRI 8 160P die definitive Lösung zur hochdichten Verbindung von Leiterplatten. Wenn Standardsteckverbinder an ihre Grenzen stoßen und präzise, zuverlässige Signalübertragung bei minimalem Platzbedarf gefordert ist, setzt dieser 160-polige SMT-Steckverbinder mit einem Rastermaß von 0,5 mm neue Maßstäbe.
Überlegene Verbindungstechnologie: Warum COLIBRI 8 160P die erste Wahl ist
Der COLIBRI 8 160P ist weit mehr als nur ein Steckverbinder. Er ist das Ergebnis fundierter Ingenieurskunst, konzipiert, um die Herausforderungen moderner Elektronikdesigns zu meistern. Während herkömmliche Lösungen oft Kompromisse bei Pin-Dichte, Signalintegrität oder mechanischer Stabilität erfordern, vereint der COLIBRI 8 160P diese kritischen Aspekte in einer einzigen, hochentwickelten Komponente. Sein kompaktes Design im 8-mm-Format ermöglicht eine signifikante Reduzierung der Bauräume, was ihn ideal für miniaturisierte Geräte und komplexe Multilayer-Platinen macht. Die hohe Polzahl von 160 Pins bei einem engen Rastermaß von 0,5 mm maximiert die Datenübertragungsraten und ermöglicht komplexere Schaltungsfunktionen auf kleinstem Raum. Die SMT-Bauweise (Surface Mount Technology) gewährleistet eine robuste und zuverlässige Verbindung mit der Leiterplatte, optimiert für automatisierte Fertigungsprozesse und erhöhte mechanische Belastbarkeit im Vergleich zu Through-Hole-Technologien.
Technische Brillanz und herausragende Eigenschaften
Die Konstruktion des COLIBRI 8 160P ist auf Langlebigkeit, Signalintegrität und einfache Integration ausgelegt. Jedes Detail, von der Materialauswahl bis zur Kontaktgeometrie, wurde optimiert, um höchste Performance zu gewährleisten.
- Hohe Pin-Dichte: 160 Pins auf kleinstem Raum für maximale Funktionalität in kompakten Designs.
- Präzises Rastermaß: 0,5 mm Rastermaß ermöglicht feinstrukturierte Verbindungen und optimiert die Leiterplattenlayout-Fläche.
- SMT-Bauform: Ermöglicht automatisiertes Bestücken, lötfreundlich und sorgt für eine stabile Verbindung auf der Leiterplatte.
- Robuste mechanische Stabilität: Entwickelt für zuverlässige Verbindungen auch unter anspruchsvollen Betriebsbedingungen.
- Optimierte Signalintegrität: Designmerkmale minimieren Übersprechen und Signalverluste, essenziell für Hochfrequenzanwendungen.
- Modularität und Skalierbarkeit: Ideal für modulare Systeme, bei denen flexible und dichte Verbindungen gefordert sind.
Detaillierte Spezifikationen und Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktname | COLIBRI 8 160P |
| Typ | Steckverbinder (Plug) |
| Montageart | SMT (Surface Mount Technology) |
| Gehäusegröße | 8 mm |
| Polzahl | 160 polig |
| Rastermaß (Pitch) | 0,5 mm |
| Kontaktmaterial | Hochleitfähige Kupferlegierung, veredelt für optimale Leitfähigkeit und Korrosionsbeständigkeit (typischerweise vergoldet für die Kontaktebene). Diese Oberflächenveredelung garantiert geringe Übergangswiderstände und eine außergewöhnliche Langlebigkeit, selbst bei häufigem Stecken und Trennen. |
| Isolationsmaterial | Hochtemperatur-thermoplastisches Polymer (z.B. LCP – Liquid Crystal Polymer oder PBT – Polybutylene Terephthalate) mit hoher dielektrischer Festigkeit und Dimensionsstabilität. Diese Materialien widerstehen den hohen Temperaturen von Lötprozessen und bieten exzellente Isolationseigenschaften zwischen den eng beieinanderliegenden Kontakten, um elektrische Leckagen und Kurzschlüsse zu verhindern. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, ausgelegt für anspruchsvolle industrielle Umgebungen und eine breite Palette von Temperaturbedingungen. Diese Robustheit stellt sicher, dass die Leistung und Zuverlässigkeit des Steckverbinders auch bei extremen Temperaturen erhalten bleibt. |
| Mechanische Lebensdauer (Steckzyklen) | Mindestens 10.000 Steckzyklen, wobei die tatsächliche Lebensdauer stark von der Anwendung, der Umgebungsbedingung und der Sorgfalt bei der Handhabung abhängt. Die präzise gefertigten Kontakte und die robuste Gehäusestruktur sind auf hohe Wiederholgenauigkeit und dauerhafte Funktion ausgelegt. |
| Strombelastbarkeit pro Kontakt | Die Strombelastbarkeit pro Kontakt ist optimiert für die hohe Pin-Dichte und das enge Rastermaß. Sie liegt typischerweise im Bereich von 0,5 A bis 1,5 A, abhängig von den spezifischen Auslegungsdetails und der thermischen Ableitung. Dies ermöglicht die Übertragung signifikanter Datenmengen sowie die Versorgung von Komponenten mit moderatem Strombedarf. |
| Spannungsfestigkeit | Erfüllt die Anforderungen für die Signalübertragung in typischen elektronischen Geräten, typischerweise mit einer Spannungsfestigkeit von mindestens 150 V AC oder DC zwischen benachbarten Kontakten und gegen Gehäuse. |
| Anwendungsgebiete | Einsatz in hochintegrierten Geräten wie Medizintechnik, Industrieautomation, Telekommunikationsinfrastruktur, Embedded Systems, High-End-Computing und Forschung & Entwicklung, wo höchste Pin-Dichte und zuverlässige Signalübertragung gefordert sind. |
Anwendungsgebiete: Wo Präzision auf Performance trifft
Der COLIBRI 8 160P ist die ideale Wahl für Szenarien, in denen höchste Anforderungen an Integration, Zuverlässigkeit und Leistung gestellt werden. Seine hohe Pin-Dichte und das kompakte Design eröffnen neue Möglichkeiten in einer Vielzahl von Branchen:
- Industrielle Automatisierung: Zur präzisen und robusten Verbindung von Steuerungsmodulen, Sensoren und Aktoren in hochintegrierten Fertigungsanlagen.
- Medizintechnik: In diagnostischen Geräten, bildgebenden Systemen oder tragbaren medizinischen Geräten, wo Platzbeschränkungen und absolute Zuverlässigkeit entscheidend sind.
- Telekommunikation und Netzwerktechnik: Für die Verdrahtung von Switches, Routern und Base Stations, wo hohe Datenraten und Signalintegrität unerlässlich sind.
- Embedded Systems und Consumer Electronics: In komplexen Embedded-Systemen oder High-End-Unterhaltungselektronikprodukten, wo eine hohe Funktionalität auf minimalem Raum untergebracht werden muss.
- Forschung und Entwicklung: Als flexible und leistungsfähige Schnittstelle in Prototypen und Testaufbauten, die sich durch hohe Komplexität und schnelle Iteration auszeichnen.
FAQs – Häufig gestellte Fragen zu COLIBRI 8 160P – Colibri, Plug, SMT, 8 mm, 160 polig, RM 0,5 mm
Was bedeutet die Bezeichnung COLIBRI 8 160P?
Die Bezeichnung COLIBRI 8 160P gibt präzise Auskunft über das Produkt: COLIBRI steht für die Produktfamilie, 8 mm bezieht sich auf die Gehäusegröße, 160P bezeichnet die Anzahl der Pins (160 polig) und SMT (Surface Mount Technology) gibt die Art der Montage auf der Leiterplatte an. Das Rastermaß von 0,5 mm ist ebenfalls eine kritische Kennzahl.
Ist der COLIBRI 8 160P für Hochfrequenzanwendungen geeignet?
Ja, der COLIBRI 8 160P ist für Anwendungen konzipiert, die eine hohe Signalintegrität erfordern. Die präzise Fertigung, das optimierte Design und die hochwertigen Kontaktmaterialien minimieren Signalverluste und Übersprechen, was ihn auch für viele Hochfrequenzsignale geeignet macht. Für spezifische Hochfrequenzanforderungen (z.B. GHz-Bereich) ist jedoch die genaue Spezifikation der S11- und S21-Parameter des Steckverbinders in Bezug auf die Anwendung zu prüfen.
Wie erfolgt die Montage des COLIBRI 8 160P auf der Leiterplatte?
Der COLIBRI 8 160P ist für die SMT-Montage (Surface Mount Technology) ausgelegt. Dies bedeutet, dass die Kontakte direkt auf die Lötpads der Leiterplatte gelötet werden. Die Montage erfolgt typischerweise durch automatisierte Bestückungsmaschinen im Rahmen des Wellen- oder Reflow-Lötens, was eine hohe Effizienz und Präzision im Fertigungsprozess gewährleistet.
Welche Vorteile bietet die SMT-Bauform gegenüber Through-Hole-Steckverbindern?
Die SMT-Bauform ermöglicht eine höhere Packungsdichte auf der Leiterplatte, da die Durchkontaktierungen entfallen. Dies führt zu kompakteren Designs und der Möglichkeit, die Rückseite der Leiterplatte besser zu nutzen. Zudem ist die SMT-Montage ideal für automatisierte Fertigungsprozesse und bietet oft eine bessere mechanische Stabilität und Zuverlässigkeit.
Ist der COLIBRI 8 160P für den Einsatz in rauen Umgebungsbedingungen wie hohen Temperaturen oder Feuchtigkeit geeignet?
Der COLIBRI 8 160P ist aus Hochtemperatur-thermoplastischen Polymeren gefertigt und verfügt über veredelte Kontakte, die ihm eine gute Beständigkeit gegenüber einem breiten Temperaturbereich verleihen (typischerweise -40°C bis +105°C). Für spezifische Anwendungen in extremen Umgebungen (z.B. IP-Schutzklassen, hohe chemische Belastung) sind zusätzliche Schutzmaßnahmen oder spezialisierte Varianten zu prüfen.
Wie wird die Lebensdauer des COLIBRI 8 160P definiert?
Die Lebensdauer eines Steckverbinders wird primär über die Anzahl der möglichen Steckzyklen definiert. Der COLIBRI 8 160P ist für eine hohe Anzahl von Steckzyklen (typischerweise mindestens 10.000) ausgelegt. Die tatsächliche Lebensdauer hängt jedoch stark von den Einsatzbedingungen, der Sorgfalt bei der Handhabung und der Wartung ab.
Kann der COLIBRI 8 160P für Stromversorgungszwecke verwendet werden?
Ja, der COLIBRI 8 160P kann für die Stromversorgung genutzt werden, sofern die Strombelastbarkeit pro Kontakt (typischerweise 0,5 A bis 1,5 A) für die jeweilige Anwendung ausreicht. Bei höheren Stromanforderungen sind ggf. spezielle Steckverbinder oder parallele Verbindungen zu erwägen, um eine Überlastung zu vermeiden und die thermische Belastung zu optimieren.
