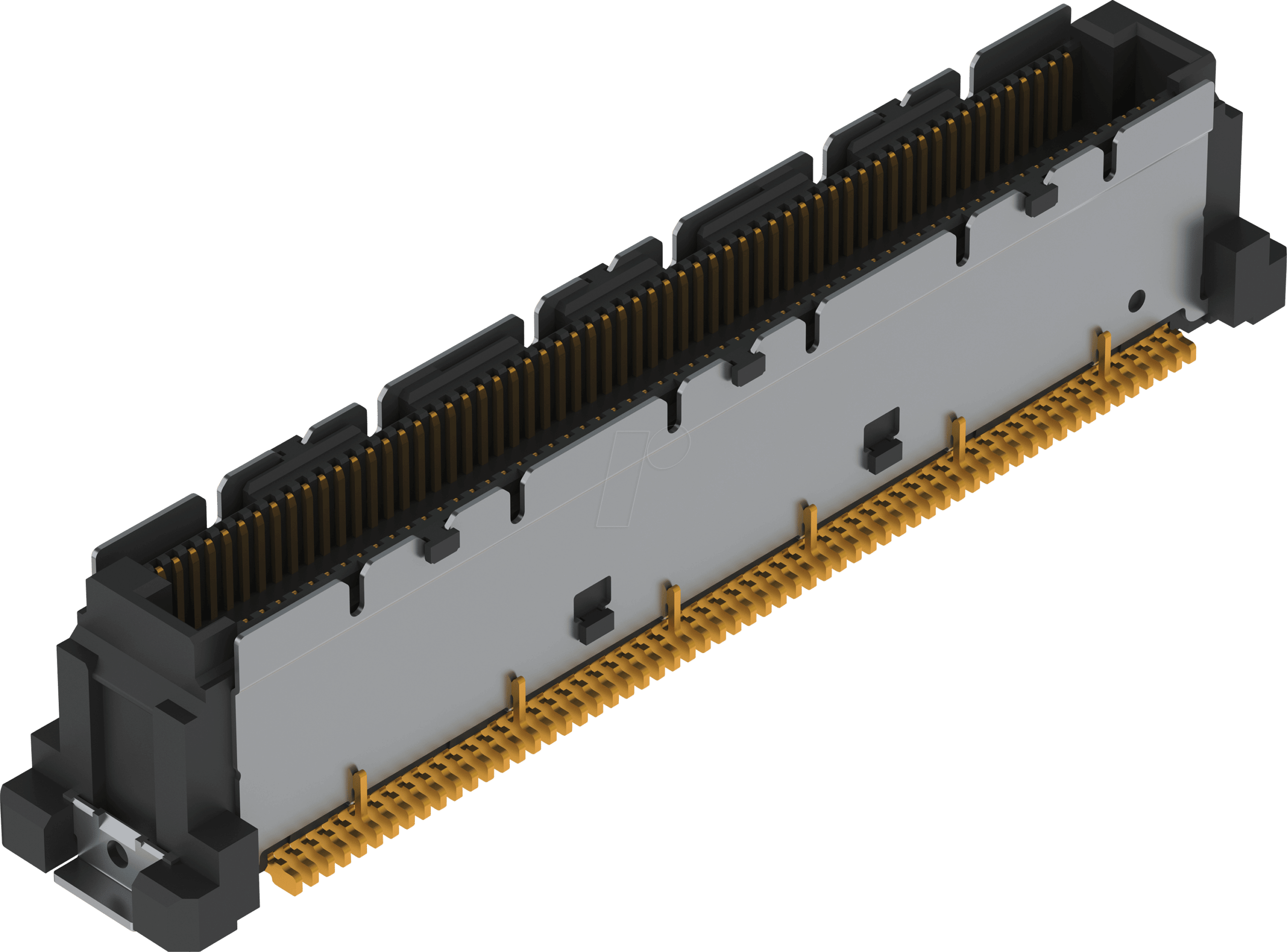

Präzision und Zuverlässigkeit für anspruchsvolle Elektronikanwendungen: COLIBRI 8 120P
Der COLIBRI 8 120P – Colibri, Plug, SMT, 8 mm, 120 polig, RM 0,5 mm ist die ultimative Lösung für Ingenieure und Entwickler, die eine hochintegrierte und zuverlässige Verbindungstechnik für ihre modernen elektronischen Systeme benötigen. Dieses Produkt adressiert direkt die Herausforderung kompakter Bauformen und hoher Datendichten, indem es eine platzsparende und dennoch performante Steckverbindung bietet, die sich nahtlos in SMT-Fertigungsprozesse integriert.
Herausragende Eigenschaften und Vorteile des COLIBRI 8 120P
Der COLIBRI 8 120P zeichnet sich durch seine fortschrittliche Konstruktion aus, die ihn von herkömmlichen Steckverbindern abhebt. Die oberflächenmontierbare (SMT) Bauweise ermöglicht eine effiziente Bestückung auf Leiterplatten und reduziert den Bedarf an Durchsteckkomponenten, was zu kürzeren Signalwegen und verbesserten elektrischen Eigenschaften führt. Mit 120 Polen auf einer schmalen Bauhöhe von 8 mm und einem Polraster (RM) von 0,5 mm bietet dieser Stecker eine außergewöhnlich hohe Kontaktanzahl auf kleinstem Raum. Diese Dichte ist entscheidend für Anwendungen, bei denen Platz ein kritischer Faktor ist, wie beispielsweise in mobilen Geräten, medizinischer Ausrüstung oder hochintegrierten Rechenzentrumsmodulen.
- Maximale Kontaktdichte: 120 Pole auf nur 8 mm Bauhöhe ermöglichen die Unterbringung einer erheblichen Anzahl von Verbindungen in extrem kompakten Geräten.
- SMT-Kompatibilität: Die Oberflächenmontagefähigkeit optimiert den Fertigungsprozess und reduziert Montagekosten sowie den Platzbedarf auf der Leiterplatte.
- Hohe Signalintegrität: Das feine Polraster von 0,5 mm und die präzise Fertigung minimieren Übersprechen und Signalverluste, was für Hochgeschwindigkeitsdatenübertragungen unerlässlich ist.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien gewährleistet der COLIBRI 8 120P eine langlebige und zuverlässige Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Branchen, von der Telekommunikation über die Automobilindustrie bis hin zur industriellen Automatisierung.
- Optimierte Montage: Speziell für automatisierte Bestückungsprozesse entwickelt, was eine hohe Durchsatzrate in der Produktion ermöglicht.
Technische Spezifikationen und Qualitätsmerkmale
Die technischen Spezifikationen des COLIBRI 8 120P unterstreichen seine Eignung für anspruchsvolle elektronische Designs. Das feine Polraster von 0,5 mm ist ein klares Indiz für die Präzision, mit der dieser Steckverbinder entwickelt wurde, um die Anforderungen moderner High-Density-Schaltungen zu erfüllen. Die Bauhöhe von 8 mm ist ein weiterer Beleg für die Platzoptimierung. Die SMT-Bauform (Surface Mount Technology) ist entscheidend für die Integration in automatisierte Fertigungslinien und ermöglicht eine direkte Montage auf der Oberfläche der Leiterplatte. Dies führt zu einer Reduzierung der Stücklisten und einer Vereinfachung des Montageprozesses.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktname | COLIBRI 8 120P |
| Typ | Steckverbinder (Plug) |
| Montagetechnik | SMT (Surface Mount Technology) |
| Anzahl der Pole | 120 polig |
| Bauhöhe | 8 mm |
| Polraster (RM) | 0,5 mm |
| Gehäusematerial | Hochtemperatur-Kunststoff (spezifisch: thermisch und elektrisch isolierend, optimiert für Lötprozesse) |
| Kontaktmaterial | Legierter Kupferwerkstoff mit hoher Leitfähigkeit und Korrosionsbeständigkeit (typischerweise verzinnt oder vergoldet für optimale elektrische Performance und Lötbarkeit) |
| Design-Merkmale | Kompakte Bauform, präzise gefertigte Kontaktelemente, mechanische Verriegelungsoptionen (falls zutreffend, zur Erhöhung der Vibrationsfestigkeit) |
| Einsatzmöglichkeiten | Datenschnittstellen, Signalübertragung in kompakten elektronischen Geräten, interne Verbindungen in modularen Systemen, High-Density-Platinenlayouts |
| Umgebungsbedingungen | Optimiert für den Einsatz in einer Vielzahl von industriellen und kommerziellen Umgebungen, Beständigkeit gegen typische Lötprozess-Temperaturen und mechanische Belastungen während der Handhabung. |
Anwendungsfelder und Design-Flexibilität
Die Vielseitigkeit des COLIBRI 8 120P ermöglicht seinen Einsatz in einer breiten Palette von Branchen. In der Telekommunikation sind hochdichte Steckverbinder für die Verbindung von Modulen in Routern und Switches unerlässlich, um die Signalintegrität über lange Kabelstrecken zu gewährleisten. In der Medizintechnik erlaubt die Kompaktheit die Integration in tragbare Diagnosegeräte und bildgebende Systeme, wo jeder Millimeter zählt. Die Automobilindustrie profitiert von der robusten Bauweise und der SMT-Kompatibilität für die Vernetzung komplexer Bordelektroniksysteme, wie Infotainment und Fahrerassistenzsysteme. Auch im Bereich der industriellen Automatisierung, wo platzsparende Steuerungen und kompakte Sensorik gefragt sind, bietet der COLIBRI 8 120P eine leistungsstarke Lösung.
Die Möglichkeit, diesen Steckverbinder direkt auf der Oberfläche der Leiterplatte zu montieren, vereinfacht das Leiterplattendesign erheblich. Dies ermöglicht eine optimierte Platzierung von Komponenten und Routenführung, was zu kürzeren Signalwegen und einer verbesserten elektromagnetischen Verträglichkeit (EMV) führt. Die präzise Fertigung der Kontakte sorgt für eine geringe Übergangswiderstand, was für die Übertragung von Hochfrequenzsignalen und geringen Spannungen kritisch ist.
FAQ – Häufig gestellte Fragen zu COLIBRI 8 120P – Colibri, Plug, SMT, 8 mm, 120 polig, RM 0,5 mm
Was sind die Hauptvorteile der SMT-Bauweise bei diesem Steckverbinder?
Die SMT-Bauweise des COLIBRI 8 120P ermöglicht eine direkte Montage auf der Leiterplattenoberfläche. Dies führt zu kürzeren und optimierten Signalwegen, einer Reduzierung des Platzbedarfs auf der Leiterplatte, einer vereinfachten automatisierten Bestückung und potenziell geringeren Fertigungskosten im Vergleich zu Through-Hole-Steckverbindern.
Für welche Arten von Signalen ist dieser Steckverbinder am besten geeignet?
Aufgrund seines feinen Polrasters von 0,5 mm und der präzisen Konstruktion eignet sich der COLIBRI 8 120P hervorragend für die Übertragung von Hochgeschwindigkeitssignalen, digitalen Datenströmen und empfindlichen analogen Signalen, bei denen Signalintegrität und geringe parasitäre Effekte entscheidend sind.
Wie gewährleistet die kompakte Bauform von 8 mm die Zuverlässigkeit?
Die kompakte Bauform wird durch die hohe Anzahl von 120 Polen auf kleinstem Raum ermöglicht. Die Zuverlässigkeit wird durch die Verwendung hochwertiger Materialien, präzise Fertigungsprozesse und die optimierte Kontaktgeometrie sichergestellt, die auch bei hoher Kontaktdichte eine stabile elektrische Verbindung gewährleisten.
Ist der COLIBRI 8 120P für den Einsatz in rauen Umgebungen geeignet?
Ja, der COLIBRI 8 120P ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die Auswahl der Materialien, insbesondere des Gehäuse- und Kontaktmaterials, ist auf Beständigkeit gegen typische industrielle Einflüsse wie Temperaturschwankungen und mechanische Beanspruchung ausgelegt. Spezifische Umgebungsanforderungen können jedoch je nach der genauen Ausführung und Oberflächenbehandlung des Steckverbinders variieren.
Welche Lötverfahren sind für die SMT-Montage des COLIBRI 8 120P empfohlen?
Für die SMT-Montage des COLIBRI 8 120P sind gängige Reflow-Lötverfahren wie Dampfphasenlöten oder Lötpaste mit anschließender Reflow-Ofenbeheizung geeignet. Die genauen Löttemperaturen und Prozessparameter sollten den Empfehlungen des Herstellers entnommen werden, um die optimale Benetzung und Zuverlässigkeit der Lötverbindung zu gewährleisten.
Kann der Steckverbinder mit automatisierten Bestückungsanlagen verarbeitet werden?
Absolut. Die SMT-Bauform und die präzise Ausführung sind speziell für die Verarbeitung mit hochautomatisierten Bestückungsanlagen konzipiert. Dies ermöglicht eine effiziente und kostengünstige Produktion.
Welche Arten von Verbindungen können mit diesem 120-poligen Steckverbinder realisiert werden?
Mit 120 Polen lassen sich komplexe Schnittstellen für Datenaustausch, Signalverteilung, Stromversorgungsleitungen und Steuerungsfunktionen realisieren. Die hohe Polzahl ermöglicht die Integration mehrerer Funktionalitäten in einer einzigen Verbindung, was die Systemkomplexität reduziert.
