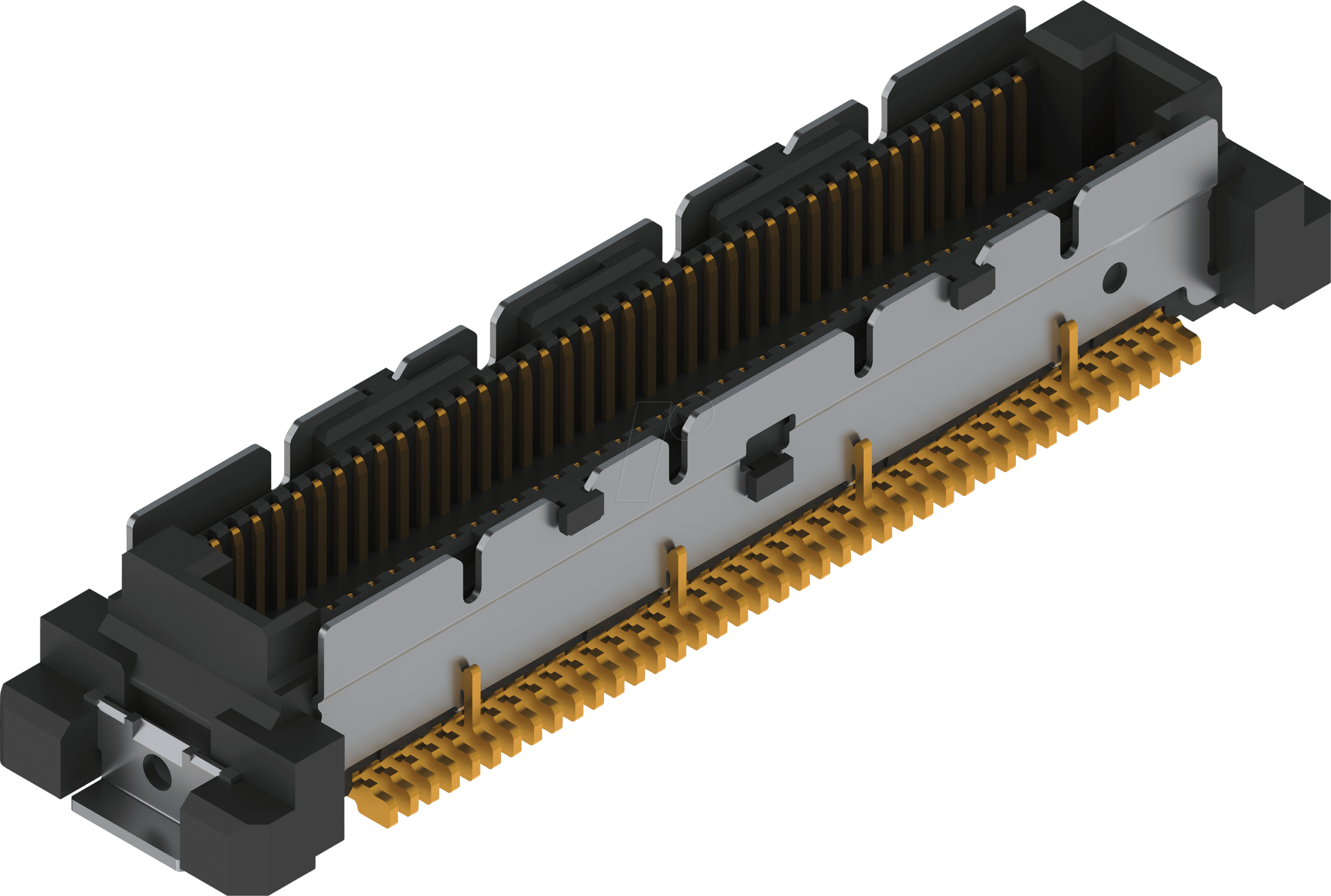

COLIBRI 5 80P: Präzisionsverbindung für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einer zuverlässigen und hochleistungsfähigen Steckverbindungslösung für Ihre komplexen elektronischen Baugruppen? Der COLIBRI 5 80P – Colibri, Plug, SMT, 5 mm, 80 polig, RM 0,5 mm ist die Antwort für Ingenieure und Entwickler, die höchste Präzision, Stabilität und Signalintegrität benötigen. Diese 80-polige Surface Mount Technology (SMT)-Steckverbinderlösung wurde entwickelt, um die Herausforderungen moderner Leiterplattenlayouts zu meistern und eine nahtlose Integration in Ihre Designs zu gewährleisten.
Überlegene Leistung und Zuverlässigkeit
Der COLIBRI 5 80P setzt neue Maßstäbe in puncto Verbindungsqualität und Signalübertragung. Im Gegensatz zu herkömmlichen, weniger spezialisierten Steckverbindern bietet er eine extrem hohe Pin-Dichte und eine herausragende mechanische Stabilität, was ihn zur idealen Wahl für Anwendungen macht, bei denen Platzbeschränkungen und hohe Anforderungen an die Signalintegrität herrschen. Die präzise RM 0,5 mm Rasterung und die 5 mm Bauteilhöhe ermöglichen kompakte Designs, ohne Kompromisse bei der Leistungsfähigkeit einzugehen. Die SMT-Bauweise gewährleistet eine robuste Lötverbindung auf der Leiterplatte, was die Zuverlässigkeit und Langlebigkeit Ihrer Elektronik entscheidend erhöht.
Technische Spezifikationen und Vorteile
Der COLIBRI 5 80P – Colibri, Plug, SMT, 5 mm, 80 polig, RM 0,5 mm zeichnet sich durch eine Reihe von herausragenden Merkmalen aus, die ihn von Standardlösungen abheben:
- Hohe Pin-Dichte: 80 Pole auf engstem Raum für maximale Konnektivität in kompakten Designs.
- SMT-Technologie: Ermöglicht automatisierte Bestückungsprozesse und sichere Lötverbindungen für erhöhte Zuverlässigkeit.
- Präzise Rasterung (RM 0,5 mm): Gewährleistet exakte Positionierung und minimiert Fehler bei der Bestückung.
- Optimale Bauteilhöhe (5 mm): Trägt zu flachen und platzsparenden Leiterplattenlayouts bei.
- Robuste Konstruktion: Entwickelt für Langlebigkeit und Beständigkeit unter anspruchsvollen Betriebsbedingungen.
- Hervorragende Signalintegrität: Konzipiert zur Minimierung von Signalverlusten und Kreuzkopplungen, entscheidend für Hochfrequenz- und Datensignalanwendungen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Branchen, von der Telekommunikation über Medizintechnik bis hin zu industrieller Automatisierung.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Colibri |
| Produktserie | COLIBRI 5 |
| Typ | Plug (Stecker) |
| Montageart | SMT (Surface Mount Technology) |
| Anzahl der Pole | 80 polig |
| Rastermaß (RM) | 0,5 mm |
| Bauhöhe | 5 mm |
| Material (Kontakte) | Hochwertige Kupferlegierung mit Korrosionsschutzveredelung (typischerweise eine Zinn- oder Goldbeschichtung für verbesserte Leitfähigkeit und Beständigkeit) zur Gewährleistung optimaler elektrischer Verbindungen und langer Lebensdauer. |
| Isolationsmaterial | Hochtemperatur-Kunststoff (z.B. LCP oder PBT) mit ausgezeichneten dielektrischen Eigenschaften und hoher thermischer Beständigkeit, um den Anforderungen von SMT-Lötprozessen standzuhalten und eine sichere Isolation der einzelnen Pole zu gewährleisten. |
| Einsatzmöglichkeiten | Ideal für Datenübertragungsmodule, Signalverarbeitungseinheiten, hochdichte Verbindungen in Embedded Systems, kompakte Messgeräte und überall dort, wo eine zuverlässige, raumsparende und hochintegrierte Steckverbindung erforderlich ist. |
| Betriebstemperatur | Typischerweise von -40°C bis +85°C oder höher, abhängig von den spezifischen Materialqualitäten, um den Einsatz in verschiedenen Umgebungsbedingungen zu ermöglichen. |
Anwendungsbereiche und Integrationsmöglichkeiten
Die präzise Konstruktion und die hochwertigen Materialien des COLIBRI 5 80P – Colibri, Plug, SMT, 5 mm, 80 polig, RM 0,5 mm machen ihn zu einem unverzichtbaren Bauteil in einer Vielzahl von hochentwickelten Anwendungen. In der Telekommunikation ermöglicht er die zuverlässige Verbindung von Hochgeschwindigkeits-Datenmodulen und Basisstationen, wo Signalintegrität und geringe Latenz kritisch sind. In der Medizintechnik sorgt er für die sichere Übertragung sensibler Patientendaten und die Verbindung von diagnostischen Geräten, wo höchste Zuverlässigkeit unerlässlich ist. Auch in der industriellen Automatisierung und im Bereich des Internet der Dinge (IoT) leistet er wertvolle Dienste, indem er eine kompakte und robuste Schnittstelle für die Vernetzung von Sensoren, Steuerungen und Aktoren bietet. Die SMT-Bauweise vereinfacht die Integration in automatisierten Fertigungsprozessen und ermöglicht eine kosteneffiziente Massenproduktion.
Signalintegrität und elektrische Performance
Die herausragende Signalintegrität des COLIBRI 5 80P ist ein direktes Ergebnis seiner durchdachten Konstruktion. Die geringe Bauteilhöhe und das enge Rastermaß minimieren die parasitären Kapazitäten und Induktivitäten, die bei konventionellen Steckverbindern zu Signalverlusten führen können. Dies ist besonders wichtig bei der Übertragung von Hochfrequenzsignalen oder digitalen Datenströmen mit hohen Bitraten. Die präzise gefertigten Kontakte und die hochwertige Oberflächenveredelung gewährleisten einen niedrigen Übergangswiderstand und eine stabile elektrische Verbindung über die gesamte Lebensdauer des Produkts. Dies reduziert das Risiko von Übertragungsfehlern und gewährleistet eine konsistente Performance Ihrer elektronischen Systeme.
Nachhaltigkeit und Materialauswahl
Bei der Entwicklung des COLIBRI 5 80P wurde besonderer Wert auf die Auswahl von Materialien gelegt, die nicht nur höchste technische Anforderungen erfüllen, sondern auch Aspekte der Nachhaltigkeit berücksichtigen. Die verwendeten Hochtemperatur-Kunststoffe sind oft blei- und halogenfrei und entsprechen RoHS-Richtlinien, was eine umweltverträgliche Produktion und Entsorgung gewährleistet. Die Kupferlegierungen für die Kontakte sind sorgfältig ausgewählt, um Korrosionsbeständigkeit und Langlebigkeit zu maximieren, was die Notwendigkeit von Ersatzteilen reduziert und somit die Lebenszykluseffizienz erhöht. Die Oberflächenveredelungen, wie zum Beispiel Zinn oder Gold, sind darauf ausgelegt, die Kontaktgüte über lange Zeiträume zu gewährleisten und gleichzeitig die Umweltbelastung während der Herstellung zu minimieren.
FAQ – Häufig gestellte Fragen zu COLIBRI 5 80P – Colibri, Plug, SMT, 5 mm, 80 polig, RM 0,5 mm
Was sind die Hauptvorteile der SMT-Bauweise dieses Steckverbinders?
Die SMT-Bauweise ermöglicht die direkte Montage der Kontakte auf die Oberfläche der Leiterplatte, was zu einer robusten und zuverlässigen Lötverbindung führt. Dies vereinfacht automatisierte Bestückungsprozesse, reduziert Montagefehler und ermöglicht kompaktere Leiterplattenlayouts im Vergleich zu Through-Hole-Technologien.
Für welche Arten von Signalen ist der COLIBRI 5 80P besonders geeignet?
Aufgrund seiner präzisen Konstruktion und optimierten elektrischen Eigenschaften eignet sich der COLIBRI 5 80P hervorragend für die Übertragung von digitalen Hochgeschwindigkeitssignalen, analogen Signalen mit hoher Auflösung sowie für Bussysteme, bei denen Signalintegrität und geringe Latenz von entscheidender Bedeutung sind.
Wie beeinflusst das Rastermaß von 0,5 mm die Anwendungsmöglichkeiten?
Das enge Rastermaß von 0,5 mm ermöglicht eine sehr hohe Pin-Dichte auf kleinstem Raum. Dies ist ideal für Anwendungen, bei denen die Platzbeschränkungen kritisch sind, wie z.B. in mobilen Geräten, kompakten Embedded-Systemen oder hochdichten Modulen, wo eine große Anzahl von Verbindungen auf minimaler Fläche untergebracht werden muss.
Welche Art von Lötprozessen sind für die SMT-Montage des COLIBRI 5 80P empfohlen?
Für die SMT-Montage werden in der Regel Reflow-Lötprozesse empfohlen. Die spezifischen Lottemperaturen und Prozesszeiten müssen entsprechend dem Datenblatt des Steckverbinders und den Vorgaben des Lötpastenherstellers angepasst werden, um eine optimale Benetzung und Zuverlässigkeit der Lötverbindung zu gewährleisten.
Ist der COLIBRI 5 80P beständig gegenüber Umwelteinflüssen wie Feuchtigkeit und Vibrationen?
Ja, die hochwertige Materialauswahl und die robuste SMT-Montage gewährleisten eine hohe Beständigkeit gegenüber typischen Umwelteinflüssen. Die präzise gefertigten Kontakte und die sichere Lötverbindung minimieren das Risiko von Ausfällen durch Feuchtigkeit, Korrosion oder mechanische Belastungen wie Vibrationen, sofern die angegebenen Betriebsgrenzen eingehalten werden.
Welche Rolle spielt die Bauteilhöhe von 5 mm?
Die Bauteilhöhe von 5 mm ist ein wichtiger Faktor für die Kompaktheit des Gesamtdesigns. Sie ermöglicht flachere Leiterplattenlayouts und erleichtert die Integration in Gehäuse mit geringer Bauhöhe, was besonders in platzkritischen Anwendungen wie mobilen Geräten, tragbaren Elektronikkomponenten oder kompakten industriellen Steuerungen von Vorteil ist.
Gibt es spezielle Anforderungen an die Handhabung und Lagerung des COLIBRI 5 80P?
Wie bei allen präzisen elektronischen Bauteilen ist eine sorgfältige Handhabung wichtig, um Beschädigungen der Kontakte oder des Gehäuses zu vermeiden. Die Lagerung sollte an einem trockenen, kühlen Ort erfolgen, idealerweise in der Originalverpackung, um Staub und Feuchtigkeit zu minimieren. Die spezifischen Empfehlungen des Herstellers im Produktdatenblatt sind stets zu beachten.
