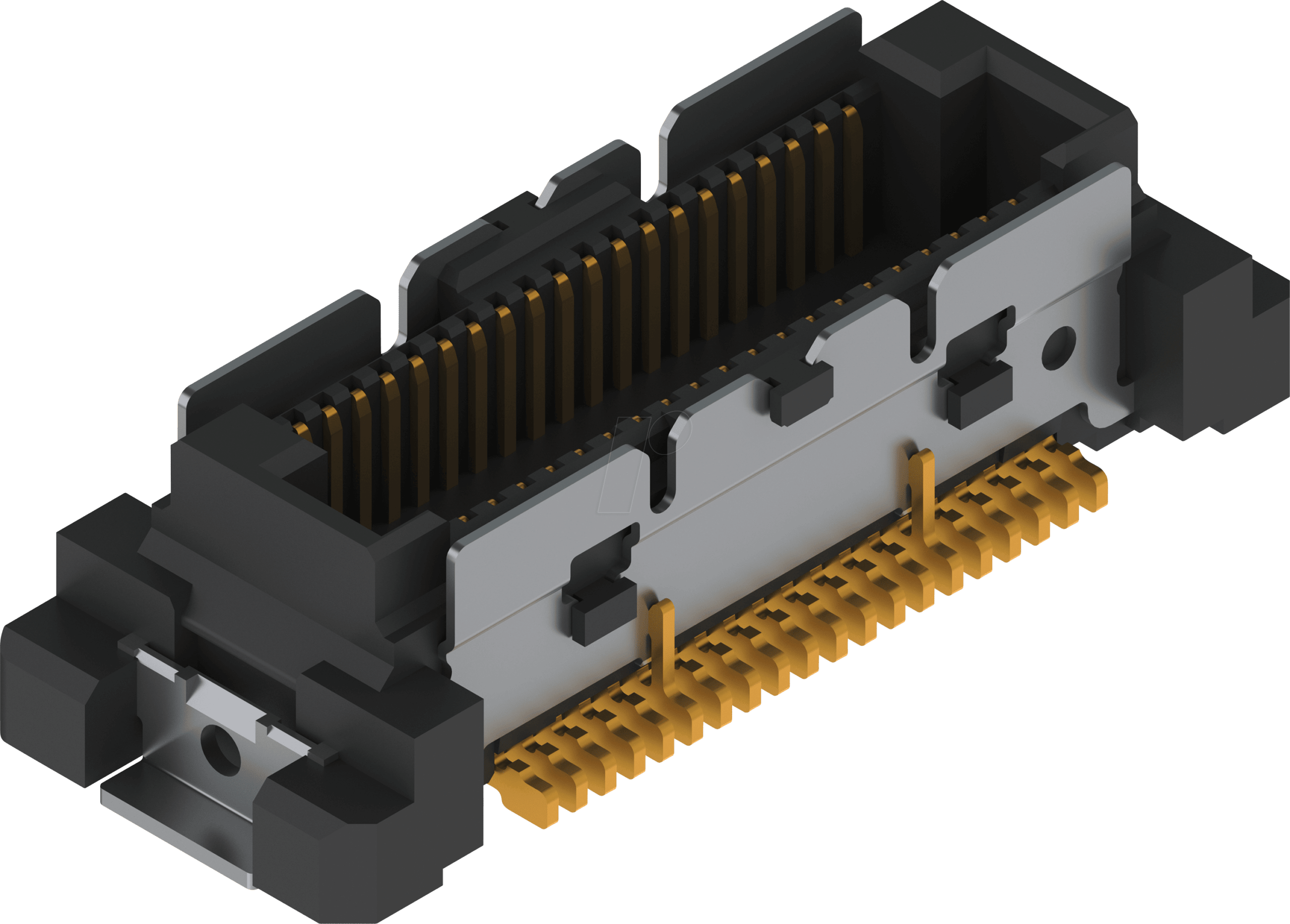

COLIBRI 5 40P – Präzision und Zuverlässigkeit für anspruchsvolle Elektronikprojekte
Benötigen Sie eine robuste und präzise Verbindungslösung für Ihre elektronischen Schaltungen, die selbst unter anspruchsvollen Bedingungen höchste Signalintegrität garantiert? Der COLIBRI 5 40P – Colibri, Plug, SMT, 5 mm, 40 polig, RM 0,5 mm ist die ideale Wahl für Entwickler, Ingenieure und versierte Hobbyisten, die Wert auf Stabilität, Langlebigkeit und einfache Integration in Surface-Mount-Technologie (SMT)-Anwendungen legen. Dieses Bauteil wurde entwickelt, um komplexe Verbindungen zuverlässig zu realisieren und die Effizienz Ihrer Leiterplattenlayouts zu optimieren.
Überlegene Konnektivität durch durchdachtes Design
Der COLIBRI 5 40P hebt sich von Standardlösungen durch seine fortschrittliche Konstruktion und die Fokussierung auf kritische Leistungsmerkmale ab. Mit seinen 40 präzise positionierten Kontakten auf einem Rastermaß von 0,5 mm und einer Einstecktiefe von 5 mm ermöglicht er eine extrem dichte und dennoch gut zugängliche Bestückung von Leiterplatten. Die SMT-Bauform minimiert den Platzbedarf und vereinfacht den automatisierten Bestückungsprozess, was zu Kosteneinsparungen und erhöhter Produktionsgeschwindigkeit führt. Die Colibri-Technologie steht für eine patentierte Kontaktgeometrie, die eine außergewöhnliche mechanische Stabilität und elektrische Leitfähigkeit gewährleistet, selbst bei wiederholtem Stecken und Trennen.
Hervorragende Eigenschaften für maximale Leistung
Die Leistungsfähigkeit des COLIBRI 5 40P wird durch eine Reihe von herausragenden Eigenschaften untermauert:
- Hohe Kontaktanzahl für komplexe Architekturen: 40 Pins bieten eine außergewöhnliche Bandbreite für die Übertragung von Daten, Steuersignalen und Energie, was ihn ideal für komplexe Multilayer-Leiterplatten und modulare Designs macht.
- Präzises Rastermaß (RM 0,5 mm): Dieses feine Rastermaß ermöglicht eine sehr kompakte Bauweise und eine hohe Pin-Dichte, was besonders in platzbeschränkten Anwendungen von Vorteil ist.
- SMT-Kompatibilität für moderne Fertigung: Die Oberflächenmontagetechnik (SMT) erlaubt eine effiziente und schnelle Bestückung durch automatische Pick-and-Place-Maschinen, was die Produktionskosten senkt und die Durchlaufzeiten verkürzt.
- Robustheit und Langlebigkeit: Speziell ausgewählte Materialien und die Colibri-Kontakttechnologie sorgen für eine hohe mechanische Belastbarkeit und eine lange Lebensdauer, auch unter Dauerbetrieb.
- Optimierte Signalintegrität: Das Design minimiert Übergangswiderstände und parasitäre Effekte, was für die zuverlässige Übertragung von hochfrequenten oder empfindlichen Signalen entscheidend ist.
- Sichere Verriegelung und einfache Handhabung: Die Steckverbindung ist so konzipiert, dass sie sich sicher verriegelt, aber dennoch mit moderatem Kraftaufwand zu trennen ist, was Fehlverbindungen vorbeugt und die Wartung erleichtert.
Detaillierte Spezifikationen und Materialkunde
Der COLIBRI 5 40P repräsentiert die Spitze der modernen Verbindungstechnik und ist das Ergebnis intensiver Forschung und Entwicklung. Seine Konstruktion ist auf maximale Zuverlässigkeit und Performance ausgelegt. Die Wahl der Materialien spielt hierbei eine zentrale Rolle:
- Gehäusematerial: Hochtemperatur-thermoplastisches Polymer, das UL94-V0-zertifiziert ist. Dieses Material bietet exzellente mechanische Stabilität, hohe Temperaturbeständigkeit (bis zu 260°C für kurze Zeiträume im Reflow-Prozess) und eine hohe chemische Resistenz gegenüber gängigen Lötflussmitteln und Reinigungsmitteln.
- Kontakte: Phosphorbronze-Legierung mit einer Edelmetallbeschichtung (typischerweise Hartgold über Nickel). Diese Kombination gewährleistet eine extrem geringe Kontaktgabe mit hoher Stromtragfähigkeit und Schutz vor Korrosion. Die Oberfläche ist auf geringen Verschleiß bei wiederholtem Stecken ausgelegt.
- Lötanschlüsse: Die SMT-Pads sind für eine zuverlässige Lötverbindung auf der Leiterplatte konzipiert. Die präzise Geometrie der Lötfüße unterstützt die Bildung einer starken und leitfähigen Verbindung, die den mechanischen Belastungen standhält.
- Rastermaß (RM): 0,5 mm. Dieses feine Rastermaß ermöglicht eine besonders hohe Pin-Dichte auf engstem Raum und ist für fortschrittliche Leiterplattenlayouts unerlässlich.
- Pin-Anzahl: 40 polig. Eine hohe Anzahl von Anschlusspunkten für vielfältige Einsatzszenarien, von komplexen Datenbussen bis hin zu multifunktionalen Schnittstellen.
- Bauform: Plug (Stecker). Konzipiert als Teil einer Steckverbindung, die mit einer passenden Buchsenleiste oder einem Gegenstecker kombiniert wird.
- Montageart: SMT (Surface Mount Technology). Für die direkte Montage auf der Oberfläche von Leiterplatten optimiert, was die Notwendigkeit von durchkontaktierten Löchern eliminiert und die Leiterplattendichte erhöht.
- Nennstrom pro Kontakt: Abhängig von den Umgebungsbedingungen und der Leiterplattenlayoutgestaltung, jedoch typischerweise ausgelegt für Ströme im Bereich von 0,5 A bis 1 A pro Kontakt.
- Betriebstemperaturbereich: -40°C bis +125°C. Dieser weite Temperaturbereich gewährleistet die Zuverlässigkeit des Bauteils unter extremen klimatischen Bedingungen.
Einsatzmöglichkeiten und Anwendungsbereiche
Die Vielseitigkeit des COLIBRI 5 40P macht ihn zu einer unverzichtbaren Komponente in zahlreichen Hightech-Anwendungen:
- Industrielle Automatisierung: Zur Verbindung von Steuerungsmodulen, Sensorik und Aktorik in robusten Umgebungen.
- Medizintechnik: In Diagnosegeräten, bildgebenden Systemen und Überwachungseinheiten, wo höchste Zuverlässigkeit und Signalintegrität gefordert sind.
- Telekommunikation: In Netzwerk-Infrastrukturen und Kommunikationsgeräten für die Datenübertragung.
- Automobilindustrie: In Steuergeräten und Infotainmentsystemen, die eine kompakte und widerstandsfähige Verbindungslösung benötigen.
- Luft- und Raumfahrt: In Systemen, die höchste Anforderungen an Gewicht, Zuverlässigkeit und Leistungsfähigkeit stellen.
- Embedded Systems und IoT-Geräte: Für die Modularisierung und Erweiterbarkeit von kompakten elektronischen Systemen.
- Prototyping und Entwicklung: Ideal für Entwicklungsboards und Testaufbauten, die eine flexible und zuverlässige Konnektivität erfordern.
Technische Details im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Steckverbinder, Plug |
| Hersteller-Serie | Colibri |
| Anzahl der Kontakte | 40 polig |
| Rastermaß (RM) | 0,5 mm |
| Montageart | SMT (Surface Mount Technology) |
| Gehäusematerial | Hochtemperatur-Thermoplast, UL94-V0 |
| Kontaktmaterial | Phosphorbronze mit Edelmetallbeschichtung |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Einstecktiefe (typisch) | 5 mm |
| Anwendungsgebiete | Industrie, Medizintechnik, Telekommunikation, Automotive |
FAQ – Häufig gestellte Fragen zu COLIBRI 5 40P – Colibri, Plug, SMT, 5 mm, 40 polig, RM 0,5 mm
Was ist der Hauptvorteil des COLIBRI 5 40P gegenüber anderen Steckverbindern?
Der COLIBRI 5 40P zeichnet sich durch seine hohe Pin-Dichte auf kleinstem Raum (RM 0,5 mm), die robuste SMT-Bauform für effiziente Fertigung und die proprietäre Colibri-Kontakttechnologie aus, die überlegene elektrische und mechanische Leistung sowie Langlebigkeit bietet.
Ist der COLIBRI 5 40P für Hochfrequenzanwendungen geeignet?
Ja, das präzise Design und die hochwertigen Materialien mit Edelmetallbeschichtung sorgen für geringe Übergangswiderstände und minimierte parasitäre Effekte, was ihn für viele Hochfrequenzsignale geeignet macht. Die genaue Eignung hängt von den spezifischen Anforderungen der Anwendung ab.
Wie wird der COLIBRI 5 40P auf der Leiterplatte befestigt?
Der COLIBRI 5 40P ist für die SMT-Montage konzipiert. Dies bedeutet, dass er direkt auf der Oberfläche der Leiterplatte mit Lötpaste befestigt und anschließend im Reflow-Ofen verlötet wird. Dies ermöglicht eine automatisierte und effiziente Bestückung.
Welche Art von Gegenstecker wird für den COLIBRI 5 40P empfohlen?
Der COLIBRI 5 40P ist ein Stecker (Plug). Er wird üblicherweise mit einer passenden Buchsenleiste (Receptacle) oder einem anderen Steckerteil aus der Colibri-Serie oder einem kompatiblen System verbunden, das das gleiche Rastermaß und die gleiche Kontaktierung erfordert.
Ist die Kontaktierung des COLIBRI 5 40P gegen Korrosion geschützt?
Ja, die Kontakte sind typischerweise mit einer Hartgoldbeschichtung über einer Nickelschicht versehen. Diese Edelmetallbeschichtung schützt die Kontakte effektiv vor Oxidation und Korrosion und gewährleistet eine zuverlässige Verbindung über lange Zeiträume.
Wie robust ist die mechanische Verbindung des COLIBRI 5 40P?
Die Colibri-Kontakttechnologie und das Design des Steckverbinders sind auf hohe mechanische Stabilität ausgelegt. Dies umfasst eine sichere Verriegelung der Steckverbindung und eine gute Widerstandsfähigkeit gegen Vibrationen und Stöße, was ihn für anspruchsvolle Umgebungen prädestiniert.
Kann der COLIBRI 5 40P manuell verlötet werden?
Obwohl für SMT-Bauteile der Reflow-Prozess die bevorzugte Methode ist, kann eine sorgfältige manuelle Lötung unter Verwendung geeigneter Lötwerkzeuge und Techniken bei entsprechenden Kenntnissen ebenfalls zu einer funktionierenden Verbindung führen. Für optimale Ergebnisse und Zuverlässigkeit wird jedoch der automatisierte Prozess empfohlen.
