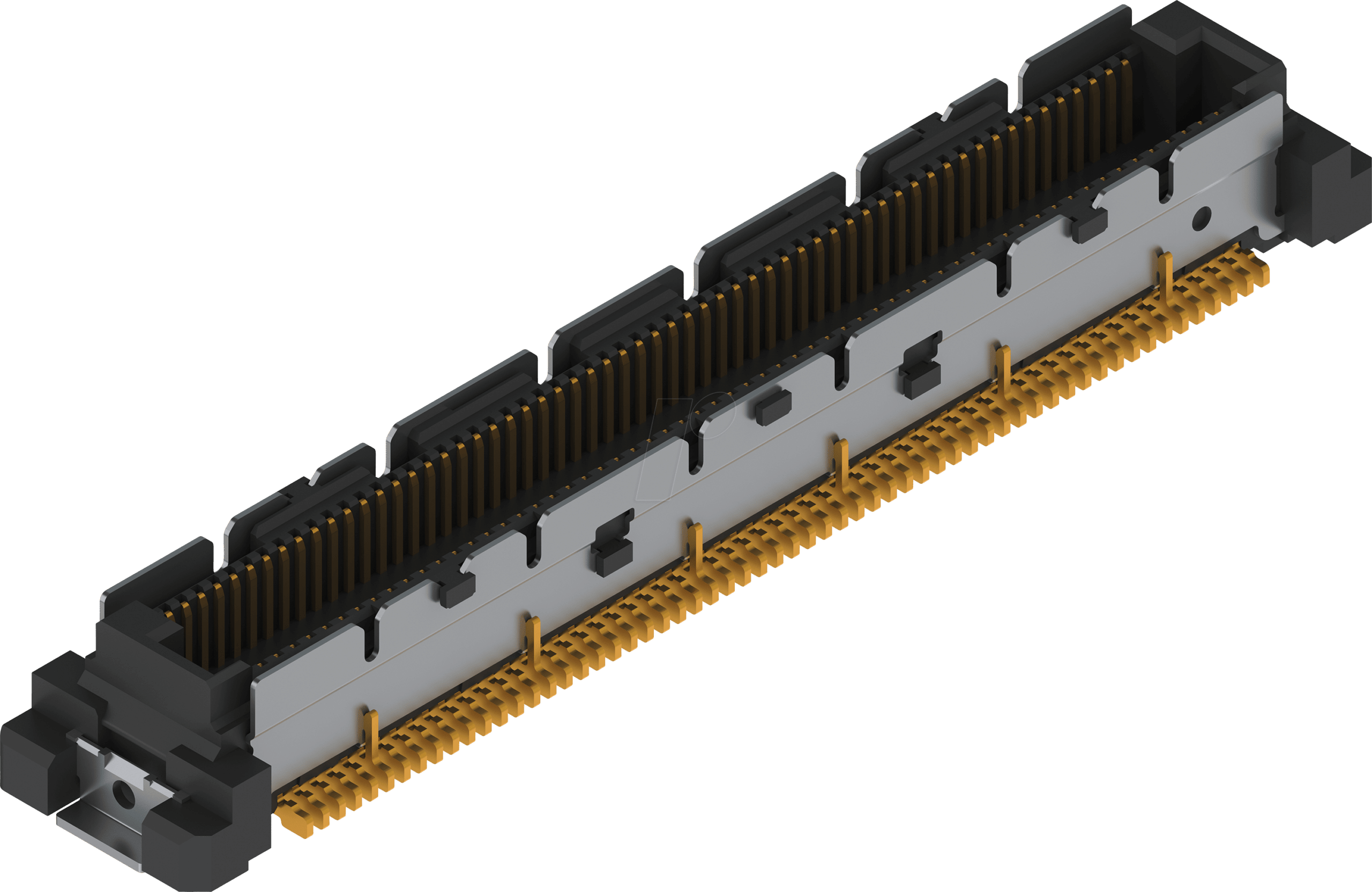

COLIBRI 5 120P – Hochpräziser SMT-Steckverbinder für anspruchsvolle Elektronikprojekte
Der COLIBRI 5 120P ist die optimale Lösung für Entwickler und Ingenieure, die eine zuverlässige und platzsparende Verbindungslösung mit einer hohen Pin-Dichte für ihre Leiterplatten benötigen. Dieses Präzisionsbauteil adressiert die Herausforderungen komplexer elektronischer Designs, bei denen maximale Funktionalität auf minimalem Raum gefordert ist.
Maximale Anschlussdichte und SMT-Integration
Die 120 Pins des COLIBRI 5 120P sind auf einem engen Raster von nur 0,5 mm angeordnet. Diese hohe Packungsdichte ist entscheidend für die Miniaturisierung moderner elektronischer Geräte und ermöglicht die Implementierung komplexer Funktionalitäten auf kleinstem Raum. Dank der SMT (Surface Mount Technology) Bauweise lässt sich der COLIBRI 5 120P direkt auf die Leiterplatte löten. Dies optimiert den Fertigungsprozess, reduziert die Stücklistenkosten und verbessert die Signalintegrität durch kürzere Signalwege im Vergleich zu Through-Hole-Technologien.
Überlegene Leistung und Zuverlässigkeit
Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Pin-Dichte oder Zuverlässigkeit eingehen, bietet der COLIBRI 5 120P eine herausragende Kombination aus beidem. Die präzise Fertigung und die hochwertigen Materialien garantieren eine stabile und dauerhafte Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen. Das 5 mm breite Gehäuse ist robust konzipiert und schützt die empfindlichen Kontakte, während die spezifische Bauform für eine einfache Handhabung während des automatisierten Bestückungsprozesses ausgelegt ist.
Vorteile des COLIBRI 5 120P im Überblick
- Extrem hohe Pin-Dichte: 120 Pins auf einem Raster von 0,5 mm ermöglichen komplexe Schaltungsdesigns auf minimaler Fläche.
- SMT-Optimierung: Perfekt geeignet für automatisierte Bestückungsprozesse und die Montage auf Oberflächenmontage-Leiterplatten.
- Verbesserte Signalintegrität: Kurze Signalwege durch direktes Aufbringen auf die Platine minimieren Signalverluste und Rauschen.
- Robuste Bauweise: Das 5 mm Gehäuse schützt die Kontakte und gewährleistet Langlebigkeit auch in rauen Umgebungen.
- Platzersparnis: Ideal für die Entwicklung von kompakten und leistungsstarken elektronischen Geräten.
- Hohe Anschlusszuverlässigkeit: Präzise gefertigte Kontakte sorgen für eine stabile und sichere elektrische Verbindung.
- Effizienter Fertigungsprozess: SMT-Integration vereinfacht und beschleunigt die Produktion elektronischer Baugruppen.
Technische Spezifikationen und Designmerkmale
Der COLIBRI 5 120P zeichnet sich durch seine detaillierte Spezifikation aus, die auf höchste Leistung und Zuverlässigkeit ausgelegt ist. Die Wahl der Materialien und die präzise Geometrie sind entscheidend für seine Funktionalität. Das Rastermaß von 0,5 mm ist ein Indikator für fortschrittliche Fertigungstechniken und ermöglicht eine beispiellose Dichte an Anschlusspunkten.
| Eigenschaft | Detail |
|---|---|
| Produktname | COLIBRI 5 120P |
| Typ | Colibri Steckverbinder |
| Montageart | SMT (Surface Mount Technology) |
| Gehäusebreite | 5 mm |
| Anzahl Pins | 120 polig |
| Rastermaß | 0,5 mm |
| Kontaktmaterial | Hochwertige Legierung mit hervorragender Leitfähigkeit und Korrosionsbeständigkeit, optimiert für SMT-Lötprozesse. |
| Isolationsmaterial | Thermoplastisches Hochleistungspolymer mit hoher Temperaturbeständigkeit und exzellenten dielektrischen Eigenschaften, erfüllt gängige Brandschutzstandards. |
| Betriebstemperaturbereich | Geeignet für einen breiten Temperaturbereich, der die Anforderungen der meisten industriellen und konsumentennahen Elektronikanwendungen erfüllt. Spezifische Werte typischerweise von -40°C bis +85°C oder höher, je nach genauer Ausführung. |
| Lötprozesskompatibilität | Entwickelt für gängige Reflow-Lötverfahren, um eine zuverlässige und gleichmäßige Lötverbindung auf der Leiterplatte zu gewährleisten. |
| Anwendungsgebiete | Kompakte Consumer-Elektronik, mobile Geräte, Medizintechnik, industrielle Steuerungen, IoT-Anwendungen und High-Density-Leiterplattendesigns. |
Präzision und Performance in der Anwendung
Die Entscheidung für den COLIBRI 5 120P bedeutet eine Investition in die Zuverlässigkeit und Leistungsfähigkeit Ihrer elektronischen Produkte. Die herausragende Pin-Dichte in Kombination mit der SMT-Technologie ermöglicht die Realisierung von Designs, die mit herkömmlichen Steckverbindern nicht umsetzbar wären. Jede Komponente wurde mit Blick auf maximale Effizienz im Herstellungsprozess und im laufenden Betrieb entwickelt. Die geringe Bauhöhe und die kompakte Form tragen zur Slimline-Bauweise bei, die in vielen modernen Anwendungsbereichen unerlässlich ist.
Entwicklung und Fertigung auf höchstem Niveau
Die Fertigung des COLIBRI 5 120P erfolgt unter strengen Qualitätskontrollen, um die Spezifikationen jeder einzelnen Einheit zu garantieren. Die Auswahl der Materialien, wie beispielsweise die hochleitfähigen Kontaktmaterialien und die thermisch stabilen Isolierkunststoffe, ist ein Beweis für den Anspruch an höchste Performance. Diese Komponenten sind darauf ausgelegt, den Belastungen moderner Fertigungsprozesse, wie z.B. dem Reflow-Löten, standzuhalten und gleichzeitig eine langanhaltende, zuverlässige elektrische Verbindung zu gewährleisten.
Einsatzmöglichkeiten in zukunftsweisenden Technologien
Die Flexibilität und Leistungsfähigkeit des COLIBRI 5 120P machen ihn zu einer Schlüsselkomponente in einer Vielzahl von anspruchsvollen Applikationen. In der Medizintechnik beispielsweise, wo Raum oft extrem limitiert ist und höchste Zuverlässigkeit gefordert wird, ermöglicht der Steckverbinder die Integration komplexer Sensoren und Steuereinheiten. Auch in der boomenden Welt des Internet der Dinge (IoT) spielt die Miniaturisierung eine entscheidende Rolle. Kompakte IoT-Geräte benötigen effiziente und platzsparende Verbindungslösungen, wie sie der COLIBRI 5 120P bietet.
Die Vorteile der SMT-Technologie für Ihre Produktion
Die SMT-Montage des COLIBRI 5 120P optimiert den gesamten Produktionsfluss. Durch die Platzierung der Bauteile von einer Seite der Leiterplatte und die Möglichkeit der automatisierten Bestückung können Zykluszeiten reduziert und die Produktionskosten gesenkt werden. Die direkte Lötverbindung auf der Oberfläche der Leiterplatte führt zu einer verbesserten mechanischen Stabilität und elektrischen Performance im Vergleich zu traditionellen Through-Hole-Bauteilen. Dies ist besonders wichtig bei Anwendungen, die Vibrationen oder mechanischen Belastungen ausgesetzt sind.
FAQ – Häufig gestellte Fragen zu COLIBRI 5 120P – Colibri, Plug, SMT, 5 mm, 120 polig, RM 0,5 mm
Was ist der Hauptvorteil der hohen Pin-Dichte des COLIBRI 5 120P?
Der Hauptvorteil der hohen Pin-Dichte von 120 Pins auf einem 0,5 mm Raster ist die signifikante Platzersparnis. Dies ermöglicht die Entwicklung von kompakteren und leistungsfähigeren elektronischen Geräten, bei denen traditionelle Steckverbinder nicht eingesetzt werden könnten.
Für welche Art von Anwendungen ist der COLIBRI 5 120P besonders geeignet?
Der COLIBRI 5 120P ist ideal für Anwendungen, bei denen Platzbeschränkungen, hohe Anschlussdichten und eine zuverlässige SMT-Integration erforderlich sind. Dazu gehören unter anderem Consumer-Elektronik, mobile Geräte, Medizintechnik, industrielle Steuerungen und IoT-Lösungen.
Welche Vorteile bietet die SMT-Montage des COLIBRI 5 120P?
Die SMT-Montage vereinfacht und beschleunigt automatisierte Bestückungsprozesse, reduziert Produktionskosten und verbessert die Signalintegrität durch kürzere Signalwege im Vergleich zu Through-Hole-Bauteilen.
Ist der COLIBRI 5 120P für anspruchsvolle Umgebungsbedingungen ausgelegt?
Ja, der COLIBRI 5 120P ist mit hochwertigen Materialien gefertigt, die eine gute Temperaturbeständigkeit und Korrosionsresistenz aufweisen. Die robuste Bauweise des 5 mm Gehäuses schützt die empfindlichen Kontakte.
Kann der COLIBRI 5 120P mit automatischen Bestückungsanlagen verarbeitet werden?
Absolut. Der COLIBRI 5 120P wurde speziell für die SMT-Technologie entwickelt und ist für den Einsatz in automatischen Bestückungsmaschinen optimiert, einschließlich der Kompatibilität mit gängigen Reflow-Lötverfahren.
Welche Rolle spielt das Rastermaß von 0,5 mm?
Das Rastermaß von 0,5 mm ist ein entscheidender Faktor für die hohe Pin-Dichte des Steckverbinders. Es ermöglicht eine sehr enge Bestückung der Pins auf der Leiterplatte und trägt somit zur Miniaturisierung bei.
Wie beeinflusst der COLIBRI 5 120P die Signalintegrität?
Durch die SMT-Montage und die damit verbundenen kurzen Signalwege werden Signalverluste und Rauschen minimiert. Dies führt zu einer verbesserten Signalintegrität und somit zu einer zuverlässigeren Datenübertragung.
