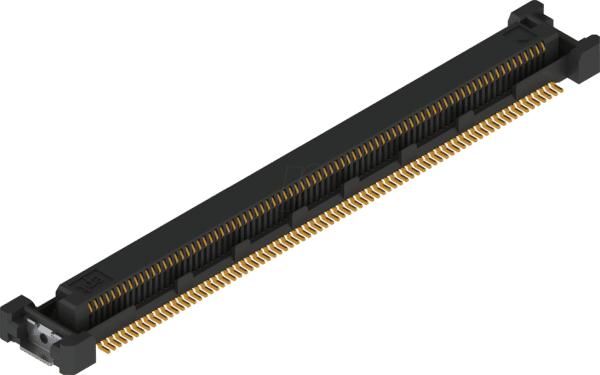

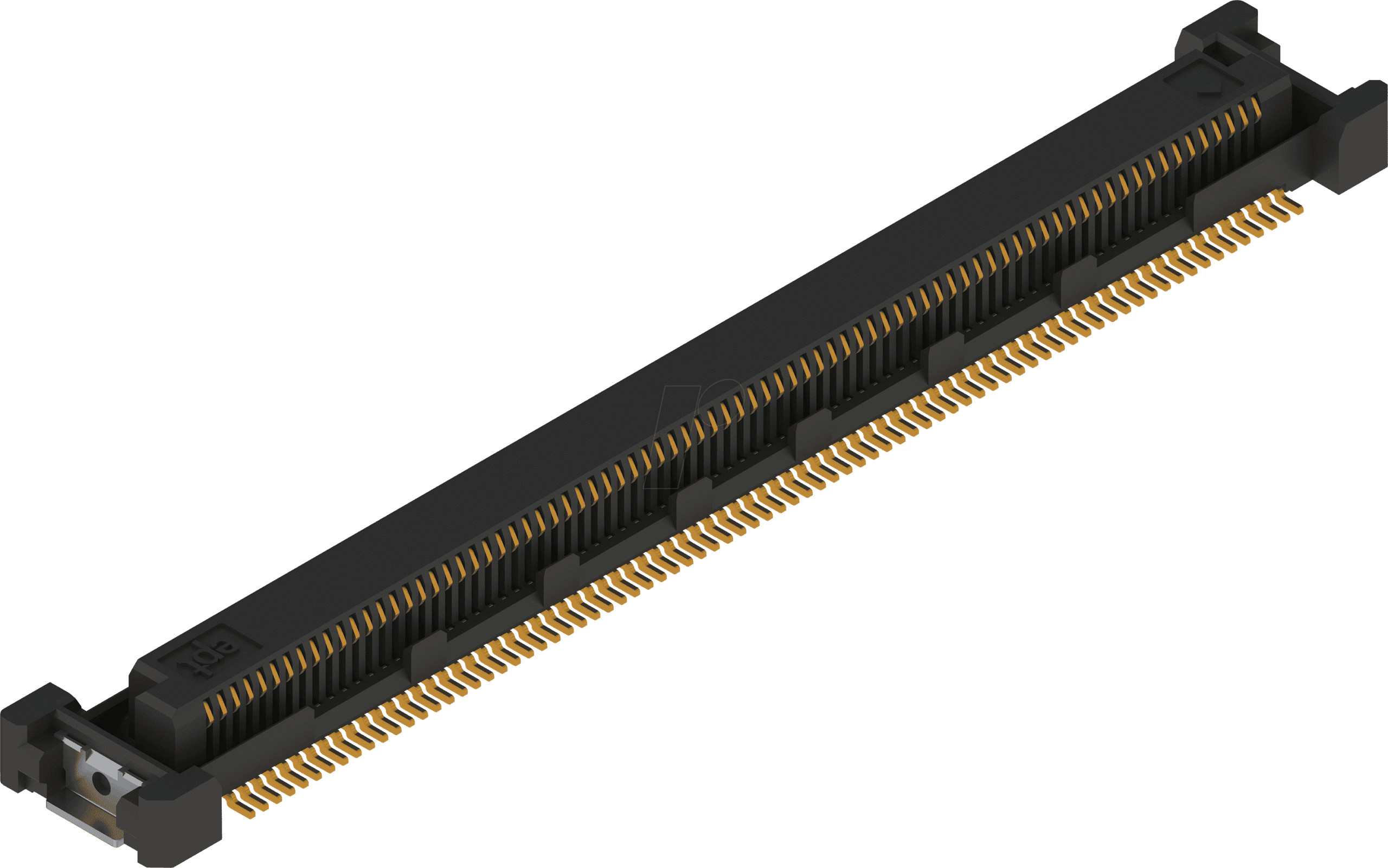

COLIBRI 160R – Präzision für anspruchsvolle Verbindungstechnik
Der COLIBRI 160R Receptacle mit 160 Polen und einem Rastermaß von 0,5 mm ist die ideale Lösung für Ingenieure und Entwickler, die höchste Präzision und Zuverlässigkeit in komplexen elektronischen Baugruppen benötigen. Dieses SMT-Bauteil minimiert effektiv den Platzbedarf auf Leiterplatten und ermöglicht dichte Bestückungen, was es zu einer überlegenen Wahl gegenüber sperrigeren oder weniger polreichen Steckverbindern macht. Es adressiert die Herausforderung, eine hohe Anzahl von Signalen und Leistungsadern auf kleinstem Raum effizient und störungsfrei zu führen.
Herausragende Merkmale des COLIBRI 160R
Der COLIBRI 160R setzt neue Maßstäbe in der Oberflächenmontagetechnik. Seine Konstruktion ist auf maximale Signalintegrität und mechanische Stabilität ausgelegt, selbst unter anspruchsvollen Betriebsbedingungen. Die hohe Polzahl in Verbindung mit dem feinen Rastermaß von 0,5 mm ermöglicht eine signifikante Reduzierung der Leiterplattengröße und des Gesamtgewichts, was insbesondere in mobilen und platzkritischen Anwendungen wie Medizintechnik, Luft- und Raumfahrt oder hochintegrierten Consumer-Elektronikgeräten von entscheidender Bedeutung ist.
- Platzersparnis durch hohes Polzahl-zu-Größen-Verhältnis: Ermöglicht kompaktere und leichtere Designs.
- Hohe Signalintegrität: Optimiert für zuverlässige Datenübertragung auch bei hohen Frequenzen.
- SMT-Bauform: Ermöglicht automatisierte Bestückungsprozesse und reduziert Montagekosten.
- Robustes Design: Gewährleistet Langlebigkeit und Zuverlässigkeit im Feldeinsatz.
- Feines Rastermaß (0,5 mm): Erlaubt dichte Pin-Belegung und somit miniaturisierte Steckverbindungen.
- Vielseitigkeit: Geeignet für eine breite Palette von Signal- und Stromversorgungsanwendungen.
Technische Spezifikationen und Leistung
Die Leistung und Zuverlässigkeit des COLIBRI 160R basieren auf sorgfältig ausgewählten Materialien und einer präzisen Fertigung. Die SMT-Bauweise erlaubt eine einfache und effiziente Integration in moderne Fertigungsprozesse. Die 160 polige Konfiguration bietet eine außergewöhnliche Dichte an Verbindungspunkten, die für die fortschreitende Miniaturisierung elektronischer Systeme unerlässlich ist.
Material und Oberflächenbehandlung
Die Kontakte des COLIBRI 160R sind typischerweise aus einer hochwertigen Legierung gefertigt, die für ihre hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Oftmals kommt eine Hartgoldbeschichtung (z.B. Au-Ni) zum Einsatz, um eine extrem geringe Kontaktimpedanz und hohe Zyklenfestigkeit über die Lebensdauer des Steckverbinders zu gewährleisten. Dies schützt die empfindlichen Kontakte vor Oxidation und mechanischer Abnutzung. Das Gehäusematerial, meist ein Hochtemperatur-thermoplast, ist so gewählt, dass es den Prozessanforderungen beim Reflow-Löten standhält und gleichzeitig eine hohe mechanische Stabilität und elektrische Isolation bietet.
Elektrische und Mechanische Eigenschaften
Mit seinem Rastermaß von 0,5 mm erlaubt der COLIBRI 160R eine außergewöhnlich hohe Anzahl von Kontakten auf kleinstem Raum. Dies ist entscheidend für die Realisierung von hochintegrierten Modulen und Boards, bei denen jeder Millimeter zählt. Die Nennspannung und der Nennstrom sind auf die Anforderungen typischer Anwendungen ausgelegt, die oft im Bereich der Signalübertragung und der Niederspannungsstromversorgung liegen. Die mechanische Robustheit wird durch das Design der Kontakte und des Gehäuses sichergestellt, was eine sichere und feste Verbindung gewährleistet und Vibrationen standhält.
Anwendungsbereiche und Einsatzmöglichkeiten
Der COLIBRI 160R Receptacle ist prädestiniert für den Einsatz in hochmodernen elektronischen Systemen, die eine hohe Kontaktdichte auf kleinster Fläche erfordern. Hierzu zählen insbesondere:
- Medizintechnik: Kompakte medizinische Geräte, bildgebende Systeme und implantierbare Elektronik.
- Telekommunikation: Hochleistungs-Router, Switches und Basisstationen.
- Luft- und Raumfahrt: Systeme mit Gewichtsbeschränkungen und hohen Zuverlässigkeitsanforderungen.
- Automobilindustrie: Steuergeräte und Infotainmentsysteme mit begrenztem Bauraum.
- Industrielle Automatisierung: Kompakte Steuerungsmodule und Sensoren.
- High-End Consumer-Elektronik: Leistungsstarke Laptops, Tablets und Wearables.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Steckverbindertyp | Receptacle (Buchse) |
| Polzahl | 160 |
| Rastermaß (Pitch) | 0,5 mm |
| Montageart | SMT (Surface Mount Technology) |
| Gehäusematerial | Hochtemperatur-Thermoplast (spezifische Ausführung je nach Variante) |
| Kontaktmaterial | Kupferlegierung mit Hartgoldbeschichtung (typisch) |
| Nennspannung | Für Signalübertragungen und Niederspannungsanwendungen optimiert (spezifischer Wert je nach Datenblatt) |
| Nennstrom | Abgestimmt auf Signal- und geringe Leistungsanforderungen (spezifischer Wert je nach Datenblatt) |
| Betriebstemperaturbereich | Erfüllt die Anforderungen von Reflow-Lötprozessen und industriellen Umgebungen |
| Zulassungen/Normen | Entspricht gängigen Industriestandards für Steckverbinder (genaue Angaben sind dem produktspezifischen Datenblatt zu entnehmen) |
FAQ – Häufig gestellte Fragen zu COLIBRI 160R – Colibri, Receptacle, SMT, 160 polig, RM 0,5 mm
Was sind die Hauptvorteile des COLIBRI 160R im Vergleich zu Steckverbindern mit größerem Rastermaß?
Der COLIBRI 160R bietet durch sein feines Rastermaß von 0,5 mm eine deutlich höhere Kontaktdichte. Dies ermöglicht eine drastische Reduzierung der benötigten Leiterplattenfläche und des Gesamtgewichts des Geräts. Er ist somit die überlegene Wahl für Anwendungen, bei denen Miniaturisierung und Gewichtsoptimierung kritisch sind, ohne Kompromisse bei der Anzahl der benötigten Verbindungen einzugehen.
Ist der COLIBRI 160R für automatische Bestückungsmaschinen geeignet?
Ja, der COLIBRI 160R ist als SMT-Bauteil konzipiert und somit vollständig für die Anwendung in automatischen Bestückungsmaschinen optimiert. Seine Bauform und die präzise Fertigung gewährleisten eine zuverlässige Handhabung und Platzierung während des Pick-and-Place-Prozesses, was zu effizienten und kostengünstigen Fertigungsläufen führt.
Welche Art von Signalen kann der COLIBRI 160R übertragen?
Der COLIBRI 160R ist primär für die Übertragung von digitalen und analogen Signalen konzipiert. Die hochwertige Kontaktierung und das optimierte Design minimieren Signalverluste und Übersprechen, was ihn für schnelle Datenübertragungen und empfindliche Messsignale geeignet macht. Für spezifische Hochfrequenzanwendungen oder Leistungsübertragungen sind die genauen Spezifikationen im produktspezifischen Datenblatt zu prüfen.
Wie ist die mechanische Stabilität des COLIBRI 160R bei 160 Polen?
Trotz der hohen Polzahl zeichnet sich der COLIBRI 160R durch eine bemerkenswerte mechanische Stabilität aus. Das Gehäusematerial und das Design der Kontaktträger sind darauf ausgelegt, die einzelnen Kontakte sicher zu führen und eine robuste Verbindung auch unter Vibrationen und mechanischer Beanspruchung zu gewährleisten. Die präzise gefertigte Lötfläche sorgt für eine starke Verbindung zur Leiterplatte.
Welche Arten von Lötprozessen sind für den COLIBRI 160R empfohlen?
Aufgrund seiner SMT-Bauweise ist der COLIBRI 160R für gängige Reflow-Lötverfahren optimiert. Das Gehäusematerial ist hitzebeständig und widersteht den Temperaturen, die während des Lötprozesses auftreten. Es ist wichtig, die spezifischen Lötprofil-Empfehlungen des Herstellers zu befolgen, um die Integrität des Bauteils und eine zuverlässige Lötverbindung zu gewährleisten.
Ist der COLIBRI 160R für den Einsatz in rauen Umgebungen geeignet?
Die Eignung für raue Umgebungen hängt von der spezifischen Ausführung des COLIBRI 160R ab, insbesondere vom verwendeten Gehäusematerial und der Kontaktbeschichtung. Generell sind die verwendeten Materialien für eine gute Beständigkeit gegen Umwelteinflüsse ausgelegt. Für extrem anspruchsvolle Anwendungen mit hoher Luftfeuchtigkeit, extremen Temperaturen oder aggressiven Chemikalien ist die Konsultation des produktspezifischen Datenblatts oder die Kontaktaufnahme mit unserem technischen Support unerlässlich.
Wo finde ich detaillierte technische Zeichnungen und Datenblätter für den COLIBRI 160R?
Detaillierte technische Zeichnungen, 3D-Modelle und umfassende Datenblätter mit allen elektrischen, mechanischen und Umweltspezifikationen für den COLIBRI 160R sind auf der Produktseite unter dem Reiter „Downloads“ oder auf Anfrage bei unserem technischen Vertriebsteam erhältlich. Diese Dokumente enthalten die exakten Maße, Pinbelegungen und Leistungsparameter.
