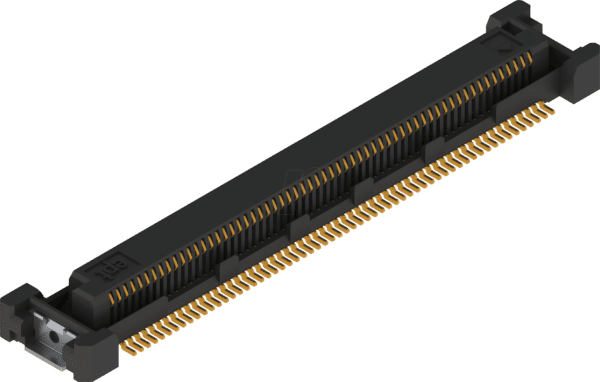

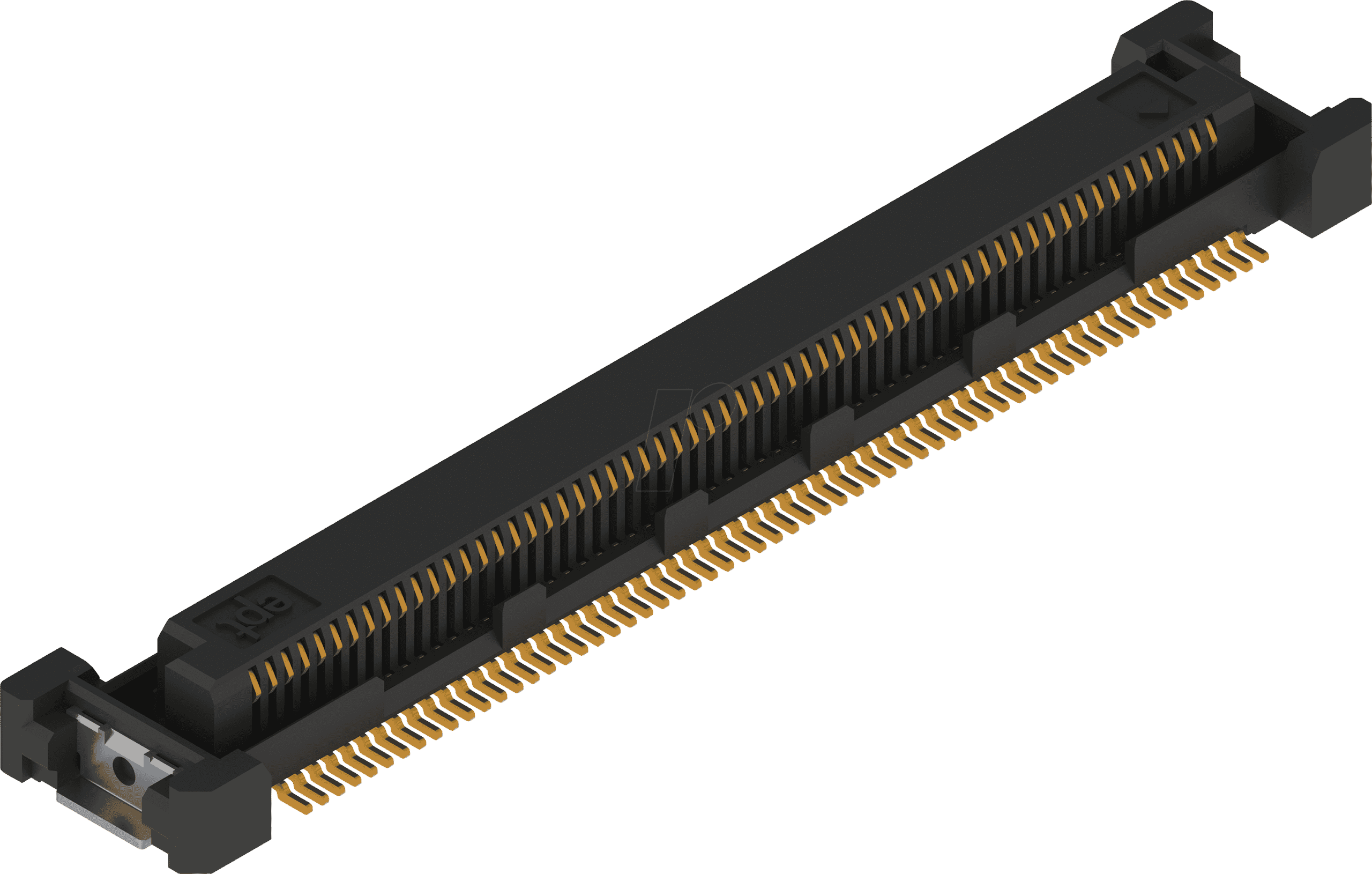

Präzision und Zuverlässigkeit für anspruchsvolle Verbindungen: COLIBRI 120R – Colibri, Receptacle, SMT, 120 polig, RM 0,5 mm
Der COLIBRI 120R – Colibri, Receptacle, SMT, 120 polig, RM 0,5 mm ist die ultimative Lösung für Entwickler und Ingenieure, die höchste Präzision und eine stabile, zuverlässige Verbindung in ihren elektronischen Designs benötigen. Speziell konzipiert für komplexe Leiterplattenlayouts und anspruchsvolle Anwendungen, bietet dieser SMT-Receptacle eine herausragende Performance, wo Standardkomponenten an ihre Grenzen stoßen.
Überlegene Verbindungstechnik für zukunftsweisende Elektronik
Der COLIBRI 120R übertrifft herkömmliche Steckverbinder durch seine spezifische Konstruktion, die auf höchste Signalintegrität und mechanische Stabilität ausgelegt ist. Mit 120 Polen und einem Rastermaß von 0,5 mm ermöglicht er eine extrem dichte Bestückung, was besonders in Miniaturisierungstrends und kompakten Systemen von entscheidender Bedeutung ist. Die Surface Mount Technology (SMT)-Bauweise garantiert eine sichere und dauerhafte Verbindung auf der Leiterplatte und minimiert Lötfehler im Vergleich zu Through-Hole-Technologien. Dies führt zu einer Reduzierung von Ausfallraten und erhöht die Lebensdauer Ihrer Produkte.
Hauptvorteile des COLIBRI 120R
- Maximale Pinanzahl auf kleinstem Raum: Mit 120 Polen bei einem Rastermaß von 0,5 mm bietet der COLIBRI 120R eine beispiellose Dichte an Anschlussmöglichkeiten, ideal für hochintegrierte Schaltungen.
- Hervorragende Signalintegrität: Die präzise Fertigung und das optimierte Design minimieren Signalverluste und Übersprechen, was für Hochgeschwindigkeitsdatenübertragungen und empfindliche Signale unerlässlich ist.
- Zuverlässige SMT-Montage: Die SMT-Konstruktion ermöglicht eine automatisierte und präzise Lötverbindung, die robust und widerstandsfähig gegenüber mechanischen Belastungen ist.
- Hohe Strombelastbarkeit und Spannungsfestigkeit: Ausgelegt für professionelle Anwendungen, bietet der COLIBRI 120R ausreichende Reserven für eine sichere und dauerhafte Funktionalität unter verschiedenen Betriebsbedingungen.
- Langlebigkeit und Robustheit: Hochwertige Materialien und eine sorgfältige Verarbeitung gewährleisten eine lange Lebensdauer und Widerstandsfähigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung.
- Anwendungsflexibilität: Geeignet für eine breite Palette von Branchen, von Telekommunikation und Medizintechnik bis hin zu industrieller Automatisierung und Luft- und Raumfahrt.
Detaillierte Spezifikationen und Merkmale
Der COLIBRI 120R repräsentiert das Nonplusultra in Sachen Anschlusslösungen für anspruchsvolle Embedded-Systeme und hochdichte Leiterplatten. Die Wahl der richtigen Komponenten ist entscheidend für die Performance und Zuverlässigkeit von Elektronikprodukten. Hier setzt der COLIBRI 120R an und bietet eine ausgereifte Technologie, die auf jahrelanger Erfahrung in der Entwicklung von Steckverbindern basiert.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktname | COLIBRI 120R |
| Typ | Receptacle (Buchse) |
| Montagetechnik | SMT (Surface Mount Technology) |
| Polanzahl | 120 polig |
| Rastermaß | 0,5 mm |
| Gehäusematerial | Hochtemperatur-LCP (Flüssigkristallpolymer) – bietet exzellente thermische Stabilität, chemische Beständigkeit und mechanische Festigkeit für Lötprozesse und Dauerbetrieb. |
| Kontaktmaterial | Kupferlegierung mit Goldbeschichtung – gewährleistet geringen Übergangswiderstand, hohe Korrosionsbeständigkeit und zuverlässige Leitfähigkeit über viele Steckzyklen. |
| Betriebstemperaturbereich | -55°C bis +125°C – ermöglicht den Einsatz in anspruchsvollen Umgebungen mit extremen Temperaturschwankungen. |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC – unterstreicht die hervorragende elektrische Isolation zwischen den Kontakten. |
| Steckzyklen | ≥ 500 Zyklen – garantiert eine hohe Lebensdauer und Zuverlässigkeit auch bei häufigem Stecken und Trennen. |
| Konformität | RoHS-konform – erfüllt die Anforderungen an umweltfreundliche Elektronikkomponenten. |
Technische Überlegenheit und Materialwahl
Die Wahl des Gehäusematerials LCP ist kein Zufall. Flüssigkristallpolymere zeichnen sich durch ihre herausragende Dimensionsstabilität bei hohen Temperaturen aus, was sie ideal für SMT-Reflow-Lötprozesse macht. Sie widerstehen den Temperaturen, die typischerweise beim Aufschmelzen von Lotpasten auftreten, ohne sich zu verformen oder thermisch abzubauen. Darüber hinaus ist LCP chemisch inert und bietet eine exzellente Beständigkeit gegen die gängigen Flussmittel und Reinigungsmittel, die in der Elektronikfertigung eingesetzt werden. Diese Eigenschaften sichern die strukturelle Integrität des Receptacles über die gesamte Lebensdauer des Produkts.
Die Kontakte des COLIBRI 120R sind aus einer hochwertigen Kupferlegierung gefertigt und präzisionsbeschichtet. Die Goldbeschichtung spielt eine zentrale Rolle für die elektrische Performance. Sie minimiert den Übergangswiderstand, was für die Signalintegrität, insbesondere bei hohen Frequenzen, von größter Bedeutung ist. Ein geringer Übergangswiderstand reduziert Energieverluste und Wärmeentwicklung im Kontaktbereich und verhindert Fehler in kritischen Signalpfaden. Zudem schützt die Goldoberfläche die darunterliegende Kupferlegierung wirksam vor Oxidation und Korrosion, selbst unter widrigen Umgebungsbedingungen.
Anwendungsbereiche und zukunftsweisende Implementierungen
Die extrem hohe Pinanzahl und das feine Rastermaß des COLIBRI 120R eröffnen neue Möglichkeiten in der Entwicklung komplexer elektronischer Systeme. In der Telekommunikationsbranche ermöglicht er die Realisierung dichterer und leistungsfähigerer Schnittstellen in Switches, Routern und Basisstationen. Die Reduzierung des Platzbedarfs auf der Leiterplatte erlaubt kleinere und energieeffizientere Geräte.
In der Medizintechnik, wo Zuverlässigkeit und Miniaturisierung oft Hand in Hand gehen, eignet sich der COLIBRI 120R für die Verbindung von Diagnosegeräten, tragbaren Patientenmonitoren und komplexen Implantaten. Die hohe Signalintegrität ist hier essenziell für die präzise Erfassung und Übertragung medizinischer Daten.
Für die Industrielle Automatisierung bietet der COLIBRI 120R eine robuste und zuverlässige Verbindung für Steuerungsmodule, Sensornetzwerke und HMI-Systeme (Human-Machine Interface), auch in Umgebungen mit erhöhter elektromagnetischer Störung (EMI) oder Vibrationen.
Die Luft- und Raumfahrt profitiert von der hohen Zuverlässigkeit und den breiten Temperaturbereichen des COLIBRI 120R, was ihn zu einer idealen Wahl für Avioniksysteme und Satellitenkommunikation macht, wo jede Komponente absolut ausfallsicher sein muss.
Auch im Bereich der High-Performance Computing und Datenspeicherlösungen spielt der COLIBRI 120R seine Stärken aus, indem er die Verbindung von Rechenknoten, Speicherarrays und schnellen Datenbussen mit höchster Signalqualität gewährleistet.
FAQ – Häufig gestellte Fragen zu COLIBRI 120R – Colibri, Receptacle, SMT, 120 polig, RM 0,5 mm
Was bedeutet SMT-Montage und welche Vorteile bietet sie für den COLIBRI 120R?
SMT steht für Surface Mount Technology. Bei dieser Montagetechnik werden Komponenten direkt auf die Oberfläche einer Leiterplatte gelötet, anstatt durch Löcher gesteckt zu werden. Dies ermöglicht eine höhere Packungsdichte auf der Leiterplatte, vereinfacht den automatisierten Bestückungsprozess und führt oft zu robusteren und zuverlässigeren Verbindungen im Vergleich zu Through-Hole-Technologien, da die mechanische Belastung auf die Lötstelle reduziert wird.
Ist der COLIBRI 120R für Hochfrequenzanwendungen geeignet?
Ja, der COLIBRI 120R ist aufgrund seines präzisen Designs, des geringen Rastermaßes und der hochwertigen Goldbeschichtung der Kontakte, die für einen niedrigen Übergangswiderstand sorgt, sehr gut für Hochfrequenzanwendungen geeignet. Diese Eigenschaften tragen zur Minimierung von Signalverlusten und zur Erhaltung der Signalintegrität bei höheren Frequenzen bei.
Wie wird die Langlebigkeit des COLIBRI 120R gewährleistet?
Die Langlebigkeit des COLIBRI 120R wird durch die Verwendung von hochwertigen Materialien wie LCP für das Gehäuse und einer robusten Kupferlegierung mit Goldbeschichtung für die Kontakte sichergestellt. Die Spezifikation von ≥ 500 Steckzyklen und der breite Betriebstemperaturbereich von -55°C bis +125°C unterstreichen die ausgelegte Robustheit und Widerstandsfähigkeit des Receptacles gegenüber mechanischer Beanspruchung und Umwelteinflüssen.
Ist der COLIBRI 120R mit verschiedenen Lötverfahren kompatibel?
Dank des LCP-Gehäusematerials, das eine hohe thermische Stabilität aufweist, ist der COLIBRI 120R mit gängigen SMT-Lötverfahren wie Reflow-Löten kompatibel, die in der industriellen Elektronikfertigung weit verbreitet sind. Es ist jedoch immer ratsam, die spezifischen Lötprofile des Herstellers zu berücksichtigen, um optimale Ergebnisse zu erzielen.
Welche Rolle spielt das Rastermaß von 0,5 mm für die Anwendung?
Das Rastermaß von 0,5 mm bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Kontakte. Ein so geringes Rastermaß ermöglicht eine extrem hohe Pinanzahl auf einer kleinen Fläche der Leiterplatte. Dies ist entscheidend für die Miniaturisierung von elektronischen Geräten und die Realisierung komplexer Schaltungen auf engstem Raum, wie sie in modernen Smartphones, Wearables oder kompakten industriellen Steuerungen üblich sind.
Bietet der COLIBRI 120R eine gewisse Toleranz gegenüber Fehlausrichtung bei der Verbindung?
Während Präzision entscheidend ist, verfügen hochwertige Steckverbinder wie der COLIBRI 120R oft über geringe Toleranzen, die eine gewisse Selbstzentrierung beim Stecken ermöglichen können. Die genauen mechanischen Toleranzen und ob eine explizite Fehlausrichtungstoleranz spezifiziert ist, sollte anhand des detaillierten Datenblatts des Herstellers geprüft werden, um die optimale Leistung zu gewährleisten.
Ist der COLIBRI 120R für den Einsatz in sicherheitsrelevanten Anwendungen zertifiziert?
Die Produktbeschreibung des COLIBRI 120R fokussiert sich auf technische Spezifikationen wie Pinanzahl, Rastermaß und Materialien für Signalintegrität und Zuverlässigkeit. Ob das Produkt spezifische Zertifizierungen für sicherheitsrelevante Anwendungen (z.B. nach IEC 61508 für funktionale Sicherheit) besitzt, muss dem Produktdatenblatt entnommen oder direkt beim Hersteller angefragt werden. Für sicherheitskritische Designs ist die Überprüfung solcher Zertifizierungen unerlässlich.
