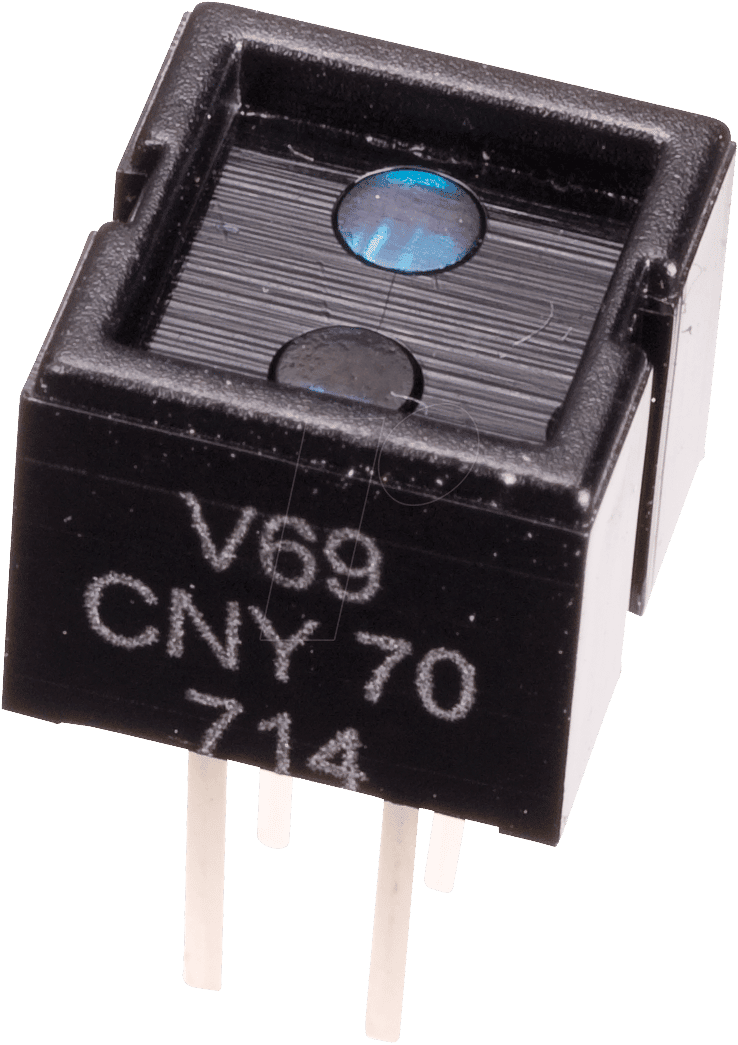

Präzise Objekterkennung für industrielle und automatische Anwendungen: CNY 70 – Reflektierender optischer Sensor mit Transistorausgang
Der CNY 70 – Reflektierender optischer Sensor mit Transistorausgang ist die ideale Lösung für Anwendungsfälle, die eine zuverlässige und berührungslose Objekterkennung erfordern. Entwickelt für präzise Detektion in industriellen Automatisierungsprozessen, Robotik, Fördertechnik und darüber hinaus, löst dieser Sensor das Problem der genauen Positionsbestimmung und Abstandsmessung auch bei ungünstigen Umgebungsbedingungen. Er ist die überlegene Wahl für Ingenieure und Systemintegratoren, die eine robuste und leistungsfähige Alternative zu mechanischen Schaltern oder weniger empfindlichen optischen Systemen suchen.
Funktionsweise und Vorteile des CNY 70 Sensors
Der CNY 70 Sensor nutzt das Prinzip der Infrarot-Reflexionsmessung. Eine integrierte Infrarot-LED emittiert moduliertes Licht, das von einem Objekt im Erfassungsbereich reflektiert wird. Ein hochempfindlicher Fototransistor registriert die Intensität des reflektierten Lichts. Durch die Modulierung des Sendelichts wird die Störanfälligkeit durch Umgebungslicht minimiert, was eine hohe Zuverlässigkeit gewährleistet. Der integrierte Transistorausgang ermöglicht eine einfache Anbindung an Mikrocontroller und Logikschaltungen.
- Hohe Zuverlässigkeit: Die modulierte Infrarotstrahlung reduziert die Anfälligkeit für Störungen durch externe Lichtquellen, was eine konsistente Detektionsleistung sicherstellt.
- Berührungslose Detektion: Ermöglicht die Erkennung von Objekten ohne physischen Kontakt, was Verschleiß minimiert und empfindliche Materialien schont.
- Kompakte Bauform: Die geringen Abmessungen des Sensors ermöglichen die Integration auch in beengte Platzverhältnisse.
- Einfache Integration: Der Transistorausgang ist direkt mit gängigen digitalen Eingängen kompatibel, was den Anschlussaufwand reduziert.
- Vielseitige Anwendungsbereiche: Geeignet für unterschiedlichste Branchen von der industriellen Automatisierung bis hin zu Konsumgütern.
- Robuste Bauweise: Entwickelt für den Einsatz in anspruchsvollen Umgebungen, um eine lange Lebensdauer zu garantieren.
Technische Spezifikationen und Leistungsmerkmale
Der CNY 70 Sensor zeichnet sich durch seine präzisen technischen Spezifikationen aus, die eine optimale Anpassung an verschiedene Applikationen ermöglichen. Die Auswahl der Komponenten und die Fertigungsqualität gewährleisten eine konsistente Performance über einen langen Zeitraum.
| Eigenschaft | Detail |
|---|---|
| Sensortyp | Reflektierender optischer Sensor |
| Lichtquelle | Infrarot-LED (IR-LED) |
| Detektor | Fototransistor |
| Ausgangstyp | Transistor, NPN (Schließer/Öffner je nach Beschaltung) |
| Erfassungsabstand | Typisch bis zu 10 mm (abhängig von der Reflektivität des Objekts und der Umgebungsbedingungen) |
| Betriebsspannung | 5V bis 15V DC |
| Wellenlänge IR-LED | 950 nm |
| Schaltfrequenz | Bis zu 3 kHz |
| Umgebungstemperatur | -25°C bis +85°C |
| Gehäusematerial | Kunststoff, robust und chemikalienresistent |
| Schutzart | IP20 (Schutz gegen feste Fremdkörper größer als 12,5 mm; kein Schutz gegen Wasser) |
| Anschlusstyp | Lötanschluss / integrierte Anschlussdrähte |
Umfassende Einsatzmöglichkeiten für den CNY 70 Sensor
Die Flexibilität des CNY 70 Sensors eröffnet eine breite Palette von Anwendungen in verschiedenen Branchen. Seine Fähigkeit, Reflexionen von unterschiedlichen Oberflächen zu detektieren, macht ihn zu einem unverzichtbaren Baustein in modernen automatisierten Systemen.
- Positionserkennung: Detektion von Objekten auf Förderbändern, in Magazinen oder an Endpunkten von Bewegungsabläufen.
- Drehzahlmessung: Erfassung von Markierungen auf rotierenden Scheiben zur Geschwindigkeitsmessung (z.B. Tachometerfunktion).
- Farbdetektion: In Kombination mit geeigneten Filtern oder durch Auswertung von Reflexionsunterschieden kann der Sensor zur einfachen Farberkennung eingesetzt werden.
- Zeilenerkennung: Spurenhaltung von Linien oder Kanten für autonome Navigation von Robotern oder Fahrzeugen.
- Füllstandsmessung: Detektion des Vorhandenseins von Material in Behältern.
- Papier- und Blattührung: Erkennung von Papiereninzugs- und -ausgabeprozessen in Druckern und Kopierern.
- Schalterersatz: Alternative zu mechanischen Endschaltern in Maschinen und Geräten.
- Barcode-Lesegeräte: Unterstützung bei der Erkennung von Barcodes oder anderen Druckmarkierungen.
Erweiterte Anwendungsszenarien und technische Feinheiten
Die Funktionsweise des CNY 70 Sensors kann durch geschickte Beschaltung und Kombination mit anderen Komponenten erweitert werden. Die Analyse der Reflektivität kann beispielsweise genutzt werden, um zwischen Materialien mit unterschiedlichen Oberflächeneigenschaften zu unterscheiden. Die Wellenlänge der Infrarotstrahlung (950 nm) ist so gewählt, dass sie für das menschliche Auge unsichtbar ist und dennoch gut von vielen gängigen Materialien reflektiert wird. Die Modulierung der IR-LED dient dazu, den Sensor unempfindlich gegenüber statischem Umgebungslicht zu machen. Dies ist ein entscheidender Vorteil gegenüber einfachen LDR-basierten (Light Dependent Resistor) Sensoren, die von Sonnenlicht oder anderen starken Lichtquellen leicht beeinflusst werden können. Der Transistorausgang bietet eine digitale Signalverarbeitungsmöglichkeit, die direkt in SPS-Systeme (Speicherprogrammierbare Steuerungen) oder Mikrocontroller integriert werden kann. Je nach Beschaltung des Fototransistors und der externen Widerstände kann der Ausgang als Schließer (normally open) oder Öffner (normally closed) konfiguriert werden, was zusätzliche Flexibilität bei der Systemintegration bietet.
Häufig gestellte Fragen (FAQ) zum CNY 70 – Reflektierender optischer Sensor mit Transistorausgang
Wie groß ist der maximale Erfassungsabstand des CNY 70 Sensors?
Der typische maximale Erfassungsabstand des CNY 70 Sensors liegt bei etwa 10 mm. Dieser Wert kann jedoch je nach Materialbeschaffenheit und Reflektivität des zu detektierenden Objekts sowie den Umgebungsbedingungen (z.B. Verschmutzung der Optik) variieren.
Kann der CNY 70 Sensor auch bei direkter Sonneneinstrahlung zuverlässig arbeiten?
Ja, der CNY 70 Sensor ist dank der Modulation der Infrarot-LED weniger anfällig für Störungen durch Umgebungslicht, einschließlich direkter Sonneneinstrahlung. Dennoch kann extreme Helligkeit die Leistung beeinträchtigen. Für kritische Außenanwendungen können zusätzliche Abschirmungen oder spezifischere Sensoren notwendig sein.
Ist die Detektion von transparenten Objekten mit dem CNY 70 Sensor möglich?
Die Detektion von transparenten Objekten ist mit dem CNY 70 Sensor begrenzt und stark von deren Oberflächenbeschaffenheit und eventuellen Reflexionsschichten abhängig. In der Regel ist er für die Erkennung von Objekten konzipiert, die das emittierte Infrarotlicht signifikant reflektieren.
Welche Art von Objekten kann der CNY 70 Sensor am besten erkennen?
Der CNY 70 Sensor erkennt am besten Objekte mit hellen, matten Oberflächen, die Infrarotlicht gut reflektieren. Dunkle, stark absorbierende oder stark spiegelnde Oberflächen können die Detektion erschweren.
Wie wird der CNY 70 Sensor an eine Steuerung angeschlossen?
Der CNY 70 verfügt über einen Fototransistor, dessen Ausgang direkt mit digitalen Eingängen von Mikrocontrollern oder SPS-Systemen verbunden werden kann. Eine externe Beschaltung mit Vorwiderständen kann notwendig sein, um die Betriebsspannung und den Strom zu begrenzen und die Ausgangslogik zu konfigurieren.
Ist der CNY 70 Sensor für den Einsatz in Lebensmittelbereichen geeignet?
Der CNY 70 Sensor ist in der Regel nicht speziell für den Einsatz in Lebensmittelbereichen konzipiert, insbesondere im Hinblick auf Materialzertifizierungen oder Reinigungsvorschriften. Die Gehäusematerialien sind zwar robust, aber für eine direkte Lebensmittelkontakt-Anwendung sind spezifischere und zertifizierte Sensoren erforderlich.
Welche Vorteile bietet der CNY 70 gegenüber einem Reed-Kontakt?
Der CNY 70 Sensor bietet den Vorteil der berührungslosen Objekterkennung, was Verschleiß vermeidet und die Lebensdauer im Vergleich zu mechanischen Kontakten wie Reed-Kontakten erheblich verlängert. Außerdem ist er nicht an magnetische Felder gebunden und bietet eine höhere Schaltfrequenz.
