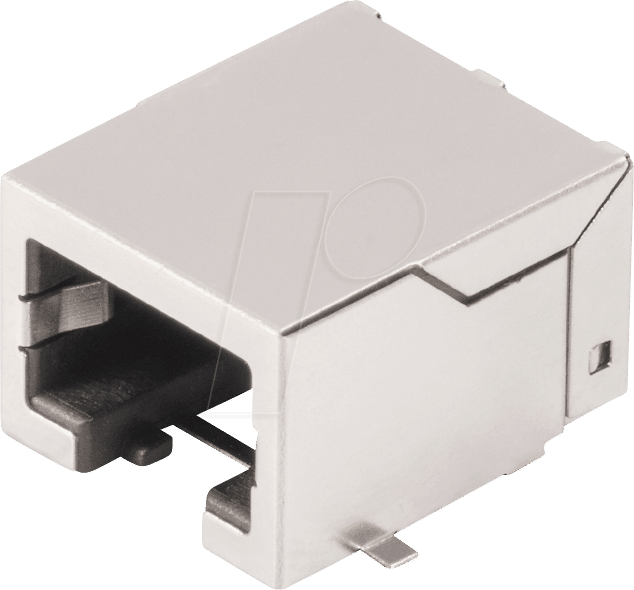

Präzise Netzwerkverbindungen für anspruchsvolle Installationen: CAT5 S1D 2.7N4N – RJ45 Buchse 90°, SMD Cat.5
Sie benötigen eine zuverlässige und raumsparende Lösung für Netzwerkverbindungen in empfindlichen elektronischen Geräten oder bei begrenzten Platzverhältnissen? Die CAT5 S1D 2.7N4N – RJ45 Buchse 90°, SMD Cat.5 ist die optimale Wahl für Ingenieure, Entwickler und technische Fachleute, die eine präzise Oberflächenmontage und eine leistungsfähige Netzwerkverbindung gemäß Cat.5-Standard benötigen.
Überlegene Leistung und Integration
Im Gegensatz zu herkömmlichen Durchsteckmontage-Buchsen (Through-Hole) ermöglicht die CAT5 S1D 2.7N4N – RJ45 Buchse 90°, SMD Cat.5 eine direkte und sichere Verbindung auf der Leiterplatte mittels Surface Mount Device (SMD) Technologie. Dies reduziert nicht nur die Montagezeit und Kosten, sondern minimiert auch parasitäre Effekte, die bei längeren Leiterbahnführungen auftreten können. Die 90°-Winkelkonstruktion ist speziell für die effiziente Nutzung des begrenzten Bauraums in modernen elektronischen Gehäusen konzipiert, was sie zur idealen Lösung für kompakte Netzwerkanwendungen macht.
Optimierte Signalintegrität für Cat.5 Netzwerke
Die Einhaltung des Cat.5-Standards ist für eine stabile und schnelle Datenübertragung unerlässlich. Diese RJ45-Buchse wurde entwickelt, um die spezifischen Anforderungen für Frequenzen bis 100 MHz zu erfüllen und eine robuste Verbindung für Gigabit-Ethernet-Anwendungen zu gewährleisten. Die präzise Fertigung und die hochwertigen Materialien sorgen für eine Minimierung von Signalreflexionen und Übersprechen, was die Signalintegrität aufrecht erhält und Fehlerquoten reduziert.
Konstruktion und technische Vorteile
Die Konstruktion der CAT5 S1D 2.7N4N – RJ45 Buchse 90°, SMD Cat.5 ist auf Langlebigkeit und zuverlässige Leistung ausgelegt:
- SMD-Technologie: Ermöglicht eine automatisierte und präzise Oberflächenmontage auf Leiterplatten, was die Effizienz in der Produktion steigert und die Zuverlässigkeit der Verbindung erhöht.
- 90°-Winkeldesign: Spart wertvollen Bauraum und ermöglicht eine platzsparende Kabelführung, ideal für kompakte Gehäuse und Geräte.
- Cat.5-Konformität: Garantiert eine Leistung für Netzwerke mit Geschwindigkeiten bis 100 Mbit/s und unterstützt somit gängige Ethernet-Anwendungen.
- Robuste Kontaktierung: Hochwertige Kontakte gewährleisten eine sichere und langlebige Verbindung, auch bei wiederholtem Stecken und Ziehen.
- Optimale Abschirmung: Die Konstruktion ist auf die Minimierung von elektromagnetischen Störungen (EMI) ausgelegt, was für eine stabile Datenübertragung sorgt.
Anwendungsbereiche
Diese RJ45-Buchse ist prädestiniert für eine Vielzahl von industriellen, kommerziellen und Heim-Anwendungen:
- Netzwerkschnittstellen in Industrie-PCs und Steuerungsgeräten
- Einbau in kompakte Router, Switches und Netzwerk-Switches
- Integration in AV-Systeme und Medientechnik
- Anbindung von IoT-Geräten und Sensornetzwerken
- Entwicklung von kundenspezifischen Netzwerkgeräten
- Reparatur und Aufrüstung von bestehenden Netzwerkkomponenten
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | RJ45 Buchse, 90° Winkel, SMD, Cat.5 |
| Hersteller-Teilenummer | CAT5 S1D 2.7N4N |
| Netzwerkstandard | Ethernet Category 5 (Cat.5) |
| Montageart | Surface Mount Device (SMD) |
| Steckrichtung | 90 Grad Winkel |
| Anzahl der Pins | 8 Positionen, 8 Kontakte (8P8C) |
| Gehäusematerial | Hochleistungskunststoff, UL 94V-0 klassifiziert für Flammschutz |
| Kontaktmaterial | Phosphorbronze mit Gold-Nickel-Beschichtung für erhöhte Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperatur | -40°C bis +85°C (typisch für SMD-Komponenten dieser Art) |
| Lötbarkeit | Geeignet für Reflow-Lötverfahren, optimiert für automatische Bestückungslinien |
| Signalintegrität | Entwickelt zur Minimierung von Crosstalk und Return Loss innerhalb des Cat.5-Frequenzbereichs bis 100 MHz |
Häufig gestellte Fragen (FAQ)
Was bedeutet „SMD“ bei dieser RJ45-Buchse?
SMD steht für Surface Mount Device. Das bedeutet, dass die Buchse direkt auf die Oberfläche einer Leiterplatte gelötet wird, im Gegensatz zu traditionellen Through-Hole-Komponenten, die durch Löcher in der Platine gesteckt werden. Dies ermöglicht eine effizientere automatisierte Bestückung und eine geringere Größe der Gesamtlösung.
Ist diese Buchse für Gigabit-Ethernet geeignet?
Die Buchse ist nach dem Cat.5-Standard zertifiziert. Cat.5 unterstützt Datenübertragungsraten bis zu 100 Megabit pro Sekunde (100BASE-TX). Für Gigabit-Ethernet (1000BASE-T) werden in der Regel höhere Standards wie Cat.5e, Cat.6 oder höher empfohlen, um die erforderliche Bandbreite und Signalqualität zu gewährleisten.
Warum ist das 90°-Winkeldesign wichtig?
Das 90°-Winkeldesign ist entscheidend für die Platzersparnis. Es ermöglicht, dass das Netzwerkkabel parallel zur Leiterplatte verläuft, anstatt senkrecht dazu. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Tiefenraum oder wenn mehrere Komponenten dicht beieinander angeordnet sind.
Welche Art von Löten wird für diese SMD-Buchse empfohlen?
Diese SMD-RJ45-Buchse ist für das Reflow-Lötverfahren konzipiert. Dieses Verfahren wird üblicherweise in automatisierten Bestückungslinien verwendet, bei denen die gesamte Leiterplatte mit der aufgebrachten Lötpaste durch einen Ofen geführt wird, um die Lötverbindungen zu schmelzen und zu härten.
Was sind die Hauptvorteile gegenüber einer Durchsteckmontage-Buchse?
Hauptvorteile sind die höhere Effizienz bei der automatisierten Bestückung, die Reduzierung der benötigten Leiterplattenfläche, eine verbesserte mechanische Stabilität auf der Platine und potenziell geringere parasitäre Effekte durch kürzere Leiterbahnführungen. Die Integration ist oft einfacher und kostengünstiger.
Wie lange ist die typische Lebensdauer dieser Buchse?
Die Lebensdauer von elektronischen Komponenten wie dieser RJ45-Buchse hängt von verschiedenen Faktoren ab, einschließlich der Häufigkeit der Nutzung, der Umgebungsbedingungen (Temperatur, Feuchtigkeit) und der Qualität der Lötverbindungen. Hochwertige Materialien wie die Phosphorbronze-Kontakte mit Goldbeschichtung und die robuste Gehäusekonstruktion sind jedoch auf eine lange und zuverlässige Betriebsdauer ausgelegt, typischerweise mit Tausenden von Steckzyklen.
Ist diese Buchse für den Einsatz in rauen Umgebungen geeignet?
Das Gehäusematerial ist üblicherweise UL 94V-0 klassifiziert, was einen guten Flammschutz bietet. Die Betriebstemperatur von -40°C bis +85°C ist ebenfalls ein Indikator für eine gewisse Robustheit. Für extrem raue Umgebungen (z.B. extreme Temperaturen, hohe Luftfeuchtigkeit oder korrosive Atmosphären) sind jedoch spezialisierte industrielle oder geschirmte Steckverbinder erforderlich, die über diese Basisspezifikationen hinausgehen.
