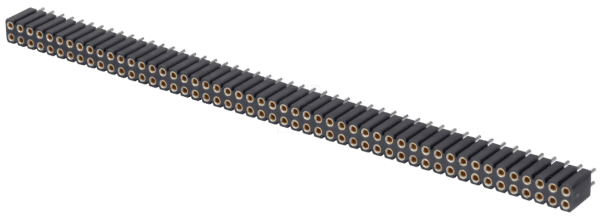

Hochwertige Buchsenleiste BL 2X50G7 2,54 – 50-polig, gerade, RM 2,54, H: 7,0 mm für präzise Verbindungen in Elektronikprojekten
Sie suchen nach einer zuverlässigen und präzisen Lösung für Ihre elektrischen Verbindungen in anspruchsvollen Elektronikprojekten, Prototypenentwicklungen oder der industriellen Fertigung? Die Buchsenleiste BL 2X50G7 2,54 mit 50 Polen, gerader Ausführung, einem Rastermaß von 2,54 mm und einer Bauhöhe von 7,0 mm ist die ideale Komponente, um eine stabile und dauerhafte Schnittstelle für Signal- und Datenübertragungen zu schaffen. Entwickelt für Profis, Ingenieure und anspruchsvolle Hobbyisten, bietet diese Buchsenleiste die notwendige Robustheit und elektrische Integrität, um Ihre Schaltungen sicher und effizient zu verbinden.
Präzision und Zuverlässigkeit für Ihre Schaltungstechnik
Die BL 2X50G7 2,54 Buchsenleiste repräsentiert eine bewährte und weit verbreitete Standardlösung im Bereich der Steckverbinder. Was sie zur überlegenen Wahl gegenüber minderwertigen Alternativen macht, ist die Kombination aus präziser Fertigung, hochwertigen Materialien und einer durchdachten Konstruktion. Diese Buchsenleiste wurde konzipiert, um eine sichere und niederohmige Verbindung zu gewährleisten, die auch unter anspruchsvollen Bedingungen wie Vibrationen oder Temperaturschwankungen Bestand hat. Im Gegensatz zu universellen oder schlecht gefertigten Steckverbindern minimiert die BL 2X50G7 2,54 das Risiko von Kontaktfehlern und Signalverlusten, was für die Zuverlässigkeit komplexer elektronischer Systeme von entscheidender Bedeutung ist.
Technische Spezifikationen und Konstruktionsmerkmale
Die Buchsenleiste BL 2X50G7 2,54 zeichnet sich durch ihre spezifischen technischen Merkmale aus, die sie für eine Vielzahl von Anwendungen prädestinieren. Das Rastermaß von 2,54 mm ist ein Industriestandard, der eine hohe Kompatibilität mit einer breiten Palette von Stiftleisten und anderen elektronischen Bauteilen gewährleistet. Die 50-polige Belegung ermöglicht die gleichzeitige Verbindung einer großen Anzahl von Signalen, was sie ideal für anspruchsvolle Schnittstellen und Datenbusse macht. Die gerade Bauform sorgt für eine klare und aufgeräumte Verlegung von Kabeln und Verbindungen auf der Leiterplatte. Mit einer Bauhöhe von 7,0 mm passt sie sich gut in kompakte Gehäuse und Systeme ein, ohne unnötig viel Platz einzunehmen.
Vorteile der BL 2X50G7 2,54 Buchsenleiste
- Hohe Pin-Dichte: 50 Pole auf engstem Raum ermöglichen die Übertragung zahlreicher Signale in einer kompakten Bauform.
- Industriestandard Rastermaß: 2,54 mm Rastermaß sorgt für universelle Kompatibilität mit Standard-Stiftleisten und Leiterplattenlayouts.
- Zuverlässige Kontaktierung: Robuste Kontaktelement-Konstruktion gewährleistet eine stabile und niederohmige Verbindung über lange Betriebszeiten.
- Gerade Bauform: Ermöglicht eine einfache und ordentliche Bestückung auf Leiterplatten und eine klare Verdrahtung.
- Optimale Bauhöhe: Mit 7,0 mm Höhe integriert sie sich effizient in verschiedenste Gehäuse und Systemdesigns.
- Vielseitige Anwendbarkeit: Geeignet für Prototypenentwicklung, industrielle Steuerungssysteme, Mess- und Prüftechnik sowie Embedded Systems.
- Langlebigkeit und Beständigkeit: Gefertigt aus widerstandsfähigen Materialien, die eine hohe mechanische und thermische Belastbarkeit bieten.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Buchsenleiste |
| Modellbezeichnung | BL 2X50G7 2,54 |
| Polanzahl | 50 |
| Anzahl der Reihen | 2 |
| Rastermaß (Pitch) | 2,54 mm |
| Bauform | Gerade |
| Bauhöhe (H) | 7,0 mm |
| Kontaktmaterial | Phosphorbronze mit Vergoldung für optimale Leitfähigkeit und Korrosionsbeständigkeit. Die Vergoldung bietet exzellenten Schutz vor Oxidation und gewährleistet eine dauerhaft niedrige Kontaktimpedanz. |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), der UL94-V0-Flammability-Rating erfüllt. Dieses Material ist elektrisch isolierend, mechanisch stabil und widerstandsfähig gegenüber Umwelteinflüssen und Lötprozessen. |
| Isolationswiderstand | Typischerweise > 10^9 Ohm. Dieser hohe Wert stellt sicher, dass keine unerwünschten Leckströme zwischen den einzelnen Kontakten auftreten. |
| Betriebstemperaturbereich | Konzipiert für einen breiten Betriebstemperaturbereich, oft von -40 °C bis +105 °C, was eine zuverlässige Funktion unter diversen Umgebungsbedingungen ermöglicht. |
| Maximale Strombelastbarkeit pro Kontakt | Abhängig von der genauen Ausführung, aber typischerweise im Bereich von 1A bis 3A für 2,54 mm Rastermaß. Präzise Werte sind herstellerspezifisch und im Datenblatt zu finden. |
| Verschmutzungsgrad | Typischerweise Verschmutzungsgrad 2, was für den Einsatz in industriellen und häuslichen Umgebungen geeignet ist. |
| Einsatzmöglichkeiten | Ideal für Verbindungen auf Leiterplatten, zur Montage von Modulen, für Signal- und Dateninterfaces, in Steuerungsgeräten, Messtechnik, Telekommunikation und der Automobilindustrie. |
Anwendungsgebiete und Integration
Die BL 2X50G7 2,54 Buchsenleiste ist ein fundamentaler Baustein in einer breiten Palette von elektronischen Systemen. Ihre Vielseitigkeit erlaubt eine nahtlose Integration in:
- Industrielle Automatisierung: Zur Verbindung von Steuerungen, Sensoren und Aktoren in Produktionsanlagen und Robotertechnik.
- Embedded Systems und Mikrocontroller-Plattformen: Als primäre Schnittstelle für Erweiterungsboards, Displays und externe Module, die an Plattformen wie Raspberry Pi oder Arduino (in entsprechend angepassten Designs) angeschlossen werden.
- Prototypenentwicklung und Laboranwendungen: Ermöglicht schnelles und flexibles Aufbauen sowie Testen von Schaltungen, ohne permanente Lötverbindungen.
- Mess- und Prüftechnik: Zur Herstellung von stabilen Verbindungen für Diagnosegeräte und Testaufbauten, wo Präzision und Zuverlässigkeit entscheidend sind.
- Telekommunikationsinfrastruktur: Als Teil von Schaltschrank-Installationen und Verbindungsfeldern für Datenleitungen.
- Unterhaltungselektronik: In spezifischen Segmenten, wo eine flexible und robuste Verbindung für interne Module benötigt wird.
Die 50 Pole ermöglichen die gleichzeitige Übertragung einer großen Anzahl von Daten- oder Steuersignalen, was die Komplexität von Verdrahtungen auf ein Minimum reduziert und die Fehleranfälligkeit verringert. Die gerade Bauform erleichtert die Platzierung auf der Leiterplatte und die nachfolgende Montage der Gegenstücke.
Optimale Verbindungstechnologie für maximale Signalintegrität
Die BL 2X50G7 2,54 Buchsenleiste nutzt bewährte Kontaktgeometrien, um eine sichere und niederohmige elektrische Verbindung zu gewährleisten. Die präzise gefertigten Kontakte bieten eine hohe Anzahl von Kontaktpunkten pro Pin, was zu einer hervorragenden Leitfähigkeit und geringen Übergangswiderständen führt. Dies ist entscheidend für die Übertragung von Hochfrequenzsignalen oder empfindlichen analogen Daten, wo selbst geringste Signalverluste oder Interferenzen die Systemleistung beeinträchtigen können. Das Gehäusematerial schützt die Kontakte vor mechanischer Beschädigung und Umwelteinflüssen, während die hohe Isolationsfestigkeit unerwünschte elektrische Kriechströme verhindert.
Haltbarkeit und Materialqualitäten
Die Auswahl der Materialien für die BL 2X50G7 2,54 Buchsenleiste ist ausschlaggebend für ihre Langlebigkeit und Zuverlässigkeit. Das Gehäuse besteht in der Regel aus einem hochtemperaturbeständigen Kunststoff wie PBT (Polybutylenterephthalat) oder LCP (Flüssigkristallpolymer). Diese Materialien sind nicht nur thermisch stabil und können die hohen Temperaturen beim Lötprozess problemlos überstehen, sondern bieten auch ausgezeichnete elektrische Isolationseigenschaften und sind resistent gegenüber chemischen Einflüssen. Die Kontakte selbst werden häufig aus Phosphorbronze gefertigt und sind mit einer Schicht aus Gold überzogen. Diese Vergoldung ist entscheidend für die Korrosionsbeständigkeit und gewährleistet eine hervorragende elektrische Leitfähigkeit über die gesamte Lebensdauer des Steckverbinders. Die Kombination dieser hochwertigen Materialien stellt sicher, dass die Buchsenleiste auch nach vielen Steckzyklen und unter widrigen Bedingungen ihre Funktionalität beibehält.
FAQ – Häufig gestellte Fragen zu BL 2X50G7 2,54 – Buchsenleiste – 50-pol, gerade, RM 2,54, H: 7,0 mm
Welche Art von Stiftleisten sind mit dieser Buchsenleiste kompatibel?
Diese Buchsenleiste ist für die Verwendung mit Standard-Stiftleisten mit einem Rastermaß von 2,54 mm konzipiert. Es wird empfohlen, Stiftleisten der gleichen oder einer vergleichbaren Qualität zu verwenden, um eine optimale Kontaktierung und Zuverlässigkeit zu gewährleisten.
Ist die Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Dank der hochwertigen Materialien wie thermoplastischem Kunststoff für das Gehäuse und einer galvanischen Beschichtung der Kontakte ist die Buchsenleiste für den Einsatz in vielen industriellen Umgebungen ausgelegt. Der genaue Temperaturbereich und die Beständigkeit gegenüber spezifischen Chemikalien entnehmen Sie bitte dem technischen Datenblatt des Herstellers.
Kann die Buchsenleiste überlöten werden?
Ja, die Buchsenleiste ist für den Einsatz in Wellenlötanlagen oder für das manuelle Löten auf Leiterplatten ausgelegt. Das Gehäusematerial ist so gewählt, dass es den typischen Löttemperaturen standhält, ohne sich zu verformen oder seine elektrischen Eigenschaften zu verlieren.
Was bedeutet das Rastermaß 2,54 mm?
Das Rastermaß (Pitch) von 2,54 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Dieser Wert ist ein internationaler Standard für viele Steckverbindersysteme und Leiterplattenlayouts, was eine hohe Kompatibilität sicherstellt.
Wie viele Steckzyklen kann diese Buchsenleiste voraussichtlich aushalten?
Die Anzahl der Steckzyklen hängt von verschiedenen Faktoren ab, einschließlich der Qualität der Gegenstecker und der Anwendungsbedingungen. Hochwertige Buchsenleisten mit vergoldeten Kontakten wie diese können typischerweise mehrere hundert bis tausend Steckzyklen problemlos überstehen, ohne signifikanten Verlust an Leitfähigkeit.
Welche Vorteile bietet die Vergoldung der Kontakte?
Die Vergoldung der Kontakte bietet mehrere entscheidende Vorteile: Sie schützt vor Korrosion und Oxidation, was die Lebensdauer und Zuverlässigkeit des Steckverbinders erheblich erhöht. Zudem sorgt sie für eine sehr gute elektrische Leitfähigkeit und geringe Übergangswiderstände, was besonders bei empfindlichen Signalen wichtig ist.
Kann die Buchsenleiste für hohe Stromstärken verwendet werden?
Die maximale Strombelastbarkeit pro Kontakt ist begrenzt und hängt vom spezifischen Design des Steckverbinders ab. Für das 2,54 mm Rastermaß liegt die typische Belastbarkeit meist zwischen 1A und 3A. Für Anwendungen mit höheren Stromanforderungen sollten Steckverbinder mit größerem Rastermaß oder spezialisierte Hochstromsteckverbinder in Betracht gezogen werden. Detaillierte Informationen hierzu finden Sie im Datenblatt des Herstellers.
