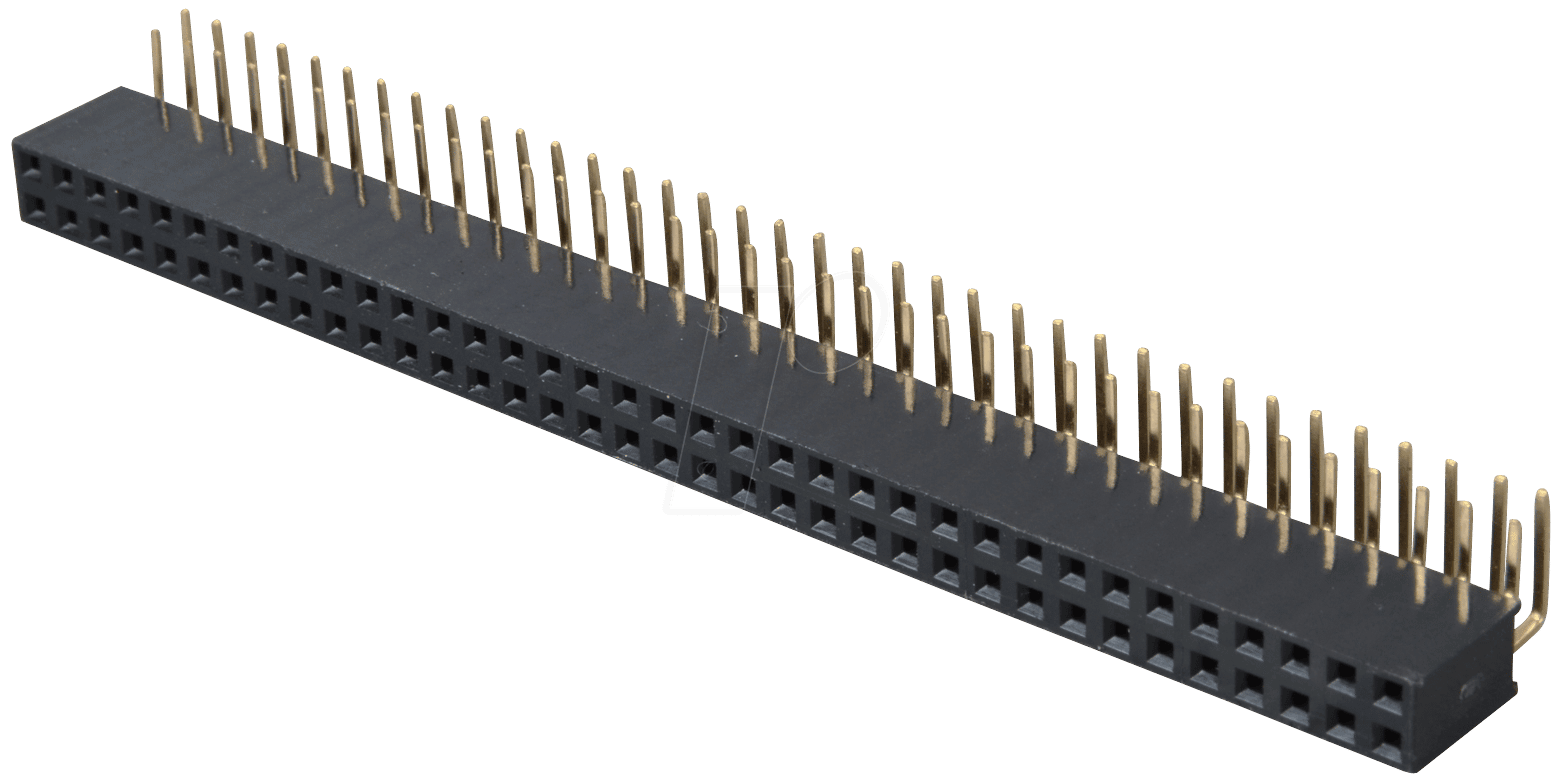

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: BL 2X36W8 2,54 – 2x36pol. Buchsenleiste, gewinkelt
Sie suchen nach einer zuverlässigen und platzsparenden Lösung für die Signalübertragung in Ihren Elektronikentwicklungen? Die BL 2X36W8 2,54 – 2x36pol. Buchsenleiste, gewinkelt, RM 2,54, H.8,5mm ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die höchste Ansprüche an Präzision und Flexibilität stellen. Dieses Bauteil ermöglicht eine stabile und sichere Steckverbindung, die gerade dort unerlässlich ist, wo engster Bauraum und eine definierte Ausrichtung der Verbindungsleitungen gefordert sind.
Überlegene Konnektivitätslösungen für Ihre Elektronik
Im Vergleich zu Standard-Buchsenleisten bietet die BL 2X36W8 eine Reihe von entscheidenden Vorteilen, die sie zur überlegenen Wahl für anspruchsvolle Anwendungen machen. Die gewinkelte Bauform ermöglicht eine effiziente Nutzung des vorhandenen Platzes auf Ihrer Platine und erleichtert die Verkabelung in Gehäusen mit begrenztem Raumangebot. Die Rastermaß von 2,54 mm ist ein etablierter Standard in der Elektronikindustrie, der eine breite Kompatibilität mit vielen anderen Bauteilen und Stecksystemen gewährleistet. Mit insgesamt 72 Pins (2 Reihen à 36 Pins) bietet diese Buchsenleiste eine hohe Pin-Dichte für komplexe Schaltungen und Datentransfer.
Optimierte Bauform für höchste Ansprüche
Die spezifische Konstruktion der BL 2X36W8 ist auf maximale Funktionalität und Zuverlässigkeit ausgelegt. Die kompakte Bauhöhe von 8,5 mm minimiert den Platzbedarf auf der Leiterplatte, während die gewinkelte Ausführung eine intuitive und störungsfreie Verlegung von Kabeln und Flachbandleitungen ermöglicht. Dies ist besonders vorteilhaft in Applikationen, bei denen mehrere Komponenten dicht beieinander angeordnet sind, wie beispielsweise in kompakten Messgeräten, Embedded-Systemen oder industriellen Steuerungen.
Vorteile der BL 2X36W8 Buchsenleiste
- Platzsparende gewinkelte Ausführung: Ermöglicht effiziente Raumnutzung auf der Leiterplatte und erleichtert die Kabelverlegung in Gehäusen.
- Hohe Pin-Dichte: 2×36 Pins bieten umfassende Anschlussmöglichkeiten für komplexe Schaltungen.
- Standard-Rastermaß (2,54 mm): Gewährleistet hohe Kompatibilität mit einer Vielzahl von Steckverbindern und Bauteilen.
- Robuste Konstruktion: Entwickelt für Langlebigkeit und zuverlässige Signalübertragung auch unter anspruchsvollen Bedingungen.
- Gezielte Signalorientierung: Die Winkelform unterstützt eine organisierte und fehlerfreie Verkabelung.
- Einfache Montage: Standardisierte Montage auf Leiterplatten durch Lötanschlüsse.
Technische Spezifikationen und Konstruktionsmerkmale
Die BL 2X36W8 2,54 – 2x36pol. Buchsenleiste ist präzise gefertigt, um höchste Qualitätsstandards zu erfüllen. Das verwendete Material für die Kontakte ist typischerweise eine Legierung, die eine exzellente Leitfähigkeit und Korrosionsbeständigkeit aufweist, um eine dauerhaft stabile elektrische Verbindung sicherzustellen. Die Isolationsmaterialien sind so gewählt, dass sie hohe Dielektrizitätsfestigkeit und thermische Stabilität bieten, um Kurzschlüsse und Ausfälle unter verschiedenen Betriebsbedingungen zu verhindern. Das Rastermaß von 2,54 mm ist ein entscheidender Faktor für die Kompatibilität mit Standard-Jumper-Kabeln, Flachbandkabeln und vielen anderen elektronischen Komponenten, was die Flexibilität in Ihrer Entwicklungsphase erheblich erhöht.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Buchsenleiste, gewinkelt |
| Anzahl der Pins | 72 (2 Reihen à 36 Pins) |
| Rastermaß (Pitch) | 2,54 mm |
| Bauhöhe (H) | 8,5 mm |
| Kontaktmaterial | Hochleitfähige Legierung mit optimierter Korrosionsbeständigkeit |
| Isolationsmaterial | Hochtemperatur-Kunststoff mit exzellenter Dielektrizitätsfestigkeit |
| Bauform | Gewinkelt (90 Grad) |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) |
| Einsatzgebiet | Signalübertragung, Datenbusse, interne Verbindungen in elektronischen Geräten |
Detaillierte Betrachtung der Anwendungsmöglichkeiten
Die BL 2X36W8 Buchsenleiste eignet sich hervorragend für eine breite Palette von Anwendungen. In der industriellen Automatisierung, wo robuste und zuverlässige Verbindungen unter schwierigen Umgebungsbedingungen gefragt sind, spielt sie ihre Stärken aus. Sie kann zur Anbindung von Sensoren, Aktoren oder zur Signalverteilung auf Steuerplatinen eingesetzt werden. In der Messtechnik ermöglicht die hohe Pin-Anzahl und das standardisierte Rastermaß eine flexible Erfassung und Übertragung von Messdaten. Für Embedded-Systeme und Prototypenentwicklung bietet sie eine ideale Schnittstelle zur Anbindung von Peripheriegeräten, Displays oder Speichererweiterungen. Die gewinkelte Bauform ist dabei besonders wertvoll, wenn die Platine in einem flachen Gehäuse montiert werden muss, um so die Kabel nach unten oder zur Seite zu führen und den vertikalen Platz optimal auszunutzen.
Konstruktion und Materialvorteile für Langlebigkeit
Die Auswahl der Materialien ist ein kritischer Faktor für die Leistungsfähigkeit und Lebensdauer von elektronischen Komponenten. Die BL 2X36W8 Buchsenleiste ist mit Kontakten ausgestattet, die in der Regel aus einer vergoldeten oder verzinnnten Kupferlegierung gefertigt werden. Diese Materialien gewährleisten nicht nur eine geringe Übergangswiderstand für eine optimale Signalintegrität, sondern bieten auch eine hervorragende Beständigkeit gegen Oxidation und Korrosion. Dies ist besonders wichtig in feuchten oder aggressiven Umgebungen. Das Gehäusematerial, oft ein Hochtemperatur-Thermoplast wie PBT (Polybutylenterephthalat), zeichnet sich durch seine mechanische Festigkeit, seine gute elektrische Isolationseigenschaft und seine Beständigkeit gegenüber Löttemperaturen aus. Die präzise Fertigung der Kontakte und des Gehäuses stellt sicher, dass jede Buchsenleiste exakt den Spezifikationen entspricht und eine zuverlässige und langlebige Verbindung ermöglicht.
Häufig gestellte Fragen zu BL 2X36W8 2,54 – 2x36pol. Buchsenl., gewinkelt, RM 2,54, H.8,5mm
Was ist das Rastermaß und warum ist es wichtig?
Das Rastermaß (Pitch) gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Bei dieser Buchsenleiste beträgt das Rastermaß 2,54 mm, was dem Standard „Inch“-Raster entspricht (0,1 Zoll). Dieses Standardmaß ist entscheidend für die Kompatibilität, da es die Verwendung einer breiten Palette von Zubehörteilen wie Jumper-Kabeln, Flachbandkabeln und anderen Steckverbindern ermöglicht, die ebenfalls auf diesem Raster basieren.
Welche Vorteile bietet die gewinkelte Bauform gegenüber einer geraden Buchsenleiste?
Die gewinkelte Bauform ermöglicht eine effizientere Raumnutzung auf der Leiterplatte und erleichtert die Verlegung von Kabeln in Gehäusen mit begrenztem Platzangebot. Anstatt nach oben zu ragen, führen die Kabel seitlich oder nach unten, was eine kompaktere Gerätekonstruktion erlaubt und die Montage erleichtert.
Für welche Arten von Elektronikprojekten ist diese Buchsenleiste am besten geeignet?
Diese Buchsenleiste eignet sich ideal für Projekte, die eine hohe Pin-Dichte, eine zuverlässige Signalübertragung und eine platzsparende Lösung erfordern. Dazu gehören industrielle Steuerungen, Messgeräte, Embedded-Systeme, Prototypenentwicklung, Datenlogger und alle Anwendungen, bei denen eine feste, aber lösbare Verbindung zwischen Platinen oder Komponenten benötigt wird, insbesondere wenn die Bauteile in flachen Gehäusen untergebracht werden müssen.
Wie wird die Buchsenleiste auf der Leiterplatte montiert?
Die BL 2X36W8 Buchsenleiste ist für die Durchsteckmontage (THT – Through-Hole Technology) konzipiert. Die Pins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend auf der Unterseite verlötet, um eine robuste und dauerhafte elektrische Verbindung zu gewährleisten.
Welche Art von Steckern kann ich mit dieser Buchsenleiste verwenden?
Aufgrund des standardmäßigen Rastermaßes von 2,54 mm können Sie eine Vielzahl von Steckern verwenden, darunter 2×36-polige Stiftleisten, Flachbandkabel mit entsprechenden Steckern, Jumper-Kabel mit 2,54 mm Pin-Abstand und andere kompatible Stecksysteme, die für dieses Rastermaß ausgelegt sind.
Ist die Buchsenleiste für den Einsatz unter extremen Temperaturen oder in industriellen Umgebungen geeignet?
Die Verwendung von Hochtemperatur-Kunststoffen und korrosionsbeständigen Kontakten macht diese Buchsenleiste prinzipiell für anspruchsvolle Umgebungen geeignet. Spezifische Temperaturbereiche und Umgebungsbedingungen sollten jedoch anhand des technischen Datenblatts des Herstellers überprüft werden, um sicherzustellen, dass die Komponente den Anforderungen Ihrer spezifischen Anwendung standhält.
Was bedeutet die Angabe „RM 2,54“?
„RM“ steht in diesem Kontext oft für „Reihenmaß“ oder „Rastermaß“. Zusammen mit der Zahl 2,54 mm beschreibt dies das standardisierte Rastermaß der Pins, also den Abstand zwischen den Mittelpunkten benachbarter Pins, wie bereits erklärt.
