Präzise Konnektivität für anspruchsvolle Elektronikprojekte: BL 2X36G8 2,54

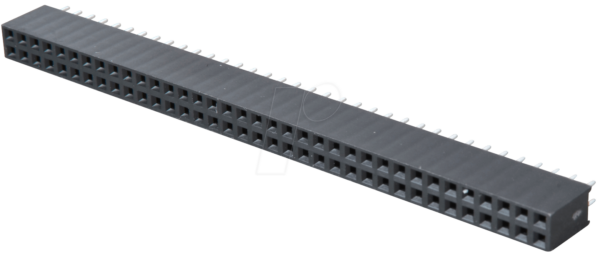

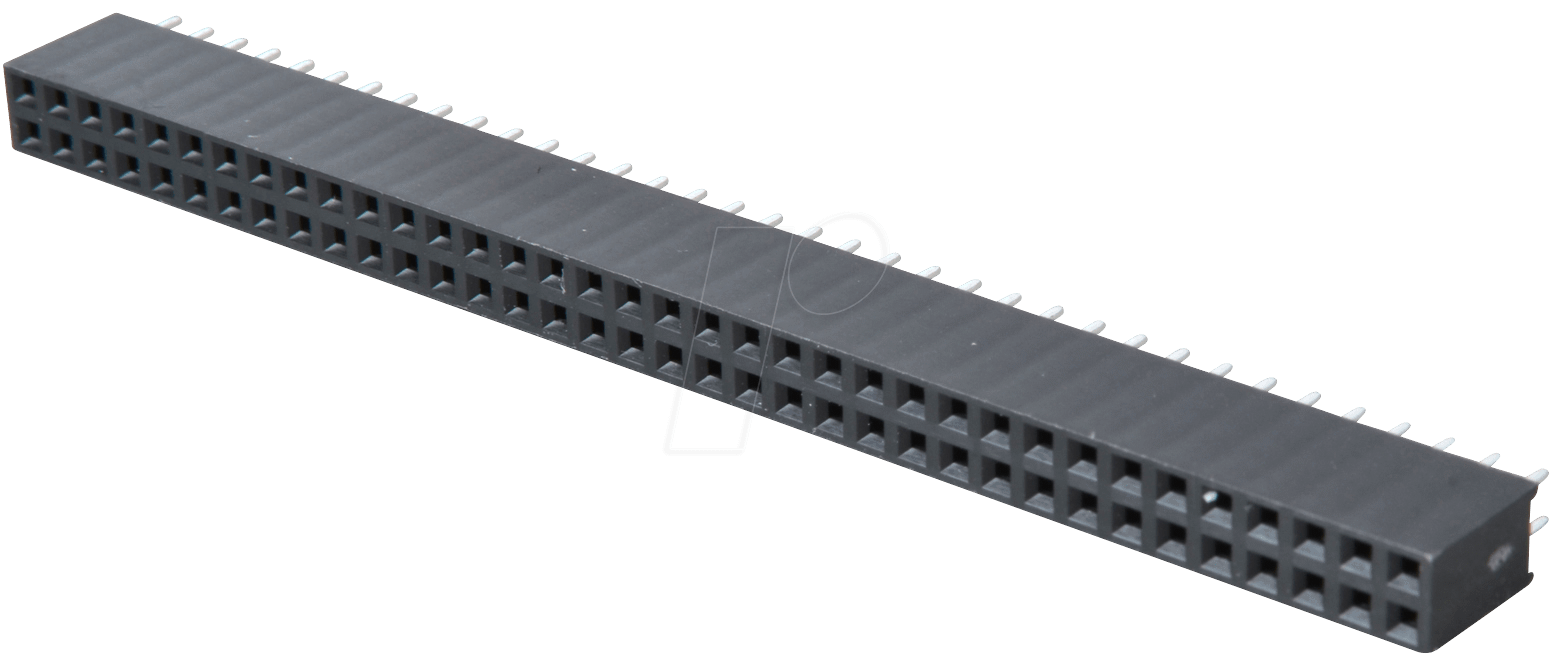

Suchen Sie nach einer robusten und zuverlässigen Lösung für Ihre Elektronikentwicklungen, bei denen eine hohe Pin-Dichte und präzise Signalübertragung unerlässlich sind? Das BL 2X36G8 2,54 – eine 2×36-polige Buchsenleiste mit geradem Pin-Layout, Rastermaß 2,54 mm und einer Bauhöhe von 8,5 mm – wurde speziell für anspruchsvolle Anwendungen in der Prototypenentwicklung, im Maschinenbau und in der industriellen Automatisierung konzipiert. Dieses Bauteil bietet eine überlegene Alternative zu Standardlösungen, indem es eine sichere, stabile und platzsparende Verbindung ermöglicht, die für die Integrität und Leistung komplexer Schaltungen entscheidend ist.
Maximale Funktionalität auf minimalem Raum: Die Vorteile der BL 2X36G8 2,54
Die BL 2X36G8 2,54 zeichnet sich durch eine Reihe herausragender Merkmale aus, die sie zur idealen Wahl für professionelle Anwender machen. Die hohe Pin-Anzahl (72 Pins insgesamt) in einem kompakten Format ermöglicht eine signifikante Reduzierung der Leiterplattenfläche und vereinfacht das Kabelmanagement in dichten Systemen.
- Hohe Pin-Dichte: Mit 2×36 Kontakten bietet diese Buchsenleiste eine außergewöhnlich hohe Anschlussdichte, was sie perfekt für Anwendungen macht, bei denen viele Signale auf engstem Raum geführt werden müssen.
- Präzises Rastermaß: Das standardisierte Rastermaß von 2,54 mm gewährleistet Kompatibilität mit einer breiten Palette von Steckverbindern und Leiterplattendesigns, was die Flexibilität in der Entwicklung erhöht.
- Robuste Bauweise: Die gerade Ausführung und die solide Konstruktion garantieren eine sichere und dauerhafte mechanische Verbindung, selbst unter widrigen Umgebungsbedingungen oder bei häufiger Handhabung.
- Optimale Bauhöhe: Mit einer Bauhöhe von 8,5 mm fügt sich die Buchsenleiste nahtlos in viele Gehäuse- und Designvorgaben ein, ohne die räumlichen Beschränkungen zu beeinträchtigen.
- Zuverlässige Signalintegrität: Die Qualität der Kontakte und das Design der Buchsenleiste minimieren Übergangswiderstände und Signalverluste, was für die zuverlässige Funktion empfindlicher Elektronikkomponenten unerlässlich ist.
- Einfache Montage: Die gerade Ausführung und das definierte Rastermaß vereinfachen den Lötprozess und die Integration in bestehende Schaltungsdesigns.
Technische Spezifikationen und Materialqualität
Die BL 2X36G8 2,54 ist nicht nur ein Verbindungselement, sondern ein präzisionsgefertigtes Bauteil, das auf Langlebigkeit und maximale Leistung ausgelegt ist. Die sorgfältige Auswahl der Materialien und die präzise Fertigung sind entscheidend für die Zuverlässigkeit in professionellen Anwendungen.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste, Stiftleiste |
| Polzahl | 2×36 polig (insgesamt 72 Pins) |
| Rastermaß (Pitch) | 2,54 mm |
| Bauform | Gerade |
| Bauhöhe (H) | 8,5 mm |
| Kontaktmaterial | Hochwertige Legierung (typischerweise Messing oder Bronze) mit Veredelung (z.B. verzinnte oder vergoldete Oberfläche) für optimale Leitfähigkeit und Korrosionsbeständigkeit. Die exakte Spezifikation des Materials gewährleistet geringen Kontaktwiderstand und hohe Lebensdauer. |
| Isolationsmaterial | Hochtemperaturfähiges Thermoplast (z.B. PBT oder PA) mit guter mechanischer Stabilität und elektrischer Isolation. Dies schützt die Kontakte und verhindert Kurzschlüsse. |
| Betriebstemperaturbereich | Stabil über einen weiten Temperaturbereich von typischerweise -40°C bis +105°C, was den Einsatz in industriellen Umgebungen ermöglicht. |
| Anschlusstechnik | Geeignet für Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten. Die Pin-Geometrie ist auf sicheres Einlöten ausgelegt. |
| UL-Zertifizierung | Entspricht relevanten UL-Sicherheitsstandards für elektrische Komponenten, was die Qualität und Sicherheit des Produkts unterstreicht. |
Einsatzgebiete und Anwendungsbereiche
Die BL 2X36G8 2,54 ist ein essenzielles Bauteil für eine Vielzahl von elektronischen Projekten, wo Präzision, Zuverlässigkeit und eine kompakte Bauweise im Vordergrund stehen. Ihre Vielseitigkeit macht sie zu einer Standardkomponente in vielen technischen Disziplinen.
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Fertigungsanlagen und Produktionslinien.
- Embedded Systems: Ideal für die Anbindung von Mikrocontrollern, Erweiterungsmodulen und Peripheriegeräten in komplexen Embedded-Systemen.
- Prototypenentwicklung: Ermöglicht schnelle und flexible Verdrahtung bei der Erstellung und Erprobung neuer Schaltungsdesigns.
- Test- und Messgeräte: Zur Signalführung und Konfiguration in präzisen Prüfapparaturen und Messinstrumenten.
- Medizintechnik: Wo hohe Zuverlässigkeit und minimale Signalverluste kritisch sind, z.B. bei der Anbindung von medizinischen Geräten und Diagnostiksystemen.
- Forschung und Entwicklung: Ein Standardbaustein für akademische und industrielle Forschungsprojekte im Bereich Elektronik und Robotik.
- Signal- und Datenübertragung: Zur stabilen und zuverlässigen Übertragung von digitalen und analogen Signalen in anspruchsvollen Systemarchitekturen.
Häufig gestellte Fragen zu BL 2X36G8 2,54 – 2x36pol. Buchsenl., gerade, RM 2,54, H.: 8,5mm
Kann die BL 2X36G8 2,54 auch für Hochfrequenzanwendungen verwendet werden?
Obwohl die BL 2X36G8 2,54 primär für allgemeine Signalverbindungen konzipiert ist, kann sie unter bestimmten Bedingungen auch für moderate Hochfrequenzanwendungen eingesetzt werden. Die Qualität der Kontakte und das Design minimieren Reflexionen und Dämpfung. Für sehr kritische Hochfrequenzanwendungen mit extrem hohen Frequenzen sind jedoch spezialisierte Koaxialsteckverbinder oder HF-optimierte Leiterplattendesigns ratsam.
Welche Lötverfahren sind für die BL 2X36G8 2,54 empfohlen?
Die BL 2X36G8 2,54 ist für die Durchsteckmontage (THT) konzipiert und lässt sich hervorragend mit Standard-Lötverfahren wie Handlöten oder Wellenlöten verarbeiten. Bei der Wellenlötung ist darauf zu achten, dass das Lotbad die maximale Betriebstemperatur des Isolationsmaterials nicht überschreitet, um Verformungen zu vermeiden.
Was bedeutet das Rastermaß (RM) von 2,54 mm?
Das Rastermaß (RM) von 2,54 mm bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Kontakte. Dieser Wert ist ein Industriestandard und wird oft als 0,1 Zoll ausgedrückt. Er ermöglicht eine einfache und standardisierte Bestückung auf Leiterplatten und gewährleistet Kompatibilität mit vielen anderen elektronischen Komponenten und Steckverbindern.
Wie viele Ampere kann ein einzelner Kontakt der BL 2X36G8 2,54 maximal leiten?
Die maximale Strombelastbarkeit eines einzelnen Kontakts hängt von verschiedenen Faktoren ab, einschließlich der Geometrie des Kontakts, der Kontaktbeschichtung und der Umgebungstemperatur. Typischerweise können Buchsenleisten mit einem Rastermaß von 2,54 mm und dieser Bauform Ströme im Bereich von 1 bis 3 Ampere pro Kontakt sicher handhaben. Für detaillierte Spezifikationen konsultieren Sie bitte das technische Datenblatt des Herstellers, falls verfügbar.
Ist die BL 2X36G8 2,54 gegen Feuchtigkeit und Staub geschützt?
Die BL 2X36G8 2,54 selbst bietet keinen direkten Schutz gegen Feuchtigkeit und Staub im Sinne einer IP-Schutzart. Der Schutz des Bauteils hängt vom umgebenden Gehäuse und der Installation ab. Für Umgebungen mit hoher Feuchtigkeit oder Staubentwicklung wird empfohlen, geeignete Gehäuse oder Vergussmassen zu verwenden, um das Bauteil und die Verbindungen zu schützen.
Können die Kontakte der BL 2X36G8 2,54 nachvergoldet werden, um die Leitfähigkeit zu verbessern?
Das Nachvergolden der Kontakte ist technisch möglich, wird aber für professionelle Anwendungen in der Regel nicht empfohlen, da dies die ursprüngliche Qualität und Spezifikation des Herstellers beeinträchtigen kann. Die BL 2X36G8 2,54 ist bereits mit hochwertigen Kontaktmaterialien und Oberflächenbehandlungen ausgestattet, die für eine optimale Leitfähigkeit und Langlebigkeit sorgen.
Welche maximale Spannung kann die BL 2X36G8 2,54 sicher schalten?
Die maximale Schaltspannung, die von der BL 2X36G8 2,54 sicher gehandhabt werden kann, hängt primär von der Isolationsfestigkeit des Materials und dem Abstand zwischen den Kontakten ab. Üblicherweise sind solche Buchsenleisten für Spannungen bis zu 250 Volt AC oder DC ausgelegt. Für Anwendungen, die höhere Spannungen erfordern, sollten speziell dafür zertifizierte Komponenten verwendet werden.
