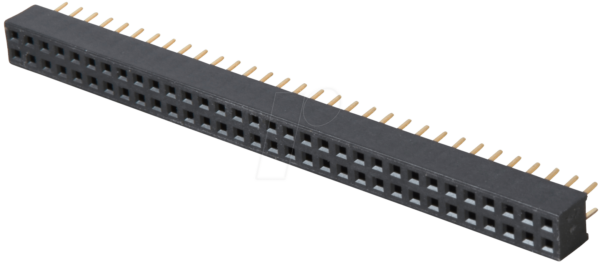

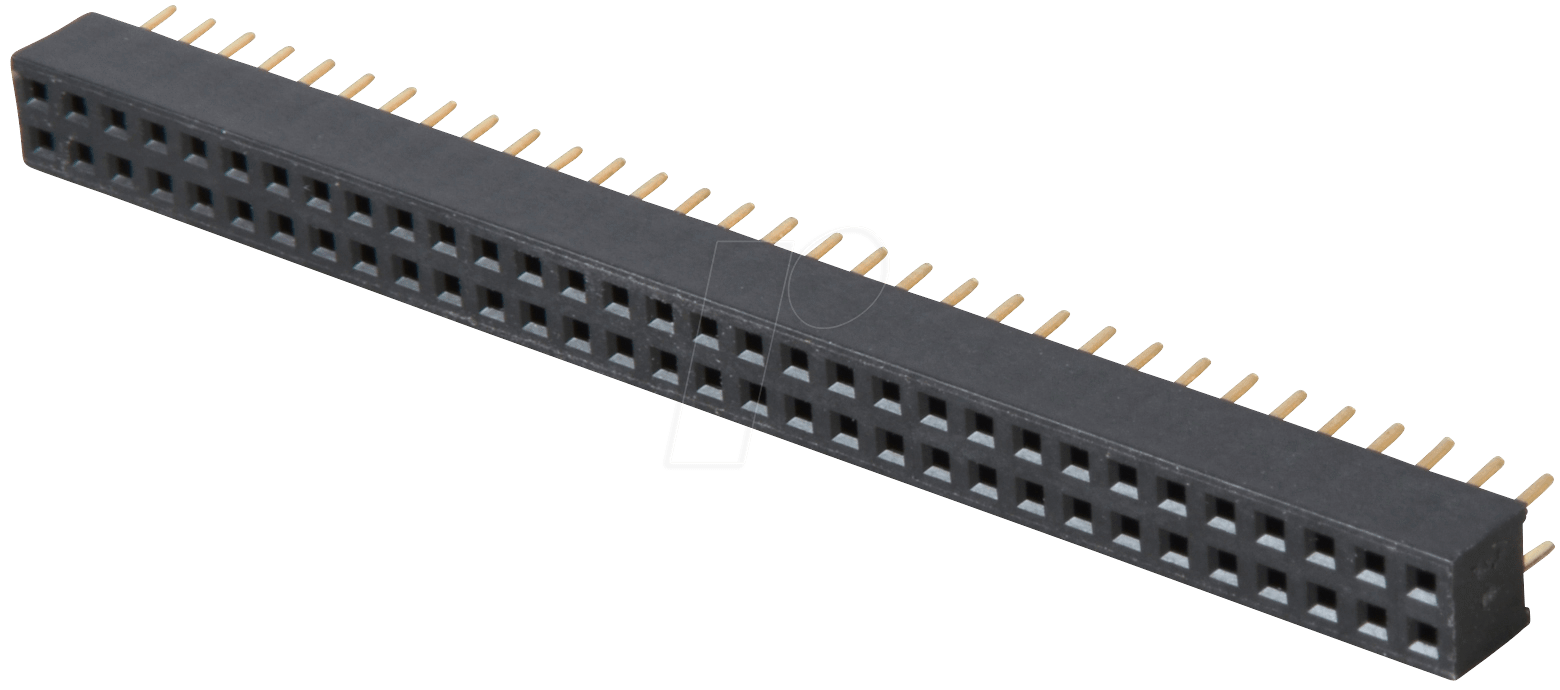

BL 2X32G 2,00 – 2x32pol. Buchsenleiste, gerade, RM 2,00: Präzise Verbindungen für professionelle Elektronikprojekte
Suchen Sie nach einer zuverlässigen und präzisen Lösung zur Verdrahtung Ihrer komplexen Elektroniksysteme? Die BL 2X32G 2,00 – 2x32pol. Buchsenleiste, gerade, RM 2,00 wurde entwickelt, um Entwicklern, Ingenieuren und anspruchsvollen Hobbyisten eine sichere und stabile Schnittstelle für die Datenübertragung und Stromversorgung zu bieten. Sie löst das Problem ineffizienter und potenziell fehleranfälliger Verbindungen, indem sie eine hochintegrierte und physisch robuste Komponente für den Einsatz auf Leiterplatten (PCBs) bereitstellt.
Maximale Anschlussdichte und Signalintegrität
Die BL 2X32G 2,00 zeichnet sich durch ihre außergewöhnliche Anschlussdichte aus. Mit insgesamt 64 Kontakten (2 Reihen à 32 Pins) auf einem Rastermaß von nur 2,00 mm ermöglicht sie eine platzsparende Integration in dicht bestückte Baugruppen. Dies ist entscheidend in Bereichen, wo jeder Millimeter zählt, wie z.B. in kompakter Messtechnik, industriellen Steuerungssystemen oder hochentwickelten Kommunikationsgeräten. Die gerade Bauform und die präzise gefertigten Kontakte gewährleisten eine optimale Signalintegrität, minimieren Übersprechen und sorgen für eine zuverlässige Datenübertragung auch bei hohen Frequenzen.
Überlegene Wahl gegenüber Standardlösungen
Im Vergleich zu einfacheren Steckverbindern oder universellen Kabelverbindungen bietet die BL 2X32G 2,00 eine Reihe signifikanter Vorteile. Die feste Verankerung auf der Leiterplatte durch Lötverbindungen garantiert eine mechanisch hochstabile und dauerhafte Verbindung, die Vibrationen und Temperaturschwankungen standhält. Die definierte Pinbelegung reduziert das Risiko von Fehlverdrahtungen und erleichtert die systematische Fehlersuche. Die hohe Polzahl in kompakter Bauform spart wertvollen Platz auf der Platine, was bei der Entwicklung miniaturisierter Geräte unerlässlich ist. Die Verwendung hochwertiger Materialien und die präzise Fertigung nach industriellen Standards sichern eine lange Lebensdauer und Zuverlässigkeit, auch unter anspruchsvollen Betriebsbedingungen.
Vielfältige Einsatzmöglichkeiten und technische Merkmale
Diese Buchsenleiste ist das Rückgrat für eine Vielzahl von elektronischen Anwendungen. Sie eignet sich hervorragend für:
- Prototyping und Entwicklung: Erleichtert den schnellen und sicheren Anschluss von Messgeräten, externen Modulen oder Entwicklungstools.
- Industrielle Automatisierung: Perfekt für die Anbindung von Sensoren, Aktoren und Steuerungskomponenten in Produktionsanlagen.
- Messtechnik: Bietet eine stabile Schnittstelle für präzise Messungen und Datenerfassung.
- Embedded Systems: Ermöglicht die modulare Erweiterung von Microcontroller-basierten Systemen.
- Telekommunikation: Einsatz in Netzwerkgeräten und Kommunikationsinfrastrukturen für zuverlässige Datenverbindungen.
Detaillierte Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Buchsenleiste, gesteckt |
| Konfiguration | 2 Reihen, 32 polig pro Reihe (Gesamt 64 Pins) |
| Rastermaß (RM) | 2,00 mm |
| Bauform | Gerade (für Durchsteckmontage auf Leiterplatte) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, UL94-V0 zertifiziert für Flammwidrigkeit und hohe Temperaturbeständigkeit |
| Kontaktmaterial | Phosphorbronze mit selektiver Gold-Nickel-Beschichtung für optimale Leitfähigkeit, Korrosionsbeständigkeit und Lötbarkeit |
| Max. Strombelastbarkeit pro Kontakt | Typischerweise 1A bis 2A (abhängig von Leiterbahnbreite und Umgebungstemperatur, siehe Produktdatenblatt für exakte Werte) |
| Max. Spannungsfestigkeit | Typischerweise 500V AC/DC (abhängig vom Abstand der Kontakte und der Isolationsstärke) |
| Betriebstemperaturbereich | -40°C bis +105°C (typischerweise, genaue Spezifikationen können variieren) |
| Isolationswiderstand | > 1000 MΩ bei 500V DC |
| Durchgangswiderstand | < 20 mΩ (initial) |
| Montageart | Lochraster (Through-Hole Technology – THT), erfordert Durchsteckmontage auf Leiterplatte |
| Anzahl der Steckzyklen | Garantiert mindestens 100 Steckzyklen für zuverlässige wiederholte Verbindungen |
Robuste Konstruktion für Langlebigkeit
Die BL 2X32G 2,00 – 2x32pol. Buchsenleiste, gerade, RM 2,00 ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Das Gehäusematerial, typischerweise ein hochwertiger thermoplastischer Kunststoff wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer), bietet exzellente mechanische Festigkeit und eine hohe Temperaturbeständigkeit. Die UL94-V0 Klassifizierung stellt sicher, dass das Material im Brandfall selbstverlöschend ist, was für sicherheitskritische Anwendungen von großer Bedeutung ist. Die Kontakte selbst sind aus robustem Phosphorbronze gefertigt, einer Legierung, die für ihre gute elektrische Leitfähigkeit und mechanische Belastbarkeit bekannt ist. Die entscheidende Veredelung ist die selektive Gold-Nickel-Beschichtung. Diese Schicht bietet eine hervorragende Korrosionsbeständigkeit, verhindert Oxidation der Kontakte, reduziert den Übergangswiderstand und verbessert die Lötbarkeit auf der Leiterplatte erheblich. Diese Kombination aus Materialien und Oberflächenbehandlung gewährleistet eine dauerhaft stabile und verlustarme elektrische Verbindung über viele Jahre hinweg.
Präzise Fertigung und Qualitätskontrolle
Die Spezifikation RM 2,00 gibt das präzise Rastermaß zwischen den Kontaktmittelpunkten an. Dieses kleine Rastermaß ermöglicht eine hohe Packungsdichte, erfordert aber auch eine extrem präzise Fertigung. Die Produktion der BL 2X32G 2,00 erfolgt unter strengen Qualitätskontrollen, um sicherzustellen, dass alle Pins exakt positioniert sind und die Toleranzen eingehalten werden. Dies ist essentiell, damit die Buchsenleiste einwandfrei mit kompatiblen Stiftleisten (Steckern) zusammenpasst und eine sichere elektrische sowie mechanische Verbindung herstellt. Die gerade Ausrichtung der Pins für die Durchsteckmontage ist ein Standarddesignmerkmal, das die einfache und sichere Bestückung von Leiterplatten erleichtert und die mechanische Integrität der Lötstellen unterstützt.
Umfassende Anwendungsunterstützung
Die Wahl der richtigen Verbindungstechnik ist entscheidend für den Erfolg eines Elektronikprojekts. Die BL 2X32G 2,00 – 2x32pol. Buchsenleiste, gerade, RM 2,00 bietet eine professionelle und zukunftssichere Lösung für Entwickler, die Wert auf Leistung, Zuverlässigkeit und Effizienz legen. Ob Sie komplexe Datenlogger entwickeln, industrielle Steuerungen für den robusten Einsatz konfigurieren oder hochauflösende Sensorsysteme implementieren – diese Buchsenleiste liefert die notwendige Stabilität und Konnektivität. Ihre Kompaktheit macht sie auch für die Integration in mobile oder tragbare Geräte attraktiv, wo Platzbeschränkungen eine große Rolle spielen. Die Standardisierung des Rasters und der Pinanzahl erleichtert auch die Wiederverwendbarkeit und Kompatibilität über verschiedene Baugruppen hinweg.
FAQ – Häufig gestellte Fragen zu BL 2X32G 2,00 – 2x32pol. Buchsenleiste, gerade, RM 2,00
Was ist das Rastermaß (RM) und warum ist es wichtig?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte oder Pins an. Bei der BL 2X32G 2,00 beträgt das RM 2,00 mm. Ein kleineres Rastermaß ermöglicht eine höhere Anschlussdichte auf einer gegebenen Fläche der Leiterplatte, was für platzsparende Designs unerlässlich ist. Ein präzises Rastermaß ist entscheidend für die Kompatibilität mit den entsprechenden Gegenstücken (Stiftleisten) und die zuverlässige Signalübertragung.
Für welche Art von Lötverfahren ist diese Buchsenleiste geeignet?
Diese Buchsenleiste ist für die Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten konzipiert. Das bedeutet, die Pins werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und von der Unterseite angelötet. Dies erzeugt sehr stabile und robuste mechanische Verbindungen, die sich gut für Anwendungen mit mechanischer Belastung oder Vibrationen eignen.
Welche maximale Strombelastbarkeit kann ich erwarten?
Die typische maximale Strombelastbarkeit pro Kontakt liegt im Bereich von 1A bis 2A. Diese Angabe ist jedoch stark abhängig von Faktoren wie der Dicke und Breite der Leiterbahnen auf der Leiterplatte, der Umgebungstemperatur und der Art der Lötverbindung. Für exakte Spezifikationen ist immer das Produktdatenblatt des Herstellers zu konsultieren.
Ist die Goldbeschichtung der Kontakte notwendig und welche Vorteile bietet sie?
Ja, die Goldbeschichtung der Kontakte ist ein wichtiges Qualitätsmerkmal. Sie bietet eine ausgezeichnete Korrosionsbeständigkeit, verhindert die Oxidation der Kontakte, was zu einem stabilen Übergangswiderstand führt, und verbessert die Lötbarkeit auf der Leiterplatte erheblich. Dies trägt maßgeblich zur Langlebigkeit und Zuverlässigkeit der Verbindung bei, insbesondere in anspruchsvollen Umgebungen.
Wie viele Pins hat die Buchsenleiste insgesamt?
Die Buchsenleiste verfügt über zwei Reihen mit jeweils 32 Pins, was einer Gesamtzahl von 64 Pins entspricht.
Welche Art von Gegenstück wird für diese Buchsenleiste benötigt?
Für diese Buchsenleiste wird eine kompatible 2×32-polige Stiftleiste mit einem Rastermaß von 2,00 mm benötigt. Achten Sie darauf, dass auch die Stiftleiste die gleiche Bauform (gerade oder gewinkelt) und die passende Pinlänge für Ihre Leiterplatte aufweist.
Kann diese Buchsenleiste auch für analoge Signale verwendet werden?
Absolut. Aufgrund ihrer präzisen Konstruktion und der hochwertigen Kontaktmaterialien eignet sich die BL 2X32G 2,00 hervorragend für die Übertragung sowohl digitaler als auch analoger Signale. Die geringe Kontaktimpedanz und die gute Signalintegrität sind auch für empfindliche analoge Messungen von Vorteil.
