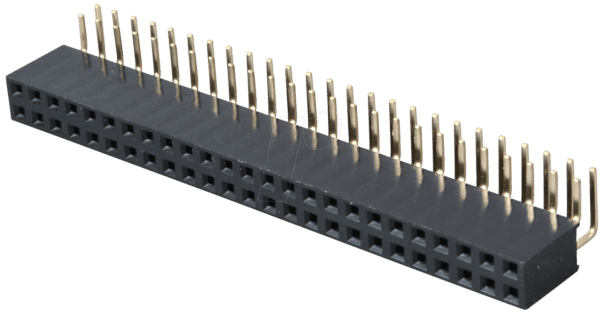

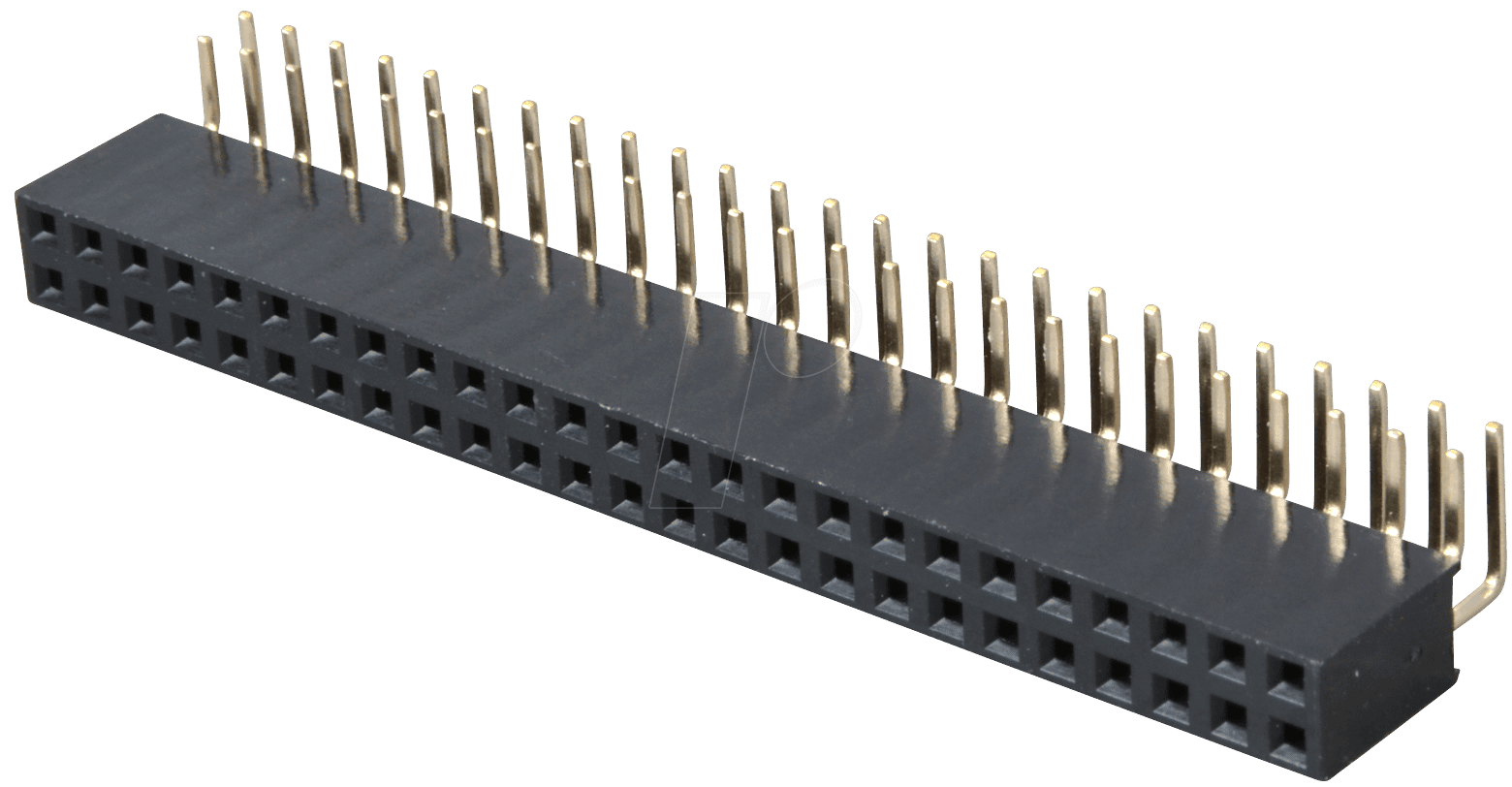

BL 2X25W 2,54 – Die Präzisions-Buchsenleiste für anspruchsvolle Verbindungen
Suchen Sie nach einer zuverlässigen und platzsparenden Lösung für Ihre Elektronikprojekte? Die BL 2X25W 2,54 – 2x25pol. Buchsenleiste, gewinkelt, RM 2,54 ist die ideale Wahl für Entwickler, Hobbyisten und Profis, die eine stabile und qualitativ hochwertige Verbindungskomponente für Leiterplatten benötigen. Sie löst das Problem der umständlichen und potentiell instabilen Direktverdrahtung oder ungeeigneter Stecksysteme, indem sie eine standardisierte und robuste Schnittstelle für eine Vielzahl von Anwendungen bietet.
Optimale Verbindungstechnik für höchste Ansprüche
Die BL 2X25W 2,54 – 2x25pol. Buchsenleiste, gewinkelt, RM 2,54 hebt sich von einfacheren Lösungen durch ihre präzise Fertigung, die robusten Materialien und das durchdachte, gewinkelte Design ab. Diese Buchsenleiste ermöglicht eine sichere und dauerhafte elektrische Verbindung, die für die Signalintegrität und die mechanische Stabilität Ihrer Elektronik entscheidend ist. Der Rastermaß von 2,54 mm ist ein international etablierter Standard, der eine hohe Kompatibilität mit einer breiten Palette von Steckverbindern und anderen Komponenten gewährleistet. Die gewinkelte Bauform ist ein entscheidender Vorteil bei der Leiterplattenbestückung, da sie eine effiziente Raumnutzung im Gehäuse ermöglicht und das Routing von Kabeln erleichtert, was besonders in kompakten Systemen von großer Bedeutung ist.
Konstruktion und Materialgüte für Langlebigkeit
Die Qualität der elektrischen Verbindungen hängt maßgeblich von den verwendeten Materialien ab. Die BL 2X25W 2,54 – 2x25pol. Buchsenleiste, gewinkelt, RM 2,54 ist aus hochwertigen Werkstoffen gefertigt, die sowohl elektrische Leitfähigkeit als auch mechanische Belastbarkeit optimieren.
- Robuster Anschlusskörper: Der Isolierkörper besteht aus einem thermoplastischen Material mit hoher dielektrischer Festigkeit und Temperaturbeständigkeit. Dies schützt die Kontakte vor mechanischen Beschädigungen und Umwelteinflüssen und verhindert Kurzschlüsse.
- Hochleitfähige Kontakte: Die einzelnen Pins der Buchsenleiste sind aus einer Kupferlegierung gefertigt, die eine exzellente elektrische Leitfähigkeit für minimale Signalverluste garantiert. Die Oberflächenbehandlung, oft eine Verzinnung oder Vergoldung, schützt die Kontakte vor Oxidation und Korrosion und sorgt für eine dauerhaft zuverlässige Verbindung.
- Präzisionsgefertigte Pins: Jede der 50 Buchsenpositionen ist präzise gefertigt, um einen festen und sicheren Sitz des Gegensteckers zu gewährleisten. Dies minimiert Wackelkontakte und potenzielle Aussetzer in Ihrer Schaltung.
- Gewinkeltes Design für effizientes Layout: Die 90-Grad-Winkelung der Anschlüsse ist speziell für die Aufputzmontage auf Leiterplatten konzipiert. Dies erlaubt ein optimiertes Leiterbahnen-Routing und eine platzsparende Anordnung von Komponenten auf der Platine, was besonders bei dicht bestückten Platinen von unschätzbarem Wert ist.
- Standard-Rastermaß für universelle Kompatibilität: Mit einem Rastermaß von 2,54 mm (0,1 Zoll) ist diese Buchsenleiste mit einer Vielzahl von Standard-Steckern und Breadboards kompatibel. Dies eröffnet breite Anwendungsmöglichkeiten und vereinfacht die Auswahl von Zubehörteilen.
Vorteile der BL 2X25W 2,54 – 2x25pol. Buchsenleiste, gewinkelt, RM 2,54
Die Wahl der richtigen Verbindungskomponente ist entscheidend für die Performance und Zuverlässigkeit Ihrer elektronischen Systeme. Die BL 2X25W 2,54 – 2x25pol. Buchsenleiste, gewinkelt, RM 2,54 bietet eine Reihe von signifikanten Vorteilen:
- Erhöhte Signalintegrität: Die präzise gefertigten Kontakte und die stabile Konstruktion minimieren Übergangswiderstände und Störeinflüsse, was für die Übertragung von empfindlichen Signalen unerlässlich ist.
- Platzsparende Montage: Das gewinkelte Design erlaubt eine effiziente Nutzung des dreidimensionalen Raumes auf der Leiterplatte und im Gehäuse, was insbesondere bei kompakten Geräten vorteilhaft ist.
- Mechanische Stabilität: Die robuste Bauweise und die präzise Passform der Buchsen gewährleisten eine sichere mechanische Verbindung, die auch Vibrationen standhält und so Ausfälle vermeidet.
- Einfache Implementierung: Die standardisierten Abmessungen und das intuitive Stecksystem vereinfachen den Design- und Montageprozess erheblich.
- Hohe Flexibilität: Durch die Möglichkeit, verschiedene Stecker anzuschließen, ist diese Buchsenleiste für eine breite Palette von Anwendungen adaptierbar, von der Datenerfassung bis zur Steuerung von Motoren.
- Professionelle Ästhetik und Funktionalität: Die klare Struktur und das standardisierte Design tragen zu einem professionellen Erscheinungsbild Ihrer elektronischen Geräte bei.
Detaillierte Spezifikationen im Überblick
Die BL 2X25W 2,54 – 2x25pol. Buchsenleiste, gewinkelt, RM 2,54 ist sorgfältig konstruiert, um den Anforderungen moderner Elektronik gerecht zu werden. Hier sind die relevanten technischen Details:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste, doppeltreihig |
| Anzahl der Pins | 2×25 Pins (Gesamt 50) |
| Rastermaß (Pitch) | 2,54 mm (0,1 Zoll) |
| Bauform | Gewinkelt (90°) |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) |
| Isolationsmaterial | Hochtemperaturbeständiger thermoplastischer Kunststoff (z.B. PBT, PA) |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung (z.B. Verzinnung, Vergoldung) |
| Strombelastbarkeit pro Pin | Typischerweise 1A bis 3A (abhängig von Material und Isolierung) |
| Spannungsfestigkeit | Hohe dielektrische Stärke, ausreichend für typische Elektronikanwendungen |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch, genaue Werte je nach Materialspezifikation) |
| Farbe des Isolierkörpers | Schwarz oder Grau (typisch für technische Komponenten) |
| Anwendungsschwerpunkte | Leiterplattenverbindung, Signalübertragung, Stromversorgung, Prototypenbau, industrielle Automatisierung |
Anwendungsgebiete: Wo die BL 2X25W 2,54 ihre Stärken ausspielt
Die Vielseitigkeit der BL 2X25W 2,54 – 2x25pol. Buchsenleiste, gewinkelt, RM 2,54 macht sie zu einem unverzichtbaren Bestandteil in einer Vielzahl von elektronischen Systemen:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen. Die robuste Bauweise und die zuverlässige Verbindung gewährleisten einen störungsfreien Betrieb.
- Prototypenentwicklung und Messtechnik: Ideal für den Einsatz auf Breadboards oder zur Erstellung von Testaufbauten, wo Flexibilität und einfache Austauschbarkeit von Komponenten gefragt sind.
- Computer-Hardware: Häufig verwendet in internen Verbindungen von Computern, z.B. für Anschlussblenden oder zur Erweiterung von Schnittstellen.
- Unterhaltungselektronik: In der Entwicklung von Audio-, Video- und Netzwerkgeräten zur internen Signalweiterleitung.
- Embedded Systems: Als Schnittstelle zwischen Mikrocontrollern und externen Modulen oder Peripheriegeräten in anspruchsvollen Projekten.
- Forschung und Entwicklung: Ein Standardbauteil für Entwickler und Ingenieure, die komplexe Schaltungen aufbauen und testen.
FAQ – Häufig gestellte Fragen zu BL 2X25W 2,54 – 2x25pol. Buchsenleiste, gewinkelt, RM 2,54
Was bedeutet das Rastermaß von 2,54 mm?
Das Rastermaß von 2,54 mm, oft auch als 0,1 Zoll bezeichnet, ist ein international weit verbreiteter Standard für den Pin-Abstand auf Leiterplatten und Steckverbindern. Es gewährleistet eine hohe Kompatibilität mit einer breiten Palette von elektronischen Komponenten und ist das gängigste Maß für viele Hobby- und Industrieanwendungen.
Ist die Buchsenleiste für hohe Ströme geeignet?
Die Strombelastbarkeit pro Pin liegt typischerweise im Bereich von 1A bis 3A, abhängig von der genauen Materialspezifikation und der Oberflächenveredelung. Für Anwendungen, die deutlich höhere Ströme erfordern, sollten spezialisierte Steckverbinder in Betracht gezogen werden. Für die meisten Signal- und moderate Stromversorgungsanwendungen ist sie jedoch bestens geeignet.
Welche Art von Steckern kann ich mit dieser Buchsenleiste verwenden?
Diese Buchsenleiste ist für die Aufnahme von männlichen Steckern (Stiftleisten) mit einem Rastermaß von 2,54 mm konzipiert. Dies umfasst eine Vielzahl von ein- und mehrreihigen Stiftleisten, Flachbandkabelsteckern und speziellen Adaptersteckern, die den 2,54 mm Standard erfüllen.
Wie wird die Buchsenleiste auf der Leiterplatte befestigt?
Die BL 2X25W 2,54 ist für die Durchsteckmontage (THT – Through-Hole Technology) konzipiert. Das bedeutet, dass die Pins durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend auf der Lötseite verlötet werden, um eine mechanisch stabile und elektrisch leitende Verbindung zu gewährleisten.
Warum ist das gewinkelte Design vorteilhaft?
Das 90-Grad-Winkeldesign ermöglicht eine senkrechte Montage der Buchsenleiste auf der Leiterplatte. Dies ist äußerst nützlich, um Platz auf der Platine zu sparen und das Routing von Kabeln in einem Gehäuse zu optimieren. Es erleichtert auch den Anschluss von externen Komponenten, die senkrecht zur Leiterplatte positioniert werden müssen.
Ist die Buchsenleiste hitzebeständig?
Ja, der verwendete Isolierkörper besteht aus einem Hochtemperatur-thermoplastischen Kunststoff, der eine gute Hitzebeständigkeit aufweist. Dies ermöglicht die Lötbarkeit im Reflow-Prozess oder durch manuelles Löten und stellt sicher, dass die Buchsenleiste auch bei erhöhten Betriebstemperaturen ihre Form und Funktionalität behält. Der typische Betriebstemperaturbereich liegt oft zwischen -40°C und +85°C.
Welche Oberflächenveredelung haben die Kontakte?
Die Kontakte sind typischerweise mit einer Metallschicht veredelt, um die elektrische Leitfähigkeit zu verbessern und Korrosion zu verhindern. Gängige Veredelungen sind Verzinnung (für gute Lötbarkeit und Korrosionsschutz) oder Vergoldung (für höchste Leitfähigkeit und langfristigen Schutz vor Oxidation, besonders bei empfindlichen Signalen).
