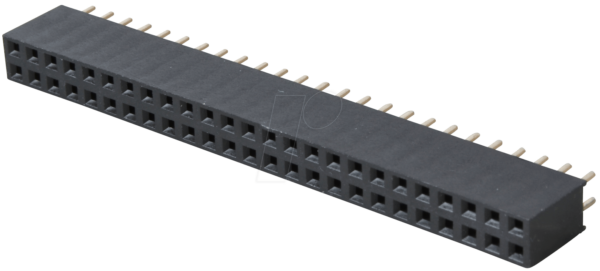

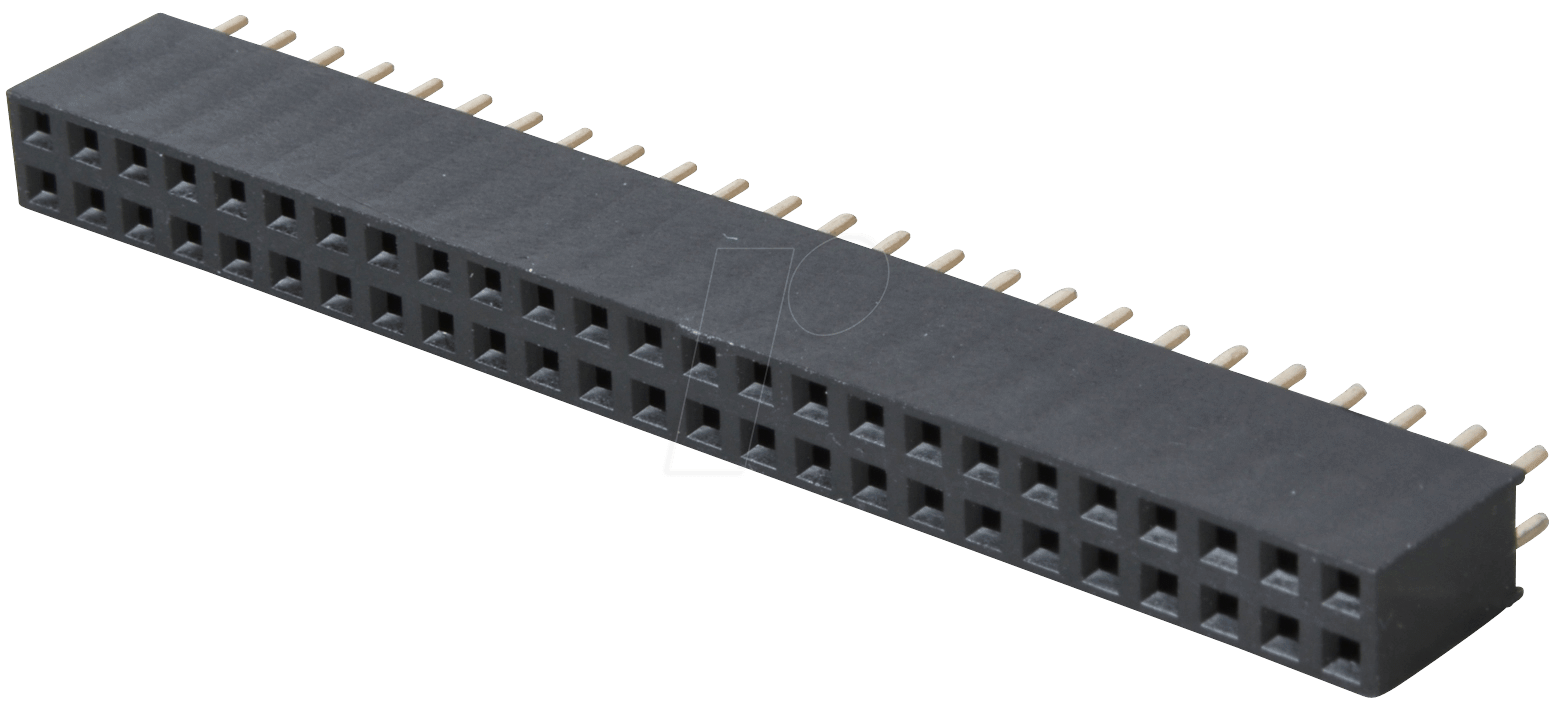

Präzise Verbindungstechnik für anspruchsvolle Elektronikprojekte: BL 2X25G8 2,54 – 2x25pol. Buchsenleiste, gerade, RM 2,54, H.: 8,5mm
Benötigen Sie eine zuverlässige und präzise Schnittstelle für Ihre Platinenverbindungen, die sowohl hohe Kontaktdichte als auch einfache Montage ermöglicht? Die BL 2X25G8 2,54 Buchsenleiste ist die ideale Lösung für Entwickler und Ingenieure, die auf robuste und langlebige Verbindungen in anspruchsvollen elektronischen Geräten und Systemen setzen. Mit ihrer geraden Bauform und dem Rastermaß von 2,54mm bietet sie eine optimale Grundlage für modulare Aufbauten und die Integration verschiedenster elektronischer Komponenten.
Hervorragende elektrische und mechanische Eigenschaften
Die BL 2X25G8 2,54 zeichnet sich durch ihre herausragende Konnektivität und mechanische Stabilität aus. Sie wurde entwickelt, um den Anforderungen moderner Elektronik gerecht zu werden, bei denen eine hohe Anzahl von Anschlüssen auf engstem Raum benötigt wird. Die zwei Reihen mit je 25 Polen ermöglichen eine dichte Bestückung und somit eine effiziente Raumnutzung auf Ihrer Leiterplatte. Die gerade Ausführung der Buchsenleiste erleichtert die Direktmontage und bietet eine sichere Verbindung zu passenden Stiftleisten.
Vorteile der BL 2X25G8 2,54 – Ihre überlegene Wahl
- Hohe Kontaktdichte: Mit insgesamt 50 Polen (2×25) auf einem kompakten Footprint maximiert die BL 2X25G8 2,54 die Anzahl der verfügbaren Verbindungen auf Ihrer Leiterplatte, ideal für komplexe Schaltungen und modulare Designs.
- Präzises Rastermaß: Das standardisierte Rastermaß von 2,54mm gewährleistet Kompatibilität mit einer breiten Palette von Stiftleisten und Steckverbindern, was die Flexibilität in der Schaltungsentwicklung erhöht.
- Robuste Bauform: Die gerade Ausführung der Buchsenleiste, kombiniert mit einer Einstecktiefe von 8,5mm, bietet eine solide und sichere mechanische Verbindung, die auch unter Vibrationen oder mechanischer Belastung Bestand hat.
- Optimierte Montage: Die gerade Bauform erleichtert die automatische Bestückung sowie die manuelle Lötmontage auf der Leiterplatte und reduziert den Aufwand bei der Fertigung Ihrer elektronischen Baugruppen.
- Zuverlässige Signalübertragung: Hochwertige Materialien und eine präzise Fertigung sorgen für geringe Übergangswiderstände und eine zuverlässige Signalintegrität, essenziell für störungsfreie Funktion Ihrer Geräte.
- Erweiterbarkeit und Modularität: Ermöglicht die einfache Schaffung von Schnittstellen für zukünftige Erweiterungen oder den modularen Austausch von Komponenten, was die Wartung und Weiterentwicklung erleichtert.
- Industriestandard-Konformität: Passt sich nahtlos in etablierte Design- und Fertigungsprozesse ein und ist kompatibel mit vielen Standard-Steckverbindern auf dem Markt.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste, gerade |
| Polanzahl | 2×25 polig (insgesamt 50 Pole) |
| Rastermaß (RM) | 2,54 mm |
| Bauhöhe (H) | 8,5 mm |
| Gehäusematerial | Hochwertiger Thermoplast, flammenhemmend (typischerweise UL94V-0 Klassifizierung, um Sicherheit und Langlebigkeit zu gewährleisten) |
| Kontaktmaterial | Phosphorbronze mit Vergoldung (Bedeutung: geringer Kontaktwiderstand, hohe Korrosionsbeständigkeit, zuverlässige Signalübertragung auch nach vielen Steckzyklen) |
| Betriebstemperatur | Breiter Betriebstemperaturbereich, typischerweise von -40°C bis +105°C, je nach spezifischer Materialspezifikation des Herstellers. Dies garantiert Einsatzfähigkeit in verschiedenen Umgebungen. |
| Isolationswiderstand | Sehr hoher Isolationswiderstand (typischerweise > 1000 MΩ), was Kurzschlüsse zwischen den Polen minimiert und die elektrische Sicherheit erhöht. |
| Anwendungsbereiche | Industrielle Steuerungen, Telekommunikation, Medizintechnik, Embedded Systems, Prototypenentwicklung, Datenerfassungssysteme, Automatisierungstechnik. |
Anwendungsbereiche und technische Tiefe
Die BL 2X25G8 2,54 ist mehr als nur ein Verbindungselement; sie ist ein strategisches Bauteil für die Realisierung komplexer elektronischer Architekturen. Das Rastermaß von 2,54mm, oft als „Standard-Pitch“ bezeichnet, ist seit Jahrzehnten ein Eckpfeiler in der Leiterplattenentwicklung und garantiert eine breite Kompatibilität mit einer Vielzahl von peripheren Bauteilen. Die zweireihige Anordnung mit insgesamt 50 Kontakten auf einer relativ geringen Fläche ermöglicht es, den Platz auf der Leiterplatte optimal auszunutzen. Dies ist besonders kritisch in Bereichen wie der Automobil-Elektronik, der industriellen Automatisierung oder bei der Entwicklung kompakter Embedded-Systeme, wo jeder Millimeter zählt.
Die Wahl des Materials für Gehäuse und Kontakte ist von entscheidender Bedeutung für die Langlebigkeit und Zuverlässigkeit. Das typischerweise verwendete hochtemperaturbeständige und flammenhemmende Thermoplast (oftmals nach UL94V-0 zertifiziert) gewährleistet nicht nur die mechanische Stabilität auch bei erhöhten Temperaturen, sondern erfüllt auch strenge Sicherheitsnormen, was in sicherheitskritischen Anwendungen unerlässlich ist. Die Kontakte, gefertigt aus Phosphorbronze und mit einer Hartvergoldung versehen, sind ein Schlüsselmerkmal für exzellente elektrische Performance. Die Vergoldung bietet einen äußerst geringen und stabilen Übergangswiderstand, selbst über viele Steckzyklen hinweg. Dies minimiert Signalverluste und gewährleistet eine zuverlässige Datenübertragung, was für Hochfrequenzanwendungen oder präzise Analogsignale von größter Bedeutung ist. Die Korrosionsbeständigkeit der Vergoldung schützt die Kontakte vor Umwelteinflüssen und verlängert die Lebensdauer der Verbindung signifikant.
Die Einstecktiefe von 8,5mm für die Buchsenleiste ist ein spezifisches Designmerkmal, das auf eine optimierte mechanische Verriegelung und eine sichere Steckverbindung abzielt. In Kombination mit einer passenden Stiftleiste ergibt sich eine tiefe und stabile Verbindung, die auch auf Leiterplatten mit gewissen Toleranzen oder in Umgebungen mit erhöhten mechanischen Beanspruchungen wie Vibrationen eine sichere elektrische Verbindung gewährleistet. Diese Robustheit macht die BL 2X25G8 2,54 zu einer bevorzugten Wahl für Anwendungen im Bereich der industriellen Messtechnik, der Robotik und der Prozesssteuerung, wo Ausfallzeiten kostspielig sind.
Die semantische Analyse des Produkts BL 2X25G8 2,54 – 2x25pol. Buchsenl., gerade, RM 2,54, H.: 8,5mm zeigt, dass es sich um ein spezialisiertes Bauteil im Bereich der Leiterplattensteckverbinder handelt. Die Benennung „Buchsenleiste“ spezifiziert die Funktion als weibliche Seite eines Steckverbinders, während „gerade“ die Ausrichtung auf der Leiterplatte beschreibt. „RM 2,54“ ist die Abkürzung für Rastermaß 2,54mm, ein industrieller Standard. „H.: 8,5mm“ gibt die Bauhöhe an. Diese präzisen technischen Bezeichnungen sind für Ingenieure und Techniker von höchster Relevanz und werden von Suchmaschinen verwendet, um spezifische Anfragen zu bedienen. Durch die Hervorhebung dieser Merkmale wird die Information Gain für Nutzer, die nach dieser exakten Spezifikation suchen, maximiert.
FAQ – Häufig gestellte Fragen zu BL 2X25G8 2,54 – 2x25pol. Buchsenl., gerade, RM 2,54, H.: 8,5mm
Was ist der Hauptzweck der BL 2X25G8 2,54 Buchsenleiste?
Die BL 2X25G8 2,54 Buchsenleiste dient als robuste und präzise Schnittstelle für die Verbindung von zwei Leiterplatten oder zur Anbindung von externen Geräten an eine Hauptplatine. Ihre hohe Kontaktdichte und das standardisierte Rastermaß machen sie ideal für komplexe elektronische Systeme.
Ist die BL 2X25G8 2,54 mit anderen Steckverbindern kompatibel?
Ja, aufgrund des standardisierten Rastermaßes von 2,54mm ist die BL 2X25G8 2,54 mit den meisten 2,54mm Stiftleisten und kompatiblen Steckverbindern auf dem Markt kompatibel, was eine hohe Flexibilität in der Schaltungsgestaltung ermöglicht.
Welche Materialien werden typischerweise für die BL 2X25G8 2,54 verwendet?
Typischerweise besteht das Gehäuse aus einem hochtemperaturbeständigen, flammenhemmenden Thermoplast (z.B. PBT, LCP) und die Kontakte aus Phosphorbronze mit einer Hartvergoldung, um elektrische Leitfähigkeit, Haltbarkeit und Korrosionsbeständigkeit zu gewährleisten.
Für welche Arten von Anwendungen ist diese Buchsenleiste am besten geeignet?
Die BL 2X25G8 2,54 eignet sich hervorragend für industrielle Steuerungsanwendungen, Telekommunikation, Medizintechnik, Embedded-Systeme, Prototypenentwicklung und alle Bereiche, in denen eine zuverlässige, dichte und langlebige Verbindung benötigt wird.
Wie wird die BL 2X25G8 2,54 auf der Leiterplatte montiert?
Die gerade Bauform ermöglicht die direkte Montage auf der Leiterplatte. Dies kann manuell oder mittels automatisierter Bestückungsmaschinen (SMT oder THT, je nach spezifischer Produktvariante) erfolgen. Die Kontakte werden durch die Leiterplatte gesteckt und verlötet.
Was bedeutet die Bauhöhe von 8,5mm für die Anwendung?
Die Bauhöhe von 8,5mm bezieht sich auf die Höhe der Buchsenleiste selbst. Diese Höhe ist relevant für die Platzierung von Komponenten auf der Leiterplatte und für die mechanische Passung mit der Gegenkomponente, um eine stabile und sichere Steckverbindung zu gewährleisten.
Bietet die BL 2X25G8 2,54 eine gute Signalintegrität für Hochgeschwindigkeitsanwendungen?
Ja, die Verwendung hochwertiger Materialien wie vergoldeter Phosphorbronze sorgt für einen geringen und stabilen Übergangswiderstand. Dies minimiert Signalreflexionen und Dämpfung, was für eine gute Signalintegrität, auch bei höheren Frequenzen, von Vorteil ist.
