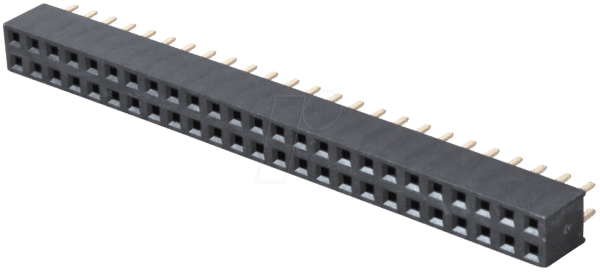

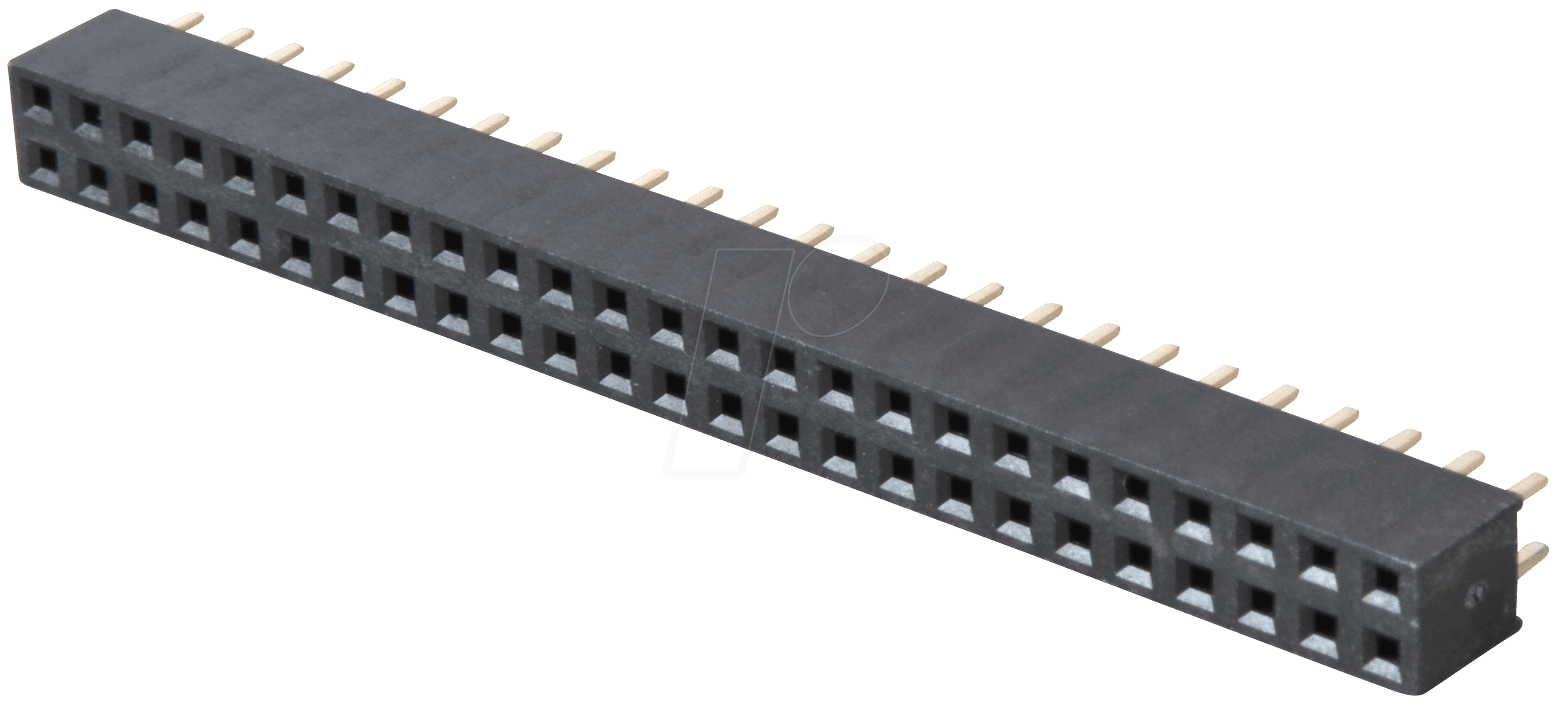

BL 2X25G 2,54 – Die Präzisions-Buchsenleiste für anspruchsvolle Verbindungen
Für Ingenieure, Entwickler und Hobbyisten, die zuverlässige und platzsparende Schnittstellen in ihren Elektronikprojekten benötigen, bietet die BL 2X25G 2,54 – 2x25pol. Buchsenleiste, gerade, RM 2,54 die ideale Lösung. Diese Buchsenleiste adressiert die Herausforderung, eine hohe Pin-Dichte mit robuster mechanischer Integrität zu verbinden, was insbesondere bei komplexen Schaltungsdesigns und der Integration in begrenzte Gehäuse von entscheidender Bedeutung ist.
Maximale Konnektivität auf minimalem Raum: Die Vorteile der BL 2X25G 2,54
Die BL 2X25G 2,54 zeichnet sich durch ihre herausragende Leistungsfähigkeit und Zuverlässigkeit aus. Ihre doppelreihige Konfiguration mit einer Pin-Anzahl von 2×25 ermöglicht eine signifikant höhere Anschlussdichte im Vergleich zu einreihigen Leisten oder solchen mit größerem Rastermaß. Dies ist entscheidend, wenn es darum geht, komplexe Signalpfade oder eine Vielzahl von Steuerleitungen auf engstem Raum zu realisieren, ohne Kompromisse bei der Signalintegrität oder der mechanischen Stabilität einzugehen. Die gerade Bauform erleichtert zudem die Montage auf Leiterplatten und die anschließende Verkabelung, was den Entwicklungsprozess beschleunigt und Fehlerquellen minimiert.
- Hohe Pin-Dichte: 50 Kontakte auf kleinstem Raum, ideal für kompakte Designs.
- Zuverlässige Signalübertragung: Optimiert für klare und stabile elektrische Verbindungen.
- Robuste Konstruktion: Gewährleistet Langlebigkeit und Beständigkeit auch unter anspruchsvollen Bedingungen.
- Einfache Montage: Die gerade Ausrichtung vereinfacht das Löten und die Integration in Schaltungen.
- Standardisierte Pin-Belegung: Ermöglicht breite Kompatibilität mit gängigen Stecksystemen.
- Platzersparnis: Reduziert den benötigten Footprint auf der Leiterplatte erheblich.
Technische Spezifikationen und Materialqualitäten
Die BL 2X25G 2,54 – 2x25pol. Buchsenleiste, gerade, RM 2,54 ist konzipiert für höchste Ansprüche an Material und Verarbeitung. Dies spiegelt sich in der Auswahl der Komponenten wider, die auf Langlebigkeit, elektrische Leitfähigkeit und mechanische Belastbarkeit ausgelegt sind. Das verwendete Gehäusematerial ist in der Regel ein Hochleistungskunststoff, der eine exzellente elektrische Isolation bietet und gleichzeitig resistent gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen ist. Die Kontakte selbst sind oft aus einer hochwertigen Legierung gefertigt, die für eine optimale Leitfähigkeit und Korrosionsbeständigkeit sorgt, was für eine dauerhaft zuverlässige Signalübertragung unerlässlich ist.
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Buchsenleiste, Doppelreihe |
| Polzahl | 2×25 polig (insgesamt 50 Pins) |
| Rastermaß (RM) | 2,54 mm |
| Bauform | Gerade (für Durchsteckmontage auf Leiterplatte) |
| Gehäusematerial | Hochtemperaturbeständiger Thermoplast (typischerweise PBT oder PA), halogenfrei für umweltfreundlichere Anwendung. Bietet hervorragende elektrische Isolation und mechanische Stabilität. |
| Kontaktmaterial | Phosphorbronze oder Messing mit einer Oberflächenveredelung wie Zinn oder einer Goldlegierung zur Gewährleistung optimaler Leitfähigkeit und Korrosionsschutz. |
| Nennstrom pro Kontakt | Typischerweise im Bereich von 2-3 Ampere, abhängig von der spezifischen Ausführung und den Umgebungsbedingungen. Dies ermöglicht die Übertragung von Signal- und moderaten Leistungströmen. |
| Betriebstemperaturbereich | Breit gefächert, oft von -40°C bis +105°C oder höher, um den Einsatz in industriellen und anspruchsvollen Umgebungen zu ermöglichen. |
| Isolationswiderstand | Hoher Isolationswiderstand (typischerweise > 10^9 Ohm), der eine zuverlässige Trennung zwischen benachbarten Kontakten gewährleistet und Signalintegrität schützt. |
| Mechanische Lebensdauer | Konstruiert für eine hohe Zyklenzahl bei wiederholtem Ein- und Ausstecken, oft im Bereich von 500 bis 1000 Zyklen, was eine langfristige Einsatzfähigkeit sichert. |
Anwendungsbereiche und Systemintegration
Die BL 2X25G 2,54 – 2x25pol. Buchsenleiste, gerade, RM 2,54 findet ihren Einsatz in einer Vielzahl von anspruchsvollen Applikationen. In der industriellen Automatisierung dient sie als Schnittstelle für die Verbindung von Steuergeräten, Sensoren und Aktoren, wo Zuverlässigkeit und eine hohe Pin-Dichte unabdingbar sind. Im Bereich der Messtechnik und Labortechnik ermöglicht sie den schnellen und sicheren Anschluss von Messinstrumenten und Prüfaufbauten. Auch im Prototypenbau und in der Entwicklung komplexer elektronischer Systeme, beispielsweise in der Medizintechnik, Telekommunikation oder im Bereich Embedded Systems, stellt sie eine robuste und effiziente Lösung dar. Die gerade Bauform mit einem Rastermaß von 2,54 mm ist ein weit verbreiteter Standard, was die Kompatibilität mit einer breiten Palette von Gegensteckern und Kabelkonfektionen sicherstellt.
Anwendung in der industriellen Automatisierung
In industriellen Steuerungs- und Überwachungssystemen ist die BL 2X25G 2,54 die ideale Wahl für die Verdrahtung von SPS-Modulen, dezentralen I/O-Peripheriegeräten und Schnittstellen zu Bedienfeldern. Ihre Robustheit gegenüber Vibrationen, Temperaturschwankungen und industrieller Umgebung schützt vor Ausfällen und sorgt für eine kontinuierliche Datenübertragung. Die hohe Kontaktanzahl erlaubt die Übertragung einer Vielzahl von digitalen und analogen Signalen sowie von Kommunikationsprotokollen.
Einsatz in der Messtechnik und im Testaufbau
Bei der Entwicklung und dem Betrieb von Mess- und Prüfsystemen ist eine präzise und stabile Verbindung unerlässlich. Die BL 2X25G 2,54 ermöglicht den Aufbau kompakter und flexibler Prüfadapter, die eine schnelle Konfiguration und Umrüstung erlauben. Sie dient als zuverlässiger Anschluss für Messinstrumente, Datenlogger und Signalgeneratoren, wo auch kleinste Signalverfälschungen vermieden werden müssen.
Prototyping und Embedded Systems
Für die Entwicklung neuer Produkte und Embedded Systems ist die BL 2X25G 2,54 eine wertvolle Komponente. Sie erlaubt Entwicklern, komplexe Funktionen auf kleinen Leiterplattengrößen zu realisieren und eine einfache Anbindung externer Module oder Peripherieeinheiten zu gewährleisten. Die Standardisierung des Rastermaßes erleichtert die Beschaffung von passenden Steckverbindern und Kabeln.
FAQs – Häufig gestellte Fragen zu BL 2X25G 2,54 – 2x25pol. Buchsenleiste, gerade, RM 2,54
Was bedeutet RM 2,54?
RM steht für Rastermaß und gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. RM 2,54 bedeutet, dass die Pins im Abstand von 2,54 Millimetern zueinander angeordnet sind. Dies ist ein weit verbreiteter Standard in der Elektronikindustrie und wird oft als 0,1 Zoll bezeichnet.
Ist die Buchsenleiste für die Durchsteckmontage (THT) geeignet?
Ja, die BL 2X25G 2,54 – 2x25pol. Buchsenleiste, gerade, RM 2,54 ist speziell für die Durchsteckmontage auf Leiterplatten konzipiert. Die Pins sind dazu ausgelegt, durch vorgebohrte Löcher auf der Leiterplatte gesteckt und auf der Lötseite fixiert zu werden.
Welche Art von Gegenstecker wird benötigt?
Für diese Buchsenleiste wird ein passender Stiftleisten-Steckverbinder (Stiftleiste) mit einem Rastermaß von 2,54 mm und der entsprechenden Anzahl von Reihen und Pins benötigt. Gängige Bezeichnungen sind z.B. Stiftleisten 2×25 polig mit RM 2,54.
Ist die Buchsenleiste für hohe Ströme geeignet?
Die Nennstrombelastbarkeit pro Kontakt liegt typischerweise im Bereich von 2-3 Ampere. Für höhere Stromanforderungen sind spezielle Buchsenleisten mit größerem Rastermaß oder speziellen Kontakten erforderlich. Für Signalübertragung und moderate Lasten ist sie jedoch bestens geeignet.
Ist das Gehäusematerial halogenfrei?
Viele moderne Buchsenleisten, einschließlich der BL 2X25G 2,54, werden aus halogenfreien Materialien gefertigt. Dies ist besonders wichtig für Anwendungen, bei denen Umweltauflagen oder Brandschutzbestimmungen eine Rolle spielen. Bitte überprüfen Sie die spezifische Produktdokumentation für genaue Materialangaben.
Wie wirkt sich die gerade Bauform auf die Anwendung aus?
Die gerade Bauform vereinfacht die Montage auf der Leiterplatte und die anschließende Verkabelung erheblich. Sie ermöglicht eine flache Integration auf der Platine und erleichtert das Ausrichten und Anstecken von Gegensteckern, was besonders bei dicht bestückten Leiterplatten von Vorteil ist.
Welche Vorteile bietet die doppelte Reihe im Vergleich zu einer einzelnen Reihe?
Eine doppelte Reihe (2×25 polig) ermöglicht die Verdopplung der Kontaktanzahl auf derselben Fläche im Vergleich zu einer einzelnen Reihe. Dies ist entscheidend für Anwendungen, die eine hohe Anzahl von Signalen oder Steuerleitungen auf engstem Raum übertragen müssen, ohne dass die Leiterplattengröße unnötig anwächst.
