Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte

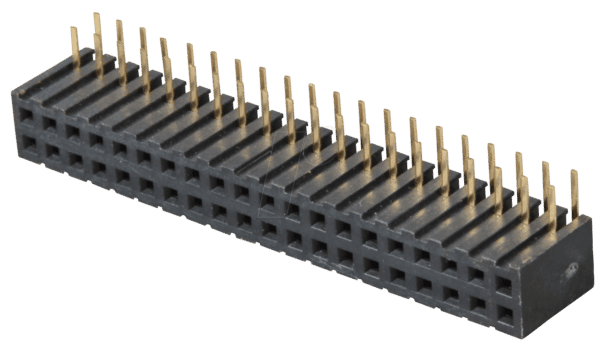

Sie suchen nach einer zuverlässigen und platzsparenden Lösung zur Verbindung von Leiterplattenkomponenten? Die gewinkelte Buchsenleiste BL 2X20W 2,00 – 2x20pol. mit einem Rastermaß von 2,00 mm ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf Präzision, Langlebigkeit und effiziente Raumnutzung in ihren Schaltungen legen. Diese Buchsenleiste minimiert Verkabelungsaufwand und ermöglicht eine saubere, gerichtete Signalübertragung.
Warum BL 2X20W 2,00 die überlegene Wahl ist
Im Gegensatz zu Standard-Flachbandkabelverbindern oder geraden Buchsenleisten bietet die gewinkelte Bauform der BL 2X20W 2,00 einen entscheidenden Vorteil: Sie ermöglicht eine 90-Grad-Drehung der Verbindungsrichtung. Dies ist unerlässlich, um beengte Platzverhältnisse auf Leiterplatten auszunutzen, die Führung von Kabelbäumen zu optimieren und unerwünschte mechanische Belastungen auf Steckverbindungen zu vermeiden. Das Rastermaß von 2,00 mm ist für Anwendungen prädestiniert, bei denen hohe Pin-Dichte gefragt ist, ohne Kompromisse bei der Robustheit einzugehen.
Technische Spezifikationen und herausragende Merkmale
Die BL 2X20W 2,00 – 2x20pol. Buchsenleiste, gewinkelt, RM 2,00 zeichnet sich durch eine Reihe von Merkmalen aus, die sie für professionelle Anwendungen prädestinieren:
- Hohe Pin-Dichte: Mit 2×20 Pins auf einem kompakten Raum von nur 2,00 mm Rastermaß ermöglicht die Leiste eine effiziente Nutzung der verfügbaren Fläche auf Ihrer Leiterplatte.
- Gewinkelte Bauform: Die 90-Grad-Winkelung der Kontakte erleichtert die Anordnung von Komponenten und die Kabelverlegung, besonders in Gehäusen mit begrenztem Platzangebot.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, gewährleistet die Buchsenleiste eine sichere und dauerhafte elektrische Verbindung.
- Zuverlässige Signalübertragung: Das präzise gefertigte Kontaktsystem minimiert Übergangswiderstände und sorgt für eine stabile und störungsfreie Signalübertragung, auch unter anspruchsvollen Bedingungen.
- Einfache Montage: Die Buchsenleiste ist für die Durchsteckmontage (Through-Hole) auf Leiterplatten konzipiert und lässt sich problemlos in Standard-Bestückungsprozesse integrieren.
- Vielseitige Anwendungsmöglichkeiten: Ideal für den Einsatz in der industriellen Automatisierung, Messtechnik, Telekommunikation, Medizintechnik und im Prototypenbau.
Materialien und Konstruktionsdetails
Die Auswahl der Materialien und die Präzision der Fertigung sind entscheidend für die Langlebigkeit und Leistungsfähigkeit von elektronischen Komponenten. Die BL 2X20W 2,00 – 2x20pol. Buchsenleiste, gewinkelt, RM 2,00 ist aus sorgfältig ausgewählten Werkstoffen gefertigt, um höchste Standards zu erfüllen.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Anzahl der Pole | 2×20 (insgesamt 40 Pins) |
| Rastermaß (Pin-Abstand) | 2,00 mm |
| Bauform | Gewinkelt (90 Grad) |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) |
| Kontaktmaterial | Hochwertige Kupferlegierung mit Vergoldung oder Verzinnung (je nach spezifischer Variante und Anforderungen für Korrosionsbeständigkeit und geringen Übergangswiderstand) |
| Isolationsmaterial | Hochtemperaturbeständiges PBT (Polybutylenterephthalat) oder vergleichbares technisches Polymer, das eine hohe dielektrische Festigkeit und mechanische Stabilität gewährleistet. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C, geeignet für eine breite Palette von Umgebungsbedingungen. |
| UL-Zertifizierung | Das Isolationsmaterial ist typischerweise UL 94V-0 klassifiziert, was eine hohe Flammwidrigkeit und Selbstlöschung gewährleistet. |
| Mechanische Lebensdauer (Einsteckzyklen) | Mindestens 100 Zyklen, abhängig von der Qualität der Gegenstecker und der Anwendungsumgebung. |
| Elektrische Nennspannung | Die Nennspannung ist in der Regel für niedrige bis mittlere Spannungen in Signal- und Steueranwendungen ausgelegt (z.B. 50V AC/DC oder höher, Details entnehmen Sie bitte dem spezifischen Datenblatt). |
| Elektrischer Nennstrom | Der Nennstrom pro Kontakt ist für Signalübertragungen optimiert, typischerweise im Bereich von 0,5A bis 1A. Übersteigen Sie diesen Wert nicht, um Überhitzung und Beschädigung zu vermeiden. |
| Lötlötbarkeit | Ausgelegt für Standard-Lötverfahren wie Wellenlöten und Handlöten. Die Kontaktoberflächen sind für eine gute Benetzbarkeit optimiert. |
Anwendungsgebiete und Synergien
Die BL 2X20W 2,00 – 2x20pol. Buchsenleiste, gewinkelt, RM 2,00 findet aufgrund ihrer spezifischen Eigenschaften breite Anwendung in diversen technischen Disziplinen. Ihre Fähigkeit, eine 90-Grad-Verbindung zu ermöglichen, ist besonders wertvoll in Situationen, wo Platz und Kabelmanagement kritisch sind.
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren, Steuerungen und Displays auf Leiterplatten, wo eine kompakte und robuste Verkabelung erforderlich ist.
- Messtechnik: In Prüfgeräten und Messinstrumenten zur sauberen und sicheren Anbindung von Schnittstellen und Modulen.
- Telekommunikationsgeräte: Zur internen Verdrahtung von Signalpfaden und zur Schnittstellenanbindung in Routern, Switches und anderen Netzwerkkomponenten.
- Medizintechnik: In kompakten medizinischen Geräten zur Verbindung von Leiterplatten mit externen Einheiten, bei denen Zuverlässigkeit und Platzersparnis im Vordergrund stehen.
- Embedded Systems und IoT: Zur Anbindung von Erweiterungsmodulen, Sensoren und Kommunikationsschnittstellen in kompakten Embedded-Systemen.
- Prototypenentwicklung und Kleinserienfertigung: Ermöglicht eine flexible und effiziente Gestaltung von Schaltungsaufbauten und reduziert den Aufwand für die Kabelverlegung im frühen Entwicklungsstadium.
- Verbindung von Tochterplatinen: Ideal zur Signalübertragung zwischen Hauptleiterplatten und kleineren, spezialisierten Tochterplatinen, wo die winklige Anordnung die Montage vereinfacht.
Die Synergie mit passenden Steckverbindern (z.B. Buchsenleisten mit Stiftleisten) ermöglicht eine vollständige und sichere Schnittstellenlösung. Die Verwendung von hochwertigen Kabeln und die sorgfältige Montage gewährleisten die optimale Leistungsfähigkeit der gesamten Verbindung.
Sicherheitsaspekte und Handhabung
Bei der Arbeit mit elektronischen Komponenten wie der BL 2X20W 2,00 – 2x20pol. Buchsenleiste, gewinkelt, RM 2,00 sind grundlegende Sicherheitsvorkehrungen zu beachten. Stellen Sie sicher, dass die Stromversorgung vor der Montage oder Demontage getrennt ist, um Kurzschlüsse und elektrische Gefährdung zu vermeiden. Achten Sie bei der Lötung auf ausreichende Belüftung und verwenden Sie geeignete Lötausrüstung. Die angegebenen Nennspannungen und Ströme dürfen nicht überschritten werden, um die Funktionalität und Lebensdauer des Bauteils zu gewährleisten.
FAQ – Häufig gestellte Fragen zu BL 2X20W 2,00 – 2x20pol. Buchsenleiste, gewinkelt, RM 2,00
Was bedeutet „RM 2,00“ bei dieser Buchsenleiste?
RM steht für „Rastermaß“ und gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte in Millimetern an. RM 2,00 bedeutet also, dass der Abstand zwischen zwei benachbarten Pins 2,00 Millimeter beträgt. Dies ist ein gängiges Maß für hochdichte Steckverbinder.
Ist die gewinkelte Bauform für alle Anwendungen geeignet?
Die gewinkelte Bauform ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot, um die Kabelverlegung zu optimieren und mechanische Belastungen zu reduzieren. Für Anwendungen, bei denen eine gerade Verbindung bevorzugt wird oder die räumlichen Gegebenheiten dies zulassen, gibt es auch entsprechende gerade Varianten.
Welche Art von Gegenstecker wird für diese Buchsenleiste benötigt?
Für diese Buchsenleiste wird eine passende Stiftleiste mit einem Rastermaß von 2,00 mm benötigt. Die Anzahl der Pins auf der Stiftleiste sollte ebenfalls 2×20 betragen, um eine vollständige Verbindung zu gewährleisten. Die genauen Spezifikationen der Stiftleiste (z.B. Höhe, Bauform) hängen von den spezifischen Anforderungen Ihrer Anwendung ab.
Welche Belastbarkeit hat die Buchsenleiste in Bezug auf Strom und Spannung?
Die BL 2X20W 2,00 Buchsenleiste ist primär für Signalübertragungen konzipiert. Die genauen Werte für die Nennspannung und den Nennstrom pro Kontakt sind den technischen Datenblättern zu entnehmen, liegen aber typischerweise im Bereich von bis zu 50V AC/DC und bis zu 1A pro Kontakt. Es ist entscheidend, diese Grenzwerte nicht zu überschreiten, um eine sichere und zuverlässige Funktion zu gewährleisten.
Kann die Buchsenleiste in Umgebungen mit extremen Temperaturen eingesetzt werden?
Das Isolationsmaterial (typischerweise PBT) und die Kontaktmaterialien sind so ausgelegt, dass sie in einem breiten Betriebstemperaturbereich arbeiten können, oft von -40°C bis +105°C. Für Anwendungen mit extremen Temperaturen außerhalb dieses Bereichs sind spezielle Hochtemperatur-Steckverbinder erforderlich.
Wie wird die Lötbarkeit der Buchsenleiste sichergestellt?
Die Kontakte sind in der Regel mit einer Oberflächenveredelung wie Vergoldung oder Verzinnung versehen, um eine gute Lötbarkeit und Korrosionsbeständigkeit zu gewährleisten. Die Lötpads auf der Leiterplatte sollten ebenfalls für eine gute Benetzbarkeit vorbereitet sein. Die Montage sollte gemäß den Richtlinien für Durchsteckmontage-Komponenten erfolgen.
Ist die Buchsenleiste RoHS-konform?
Die meisten hochwertigen elektronischen Komponenten, die heute für den europäischen Markt produziert werden, sind RoHS-konform (Restriction of Hazardous Substances). Dies bedeutet, dass sie keine schädlichen Substanzen wie Blei, Quecksilber oder Cadmium in den zulässigen Mengen enthalten. Die spezifische Konformität entnehmen Sie bitte dem Produktdatenblatt oder den Herstellerangaben.
