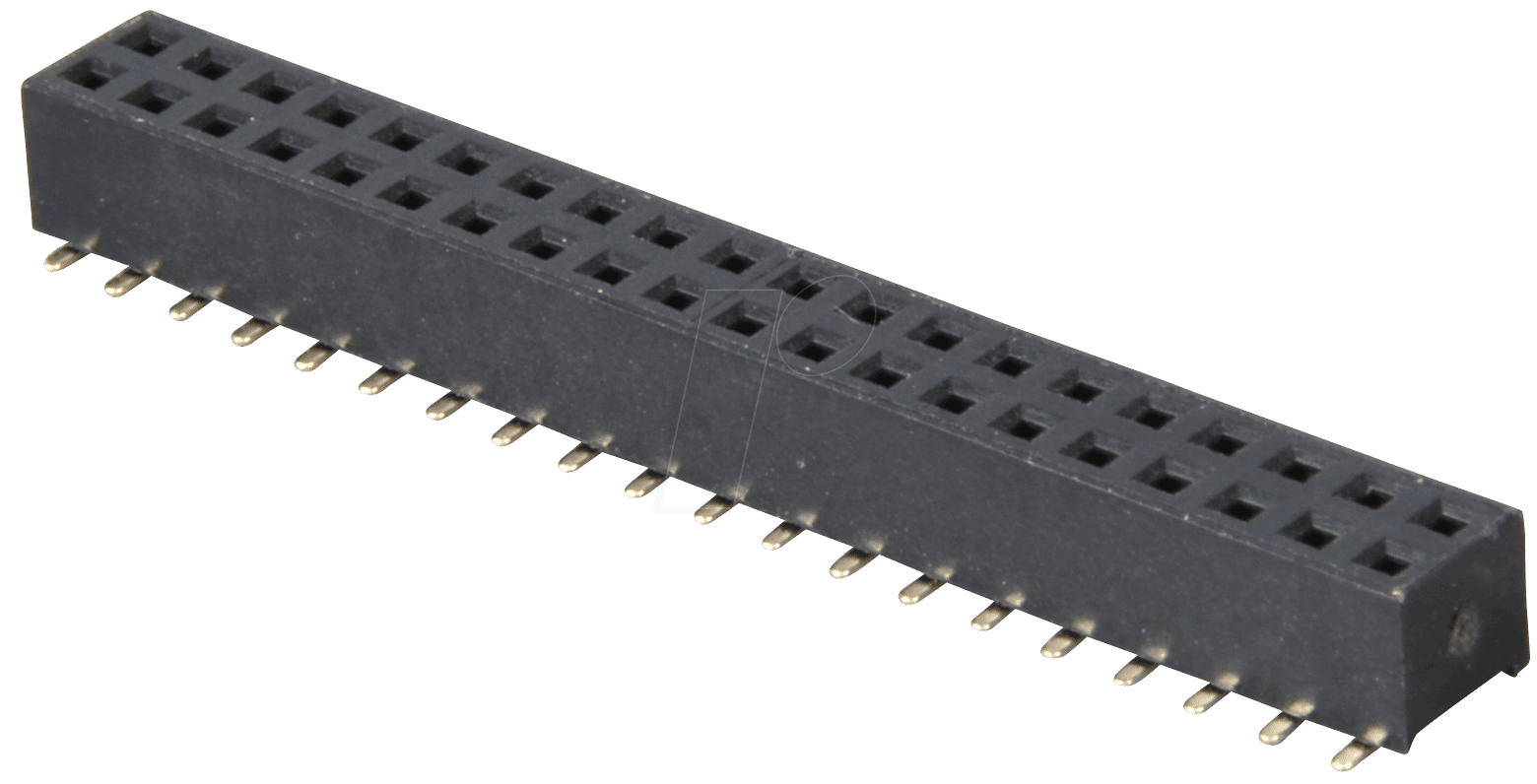

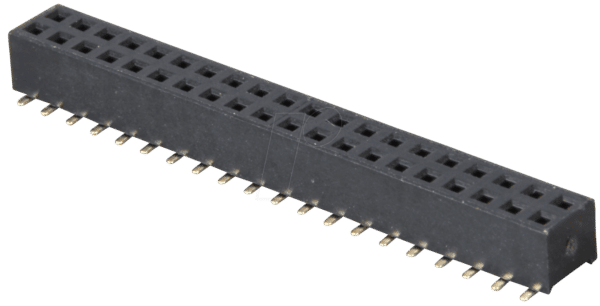

Maximale Konnektivität auf kleinstem Raum: BL 2X20G SMD2,00 – Ihre Lösung für kompakte Elektronikdesigns
Für Entwickler und Ingenieure, die auf engstem Raum leistungsstarke und zuverlässige Verbindungen realisieren müssen, stellt die BL 2X20G SMD2,00 – eine 2x20polige SMD-Buchsenleiste mit geradem Kontaktraster von 2,00 mm – die optimale Lösung dar. Dieses Präzisionsbauteil ermöglicht die effiziente Integration von Leiterplatten und die Schaffung robuster Schnittstellen in anspruchsvollen Elektronikanwendungen, wo Platzersparnis und Signalintegrität von entscheidender Bedeutung sind.
Präzision im Detail: Die Vorteile der BL 2X20G SMD2,00
Die BL 2X20G SMD2,00 hebt sich durch ihre herausragende Fertigungsqualität und durchdachte Konstruktion von generischen Lösungen ab. Sie bietet eine doppelt so hohe Pin-Dichte im Vergleich zu Standard-Buchsenleisten mit größerem Rastermaß, was eine signifikante Reduzierung der benötigten Leiterplattenfläche ermöglicht. Dies ist insbesondere in der mobilen Elektronik, Medizintechnik oder bei kompakten Embedded-Systemen ein entscheidender Faktor. Die SMD-Bauweise (Surface Mount Device) gewährleistet eine effiziente und automatisierte Bestückung, was Produktionskosten senkt und die Zuverlässigkeit durch geringere Lötstellenfehler erhöht.
- Platzsparende Konfiguration: Mit 2×20 Polen auf einem Rastermaß von 2,00 mm bietet die Buchsenleiste eine hohe Pin-Dichte und minimiert den Flächenbedarf auf der Leiterplatte.
- SMD-Technologie für effiziente Fertigung: Die Surface Mount Device-Bauweise ermöglicht eine schnelle und präzise automatisierte Bestückung, was Produktionszeiten und -kosten reduziert.
- Hohe Zuverlässigkeit und Signalintegrität: Die präzise gefertigten Kontakte und die stabile Bauform gewährleisten zuverlässige Verbindungen und minimieren Signalverluste.
- Robuste Konstruktion für anspruchsvolle Umgebungen: Die Materialien sind auf Langlebigkeit und Beständigkeit ausgelegt, um auch unter widrigen Bedingungen eine einwandfreie Funktion zu gewährleisten.
- Vielseitige Anwendungsmöglichkeiten: Ideal für die Verbindung von Modulen, die Schnittstellenentwicklung und den Aufbau von flexiblen Elektronikarchitekturen.
- Optimierte Wärmeableitung: Die SMD-Montage unterstützt eine effektive Wärmeableitung direkt von der Leiterplatte, was die thermische Belastung des Bauteils reduziert.
Technische Spezifikationen im Überblick
Die BL 2X20G SMD2,00 ist konzipiert für höchste Ansprüche an Leistung und Zuverlässigkeit. Ihre detaillierten Spezifikationen machen sie zur ersten Wahl für anspruchsvolle Elektronikprojekte.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | SMD-Buchsenleiste, gerade |
| Polzahl | 2×20 (insgesamt 40 Pins) |
| Rastermaß (Pitch) | 2,00 mm |
| Bauform | SMD (Surface Mount Device) |
| Ausrichtung | Gerade |
| Material (Gehäuse) | Hochtemperatur-Thermoplast, UL 94V-0 zertifiziert für Brandschutz und thermische Stabilität. Bietet exzellente elektrische Isolationseigenschaften. |
| Material (Kontakte) | Phosphorbronze mit vergoldeter Oberfläche (Gold-Plating). Garantiert geringen Übergangswiderstand, hohe Korrosionsbeständigkeit und gute Leitfähigkeit für langfristig stabile Verbindungen. |
| Nennstrom | Speziell optimiert für Signalübertragung und geringe Lastströme. Die genaue Spezifikation hängt von der spezifischen Anwendung und den Umgebungsbedingungen ab, typischerweise im Bereich von 0.5A bis 1A pro Kontakt bei geeigneter Leiterplattenführung. |
| Nennspannung | Ausgelegt für typische Signalspannungen in Embedded-Systemen und Kommunikationsschnittstellen, oft bis zu 125V AC/DC, abhängig von der Isolation und dem Einsatzgebiet. |
| Temperaturbereich | Geeignet für Löttemperaturen von bis zu 260°C im Reflow-Prozess und einem Betriebstemperaturbereich, der die Eigenschaften des Thermoplasts und der Kontakte berücksichtigt, typischerweise -40°C bis +85°C. |
| Montage | Oberflächenmontage (SMT) – optimiert für automatische Pick-and-Place-Maschinen und Reflow-Lötverfahren. |
| Einsatzmöglichkeiten | Verbindung von Steuerplatinen, Sensorik-Modulen, Display-Anbindungen, Datenports in industriellen Steuerungen, Medizintechnik, Consumer-Elektronik und Telekommunikationsgeräten. |
Optimale Integration in Ihre Elektronikarchitektur
Die BL 2X20G SMD2,00 ist mehr als nur eine Buchsenleiste; sie ist ein strategisches Bauteil für den Erfolg Ihrer Entwicklungen. Ihre Konstruktion mit einem Rastermaß von 2,00 mm ermöglicht eine signifikante Verdichtung der Konnektivität auf der Leiterplatte. Dies erlaubt die Entwicklung kompakterer und leichterer Endprodukte, ohne Kompromisse bei der Funktionalität oder der Anzahl der benötigten Schnittstellen eingehen zu müssen.
Die gerade Ausrichtung der Kontakte vereinfacht die Montage und die mechanische Ausrichtung von nebeneinanderliegenden Platinen. Die SMD-Bauweise ist ein weiterer Schlüssel zu effizienten Produktionsprozessen. Durch die automatische Bestückung werden menschliche Fehler minimiert und die Konsistenz der Lötstellen verbessert, was zu einer höheren Gesamtzuverlässigkeit des Endprodukts führt. Die Wahl von hochwertigem Thermoplast für das Gehäuse gewährleistet nicht nur eine ausgezeichnete elektrische Isolation, sondern auch eine hohe Temperaturbeständigkeit, die für moderne Fertigungsprozesse wie das Reflow-Löten unerlässlich ist.
Die vergoldeten Phosphorbronze-Kontakte sind das Herzstück der BL 2X20G SMD2,00. Die Vergoldung bietet einen äußerst geringen Übergangswiderstand und schützt die Kontakte zuverlässig vor Oxidation und Korrosion. Dies ist entscheidend für Anwendungen, bei denen Signalintegrität und Langzeitstabilität oberste Priorität haben. Ob es um die Übertragung sensibler Datensignale oder die Anbindung von Leistungskomponenten geht, diese Buchsenleiste liefert eine konsistente und zuverlässige Performance.
Anwendungsfelder für höchste Ansprüche
Die BL 2X20G SMD2,00 findet ihren idealen Einsatz in einer Vielzahl von Branchen und Anwendungen, wo Präzision, Zuverlässigkeit und Platzersparnis gefragt sind:
- Industrielle Automatisierung: Zur Verbindung von Steuerungsmodulen, Sensorik und Aktuatorik in kompakten Steuerungseinheiten und HMI-Systemen.
- Medizintechnik: In tragbaren Diagnosegeräten, Überwachungssystemen und medizinischen Instrumenten, wo Miniaturisierung und Sterilisationsbeständigkeit kritisch sind.
- Telekommunikation und Netzwerktechnik: Für interne Verbindungen in Routern, Switches und Kommunikationsmodulen, bei denen hohe Port-Dichte benötigt wird.
- Embedded Systems: Als Standard-Konnektor für die Anbindung von Peripheriemodulen an Mikrocontroller-basierte Systeme in IoT-Anwendungen, Robotik und Messtechnik.
- Consumer Electronics: In hochwertigen Audio-/Video-Geräten, Spielekonsolen und anderen kompakten Elektronikprodukten, die eine zuverlässige und platzsparende interne Verkabelung erfordern.
FAQ – Häufig gestellte Fragen zu BL 2X20G SMD2,00 – 2x20pol. SMD-Buchsenleiste, gerade, RM 2,00
Welche Vorteile bietet die SMD-Bauweise gegenüber THT-Buchsenleisten?
Die SMD-Bauweise (Surface Mount Device) ermöglicht eine automatische Bestückung auf der Oberfläche der Leiterplatte, was den Produktionsprozess erheblich beschleunigt und vereinfacht. Dies führt zu geringeren Fertigungskosten und einer höheren Zuverlässigkeit durch minimierte Fehlerquellen im Vergleich zur manuellen oder durchkontaktierten Bestückung (THT).
Ist die BL 2X20G SMD2,00 für hohe Strombelastungen geeignet?
Die BL 2X20G SMD2,00 ist primär für Signalübertragung und geringe bis mittlere Strombelastungen konzipiert. Die genaue Stromtragfähigkeit hängt von Faktoren wie der Leiterbahndicke, der Umgebungstemperatur und der Dauer der Belastung ab. Für Anwendungen mit sehr hohen Stromstärken sind spezialisierte Hochstrom-Steckverbinder notwendig.
Welche Art von Steckverbindern kann mit dieser Buchsenleiste verwendet werden?
Diese 2x20polige Buchsenleiste ist für die Aufnahme von passenden Stiftleisten mit einem Rastermaß von 2,00 mm konzipiert. Die Auswahl des spezifischen Stiftleisten-Typs (z.B. gerade oder gewinkelt, mit oder ohne Halteflanschen) hängt von den Anforderungen der jeweiligen Anwendung ab.
Wie verhält sich die vergoldete Oberfläche der Kontakte im Vergleich zu unbeschichteten Kontakten?
Die Vergoldung der Phosphorbronze-Kontakte bietet eine überragende Korrosionsbeständigkeit und Oxidationsschutz, was zu einem konstant niedrigen Übergangswiderstand über die Lebensdauer des Steckverbinders führt. Unbeschichtete Kontakte sind anfälliger für Korrosion und Verschlechterung der Leitfähigkeit, insbesondere in feuchten oder aggressiven Umgebungen.
Ist die Buchsenleiste für den Einsatz in industriellen Umgebungen mit Vibrationen und Stößen geeignet?
Ja, die robuste Konstruktion und die sichere Lötverbindung auf der Leiterplatte durch die SMD-Montage sorgen für eine gute mechanische Stabilität. Die präzise gefertigten Kontakte gewährleisten einen festen Sitz, was die Widerstandsfähigkeit gegen Vibrationen und moderate Stöße erhöht. Für extrem anspruchsvolle Umgebungen können zusätzliche Sicherungsmechanismen oder Steckverbinder mit Verriegelungsoptionen in Betracht gezogen werden.
Welche Löttemperatur und welches Lötverfahren werden für die SMD-Montage empfohlen?
Die Buchsenleiste ist für gängige Reflow-Lötverfahren ausgelegt. Die genauen Löttemperaturen und Prozessprofile sind auf das verwendete Lot und die spezifischen Materialeigenschaften des Thermoplasts abgestimmt. Üblicherweise werden Löttemperaturen von bis zu 260°C für eine kurze Dauer toleriert. Es wird dringend empfohlen, die Datenblätter des Herstellers und die Empfehlungen des Lotherstellers zu konsultieren.
Kann die BL 2X20G SMD2,00 bei erhöhten Temperaturen eingesetzt werden?
Der Gehäusewerkstoff ist ein Hochtemperatur-Thermoplast, der für die Belastungen beim Reflow-Löten ausgelegt ist und typischerweise einen Betriebstemperaturbereich von -40°C bis +85°C ermöglicht. Bei der Auslegung muss jedoch die maximale Betriebstemperatur des gesamten Systems und die thermische Belastung der Kontakte berücksichtigt werden.
