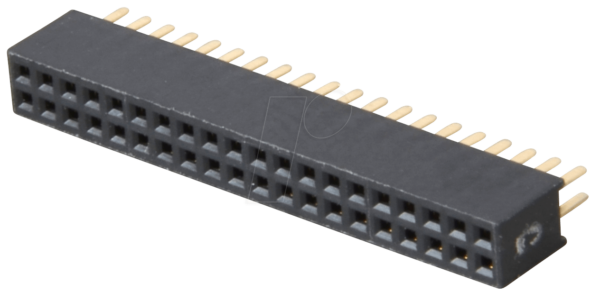

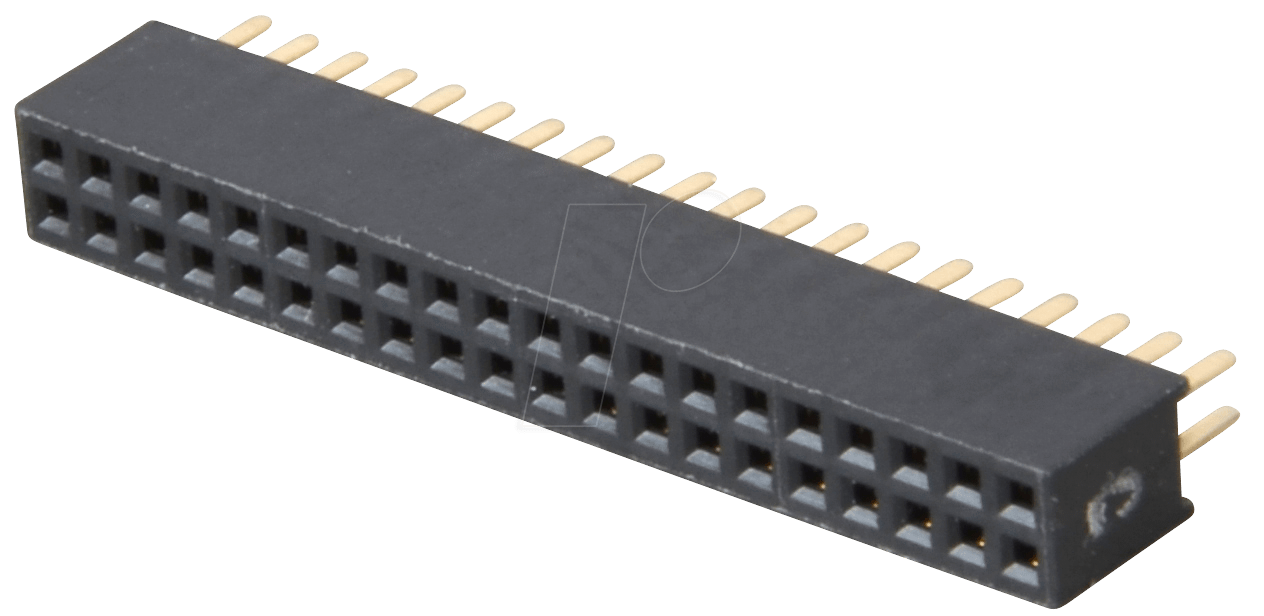

BL 2X20G 1,27 – Ihr Schlüssel zu präzisen und zuverlässigen Verbindungen in der Elektronikentwicklung
Wenn es um die Entwicklung komplexer elektronischer Systeme geht, sind zuverlässige und platzsparende Verbindungen unerlässlich. Die BL 2X20G 1,27 Buchsenleiste, gerade mit einem Rastermaß von 1,27 mm, bietet hierfür eine herausragende Lösung. Sie richtet sich an professionelle Entwickler, Ingenieure und versierte Hobbyisten, die höchste Ansprüche an Präzision, Stabilität und Effizienz bei der Realisierung von Schaltungsdesigns stellen und eine überlegene Alternative zu herkömmlichen, größeren Stecksystemen suchen.
Maximale Konnektivität auf minimalem Raum: Die Vorteile der BL 2X20G 1,27
Die BL 2X20G 1,27 Buchsenleiste revolutioniert die Art und Weise, wie Sie Verbindungen in Ihren elektronischen Projekten gestalten. Ihr kompaktes Design mit einem schmalen Rastermaß von nur 1,27 mm ermöglicht eine deutlich höhere Pin-Dichte im Vergleich zu Standard-Buchsenleisten mit 2,54 mm Raster. Dies ist von unschätzbarem Wert für Anwendungen, bei denen der Platz auf der Platine begrenzt ist, wie beispielsweise in Mini-Computern, Embedded-Systemen, tragbaren Geräten oder kompakten Messinstrumenten.
- Platzersparnis: Die reduzierte Bauhöhe und die enge Pin-Anordnung ermöglichen eine signifikante Einsparung von wertvollem Leiterplattenplatz.
- Hohe Pin-Dichte: Mit insgesamt 2×20 Pins auf kleinstem Raum werden komplexe Signalübertragungen und Steuerungsaufgaben vereinfacht.
- Präzise Ausrichtung: Die gerade Ausführung der Buchsenleiste gewährleistet eine exakte und stabile Verbindung mit den entsprechenden Stiftleisten.
- Zuverlässige Signalübertragung: Hochwertige Materialien und präzise Fertigung garantieren eine sichere und verlustarme Übertragung von analogen und digitalen Signalen.
- Modularität und Flexibilität: Ermöglicht flexible Konfigurationen und einfache Anpassungen im Schaltungsdesign.
- Industriestandard-Konformität: Erfüllt die Anforderungen moderner Elektronikentwicklungen für professionelle Anwendungen.
Technische Spezifikationen und Materialqualität
Die BL 2X20G 1,27 Buchsenleiste zeichnet sich durch ihre robuste Konstruktion und die Verwendung hochwertiger Materialien aus, die eine langanhaltende und zuverlässige Leistung gewährleisten. Die präzise Fertigung im Rastermaß von 1,27 mm minimiert das Risiko von Kurzschlüssen und Fehlkontakten, selbst bei hohen Pin-Anzahlen. Die vergoldeten Kontakte sorgen für eine exzellente Leitfähigkeit und Korrosionsbeständigkeit, was insbesondere in Umgebungen mit wechselnden klimatischen Bedingungen von Vorteil ist.
Vielfältige Einsatzmöglichkeiten in der modernen Elektronik
Die BL 2X20G 1,27 Buchsenleiste ist aufgrund ihrer Vielseitigkeit und Präzision eine bevorzugte Wahl in einer breiten Palette von Anwendungsgebieten. Von der Prototypenentwicklung über die industrielle Automatisierung bis hin zu anspruchsvollen Consumer-Elektronikprojekten – diese Buchsenleiste eröffnet neue Möglichkeiten für kompakte und leistungsfähige Designs.
- Embedded Systems: Ideal für die Anbindung von Sensoren, Aktoren und Kommunikationsmodulen an Hauptplatinen in kompakten Steuergeräten.
- Entwicklungsboards und Single Board Computer: Perfekt zur Erweiterung der I/O-Funktionen und zur flexiblen Anbindung von Peripheriegeräten.
- Mess- und Prüftechnik: Ermöglicht präzise und wiederholbare Verbindungen für Testaufbauten und Kalibrierungen.
- Prototypenbau: Bietet eine robuste und gut dokumentierte Schnittstelle für die schnelle Realisierung von Schaltungsideen.
- Industrielle Steuerungen: Zuverlässige Verbindungslösung für Signalweiterleitung und Stromversorgung in kompakten Schaltschränken.
- Medizintechnik: Gewährleistet stabile Verbindungen in anspruchsvollen medizinischen Geräten, wo Zuverlässigkeit oberste Priorität hat.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste, gerade |
| Anzahl der Pole | 2×20 |
| Rastermaß (RM) | 1,27 mm |
| Kontaktoberfläche | Vergoldet für optimale Leitfähigkeit und Korrosionsschutz |
| Gehäusematerial | Hochwertiger, thermisch stabiler Kunststoff (spezifische Typen je nach Fertigung, typischerweise PA, PBT oder LCP für hohe Temperaturbeständigkeit und mechanische Festigkeit) |
| Montageart | SMD (Surface Mount Device) oder THT (Through-Hole Technology) – je nach Ausführung, hier wird auf die Notwendigkeit der Prüfung der spezifischen Artikelvariante verwiesen, wobei gerade Ausführungen oft THT sind. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C, um eine breite Einsatzmöglichkeit zu gewährleisten. |
| Elektrische Belastbarkeit | Ausgelegt für Standard-Signalanwendungen, genaue Strombelastbarkeit hängt von der spezifischen Pin-Geometrie und Fertigung ab, üblicherweise im Bereich von 1A bis 3A pro Kontakt bei geringer Erwärmung. |
FAQ – Häufig gestellte Fragen zu BL 2X20G 1,27 – 2x20pol. Buchsenleiste, gerade, RM 1,27
Was bedeutet das Rastermaß von 1,27 mm genau?
Das Rastermaß von 1,27 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte oder Pins auf der Buchsenleiste an. Ein kleineres Rastermaß wie 1,27 mm ermöglicht eine deutlich höhere Packungsdichte und somit mehr Anschlüsse auf einer kleineren Fläche im Vergleich zu Standard-Rastermaßen wie 2,54 mm.
Ist die BL 2X20G 1,27 Buchsenleiste mit allen gängigen Steckern kompatibel?
Diese Buchsenleiste ist primär für die Verbindung mit passenden Stiftleisten im gleichen Rastermaß von 1,27 mm konzipiert. Die Kompatibilität mit anderen Stecksystemen ist nur dann gegeben, wenn diese exakt dieselben mechanischen und elektrischen Spezifikationen aufweisen.
Welches Material wird typischerweise für die Kontakte verwendet?
Für die Kontakte werden in der Regel hochwertige Legierungen verwendet, die anschließend vergoldet werden. Die Vergoldung schützt die Kontakte vor Korrosion, verbessert die Leitfähigkeit und sorgt für eine zuverlässige und stabile Verbindung über einen langen Zeitraum.
Wie wird die BL 2X20G 1,27 Buchsenleiste auf der Platine befestigt?
Je nach spezifischer Ausführung kann die Buchsenleiste für die Oberflächenmontage (SMD) oder für die Durchsteckmontage (THT) ausgelegt sein. Die genaue Befestigungsart ist in den technischen Daten der jeweiligen Produktvariante aufgeführt und bestimmt die Löttechnik (Reflow-Löten für SMD, Wellen- oder Handlöten für THT).
Welche Vorteile bietet die gerade Ausführung dieser Buchsenleiste?
Die gerade Ausführung gewährleistet eine senkrechte Ausrichtung der Buchsenleiste zur Platinenoberfläche. Dies ist entscheidend für eine präzise und stabile mechanische Verbindung mit der entsprechenden Stiftleiste und erleichtert das Debugging sowie die Wartung von Elektronikgeräten.
Ist diese Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Die BL 2X20G 1,27 Buchsenleiste ist, insbesondere durch die Verwendung von hochwertigen Kunststoffen und vergoldeten Kontakten, für eine Vielzahl von Umgebungsbedingungen ausgelegt. Der genaue Betriebstemperaturbereich und die Beständigkeit gegen Feuchtigkeit oder Chemikalien sind den detaillierten technischen Spezifikationen zu entnehmen, aber typischerweise bieten sie eine gute Robustheit.
Warum sollte ich eine 1,27 mm Buchsenleiste gegenüber einer 2,54 mm Leiste wählen?
Die Wahl einer 1,27 mm Buchsenleiste ist vorteilhaft, wenn Platz auf der Leiterplatte ein kritischer Faktor ist, eine hohe Pin-Dichte benötigt wird oder die Entwicklungsziele auf Miniaturisierung und Gewichtsreduktion abzielen. Sie ermöglicht komplexere Schaltungsdesigns auf kleinstem Raum und ist oft die einzige praktikable Lösung für sehr kompakte Elektronik.
