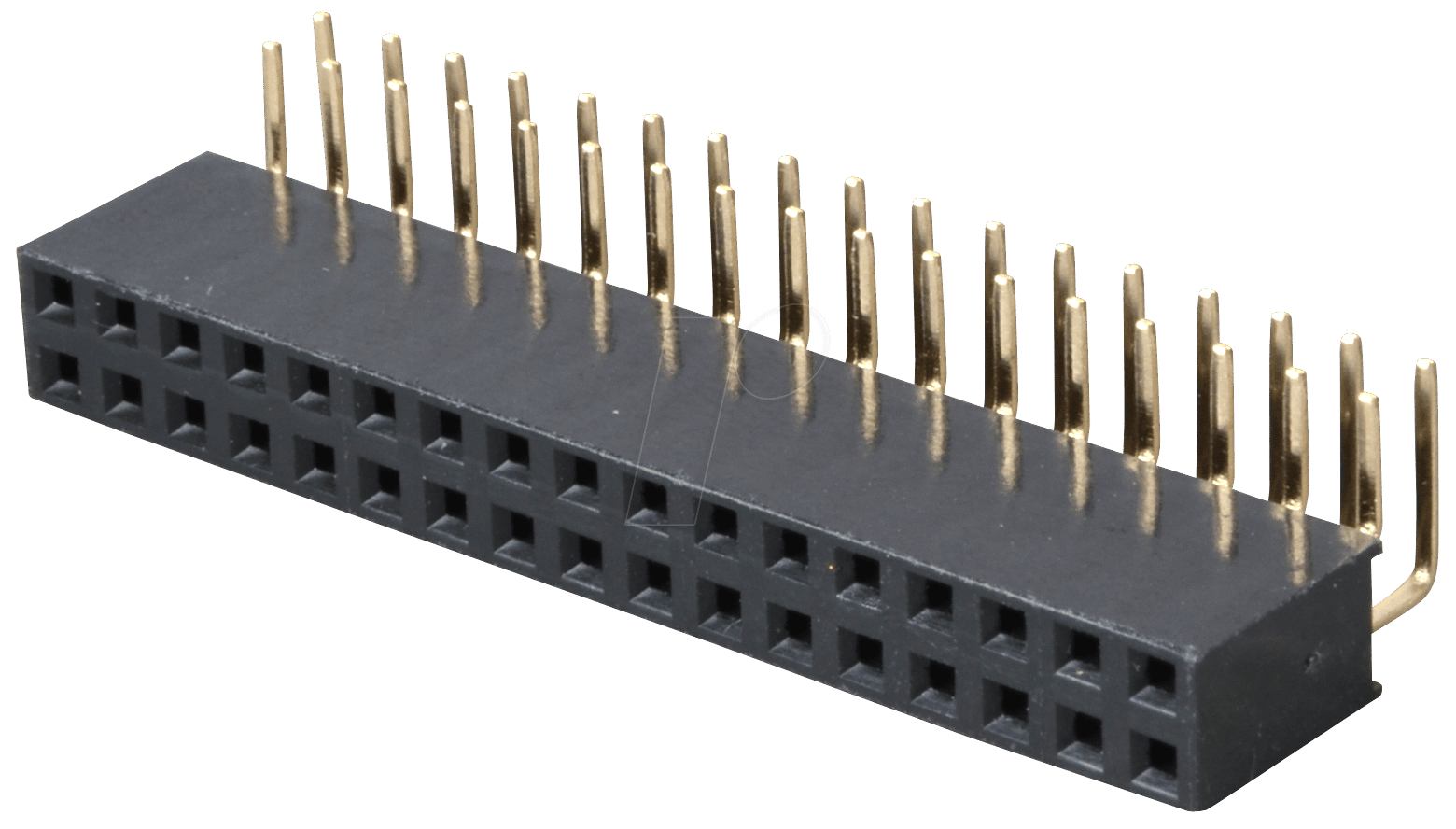

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: BL 2X17W8 2,54 – 2x17pol. Buchsenleiste, gewinkelt
Sie benötigen eine zuverlässige und platzsparende Lösung für die Leiterplattenverbindung in Ihren Elektronikentwicklungen? Der BL 2X17W8 2,54 – eine 2×17-polige Buchsenleiste mit gewinkeltem Design, einem Rastermaß von 2,54 mm und einer Bauhöhe von nur 8,5 mm – ist die ideale Komponente für präzise und stabile elektrische Verbindungen. Entwickelt für Ingenieure, Entwickler und Hobbyisten, die Wert auf Qualität, Zuverlässigkeit und kompaktes Design legen.
Maximale Effizienz durch optimiertes Design
Die gewinkelte Bauform des BL 2X17W8 2,54 ermöglicht eine intelligente Raumnutzung auf Ihrer Leiterplatte. Anstatt einer linearen Anordnung können Sie die Verbindungen flexibler gestalten und so wertvollen Platz auf engstem Raum sparen. Dies ist besonders vorteilhaft in kompakten Gehäusen oder bei der Entwicklung von multifunktionalen Modulen, wo jede Millimeter zählt. Das Rastermaß von 2,54 mm ist ein etablierter Standard in der Elektronikindustrie, der eine breite Kompatibilität mit gängigen Steckverbindern und Kabeln gewährleistet und so einen reibungslosen Integrationsprozess ermöglicht.
Unübertroffene Vorteile der BL 2X17W8 2,54
- Platzsparendes, gewinkeltes Design: Ermöglicht flexible Leiterplattenlayouts und optimiert den Bauraum, ideal für kompakte Anwendungen.
- Hohe Pin-Dichte: Mit 2×17 Polen bietet diese Buchsenleiste eine hohe Anzahl an Anschlussmöglichkeiten auf minimaler Fläche.
- Standard-Rastermaß (2,54 mm): Gewährleistet breite Kompatibilität mit einer Vielzahl von Steckern und Kabeln, was die Integration vereinfacht.
- Zuverlässige elektrische Kontakte: Präzisionsgefertigte Kontakte sorgen für eine stabile und sichere Signalübertragung.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Beständigkeit unter verschiedenen Umgebungsbedingungen.
- Einfache Montage: Konzipiert für eine unkomplizierte Lötmontage auf Standard-Leiterplatten.
- Reduzierte Aufbauhöhe (8,5 mm): Passt auch in sehr flache Gehäuse und integriert sich nahtlos in das Design Ihrer Elektronik.
Technische Spezifikationen und Materialqualität
Die BL 2X17W8 2,54 zeichnet sich durch ihre robuste Konstruktion und die Verwendung hochwertiger Materialien aus, die für eine lange Lebensdauer und zuverlässige Leistung in anspruchsvollen Umgebungen ausgelegt sind. Die Präzisionskontakte gewährleisten eine optimale elektrische Leitfähigkeit und Signalintegrität, was für sensible elektronische Schaltungen von entscheidender Bedeutung ist. Die Isolationsmaterialien sind sorgfältig ausgewählt, um elektrische Überschläge zu verhindern und eine sichere Handhabung zu gewährleisten. Die Einhaltung des gängigen 2,54 mm Rastermaßes macht diese Buchsenleiste zu einer universell einsetzbaren Lösung für eine Vielzahl von Projekten, von Prototypen bis hin zu Serienfertigungen.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Buchsenleiste, gewinkelt |
| Polanzahl | 2×17 |
| Rastermaß (Pitch) | 2,54 mm |
| Bauhöhe (H) | 8,5 mm |
| Kontaktmaterial | Hochleitfähige Kupferlegierung mit Oberflächenveredelung für verbesserte Korrosionsbeständigkeit und geringen Übergangswiderstand. |
| Isolationsmaterial | Hochtemperatur-Thermoplast (z.B. PBT oder PA) mit guter elektrischer Isolationsfähigkeit und mechanischer Festigkeit, konform mit RoHS-Richtlinien. |
| Farbe des Gehäuses | Standard-Elektronikfarbe (oft Grau oder Schwarz), je nach Herstellerstandard. |
| Einsatztemperatur | Geeignet für typische Betriebstemperaturen von -40°C bis +105°C, was breite Anwendungsbereiche ermöglicht. |
Anwendungsbereiche und Integration
Die BL 2X17W8 2,54 – 2x17pol. Buchsenleiste, gewinkelt, RM 2,54, H.8,5mm ist prädestiniert für eine Vielzahl von Anwendungen im Bereich der Elektronikentwicklung. Ihre kompakte und gewinkelte Bauform macht sie ideal für:
- Embedded Systems und Mikrocontroller-Plattformen: Für die flexible Anbindung von Sensoren, Aktoren und Peripheriegeräten an Hauptplatinen.
- Industrielle Automatisierung: Zur Verbindung von Steuerungsmodulen, Messinstrumenten und Schnittstellen in robusten industriellen Umgebungen.
- Prototyping und Breadboarding: Eine zuverlässige Lösung für den schnellen Aufbau und Test von Schaltungen.
- Consumer Electronics: Integration in Gehäuse, wo Platzbeschränkungen eine lineare Anordnung verhindern.
- Medizintechnik: Wo Präzision, Zuverlässigkeit und ein kompaktes Design entscheidend sind.
- Telekommunikationsgeräte: Für interne Verbindungen und modulare Aufbauten.
Die standardisierte Pinbelegung und das Rastermaß erleichtern die Zusammenarbeit mit bestehenden Systemen und gewährleisten eine hohe Kompatibilität. Die Montage auf der Leiterplatte erfolgt üblicherweise durch Löten, wobei die gewinkelte Ausführung eine vertikale Anbindung an die Platine ermöglicht, was die Platzeffizienz maximiert.
Präzision in jedem Detail: Das Gewährleistung der Signalintegrität
Bei der Entwicklung komplexer elektronischer Systeme spielt die Qualität der Verbindungen eine entscheidende Rolle. Jedes Signal, das durch die BL 2X17W8 2,54 geleitet wird, profitiert von der präzisen Fertigung der Kontakte. Der geringe Übergangswiderstand minimiert Signalverluste und Rauschen, was besonders bei der Übertragung von Hochfrequenzsignalen oder empfindlichen Analogdaten von großer Bedeutung ist. Die mechanische Stabilität der Buchsenleiste sorgt für eine sichere Steckverbindung, die auch bei Vibrationen oder mechanischer Belastung ihre Integrität behält. Dies reduziert das Risiko von Systemausfällen und gewährleistet die langfristige Zuverlässigkeit Ihrer entwickelten Produkte.
Umfassende Konformität und Sicherheit
Die BL 2X17W8 2,54 entspricht gängigen Industriestandards und Umweltrichtlinien. Die Verwendung von RoHS-konformen Materialien bedeutet, dass schädliche Substanzen in der Herstellung vermieden werden, was sowohl für die Umwelt als auch für die Gesundheit der Anwender von Vorteil ist. Die isolierenden Eigenschaften des Gehäusematerials sind auf die Vermeidung von Kurzschlüssen und die Gewährleistung der elektrischen Sicherheit ausgelegt. Diese Konformität ist entscheidend für Produkte, die in regulierten Märkten oder in sicherheitskritischen Anwendungen eingesetzt werden.
