Optimale Konnektivität mit BL 2X17G8 2,54 – Ihre Wahl für präzise Verbindungen

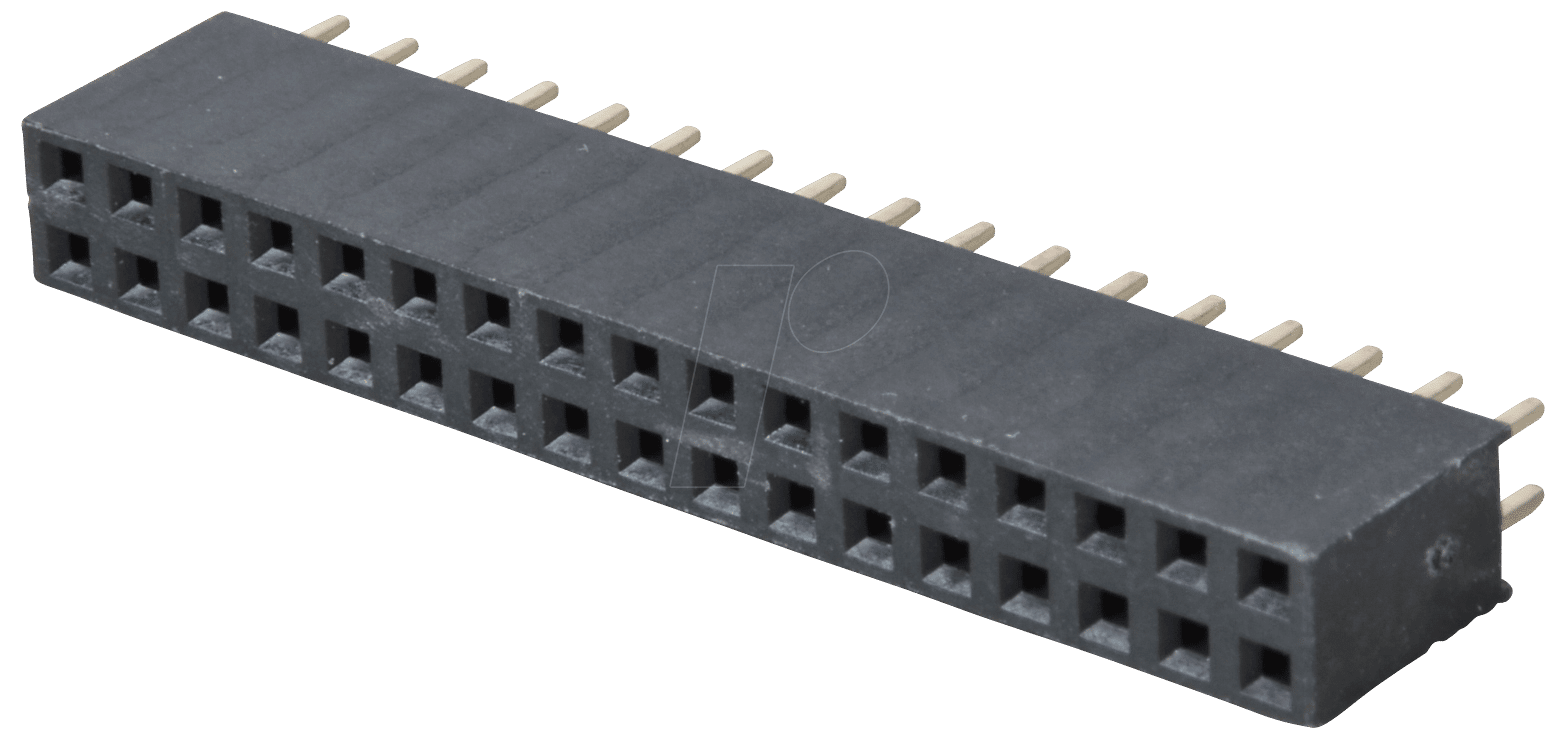

Die BL 2X17G8 2,54 – 2x17pol. Buchsenleiste, gerade mit einem Rastermaß von 2,54 mm und einer Bauhöhe von 8,5 mm, ist die ideale Lösung für Entwickler, Ingenieure und Maker, die eine zuverlässige und platzsparende Steckverbindung für ihre elektronischen Projekte benötigen. Dieses Bauteil schließt die Lücke, wenn es um die stabile und sichere Übertragung von Signalen und Daten zwischen verschiedenen Platinen oder Komponenten geht, und bietet eine überlegene Alternative zu weniger robusten oder schlecht spezifizierten Steckverbindern.
Präzision und Zuverlässigkeit im Detail
Das Herzstück der BL 2X17G8 2,54 bilden ihre 2×17 Pins, die in einem präzisen Rastermaß von 2,54 mm angeordnet sind. Dieses standardisierte Maß gewährleistet eine hohe Kompatibilität mit einer Vielzahl von PCBs (Printed Circuit Boards) und anderen Steckkomponenten, die dieses Rastermaß unterstützen. Die gerade Ausführung der Buchsenleiste ermöglicht eine flache Integration in Ihre Schaltungsdesigns, während die spezifische Bauhöhe von 8,5 mm eine optimale Balance zwischen Bauraum und mechanischer Stabilität bietet. Dies ist entscheidend in Applikationen, wo jeder Millimeter zählt und gleichzeitig eine robuste physische Verbindung gefordert ist.
Technische Überlegenheit und Anwendungsbereiche
Die BL 2X17G8 2,54 – 2x17pol. Buchsenleiste ist nicht nur ein einfaches Verbindungselement, sondern ein integraler Bestandteil für die Leistungsfähigkeit und Langlebigkeit Ihrer Elektronik. Die Qualität der verwendeten Materialien und die Präzision der Fertigung resultieren in einer geringeren Übergangswiderstand, was für die Signalintegrität und Effizienz Ihrer Schaltungen von fundamentaler Bedeutung ist. Dies minimiert Signalverluste und Rauschen, besonders bei Hochfrequenzanwendungen oder der Übertragung empfindlicher analoger Signale.
Diese Buchsenleiste eignet sich hervorragend für eine breite Palette von Anwendungen:
- Prototyping und Entwicklung: Einfaches und schnelles Verbinden von Komponenten bei der Erstellung von Prototypen und der Entwicklung neuer Schaltungen.
- Industrielle Automatisierung: Zuverlässige Signalübertragung in Steuerungs- und Überwachungssystemen, wo Robustheit und Langzeitzuverlässigkeit unerlässlich sind.
- Embedded Systems: Verbindung von Mikrocontrollern, Sensoren und Aktoren in komplexen Embedded-Systemen.
- Labor- und Messgeräte: Stabile Verbindungen für präzise Messungen und den Anschluss von Messinstrumenten.
- DIY-Elektronikprojekte: Eine professionelle und sichere Wahl für anspruchsvolle Heimwerker und Maker.
Vorteile der BL 2X17G8 2,54 im Überblick
Die Wahl der BL 2X17G8 2,54 bietet Ihnen klare Vorteile gegenüber Standardlösungen und weniger spezialisierten Komponenten:
- Hohe Pin-Dichte: 2×17 Pins auf einer kompakten Fläche maximieren die Anschlussmöglichkeiten bei minimalem Platzbedarf.
- Robuste Konstruktion: Die solide Fertigung gewährleistet eine hohe mechanische Festigkeit und Langlebigkeit, auch unter anspruchsvollen Bedingungen.
- Präzises Rastermaß: 2,54 mm Rastermaß für nahtlose Kompatibilität mit einer Vielzahl von Industriestandards.
- Optimale Bauhöhe: 8,5 mm Höhe, die eine gute Balance zwischen Integration in flache Designs und ausreichender Handhabbarkeit bietet.
- Gerade Ausrichtung: Ermöglicht einfache und direkte Verbindungen senkrecht zur Leiterplatte.
- Reduzierter Übergangswiderstand: Trägt zu einer besseren Signalintegrität und geringeren Energieverlusten bei.
- Zuverlässige Signalübertragung: Minimiert das Risiko von Signalfehlern und sorgt für eine stabile Datenkommunikation.
Detaillierte Produktinformationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste, Stiftleiste |
| Modellbezeichnung | BL 2X17G8 2,54 |
| Anzahl der Pins | 2×17 Pins (gesamt 34 Pins) |
| Rastermaß (Pitch) | 2,54 mm |
| Bauform | Gerade (Straight) |
| Bauhöhe (H) | 8,5 mm |
| Material Gehäuse | Hochtemperatur-Kunststoff (oft PBT oder PA), beständig gegen Lötprozesse und chemische Einflüsse. Gewährleistet Langlebigkeit und thermische Stabilität. |
| Material Kontakte | Verzinnte oder vergoldete Kupferlegierung. Bietet hervorragende elektrische Leitfähigkeit, Korrosionsbeständigkeit und minimiert den Kontaktwiderstand für eine zuverlässige Verbindung. |
| Isolationswiderstand | Typischerweise > 1 GΩ bei 500 V DC. Bietet eine sichere Trennung zwischen den Leitern und verhindert unerwünschte Kriechströme. |
| Betriebstemperaturbereich | -40°C bis +105°C oder ähnlich, je nach exaktem Material. Ermöglicht den Einsatz in einem breiten Spektrum von Umgebungsbedingungen. |
| Elektrische Belastbarkeit | Spezifisch für die Pin-Geometrie und Materialwahl, typischerweise ausgelegt für Ströme bis 1-3 A pro Pin bei maximaler Belastung und entsprechender Kupferbahnführung auf der Platine. |
| Montageart | Durchsteckmontage (Through-Hole Technology – THT) für stabile mechanische Verankerung auf der Leiterplatte. |
| Zulassungen/Normen | Konformität mit relevanten Industriestandards (z.B. RoHS, UL-Zertifizierung für das Kunststoffmaterial sind oft gegeben und relevant für internationale Anwendungen). |
Umfassende Anwendungsflexibilität
Die BL 2X17G8 2,54 ist mehr als nur ein Verbindungselement; sie ist eine Komponente, die Ihre Designfreiheit erweitert und die Zuverlässigkeit Ihrer Systeme erhöht. Ihre präzise gefertigte Struktur und die hochwertigen Materialien gewährleisten eine konstante Leistung über die gesamte Lebensdauer des Produkts. Im Gegensatz zu minderwertigen Alternativen, die zu schneller Abnutzung, schlechten Kontakten oder Signalverlusten neigen, bietet diese Buchsenleiste eine Grundlage für stabile und störungsfreie Funktion. Ob Sie ein komplexes industrielles Steuergerät oder einen einfachen Mikrocontroller-Prototyp entwickeln, die BL 2X17G8 2,54 liefert die notwendige Konnektivität mit der Gewissheit professioneller Qualität.
Die gerade Bauform mit der definierten Bauhöhe von 8,5 mm ist sorgfältig gewählt, um eine optimale Kompatibilität mit Standard-Gehäusen und anderen elektronischen Bauteilen zu gewährleisten. Dies erleichtert das Layout von Leiterplatten und die Integration in bestehende oder neue Gehäusedesigns erheblich. Die hohe Pin-Anzahl in Kombination mit dem gängigen Rastermaß von 2,54 mm macht sie zu einer universell einsetzbaren Lösung für viele verschiedene Anwendungsfälle, von der einfachen Datenübertragung bis hin zu komplexen Schnittstellen.
Maximale Signalintegrität und Robustheit
Die Auswahl der richtigen Steckverbinder ist entscheidend für die Signalintegrität, insbesondere in Umgebungen mit hohen elektromagnetischen Störungen oder bei der Übertragung kritischer Daten. Die BL 2X17G8 2,54 ist darauf ausgelegt, diese Herausforderungen zu meistern. Die präzisen Fertigungstoleranzen der Pins und Buchsen sorgen für einen festen und sicheren Sitz, der mechanische Vibrationen und Stöße absorbieren kann, ohne die elektrische Verbindung zu beeinträchtigen. Dies ist ein kritischer Faktor in industriellen Anwendungen und mobilen Geräten.
Die Materialauswahl für die Kontakte spielt eine entscheidende Rolle für die Langlebigkeit und die elektrische Performance. Hochwertige Legierungen, oft mit einer Veredelung wie Verzinnung oder Vergoldung versehen, bieten nicht nur eine ausgezeichnete Leitfähigkeit, sondern schützen auch vor Oxidation und Korrosion. Diese Eigenschaften stellen sicher, dass die Übergangswiderstände über lange Zeit stabil bleiben und die Signalqualität nicht beeinträchtigt wird. Die Verwendung von temperaturresistenten Kunststoffen für das Gehäuse ist ebenfalls von großer Bedeutung, da dies die Lötbarkeit während des Produktionsprozesses verbessert und die Integrität der Verbindung auch bei erhöhten Betriebstemperaturen gewährleistet.
FAQ – Häufig gestellte Fragen zu BL 2X17G8 2,54 – 2x17pol. Buchsenl., gerade, RM 2,54, H.: 8,5mm
Was bedeutet das Rastermaß (RM) 2,54 mm genau?
Das Rastermaß von 2,54 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Dieses Maß ist ein weit verbreiteter Standard in der Elektronik und wird auch als 0,1 Zoll bezeichnet. Es stellt sicher, dass die Buchsenleiste mit einer Vielzahl von Bauteilen und Leiterplatten-Layouts kompatibel ist, die ebenfalls dieses Rastermaß verwenden.
Ist diese Buchsenleiste für Hochstromanwendungen geeignet?
Die BL 2X17G8 2,54 ist für allgemeine Signalübertragungszwecke und moderate Stromstärken konzipiert. Die genaue Strombelastbarkeit pro Pin hängt von verschiedenen Faktoren ab, einschließlich der umgebenden Kupferbahnführung auf der Leiterplatte und der Betriebstemperatur. Für Hochstromanwendungen sollten spezifische Steckverbinder mit größerem Pin-Abstand und entsprechend dimensionierten Kontakten gewählt werden. In der Regel sind diese Buchsenleisten für Ströme im Bereich von 1-3 Ampere pro Pin spezifiziert.
Welche Art von Lötverfahren wird für die BL 2X17G8 2,54 empfohlen?
Aufgrund des verwendeten hochtemperaturresistenten Kunststoffmaterials für das Gehäuse ist die BL 2X17G8 2,54 für gängige Lötverfahren wie Wellenlöten oder Reflow-Löten geeignet. Es ist jedoch ratsam, die spezifischen Temperaturbedingungen und Prozesszeiten des jeweiligen Lötverfahrens zu beachten, um die Integrität des Bauteils zu gewährleisten.
Was unterscheidet eine Buchsenleiste von einer Stiftleiste?
Eine Buchsenleiste (Socket Header) verfügt über Buchsen, in die Stifte einer Gegenkomponente (Stiftleiste/Plug Header) gesteckt werden. Eine Stiftleiste (Pin Header) hat herausragende Pins, die in die Buchsen einer Gegenkomponente gesteckt werden. Die BL 2X17G8 2,54 ist eine Buchsenleiste, die dafür ausgelegt ist, mit passenden Stiftleisten verbunden zu werden.
Wie ist die mechanische Stabilität der geradeausgerichteten Buchsenleiste?
Die gerade Ausrichtung in Verbindung mit der Durchsteckmontage (Through-Hole Technology) sorgt für eine sehr gute mechanische Stabilität auf der Leiterplatte. Die Pins werden durch die Löcher der Platine gesteckt und auf der Rückseite verlötet, was eine feste Verankerung gewährleistet. Die Bauhöhe von 8,5 mm trägt ebenfalls zur Robustheit bei, indem sie eine ausreichende Auflagefläche und Distanz bietet.
Ist die BL 2X17G8 2,54 RoHS-konform?
Die RoHS-Konformität ist ein wichtiger Aspekt für die Umweltverträglichkeit und die Einhaltung internationaler Richtlinien. Viele moderne elektronische Bauteile, einschließlich dieser Buchsenleiste, werden aus Materialien gefertigt, die den RoHS-Bestimmungen (Restriction of Hazardous Substances) entsprechen. Es ist jedoch immer ratsam, die produktspezifischen Datenblätter oder Zertifizierungen zu prüfen, um die genaue Konformität sicherzustellen.
Welche Vorteile bietet die Verwendung von vergoldeten Kontakten (falls zutreffend)?
Vergoldete Kontakte bieten eine überlegene Korrosionsbeständigkeit und eine sehr geringe Übergangswiderstand. Dies ist besonders vorteilhaft in feuchten Umgebungen oder bei Anwendungen, die eine extrem stabile Signalqualität über lange Zeit erfordern. Die Vergoldung schützt das darunterliegende Kontaktmaterial und verhindert Oxidation, was die Zuverlässigkeit und Langlebigkeit der Verbindung erhöht.
