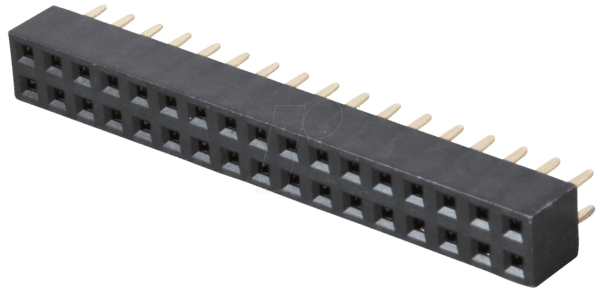

Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte: BL 2X17G 2,54 – 2x17pol. Buchsenleiste, gerade, RM 2,54
Die BL 2X17G 2,54 – 2x17pol. Buchsenleiste, gerade, RM 2,54 ist die essenzielle Komponente für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und präzise Signalübertragung in ihren Schaltungen realisieren müssen. Sie löst das Problem instabiler oder ungenauer Verbindungen, indem sie eine stabile und leicht zugängliche Schnittstelle für die Integration von Modulen, Sensoren oder Steuerungen bietet. Insbesondere in Prototypen, Embedded-Systemen und industriellen Steuerungen, wo Zuverlässigkeit und Flexibilität an erster Stelle stehen, ist diese Buchsenleiste die ideale Wahl.
Maximale Konnektivität mit bewährter Technologie
Die BL 2X17G 2,54 – 2x17pol. Buchsenleiste setzt auf eine bewährte Technologie, die Stabilität und Langlebigkeit garantiert. Ihr Design mit einem Rastermaß von 2,54 mm (0.1 Zoll) ist ein internationaler Standard und ermöglicht die Kompatibilität mit einer Vielzahl von Steckverbindern und Leiterplatten. Im Gegensatz zu weniger standardisierten oder qualitativ minderwertigen Alternativen bietet diese Buchsenleiste eine konsistente elektrische Performance und mechanische Integrität, selbst unter anspruchsvollen Betriebsbedingungen.
Vorteile der BL 2X17G 2,54 – 2x17pol. Buchsenleiste, gerade, RM 2,54
- Zuverlässige Signalübertragung: Hochwertige Kontakte gewährleisten eine stabile und verlustfreie Signalweiterleitung, unerlässlich für präzise Steuerung und Datenerfassung.
- Hohe Anschlussdichte: Mit insgesamt 34 Pins (2 Reihen à 17 Pins) ermöglicht die Leiste eine kompakte Verdrahtung auf begrenztem Raum.
- Einfache Montage: Die gerade Ausführung und das standardisierte Rastermaß vereinfachen die Montage auf Leiterplatten und die Integration in Gehäuse.
- Langlebigkeit und Robustheit: Gefertigt aus widerstandsfähigen Materialien, widersteht die Buchsenleiste mechanischen Belastungen und Umwelteinflüssen.
- Optimierte Platzierung: Die gerade Ausführung optimiert die Ausrichtung der angeschlossenen Komponenten und ermöglicht ein geordnetes Kabelmanagement.
- Universelle Kompatibilität: Das 2,54 mm Rastermaß (0.1 Zoll) sorgt für Kompatibilität mit einer breiten Palette von Stiftleisten und Steckmodulen.
- Prototypen- und Serienfertigung: Geeignet für den Einsatz in der Entwicklungsphase sowie in der Serienproduktion komplexer elektronischer Systeme.
Technische Spezifikationen und Materialbeschaffenheit
Die BL 2X17G 2,54 – 2x17pol. Buchsenleiste wurde entwickelt, um den Anforderungen moderner Elektronik zu genügen. Das verwendete Gehäusematerial ist typischerweise ein Hochtemperatur-Thermoplast, wie z.B. PBT (Polybutylenterephthalat) oder PA (Polyamid), das hervorragende mechanische Eigenschaften, eine hohe chemische Beständigkeit und eine gute Dimensionsstabilität bei erhöhten Temperaturen bietet. Diese Eigenschaften sind entscheidend für Anwendungen, bei denen die Baugruppen erhitzt werden oder in Umgebungen mit wechselnden Temperaturen eingesetzt werden.
Die Kontakte der Buchsenleiste sind in der Regel aus einer Kupferlegierung gefertigt, um eine optimale elektrische Leitfähigkeit zu gewährleisten. Um die Korrosionsbeständigkeit zu erhöhen und den Kontaktwiderstand über die Zeit niedrig zu halten, werden die Kontakte oft mit einer Edelmetallschicht, wie z.B. einer Gold-Nickel-Legierung, versehen. Diese Beschichtung minimiert das Risiko von Oxidschichten, die die Signalintegrität beeinträchtigen könnten.
Die gerade Ausführung der Buchsenleiste ermöglicht eine einfache Lötverbindung mit der Leiterplatte und eine klare Ausrichtung der angeschlossenen Komponenten. Das Rastermaß von 2,54 mm ist ein etablierter Standard in der Elektronikindustrie, der eine breite Palette von kompatiblen Steckern und Modulen unterstützt, was die Flexibilität bei der Systemgestaltung erhöht.
| Eigenschaft | Detail |
|---|---|
| Modellbezeichnung | BL 2X17G 2,54 |
| Polanzahl | 2×17 Pins (Gesamt 34 Pins) |
| Bauform | Gerade Buchsenleiste |
| Rastermaß (Pitch) | 2,54 mm (0.1 Zoll) |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT/PA) – Bietet hohe mechanische Stabilität, chemische Beständigkeit und thermische Belastbarkeit. |
| Kontaktmaterial | Kupferlegierung – Für exzellente elektrische Leitfähigkeit. |
| Kontaktbeschichtung | Vergoldet (typischerweise Gold-Nickel) – Gewährleistet geringen Kontaktwiderstand, Korrosionsschutz und Langlebigkeit der Verbindung. |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei DC 500V – Signifikant für eine zuverlässige elektrische Trennung zwischen den Kontakten. |
| Betriebstemperaturbereich | Weit gefasst, typischerweise von -40°C bis +105°C – Ermöglicht Einsatz in diversen Umgebungsbedingungen. |
| Anwendungsmöglichkeiten | Entwicklung von Prototypen, Embedded-Systeme, Industrieautomation, Mess- und Regeltechnik, Debugging-Schnittstellen. |
Anwendungsgebiete für höchste Präzision
Die BL 2X17G 2,54 – 2x17pol. Buchsenleiste, gerade, RM 2,54 findet ihren Einsatz in einer Vielzahl von anspruchsvollen elektronischen Anwendungen. In der Prototypenentwicklung ermöglicht sie eine flexible und schnelle Anbindung von Sensoren, Aktoren oder Kommunikationsmodulen an Mikrocontroller-Boards wie Arduino, Raspberry Pi oder spezialisierte Entwicklungssysteme. Ihre hohe Kontaktdichte erlaubt die gleichzeitige Anbindung mehrerer Komponenten auf kleinem Raum.
In der Industrieautomation dient sie als zuverlässige Schnittstelle für die Verbindung von Steuerungsplatinen mit I/O-Modulen, Frequenzumrichtern oder Sensornetzwerken. Die Robustheit und Temperaturbeständigkeit des Materials gewährleisten den stabilen Betrieb auch in industriellen Umgebungen. Ingenieure, die an Embedded-Systemen arbeiten, schätzen die einfache Handhabung und die konsistente elektrische Leistung für die Integration von Prozessoren, Speicherbausteinen oder Peripheriegeräten.
Auch in der Mess- und Regeltechnik, wo präzise Datenerfassung und Signalverarbeitung entscheidend sind, bietet die Buchsenleiste eine zuverlässige Verbindungslösung. Sie wird häufig für Debugging-Schnittstellen oder als Zugangspunkt für Testmessungen eingesetzt, wo eine stabile und wiederholbare Verbindung unerlässlich ist. Durch die Verwendung von Buchsenleisten mit standardisiertem Rastermaß wird die Interoperabilität zwischen verschiedenen Modulen und Systemkomponenten sichergestellt.
FAQ – Häufig gestellte Fragen zu BL 2X17G 2,54 – 2x17pol. Buchsenleiste, gerade, RM 2,54
Was ist das Rastermaß (Pitch) dieser Buchsenleiste und warum ist es wichtig?
Das Rastermaß (Pitch) dieser Buchsenleiste beträgt 2,54 mm (entspricht 0.1 Zoll). Dieses Maß ist ein internationaler Standard für Steckverbindungen in der Elektronik. Es definiert den Abstand zwischen den Mittelpunkten benachbarter Pins. Ein standardisiertes Rastermaß wie 2,54 mm ist entscheidend für die Kompatibilität mit einer breiten Palette von Steckern, Stiftleisten und Leiterplattenlayouts, was eine flexible und problemlose Integration in verschiedene Elektronikprojekte ermöglicht.
Für welche Arten von Anwendungen ist diese Buchsenleiste am besten geeignet?
Diese Buchsenleiste ist ideal für Anwendungen, die eine zuverlässige und flexible Signalverbindung erfordern. Dazu gehören insbesondere die Entwicklung von Prototypen, die Integration in Embedded-Systeme, industrielle Steuerungs- und Automatisierungslösungen, Mess- und Regeltechnik sowie die Anbindung von Sensoren und Aktoren. Ihre Robustheit und Präzision machen sie auch für anspruchsvolle Umgebungsbedingungen geeignet.
Was bedeutet „gerade“ Ausführung im Kontext dieser Buchsenleiste?
Die Bezeichnung „gerade“ bezieht sich auf die Ausrichtung der Lötanschlüsse der Buchsenleiste zur Leiterplatte. Bei einer geraden Ausführung stehen die Pins senkrecht zur Leiterplatte. Dies erleichtert die Montage und Lötung und ermöglicht eine klare und aufrechte Verbindung der angesteckten Komponenten. Im Gegensatz dazu gibt es gewinkelte Buchsenleisten, bei denen die Pins im 90-Grad-Winkel zur Leiterplatte verlaufen.
Welche Vorteile bietet die Vergoldung der Kontakte?
Die Vergoldung der Kontakte (oft eine Gold-Nickel-Legierung) bietet mehrere entscheidende Vorteile. Sie minimiert den elektrischen Übergangswiderstand, was für eine optimale Signalintegrität sorgt. Zudem schützt sie die Kupferkontakte vor Korrosion und Oxidation, selbst in feuchter oder aggressiver Umgebung. Dies gewährleistet eine langfristig stabile und zuverlässige elektrische Verbindung über viele Steckzyklen hinweg.
Wie viele Pins hat die Buchsenleiste insgesamt?
Die Buchsenleiste hat eine Konfiguration von 2×17 Pins, was insgesamt 34 elektrische Anschlusspunkte ergibt. Die zwei Reihen von jeweils 17 Pins ermöglichen eine hohe Kontaktdichte auf einer relativ kleinen Fläche der Leiterplatte.
Ist diese Buchsenleiste mit allen Arten von Stiftleisten kompatibel?
Ja, da die Buchsenleiste ein standardisiertes Rastermaß von 2,54 mm aufweist, ist sie mit den meisten handelsüblichen Stiftleisten mit demselben Rastermaß kompatibel. Dies gilt sowohl für einreihige als auch für zweireihige Stiftleisten, solange die Pinanzahl und das Rastermaß übereinstimmen.
Wie wird die Langlebigkeit und Zuverlässigkeit dieser Buchsenleiste sichergestellt?
Die Langlebigkeit und Zuverlässigkeit wird durch die Auswahl hochwertiger Materialien und durch eine sorgfältige Fertigung gewährleistet. Das robuste Gehäusematerial aus Hochtemperatur-Thermoplast widersteht mechanischen Belastungen und thermischen Einflüssen. Die vergoldeten Kupferkontakte sorgen für eine dauerhaft stabile elektrische Verbindung und sind resistent gegen Abnutzung bei häufigem Stecken und Trennen.
