Präzision und Zuverlässigkeit für Ihre Elektronikprojekte: BL 2X16G7 2,54 – Buchsenleiste
Sie suchen nach einer robusten und präzisen Verbindungslösung für Ihre Elektronikentwicklung oder industrielle Anwendung? Die BL 2X16G7 2,54 Buchsenleiste mit 16 Pins ist die ideale Wahl für Ingenieure, Entwickler und Technikbegeisterte, die Wert auf Langlebigkeit, einfache Handhabung und eine zuverlässige Signalübertragung legen. Diese Buchsenleiste löst das Problem unsauberer oder instabiler Verbindungen und ermöglicht eine klare und sichere Integration von Komponenten auf Leiterplatten.
Optimale Konnektivität für anspruchsvolle Anwendungen

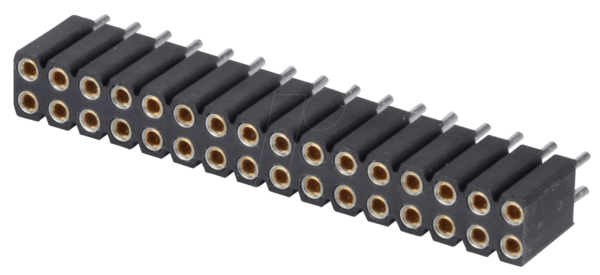

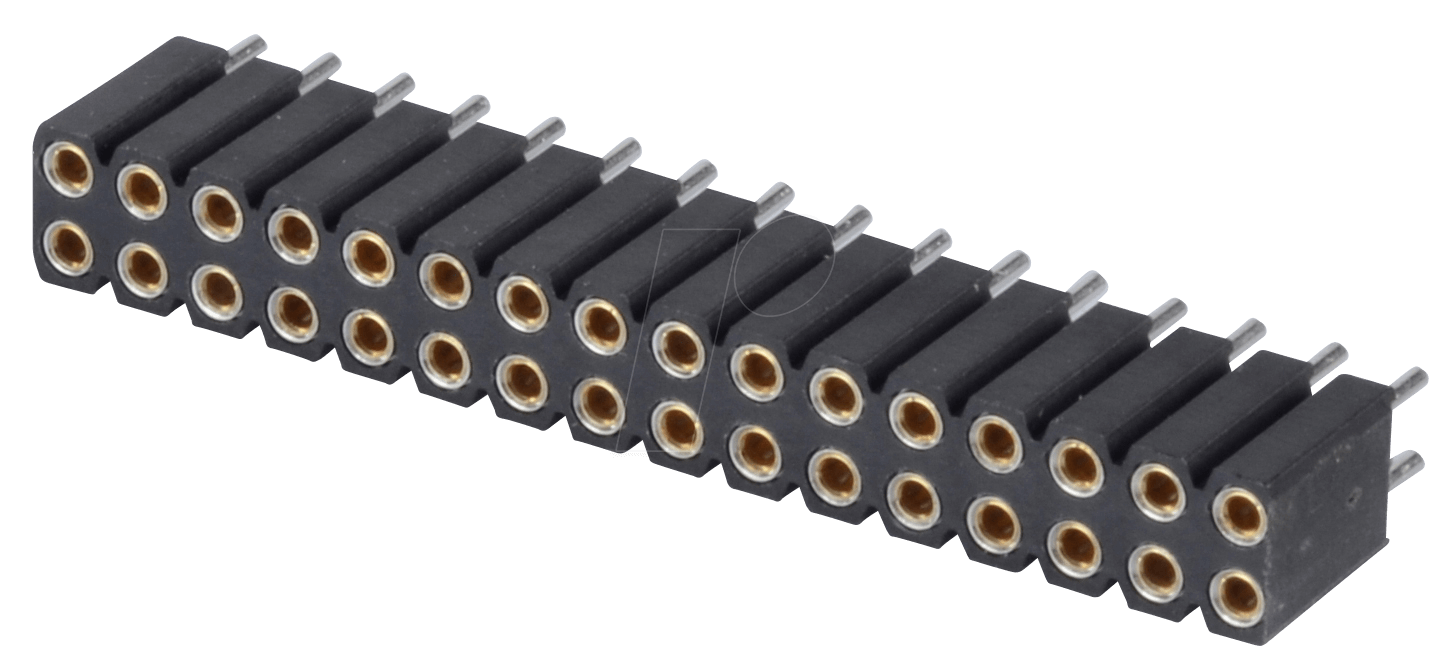

Die BL 2X16G7 2,54 Buchsenleiste zeichnet sich durch ihre herausragende Qualität und ihre durchdachte Konstruktion aus. Sie bietet eine zweireihige Konfiguration mit insgesamt 16 Kontakten, die in einem Rastermaß von 2,54 mm angeordnet sind. Die gerade Bauform und eine Einstecktiefe von 7,0 mm gewährleisten eine stabile und flächeneffiziente Montage auf Ihrer Platine. Im Vergleich zu einfacheren oder weniger standardisierten Steckverbindern bietet die BL 2X16G7 eine überlegene elektrische Performance und mechanische Integrität, was sie zur bevorzugten Lösung für professionelle Anwendungen macht.
Konstruktionsmerkmale und Vorteile
- Präzises Rastermaß: Das standardisierte Raster von 2,54 mm (auch bekannt als 0,1 Zoll) ermöglicht eine einfache und kompatible Integration mit einer Vielzahl von Steckern und Bauteilen auf dem Markt. Dies reduziert die Komplexität bei der Auswahl ergänzender Komponenten und vereinfacht den Designprozess erheblich.
- Stabile 16-Pin Konfiguration: Mit 16 individuellen Kontakten bietet diese Buchsenleiste eine hohe Anschlussdichte, ideal für komplexere Schaltungen und die Verbindung mehrerer Daten- oder Steuersignale. Die zweireihige Anordnung optimiert die Platznutzung auf der Leiterplatte.
- Gerade Bauform für einfache Montage: Die gerade Ausrichtung der Kontakte erleichtert das Bestücken von Leiterplatten, sowohl manuell als auch automatisiert. Dies minimiert das Risiko von Biegefehlern oder Fehlausrichtungen während des Lötprozesses und gewährleistet eine konsistente Verbindung.
- Optimale Einstecktiefe von 7,0 mm: Diese spezifische Höhe bietet eine gute Balance zwischen einer sicheren mechanischen Verankerung und der Vermeidung von Kollisionen mit anderen Bauteilen auf der Leiterplatte. Sie ist ideal für eine Vielzahl von Gehäusen und Aufbauhöhen.
- Hohe Zuverlässigkeit der Kontakte: Gefertigt aus hochwertigen Materialien und mit präzisen Fertigungstoleranzen, garantiert jede einzelne Kontaktbuchse eine geringe Übergangswiderstand und eine ausgezeichnete elektrische Leitfähigkeit. Dies ist entscheidend für die Integrität von Signalen, insbesondere bei höheren Frequenzen oder empfindlichen analogen Signalen.
- Langlebigkeit und Robustheit: Die BL 2X16G7 Buchsenleiste ist auf Langlebigkeit ausgelegt. Die verwendeten Materialien sind widerstandsfähig gegen Umwelteinflüsse wie Feuchtigkeit und Temperaturschwankungen, was eine zuverlässige Funktion über einen langen Zeitraum sicherstellt.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste, Stiftleiste (weiblich) |
| Modellbezeichnung | BL 2X16G7 2,54 |
| Anzahl der Pole | 16 (2 Reihen à 8 Pins) |
| Rastermaß (Pitch) | 2,54 mm (0.1 Zoll) |
| Bauform | Gerade |
| Gehäusematerial | Hochtemperatur-Thermoplast, UL94V-0 klassifiziert für Brandschutz. Bietet exzellente elektrische Isolation und mechanische Stabilität bei erhöhten Temperaturen. |
| Kontaktmaterial | Phosphorbronze oder Berylliumkupfer, typischerweise mit einer Gold- oder Zinnbeschichtung für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. Die Beschichtung minimiert den Übergangswiderstand und schützt vor Oxidation. |
| Maximale Strombelastbarkeit pro Kontakt | Typischerweise 1A bis 3A, abhängig von der genauen Legierung und Beschichtung des Kontakts. Ausgelegt für gängige Signalisierungs- und niedrige Stromversorgungsanforderungen. |
| Betriebstemperaturbereich | -40°C bis +105°C. Dies gewährleistet einen zuverlässigen Betrieb auch unter extremen Umgebungsbedingungen, wie sie in industriellen oder automobilen Anwendungen vorkommen können. |
| Isolationswiderstand | > 1000 MΩ bei 500 VDC. Dies unterstreicht die hohe Qualität der Isolation und die Vermeidung von Kriechströmen zwischen benachbarten Kontakten. |
| Durchgangswiderstand | < 20 mΩ nach dem ersten Steckvorgang. Eine niedrige und stabile Kontaktimpedanz ist essentiell für die Signalintegrität, insbesondere bei Hochfrequenzanwendungen. |
| Einsatzmöglichkeiten | Leiterplattenverbindungen, Debugging-Schnittstellen, Speichererweiterungen, Steuerungsmodule, Sensorik, industrielle Automatisierung, Prototypenentwicklung. |
Anwendungsbereiche und technische Überlegenheit
Die BL 2X16G7 2,54 Buchsenleiste findet ihren Einsatz in einer breiten Palette von Applikationen, wo Präzision und Zuverlässigkeit unerlässlich sind. In der industriellen Automatisierung dient sie als robuste Schnittstelle für die Verbindung von Sensoren, Aktoren und Steuergeräten. In der Forschung und Entwicklung sowie im Prototypenbau ermöglicht sie eine flexible und wiederholbare Konfiguration von Schaltungen. Für Embedded-Systeme und Mikrocontroller-Projekte, wie beispielsweise mit Arduino oder Raspberry Pi, stellt sie eine standardisierte und einfach zu verwendende Anschlussposition für Debugging-Ports, Erweiterungsmodule oder externe Peripherie dar.
Die Wahl der BL 2X16G7 übertrifft Standardlösungen durch ihre garantierte Kompatibilität dank des 2,54 mm Rastermaßes, die verbesserte mechanische Stabilität durch die präzise gefertigte Hülse und die optimierte elektrische Performance, die durch hochwertige Kontaktmaterialien und deren Oberflächenveredelung sichergestellt wird. Im Gegensatz zu minderwertigen Steckverbindern, die zu Signalverlusten, erhöhten Übergangswiderständen oder mechanischen Defekten neigen, bietet die BL 2X16G7 eine konsistente und zuverlässige Verbindung über zahlreiche Steckzyklen hinweg. Die Verwendung von flammhemmenden Materialien im Gehäuse entspricht zudem hohen Sicherheitsstandards und minimiert Risiken in anspruchsvollen Umgebungen.
FAQ – Häufig gestellte Fragen zu BL 2X16G7 2,54 – Buchsenleiste – 16-pol, gerade, RM 2,54, H: 7,0 mm
Was bedeutet das Rastermaß 2,54 mm genau und warum ist es wichtig?
Das Rastermaß von 2,54 mm, oft auch als 0,1 Zoll bezeichnet, ist ein internationaler Standard für den Abstand zwischen den Mittelpunkten benachbarter Kontakte auf elektronischen Steckverbindern und Leiterplatten. Die Einhaltung dieses Standards ist entscheidend, da er die Kompatibilität mit einer riesigen Auswahl an Gegensteckern, Kabeln und Bauteilen sicherstellt. Dies vereinfacht die Entwicklung und vermeidet Probleme bei der Bestückung von Platinen.
Ist die BL 2X16G7 Buchsenleiste für Lötprozesse geeignet?
Ja, die BL 2X16G7 ist speziell für die Oberflächenmontage (SMD) oder Durchsteckmontage (THT) auf Leiterplatten konzipiert und hervorragend für Lötprozesse geeignet. Das Gehäusematerial ist hitzebeständig und die Pin-Struktur ist optimiert, um einen zuverlässigen Lötzinnfluss und eine starke mechanische Verbindung zu gewährleisten. Die genaue Löttemperatur und -zeit sollten jedoch gemäß den Empfehlungen für das verwendete Lötverfahren und die Leiterplatte angepasst werden.
Welche Art von Steckern kann ich mit der BL 2X16G7 Buchsenleiste verbinden?
Mit der BL 2X16G7 können Sie alle Stiftleisten (männliche Pins) verbinden, die ebenfalls ein Rastermaß von 2,54 mm aufweisen und die entsprechende Anzahl von Kontakten (in diesem Fall 2×8 Pins) haben. Dazu gehören gängige 2,54 mm Stiftleisten, aber auch viele andere 2,54 mm kompatible Stecker.
Ist die Buchsenleiste für hohe Stromstärken ausgelegt?
Die BL 2X16G7 ist primär für Signalübertragungen und Anwendungen mit moderaten Stromstärken konzipiert. Die maximale Strombelastbarkeit pro Kontakt liegt typischerweise im Bereich von 1A bis 3A, abhängig von den spezifischen Materialen und der Beschichtung. Für Anwendungen, die signifikant höhere Stromstärken erfordern, sollten spezielle Hochstromsteckverbinder in Betracht gezogen werden.
Welche Vorteile bietet die gerade Bauform gegenüber einer gewinkelten Bauform?
Die gerade Bauform ermöglicht eine einfache und platzsparende vertikale Montage auf der Leiterplatte. Sie ist ideal, wenn die Verbindung senkrecht zur Platine erfolgen soll und die Bauteilhöhe nicht kritisch ist. Gewinkelte Bauformen werden hingegen eingesetzt, wenn die Verbindung parallel zur Platinenoberfläche geführt werden muss.
Wie kann ich die Lebensdauer der BL 2X16G7 Buchsenleiste maximieren?
Die Lebensdauer wird durch die Vermeidung von mechanischer Überbeanspruchung, Überstrom und extremen Umgebungsbedingungen maximiert. Achten Sie auf eine fachgerechte Montage und Lötung. Regelmäßiges Reinigen von Staub und Schmutz, insbesondere in industriellen Umgebungen, kann ebenfalls zur Langlebigkeit beitragen. Die hochwertige Kontaktbeschichtung (z.B. Gold) schützt vor Korrosion und sorgt für geringe Übergangswiderstände über viele Steckzyklen.
Ist die BL 2X16G7 Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die BL 2X16G7 ist für den Einsatz in einer Vielzahl von Umgebungen ausgelegt, einschließlich solchen mit moderaten Temperaturschwankungen und Feuchtigkeit. Das verwendete hochtemperaturfeste und flammhemmende Gehäusematerial sowie die korrosionsbeständigen Kontaktmaterialien bieten eine gute Robustheit. Für extreme Bedingungen mit starker mechanischer Belastung, extremen Temperaturen oder aggressiven Chemikalien sollten jedoch spezialisierte Steckverbinder in Betracht gezogen werden.
