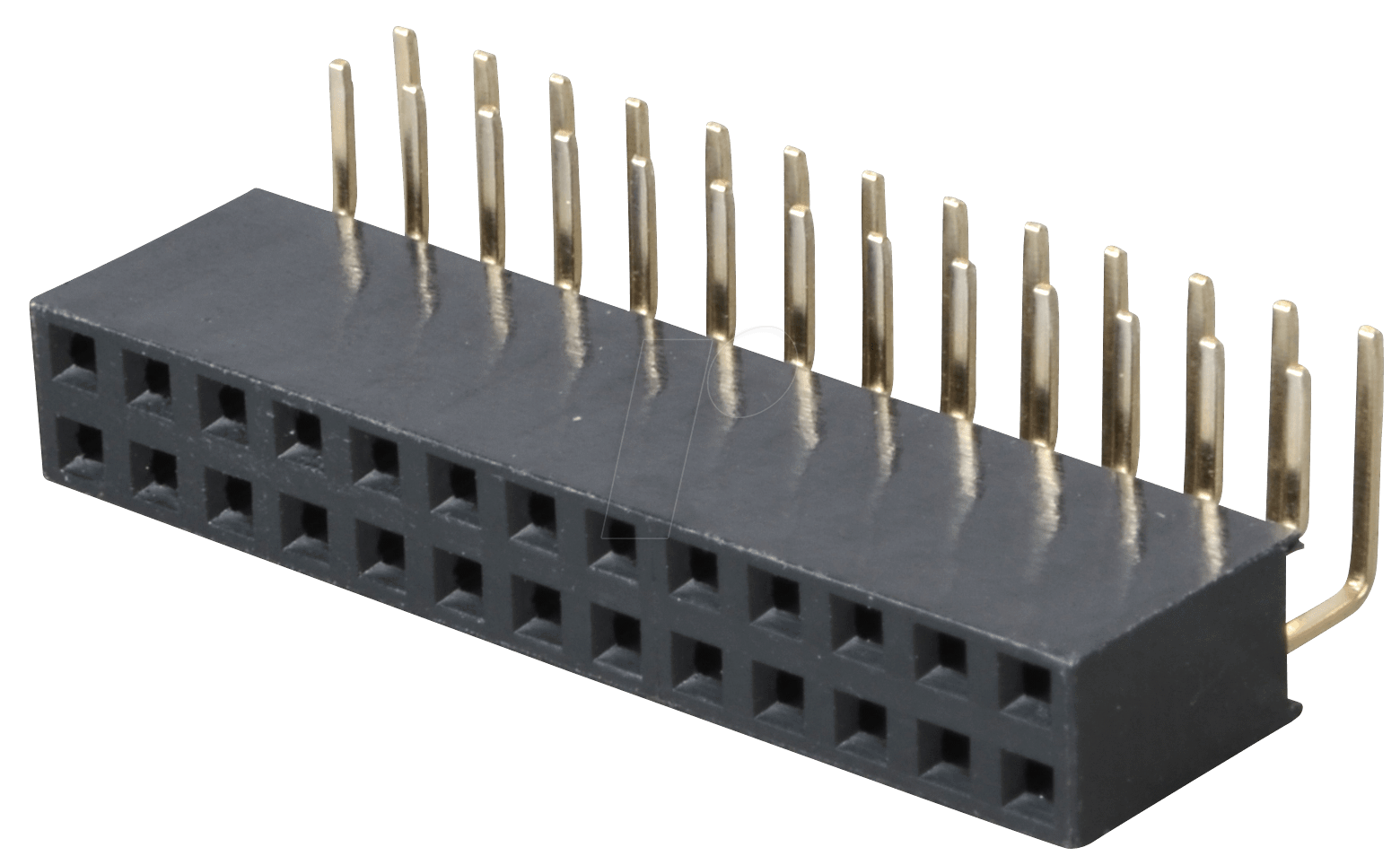

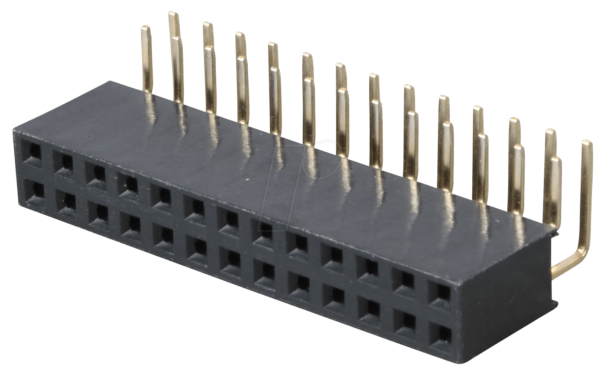

BL 2X13W 2,54 – 2x13pol. Buchsenleiste, gewinkelt, RM 2,54: Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Die BL 2X13W 2,54 – 2x13pol. Buchsenleiste, gewinkelt, RM 2,54 ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und platzsparende Verbindungstechnik für ihre Platinen und Modulaufbauten benötigen. Sie ermöglicht eine sichere und ordentliche Verdrahtung, insbesondere in beengten oder vertikal ausgerichteten Systemen, und minimiert so potenzielle Fehlerquellen und Signalverluste.
Vorteile der BL 2X13W 2,54 – 2x13pol. Buchsenleiste, gewinkelt, RM 2,54 im Detail
Diese Buchsenleiste zeichnet sich durch ihre durchdachte Konstruktion und hochwertige Materialien aus, die eine überlegene Leistung gegenüber Standardlösungen gewährleisten. Die gewinkelte Bauform ist ein entscheidender Faktor, der die Platznutzung optimiert und die Montage erleichtert. Insbesondere in Gehäusen mit begrenztem vertikalem Raum oder wenn die Verkabelung von oben erfolgen soll, bietet sie klare Vorteile. Die präzise gefertigten Kontakte mit einem Rastermaß von 2,54 mm garantieren eine stabile und elektrisch leitfähige Verbindung, die für anspruchsvolle Anwendungen unerlässlich ist.
- Optimale Raumausnutzung: Die 90-Grad-Winkelung ermöglicht eine effiziente Nutzung des verfügbaren Bauraums, was besonders in kompakten Geräten und Gehäusen von Vorteil ist.
- Zuverlässige Signalübertragung: Hochwertige Kontaktmaterialien und eine präzise Fertigung sorgen für minimale Übergangswiderstände und eine stabile Signalintegrität.
- Einfache Montage: Die gewinkelte Ausrichtung erleichtert das Anstecken von Kabeln und Modulen, auch unter schwierigen Platzverhältnissen.
- Robuste Bauweise: Die Leiste ist für eine hohe Lebensdauer und Beständigkeit gegenüber mechanischen Belastungen konzipiert.
- Universelle Kompatibilität: Das Standard-Rastermaß von 2,54 mm gewährleistet eine breite Kompatibilität mit einer Vielzahl von Steckern und Modulen.
- Klar definierte Pin-Belegung: Die 2x13polige Ausführung ermöglicht eine strukturierte und übersichtliche Verdrahtung von komplexen Schaltungen.
Technische Spezifikationen und Materialeigenschaften
Die BL 2X13W 2,54 – 2x13pol. Buchsenleiste, gewinkelt, RM 2,54 wurde entwickelt, um den Anforderungen moderner Elektronik-Designs gerecht zu werden. Die Auswahl der Materialien und die Präzision der Fertigung sind entscheidend für die Leistungsfähigkeit und Langlebigkeit der Komponente.
| Merkmal | Beschreibung |
|---|---|
| Typ | Buchsenleiste, zweireihig |
| Polzahl | 2×13 polig (insgesamt 26 Pins) |
| Rastermaß (RM) | 2,54 mm |
| Bauform | Gewinkelt (90 Grad) |
| Kontaktmaterial | Hochwertige Legierung mit Gold- oder Zinnbeschichtung (je nach Variante) für optimale Leitfähigkeit und Korrosionsbeständigkeit. Bietet eine geringe Kontaktimpedanz und Schutz vor Oxidation, was für die Langlebigkeit entscheidend ist. |
| Gehäusematerial | Flammhemmendes PBT (Polybutylenterephthalat) oder ähnlicher Hochleistungskunststoff. Dieses Material bietet ausgezeichnete elektrische Isolationseigenschaften, hohe mechanische Festigkeit und Temperaturbeständigkeit, was für den sicheren Einsatz in verschiedenen Umgebungen unerlässlich ist. |
| Isolationsspannung | Ausgelegt für Spannungen, die üblicherweise in der Mikroelektronik und bei Steuerungsaufgaben auftreten. Bietet eine sichere Trennung zwischen den Kontakten. |
| Betriebstemperaturbereich | Geeignet für einen breiten Temperaturbereich, der typische Betriebsbedingungen in Elektronikgehäusen und industriellen Umgebungen abdeckt. |
| Montageart | Lötverbindung auf Leiterplatten (SMD oder THT, je nach genauer Spezifikation der zugehörigen Variante). Die gewinkelte Ausführung ermöglicht eine vereinfachte Handhabung und Anbringung. |
| Schutzart | Keine spezifische Schutzart (IP-Rating) ausgewiesen, da es sich um eine interne Verbindungskomponente handelt. Die Robustheit des Materials schützt jedoch vor Staub und leichten mechanischen Einwirkungen. |
Anwendungsgebiete und Integration in komplexe Systeme
Die BL 2X13W 2,54 – 2x13pol. Buchsenleiste, gewinkelt, RM 2,54 findet breite Anwendung in einer Vielzahl von elektronischen Systemen, bei denen eine zuverlässige und platzsparende Verbindungskomponente gefragt ist. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bauteil für Prototypenentwicklung, industrielle Automatisierung, Embedded Systems und die Signalweiterleitung in komplexen Steuerungs- und Überwachungsanwendungen.
- Entwicklungsboards und Prototypen: Ermöglicht das einfache und flexible Anschließen von Modulen, Sensoren und Aktoren an Mikrocontroller-Plattformen wie Arduino, Raspberry Pi oder spezialisierte Entwicklungsboards.
- Industrielle Steuerungs- und Automatisierungstechnik: Ideal für die Verdrahtung von Sensoren, Relais, Displays und Kommunikationsschnittstellen in SPS-Systemen und industriellen Schaltschränken. Die gewinkelte Form hilft bei der Führung von Kabelbäumen.
- Embedded Systems: Perfekt für den Einsatz in kompakten Embedded-Systemen, wo der verfügbare Bauraum limitiert ist. Ermöglicht die modulare Erweiterbarkeit von Funktionalitäten.
- Mess- und Prüftechnik: Dient als zuverlässiger Anschluss für Messgeräte und Prüfadapter, wo präzise und wiederholbare Verbindungen erforderlich sind.
- Multimedia- und Audioanwendungen: Kann zur Signalübertragung in professionellen Audio- und Videogeräten verwendet werden, wo eine klare Trennung der Kanäle und eine stabile Verbindung wichtig sind.
- Netzwerktechnik und Datenerfassung: Ermöglicht die Verbindung von Datenerfassungseinheiten und Kommunikationsmodulen, wo eine saubere und organisierte Verdrahtung zur Vermeidung von Störungen beiträgt.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu BL 2X13W 2,54 – 2x13pol. Buchsenleiste, gewinkelt, RM 2,54
Was ist das Rastermaß (RM) und warum ist es wichtig?
Das Rastermaß (RM) bezieht sich auf den Abstand zwischen den Mittelpunkten benachbarter Kontakte auf einer Leiterplatte oder einer Buchsenleiste. Bei der BL 2X13W 2,54 beträgt dieses 2,54 mm. Dieses Standardmaß ist entscheidend, da es eine hohe Kompatibilität mit einer Vielzahl von Steckern, Modulen und anderen elektronischen Komponenten gewährleistet, die ebenfalls auf diesem Raster basieren. Ein einheitliches Rastermaß erleichtert die Planung und Montage von Schaltungen erheblich.
Welche Vorteile bietet die gewinkelte Bauform?
Die gewinkelte Bauform (90 Grad) der Buchsenleiste ist ein erheblicher Vorteil in Situationen mit begrenztem Platzangebot. Sie ermöglicht eine vertikale oder seitliche Verdrahtung, was besonders in flachen Gehäusen oder bei der Anbindung von Komponenten auf derselben Leiterplatte nützlich ist. Dies verbessert die Kabelorganisation und kann die Zugänglichkeit für Wartungsarbeiten erleichtern.
Für welche Art von Anwendungen ist diese Buchsenleiste am besten geeignet?
Diese Buchsenleiste ist ideal für Anwendungen, die eine präzise, zuverlässige und platzsparende Verbindung erfordern. Dazu gehören die Prototypenentwicklung, industrielle Steuerungs- und Automatisierungstechnik, Embedded Systems, Mess- und Prüfgeräte sowie Signalweiterleitung in komplexen elektronischen Geräten. Ihre robuste Bauweise und die hohe Polzahl machen sie auch für anspruchsvollere Projekte geeignet.
Ist die Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Obwohl die Buchsenleiste aus hochwertigen Materialien gefertigt ist, die eine gute mechanische und thermische Beständigkeit aufweisen, ist sie primär für den Einsatz in kontrollierten elektronischen Umgebungen konzipiert. Sie verfügt über keine spezifische IP-Schutzart gegen Staub oder Wasser. Für extrem raue Umgebungen müssten zusätzliche Schutzmaßnahmen getroffen oder speziell dafür ausgelegte Komponenten verwendet werden.
Wie wird die Buchsenleiste auf der Leiterplatte befestigt?
Die Befestigung erfolgt in der Regel durch Lötverbindungen auf der Leiterplatte. Je nach genauer Ausführung kann es sich um eine Through-Hole-Technology (THT) oder eine Surface-Mount-Technology (SMT) handeln. Die genaue Montageart ist bei der Produktspezifikation angegeben und erfordert entsprechende Lötkenntnisse und Ausrüstung.
Welche Art von Steckern kann ich mit dieser Buchsenleiste verwenden?
Sie können kompatible Stecker mit einem Rastermaß von 2,54 mm verwenden. Dies beinhaltet üblicherweise Stiftleisten, IDC-Steckverbinder oder andere Komponenten, die für eine Verbindung mit zweireihigen Buchsenleisten mit diesem Standard-Rastermaß ausgelegt sind. Die 2x13polige Konfiguration erfordert Stecker, die ebenfalls diese Polanzahl und Anordnung unterstützen.
Bietet die Buchsenleiste eine elektrische Isolierung?
Ja, das Gehäusematerial der Buchsenleiste besteht aus einem isolierenden Kunststoff (typischerweise PBT), der für eine sichere elektrische Trennung zwischen den einzelnen Kontakten sorgt. Dies ist entscheidend, um Kurzschlüsse zu vermeiden und die Sicherheit des Gesamtsystems zu gewährleisten.
