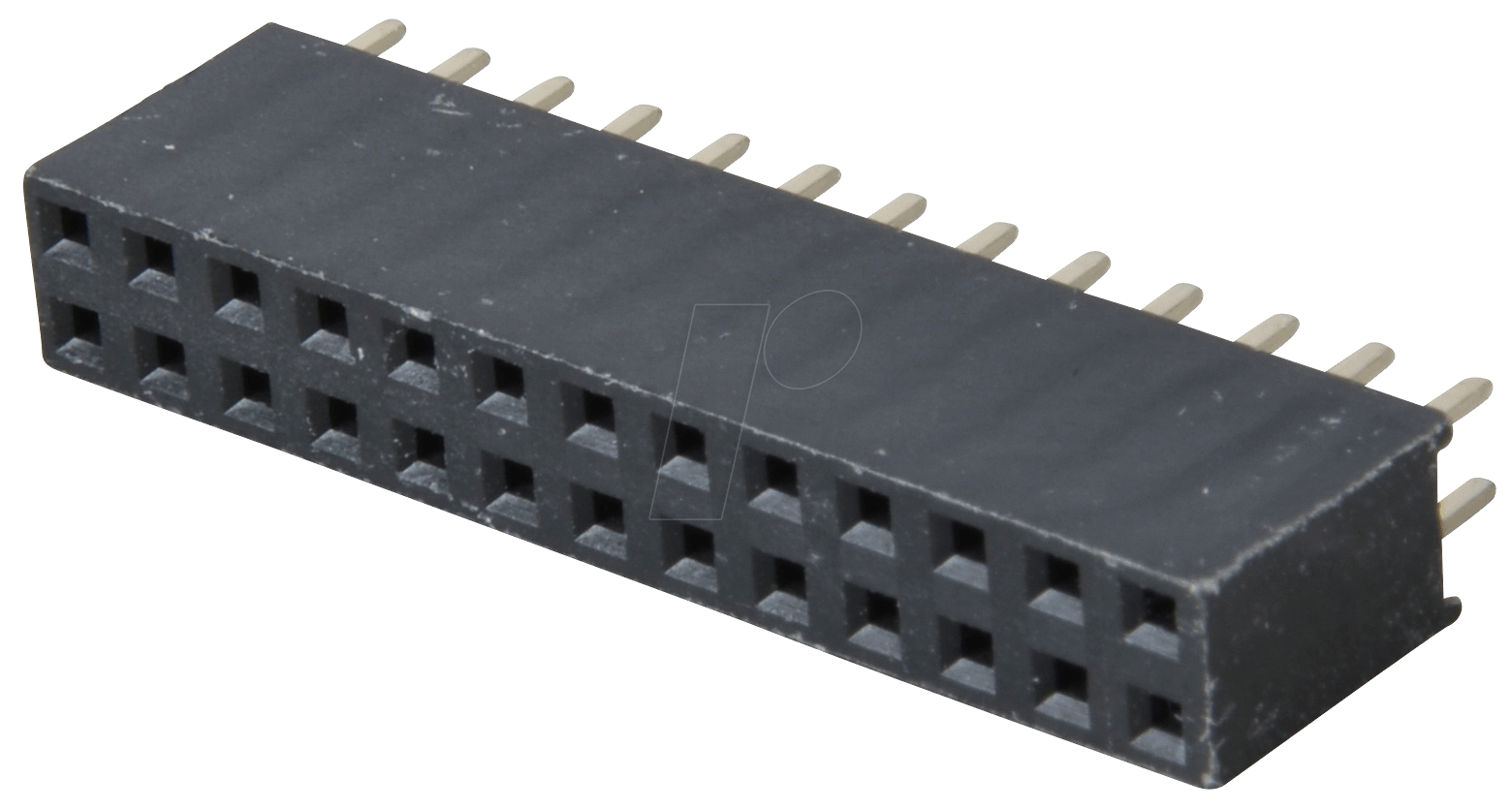

BL 2X13G8 2,54 – 2x13pol. Buchsenleiste, Gerade Montage für Präzise Verbindungen
Die BL 2X13G8 2,54mm Buchsenleiste, gerade, mit einer Bauhöhe von 8,5mm, ist die ideale Lösung für Anwender, die robuste und zuverlässige Steckverbindungen in anspruchsvollen Elektronikanwendungen benötigen. Entwickelt für Ingenieure, Entwickler und versierte Hobbyisten, die Wert auf Präzision, Langlebigkeit und einfache Integration legen, überwindet dieses Bauteil die Grenzen standardmäßiger Steckverbinder durch seine durchdachte Konstruktion und hochwertigen Materialien.
Hervorragende Konnektivität und Zuverlässigkeit
Die BL 2X13G8 Buchsenleiste bietet eine doppelte Reihe von 13 Kontakten, was insgesamt 26 Anschlusspunkte für Ihre elektronischen Schaltungen ermöglicht. Der Rastermaß von 2,54mm ist ein Industriestandard, der eine breite Kompatibilität mit vielen gängigen Steckern undplatinen gewährleistet. Die gerade Bauform und die spezifische Bauhöhe von 8,5mm sind sorgfältig gewählt, um eine optimale Platzierung auf Leiterplatten zu ermöglichen, auch in beengten Gehäusen. Diese Buchsenleiste ist darauf ausgelegt, stabile und verlustarme Signalübertragung zu gewährleisten, selbst unter wechselnden Umgebungsbedingungen.
Konstruktionsmerkmale und Vorteile
- Hohe Kontaktdichte: Mit 2×13 Polen bietet die Leiste eine effiziente Raumnutzung für anspruchsvolle Schaltkreise.
- Industriestandard Rastermaß: Das 2,54mm Rastermaß sorgt für breite Kompatibilität mit einer Vielzahl von Steckerleisten und elektronischen Komponenten.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, die eine langfristige Zuverlässigkeit und Beständigkeit gegen mechanische Beanspruchung und Umwelteinflüsse sicherstellen.
- Präzise Montage: Die gerade Ausführung erleichtert die exakte Positionierung auf der Leiterplatte und die Lötverbindung, was zu einer stabilen und zuverlässigen elektrischen Verbindung führt.
- Optimale Bauhöhe: Die 8,5mm Bauhöhe ist ein Kompromiss, der sowohl eine gute Handhabbarkeit als auch eine effiziente Integration in verschiedene Gehäusedesigns ermöglicht.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Elektronikprojekten, von der Prototypenentwicklung bis hin zur Serienfertigung in Industrie, Automobiltechnik, Messtechnik und Unterhaltungselektronik.
Technische Spezifikationen im Detail
Die BL 2X13G8 Buchsenleiste repräsentiert ein Höchstmaß an Präzision und Zuverlässigkeit in der Welt der Steckverbinder. Ihre Konstruktion ist auf maximale Leistungsfähigkeit und Langlebigkeit ausgelegt, was sie zur ersten Wahl für anspruchsvolle Anwendungen macht. Die Wahl des Materials für das Gehäuse ist entscheidend für die elektrische Isolation und die mechanische Stabilität. Typischerweise werden hierfür Hochleistungskunststoffe wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer) eingesetzt, die eine hohe Temperaturbeständigkeit und geringe Feuchtigkeitsaufnahme aufweisen. Diese Eigenschaften sind essenziell, um die Integrität der Verbindung auch unter schwierigen Bedingungen aufrechtzuerhalten.
Die Kontakte der Buchsenleiste sind in der Regel aus einer Kupferlegierung gefertigt, oft mit einer Oberflächenveredelung wie Zinn, Nickel oder Edelmetall-Beschichtungen (z.B. Gold). Diese Beschichtungen dienen nicht nur dem Korrosionsschutz, sondern minimieren auch den Übergangswiderstand und sorgen für eine optimale Leitfähigkeit über die gesamte Lebensdauer des Steckverbinders. Die präzise Fertigung der Kontaktflächen gewährleistet eine feste und sichere Verbindung mit den Gegenstücken, was Signalverluste und unerwünschte elektrische Effekte minimiert. Die gerade Montageform (Straight) ermöglicht eine einfache und zuverlässige Lötverbindung auf der Leiterplatte, was die mechanische Stabilität des Anschlusses weiter erhöht. Die definierten Pin-Abstände (Rastermaß 2,54mm) sind ein kritischer Faktor für die Kompatibilität und ermöglichen den Einsatz in einer Vielzahl von etablierten Stecksystemen.
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Buchsenleiste |
| Polanzahl | 2 x 13 Pins (26 Kontakte gesamt) |
| Rastermaß (RM) | 2,54 mm |
| Montage | Gerade (Straight), für Durchsteckmontage (THT) |
| Bauhöhe (H) | 8,5 mm |
| Gehäusematerial | Hochtemperaturkunststoff (z.B. PBT, LCP), optimiert für Lötbarkeit und mechanische Beständigkeit |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung (z.B. Zinn, Nickel) für geringen Übergangswiderstand und Korrosionsschutz |
| Betriebstemperatur | Typischerweise von -40°C bis +105°C (abhängig vom spezifischen Material und Hersteller) |
| Isolationswiderstand | Sehr hoch, um Leckströme zu verhindern und die Signalintegrität zu gewährleisten |
| Anwendungsbereiche | Prototypenentwicklung, Embedded Systems, Messtechnik, Automatisierung, Industrieelektronik, Consumer Electronics |
Maximale Leistung durch durchdachtes Design
Die BL 2X13G8 zeichnet sich durch ein Design aus, das auf die Vermeidung typischer Schwachstellen bei Steckverbindungen abzielt. Die präzise gefertigten Kontakte gewährleisten einen geringen und stabilen Übergangswiderstand, was für die Signalintegrität unerlässlich ist. Eine niedrige Kontaktwiderstand ist kritisch, um Signalverluste und unerwünschte Erwärmung zu vermeiden, insbesondere bei höheren Strombelastungen oder empfindlichen Signalen. Die Bauhöhe von 8,5mm ist nicht zufällig gewählt, sondern bietet eine optimale Balance zwischen Zugänglichkeit für Lötprozesse und einer kompakten Integration in moderne Elektronikgehäuse.
Die gerade Montageform unterstützt eine saubere und sichere Lötung auf der Leiterplatte. Dies minimiert das Risiko von mechanischer Belastung der Lötstellen und erhöht die Gesamtzuverlässigkeit der Verbindung. Die Verwendung von Kunststoffen mit hoher thermischer Beständigkeit im Gehäuse verhindert Verformungen während des Lötprozesses und gewährleistet die Langlebigkeit der Komponente auch bei erhöhten Betriebstemperaturen. Die sorgfältige Materialauswahl und die präzise Fertigung machen die BL 2X13G8 zu einem Bauteil, auf das sich Entwickler verlassen können, wenn es auf höchste Ansprüche an Performance und Ausfallsicherheit ankommt.
FAQ – Häufig gestellte Fragen zu BL 2X13G8 2,54 – 2x13pol. Buchsenl., gerade, RM 2,54, H.: 8,5mm
Welche Art von Steckern kann ich mit der BL 2X13G8 Buchsenleiste verwenden?
Die BL 2X13G8 Buchsenleiste ist mit Stiftleisten mit einem Rastermaß von 2,54mm kompatibel. Dies ist ein sehr gängiger Industriestandard, sodass Sie eine breite Palette von Stiftleisten und anderen Steckern dieser Rastergröße verwenden können.
Ist die BL 2X13G8 für den Einsatz in rauen Umgebungen geeignet?
Ja, die BL 2X13G8 ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Das Gehäusematerial aus Hochtemperaturkunststoff und die robusten Kontakte bieten Widerstand gegen Temperaturschwankungen, Feuchtigkeit und mechanische Belastungen, was sie für industrielle Anwendungen geeignet macht.
Welche Vorteile bietet die gerade Montageform im Vergleich zu gewinkelten Buchsenleisten?
Die gerade Montageform erleichtert die Montage auf der Leiterplatte und die Lötverbindung, was zu einer stabileren und zuverlässigeren elektrischen Verbindung führt. Sie ist ideal für Anwendungen, bei denen die Kabel senkrecht zur Leiterplatte geführt werden sollen.
Kann die BL 2X13G8 für Hochfrequenzanwendungen verwendet werden?
Obwohl die BL 2X13G8 in erster Linie für allgemeine Konnektivität konzipiert ist, minimieren die präzise gefertigten Kontakte und die gute Signalintegrität sie auch für viele Hochfrequenzanwendungen geeignet, solange die spezifischen Anforderungen (z.B. Impedanzanpassung) erfüllt werden.
Wie beeinflusst die Bauhöhe von 8,5mm die Anwendung der Buchsenleiste?
Die Bauhöhe von 8,5mm bietet eine gute Balance zwischen einer handhabbaren Höhe für die Montage und Lötung und einer kompakten Integration in Gehäuse. Sie ermöglicht eine effiziente Nutzung des Bauraums in vielen Elektronikdesigns.
Ist die BL 2X13G8 RoHS-konform?
Die BL 2X13G8 Buchsenleiste ist in der Regel RoHS-konform gefertigt, um den aktuellen Umweltvorschriften zu entsprechen. Dies bedeutet, dass sie keine bedenklichen Stoffe in Mengen enthält, die über den zulässigen Grenzwerten liegen.
Welche Lötverfahren werden für die BL 2X13G8 empfohlen?
Für die BL 2X13G8 werden standardmäßige Lötverfahren für Durchsteckbauteile (Through-Hole Technology – THT) empfohlen, wie z.B. Wellenlöten oder manuelles Löten. Die Wahl des Lötverfahrens sollte auf der spezifischen Anwendung und den Materialeigenschaften der Leiterplatte basieren.
