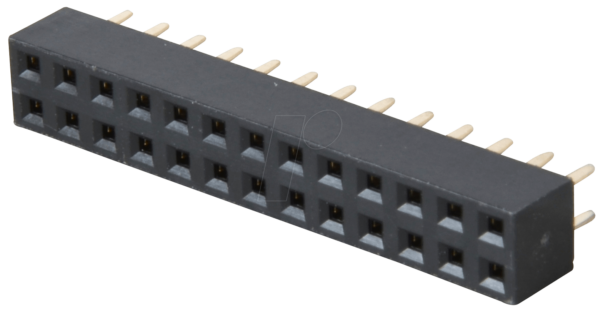

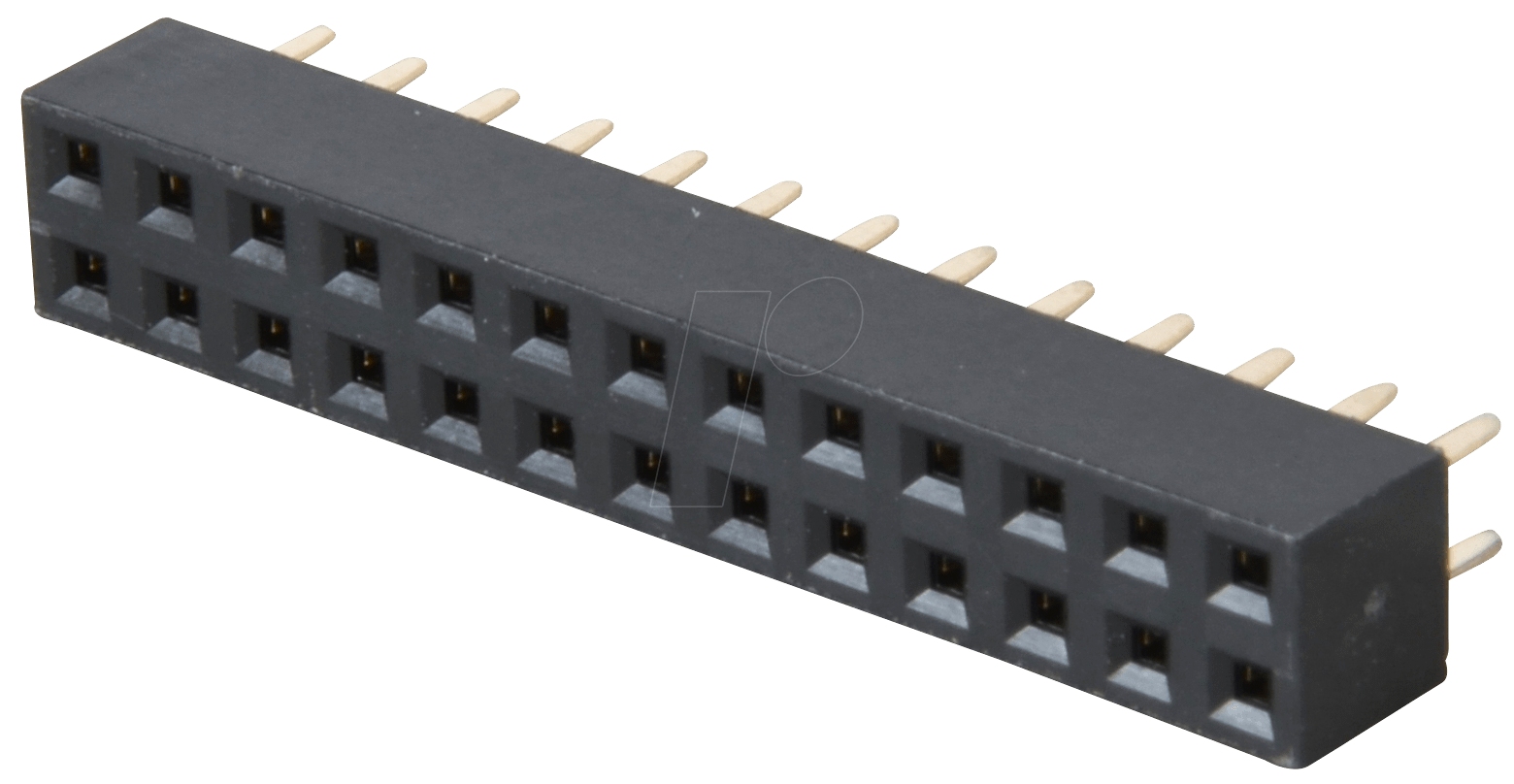

BL 2X13G 2,54 – Die robuste und zuverlässige Verbindungslösung für Ihre Elektronikprojekte
Sie suchen nach einer stabilen und präzisen Lösung zur Verbindung von Leiterplatten oder zur Erstellung von Schnittstellen in Ihren Elektronik- und IT-Projekten? Die BL 2X13G 2,54 – eine gerade 2x13polige Buchsenleiste mit einem Pin-Raster von 2,54 mm – bietet die ideale Antwort für Entwickler, Hobbyisten und professionelle Anwender, die Wert auf Langlebigkeit und Signalintegrität legen. Diese Buchsenleiste schließt die Lücke zwischen Komponenten und sorgt für eine zuverlässige elektrische Verbindung, wo andere Lösungen versagen.
Präzision und Zuverlässigkeit im Kern
Die BL 2X13G 2,54 zeichnet sich durch ihr standardisiertes Pin-Raster von 2,54 mm aus. Dieses Maß ist ein international anerkannter Standard in der Elektronikfertigung und gewährleistet eine hohe Kompatibilität mit einer Vielzahl von Steckverbindern, Kabeln und Leiterplatten-Designs. Die gerade Ausrichtung der Buchsenleiste erleichtert die Montage auf Platinen und ermöglicht eine geordnete Verkabelung, was insbesondere in beengten oder komplexen Schaltungsaufbauten von entscheidender Bedeutung ist. Die sorgfältige Verarbeitung der Kontakte sorgt für einen geringen Übergangswiderstand und minimiert das Risiko von Signalverlusten oder unerwünschten Störungen.
Überragende Materialqualität und Langlebigkeit
Das Gehäusematerial der BL 2X13G 2,54 besteht aus hochwertigem und isolierendem Kunststoff. Dies schützt die empfindlichen Kontakte vor Umwelteinflüssen wie Staub und Feuchtigkeit und verhindert Kurzschlüsse zwischen benachbarten Pins. Die Kontakte selbst sind in der Regel aus einer robusten Legierung gefertigt, die eine exzellente Leitfähigkeit aufweist und gleichzeitig korrosionsbeständig ist. Dies garantiert eine langfristige und zuverlässige Verbindung über viele Ein- und Aussteckzyklen hinweg. Im Vergleich zu weniger robusten Alternativen bietet die BL 2X13G 2,54 eine überlegene mechanische Stabilität und elektrische Performance, die für anspruchsvolle Anwendungen unerlässlich ist.
Vielseitige Einsatzmöglichkeiten für Profis und Enthusiasten
Die BL 2X13G 2,54 ist ein universelles Bauteil, das sich für eine breite Palette von Anwendungen eignet:
- Prototypenentwicklung: Ermöglicht schnelles und flexibles Aufbauen von Schaltungen und das einfache Austauschen von Komponenten.
- Industrielle Steuerungstechnik: Dient als zuverlässiger Anschluss für Sensoren, Aktoren und Steuerungsmodule.
- Labor und Messgeräte: Bietet eine stabile Schnittstelle für Datenerfassung und Signalübertragung.
- Audio- und Videotechnik: Ermöglicht flexible Verbindungen in Hi-Fi-Anlagen, Broadcast-Equipment und Heimkinosystemen.
- Robotik: Verbindet Motortreiber, Mikrocontroller und Peripheriegeräte in komplexen Robotersystemen.
- Hobby-Elektronik: Ideal für fortgeschrittene Projekte, die eine präzise und dauerhafte Verbindung erfordern.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Details |
|---|---|
| Produkttyp | Buchsenleiste |
| Polzahl | 2×13 polig (insgesamt 26 Pins) |
| Pin-Raster (Pitch) | 2,54 mm |
| Bauform | Gerade |
| Gehäusematerial | Hochwertiger, isolierender Kunststoff (Typ kann je nach Hersteller variieren, üblicherweise PBT oder PA für hohe Temperaturbeständigkeit und mechanische Festigkeit) |
| Kontaktmaterial | Legierung mit hoher Leitfähigkeit und Korrosionsbeständigkeit (z.B. Messing verzinnt oder versilbert für exzellente elektrische Eigenschaften) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, abhängig vom Gehäusematerial und dessen Spezifikationen |
| Nennspannung | Abhängig vom spezifischen Produkt und den verwendeten Kontakten, aber für Standardanwendungen üblicherweise >100V AC/DC |
| Nennstromstärke | Abhängig vom spezifischen Produkt und den verwendeten Kontakten, aber für Standardanwendungen üblicherweise bis zu 1A pro Kontakt |
| Isolationswiderstand | >1000 MΩ bei 500V DC |
| Durchgangswiderstand | <20 mΩ (bei neuem, unbenutztem Zustand) |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) oder für SMT-Anwendungen geeignet, je nach genauer Ausführung |
Detailanalyse: Design und Konstruktion
Die BL 2X13G 2,54 ist sorgfältig konstruiert, um maximale Funktionalität und Zuverlässigkeit zu gewährleisten. Die gerade Ausrichtung des Steckverbindergehäuses ermöglicht eine einfache Montage auf Leiterplatten durch standardmäßige Lötverfahren. Die Positionierung der Pins im präzisen 2,54 mm Raster ist entscheidend für die Kompatibilität mit einer breiten Palette von Gegensteckern und sorgt für eine sichere mechanische und elektrische Verbindung. Jede Buchsenleiste verfügt über zwei Reihen von 13 Kontakten, die für eine effiziente Raumnutzung auf der Platine sorgen. Die Gehäusekonstruktion ist so gestaltet, dass sie eine klare Führung der Stecker ermöglicht und ein versehentliches Verpolen minimiert. Oftmals sind diese Buchsenleisten mit einer Zentriernase oder Positionierungsstiften versehen, die eine exakte Ausrichtung während des Lötprozesses unterstützen und die mechanische Stabilität nach der Montage weiter erhöhen.
Information Gain: Materialwissenschaft und Kontaktdesign
Die Wahl des richtigen Materials für die Kontakte ist bei Buchsenleisten von elementarer Bedeutung. Bei der BL 2X13G 2,54 kommen in der Regel hochwertige Metalllegierungen zum Einsatz, die nicht nur eine exzellente elektrische Leitfähigkeit für minimale Signalverluste bieten, sondern auch eine hohe Korrosionsbeständigkeit aufweisen. Dies ist besonders wichtig in Umgebungen mit wechselnden klimatischen Bedingungen oder bei Anwendungen, die eine lange Lebensdauer erfordern. Gängige Materialien sind beispielsweise Messinglegierungen, die oft mit einer dünnen Schicht Zinn, Silber oder Gold überzogen sind. Diese Oberflächenveredelungen verbessern den Übergangswiderstand, schützen vor Oxidation und erhöhen die Anzahl der möglichen Ein- und Aussteckzyklen erheblich. Das Gehäusematerial, oft ein thermoplastisches Polymer wie Polyphenylensulfid (PPS) oder Polybuthylenterephthalat (PBT), wurde gewählt, um einerseits eine hohe elektrische Isolation zu gewährleisten und andererseits den mechanischen Belastungen und den Temperaturschwankungen während des Lötens und des Betriebs standzuhalten. Diese Materialien bieten eine ausgezeichnete Dimensionsstabilität und sind resistent gegenüber vielen Chemikalien, was ihre Einsatzfähigkeit in rauen Umgebungen unterstreicht.
Anwendungsbeispiele im Detail
Betrachten wir die Anwendung im Bereich der industriellen Automatisierung. Hier werden Buchsenleisten wie die BL 2X13G 2,54 häufig als Schnittstellen zu externen Geräten wie Sensoren, Aktoren oder Bedienterminals verwendet. Die 2×13 Pin-Konfiguration ermöglicht die Übertragung einer Vielzahl von Signalen, von einfachen digitalen Ein-/Ausgängen bis hin zu analogen Messwerten und Kommunikationsprotokollen. Die hohe Zuverlässigkeit und die Robustheit der BL 2X13G 2,54 stellen sicher, dass selbst unter industriellen Bedingungen – mit potenziellen Vibrationen, Temperaturschwankungen und elektromagnetischen Störungen – eine stabile und störungsfreie Signalübertragung gewährleistet ist. In der Robotik findet die Buchsenleiste Anwendung als Hauptverbindungsstück auf der Hauptsteuerplatine, von wo aus verschiedene Motortreiber, Kamerasysteme oder andere Peripheriemodule angesteuert werden. Die Möglichkeit, einzelne Signale präzise zu routen und leicht austauschen zu können, macht sie zu einem unverzichtbaren Bauteil für die modulare Konstruktion komplexer Robotersysteme.
Häufig gestellte Fragen (FAQ)
Was bedeutet das Pin-Raster von 2,54 mm?
Das Pin-Raster von 2,54 mm ist ein international standardisiertes Maß in der Elektronikindustrie. Es gibt den Abstand zwischen den Mittelpunkten zweier benachbarter Pins an. Dieses Maß ist entscheidend für die Kompatibilität mit anderen elektronischen Bauteilen wie Leiterplattenlayouts, Steckverbindern und Kabeln.
Für welche Löttypen ist die BL 2X13G 2,54 geeignet?
Die BL 2X13G 2,54 ist typischerweise für die Durchsteckmontage (THT – Through-Hole Technology) konzipiert. Das bedeutet, dass die Pins durch vorgebohrte Löcher auf einer Leiterplatte gesteckt und anschließend verlötet werden. Einige Varianten können aber auch für Surface Mount Technology (SMT) modifiziert sein, dies ist jedoch von der spezifischen Artikelnummer abhängig.
Wie viele Verbindungen kann ich mit einer BL 2X13G 2,54 herstellen?
Mit einer BL 2X13G 2,54 Buchsenleiste können Sie insgesamt 26 separate elektrische Verbindungen herstellen, da sie aus zwei Reihen mit je 13 Pins besteht.
Ist die Buchsenleiste für hohe Temperaturen geeignet?
Die meisten Buchsenleisten dieses Typs, insbesondere solche mit Gehäusen aus PBT oder PPS, sind für Betriebstemperaturen bis zu 105°C oder höher ausgelegt. Dies macht sie für viele Anwendungen, die eine Lötverarbeitung bei hohen Temperaturen erfordern oder in Umgebungen mit erhöhter Wärmeentwicklung betrieben werden, gut geeignet.
Wie gewährleistet die Buchsenleiste eine sichere elektrische Verbindung?
Die sichere elektrische Verbindung wird durch die präzise gefertigten Kontakte gewährleistet, die aus leitfähigen und korrosionsbeständigen Materialien gefertigt sind. Diese sorgen für einen geringen Übergangswiderstand. Das Pin-Raster von 2,54 mm ermöglicht eine stabile mechanische Verbindung mit passenden Gegensteckern, was zusätzlich die Signalintegrität sichert.
Kann ich die BL 2X13G 2,54 in feuchten Umgebungen einsetzen?
Das Gehäusematerial der Buchsenleiste bietet einen guten Schutz gegen Staub und Feuchtigkeit. Für extrem feuchte Umgebungen oder Anwendungen, die eine vollständige IP-Schutzklasse erfordern, sollten zusätzliche Maßnahmen wie eine Vergussmasse oder spezielle Steckverbinder mit höherer Schutzart in Betracht gezogen werden.
Was ist der Unterschied zwischen einer Buchsenleiste und einer Stiftleiste?
Eine Buchsenleiste (wie die BL 2X13G 2,54) verfügt über Öffnungen, in die Stifte eingesteckt werden. Eine Stiftleiste hingegen hat ausstehende Pins, die in Buchsen gesteckt werden. Sie sind das Gegenstück zueinander und ermöglichen die Herstellung einer Verbindung zwischen zwei Komponenten oder Kabeln.
