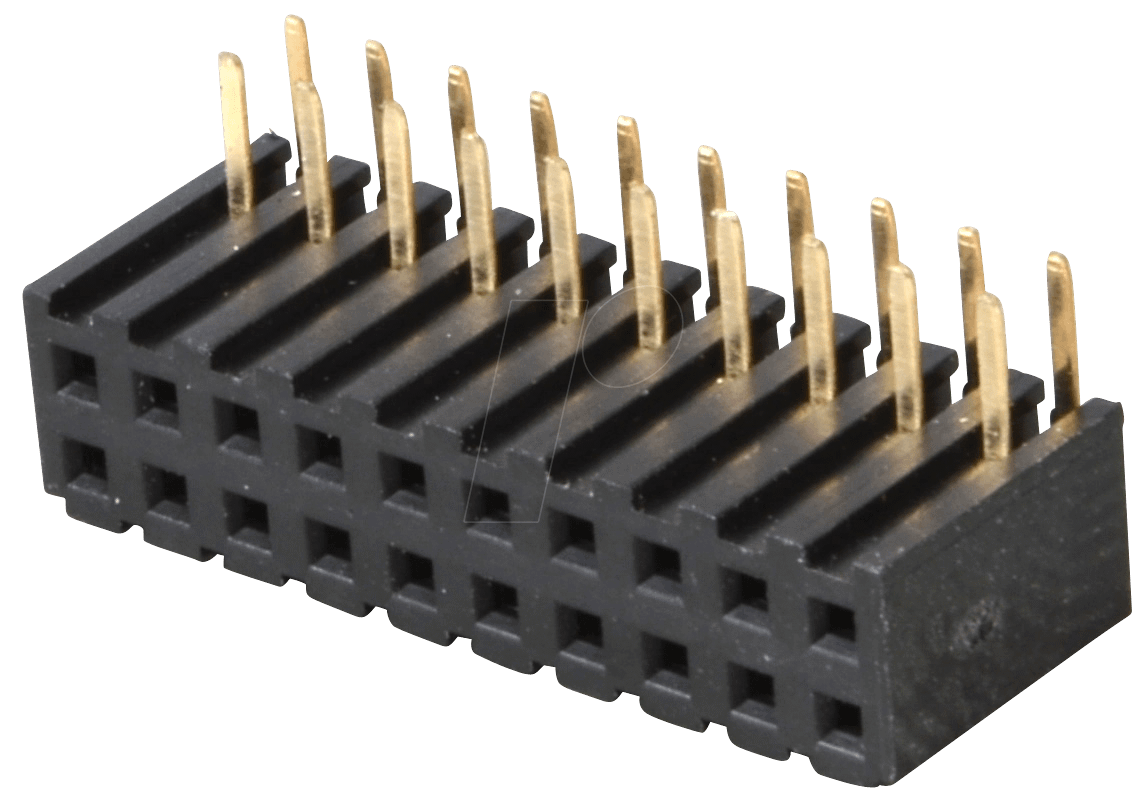

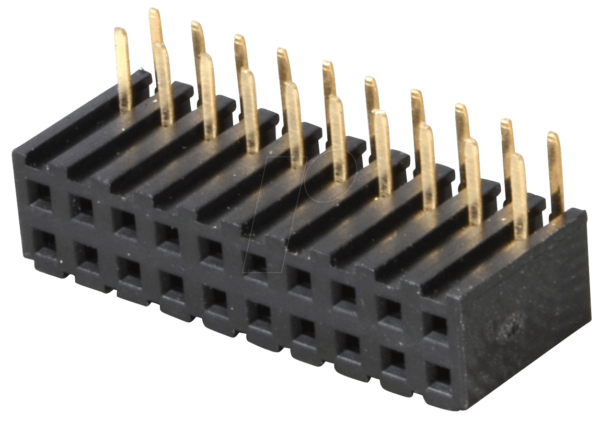

Präzise Verbindungstechnik für anspruchsvolle Projekte: BL 2X10W 2,00 – 2x10pol. Buchsenleiste, gewinkelt, RM 2,00
Sind Sie auf der Suche nach einer zuverlässigen und platzsparenden Lösung zur Verbindung von Platinen oder zur Erweiterung Ihrer elektronischen Schaltungen? Die BL 2X10W 2,00 – 2x10pol. Buchsenleiste, gewinkelt, mit einem Rastermaß von 2,00 mm, ist die ideale Wahl für Entwickler, Ingenieure und ambitionierte Bastler, die Wert auf Präzision, Langlebigkeit und optimale Signalintegrität legen. Dieses Bauteil schließt die Lücke zwischen gesteckten Verbindungen und festen Lötverbindungen, indem es eine modulare und wieder lösbare Schnittstelle mit geringem Platzbedarf bietet, die perfekt in kompakte Gehäuse und dicht bestückte Leiterplatten integriert werden kann.
Maximale Effizienz durch durchdachtes Design und hochwertige Materialien
Die BL 2X10W 2,00 – 2x10pol. Buchsenleiste, gewinkelt, hebt sich von einfachen Steckverbindern durch ihr optimiertes Design und die Auswahl erstklassiger Werkstoffe ab. Die Winkelkonstruktion ermöglicht eine besonders platzsparende Montage auf der Leiterplatte, was in vielen modernen Elektronikanwendungen, bei denen jeder Millimeter zählt, von entscheidender Bedeutung ist. Das Rastermaß von 2,00 mm gewährleistet eine hohe Packungsdichte der Anschlusspunkte und minimiert gleichzeitig das Risiko von Kurzschlüssen oder Fehlsignalen. Die präzise gefertigten Kontakte sorgen für einen stabilen und sicheren elektrischen Kontakt über eine hohe Anzahl von Steckzyklen hinweg, was die Zuverlässigkeit Ihrer Schaltungen nachhaltig verbessert.
Hervorragende Leistung und vielseitige Einsatzmöglichkeiten
Diese gewinkelte Buchsenleiste wurde konzipiert, um den hohen Anforderungen professioneller Elektronikentwicklung gerecht zu werden. Sie bietet eine robuste Lösung für vielfältige Anwendungen, von der internen Signalübertragung in komplexen Geräten bis hin zur Verbindung von Modulen in industriellen Steuerungen oder Messtechnik. Die 2x10polige Ausführung erlaubt die Übertragung einer signifikanten Anzahl von Signalen auf kleinstem Raum, was sie zu einer exzellenten Wahl für Applikationen macht, bei denen eine hohe Funktionalität auf minimaler Fläche erforderlich ist.
Vorteile der BL 2X10W 2,00 – 2x10pol. Buchsenleiste, gewinkelt, RM 2,00
- Kompakte Bauform: Die gewinkelte Ausführung minimiert den Platzbedarf auf der Leiterplatte und ermöglicht eine vertikale oder horizontale Integration in Gehäusen.
- Hohe Anschlussdichte: Mit 2×10 Polen auf einem Rastermaß von 2,00 mm können viele Signale auf engstem Raum übertragen werden.
- Zuverlässige Kontakte: Präzise gefertigte Kontakte gewährleisten eine sichere und stabile elektrische Verbindung mit geringem Übergangswiderstand.
- Langlebigkeit: Hochwertige Materialien und solide Verarbeitung sichern eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
- Vielseitige Anwendung: Ideal für Leiterplattenverbindungen, Signalübertragung, Modulerweiterungen und Prototypenentwicklung.
- Einfache Montage: Lässt sich durch Standard-Lötverfahren unkompliziert auf Leiterplatten anbringen.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Buchsenleiste |
| Anzahl der Pole | 2×10 |
| Rastermaß (RM) | 2,00 mm |
| Bauform | Gewinkelt |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PBT oder ähnliches), gewährleistet Beständigkeit gegenüber Löttemperaturen und mechanischer Belastung. |
| Kontaktmaterial | Phosphorbronze oder Messing mit hoher Leitfähigkeit, oft mit einer Hartvergoldung oder Zinnbeschichtung zur Korrosionsbeständigkeit und optimalen Signalübertragung. |
| Nennstrom pro Kontakt | Typischerweise im Bereich von 1A bis 2A, abhängig von der konkreten Ausführung und der Isolierung. |
| Spannungsfestigkeit | Ausgelegt für Spannungen im Bereich von 100V bis 250V AC/DC, je nach Isolation und Prüfstandard. |
| Einsatztemperatur | Breiter Betriebstemperaturbereich, oft von -40°C bis +105°C, was eine Verwendung in anspruchsvollen Umgebungen ermöglicht. |
| Steckzyklen | Konzipiert für eine hohe Anzahl von Steckzyklen, typischerweise über 100 bis 500 Zyklen, was eine zuverlässige wiederholbare Verbindung sicherstellt. |
| Montage | Geeignet für Durchsteckmontage (Through-Hole Technology – THT) mit standardmäßigen Lötprozessen. |
FAQs – Häufig gestellte Fragen zu BL 2X10W 2,00 – 2x10pol. Buchsenleiste, gewinkelt, RM 2,00
Ist diese Buchsenleiste für Hochfrequenzanwendungen geeignet?
Obwohl die BL 2X10W 2,00 – 2x10pol. Buchsenleiste, gewinkelt, für allgemeine Signalübertragungen optimiert ist, kann sie in vielen Fällen auch für moderate Hochfrequenzanwendungen eingesetzt werden. Die präzisen Kontakte und das geringe Rastermaß tragen zur Minimierung von kapazitiven und induktiven Effekten bei. Für extrem kritische Hochfrequenzanwendungen sind jedoch spezialisierte HF-Steckverbinder empfehlenswert.
Welche Art von Gegenstecker wird für diese Buchsenleiste benötigt?
Für diese Buchsenleiste wird ein passender Stiftleisten-Stecker (Header) mit einem Rastermaß von 2,00 mm benötigt. Die genaue Anzahl der Pole des Stiftleisten-Steckers muss mit 2×10 Polen übereinstimmen. Achten Sie auf die Bauform (gerade oder gewinkelt) und die Anzahl der Reihen, um eine korrekte Kompatibilität zu gewährleisten.
Wie wird die Buchsenleiste auf der Leiterplatte befestigt?
Die BL 2X10W 2,00 – 2x10pol. Buchsenleiste, gewinkelt, ist für die Durchsteckmontage (THT) konzipiert. Das bedeutet, dass die Anschlussstifte durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Lötseite gelötet werden. Dies gewährleistet eine mechanisch stabile und elektrisch sichere Verbindung.
Ist die Buchsenleiste für den Einsatz in industriellen Umgebungen geeignet?
Ja, die BL 2X10W 2,00 – 2x10pol. Buchsenleiste, gewinkelt, ist aufgrund ihrer robusten Konstruktion und der Verwendung von hochwertigen Materialien wie Hochtemperatur-Kunststoffen und korrosionsbeständigen Kontakten sehr gut für den Einsatz in industriellen Umgebungen geeignet. Sie widersteht typischen Temperaturschwankungen und mechanischen Beanspruchungen.
Was bedeutet das Rastermaß von 2,00 mm?
Das Rastermaß (RM) von 2,00 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte oder Lötpads an. Ein kleineres Rastermaß wie 2,00 mm ermöglicht eine höhere Packungsdichte von Bauteilen auf der Leiterplatte und ist daher ideal für kompakte Designs.
Wie kann die Langlebigkeit der Kontakte sichergestellt werden?
Die Langlebigkeit der Kontakte wird durch die Wahl des Kontaktmaterials (oft Phosphorbronze oder Messing) und die Oberflächenveredelung (z.B. Hartvergoldung oder Zinnbeschichtung) gewährleistet. Diese Maßnahmen schützen vor Oxidation und Korrosion und sorgen für einen geringen und stabilen Übergangswiderstand über viele Steckzyklen hinweg.
