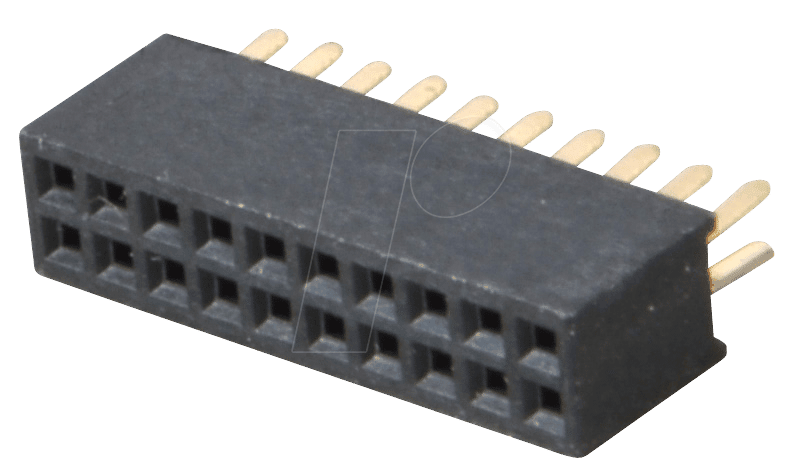

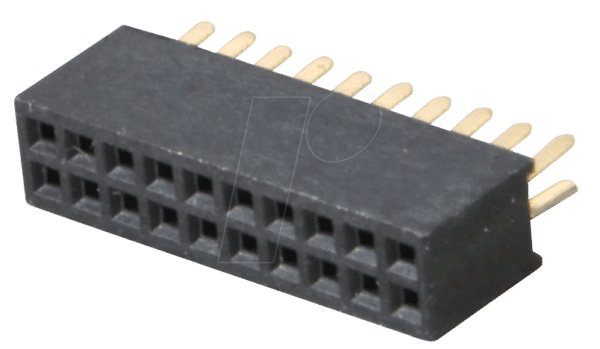

Präzision und Zuverlässigkeit: Die BL 2X10G 1,27 – Ihre Lösung für anspruchsvolle Verbindungen
In der Welt der Elektronik und IT sind stabile und präzise Verbindungen das A und O für den reibungslosen Betrieb Ihrer Systeme. Wenn Sie nach einer robusten und zuverlässigen Lösung für die Verbindung von Platinen oder Modulen suchen, die eine hohe Kontaktdichte und exakte Pin-Anordnung erfordert, ist die BL 2X10G 1,27 – 2x10pol. Buchsenleiste, gerade, RM 1,27 die überlegene Wahl. Entwickelt für professionelle Anwendungen, löst dieses Bauteil das Problem inkonstanter oder unzuverlässiger Verbindungen, indem es eine mechanisch belastbare und elektrisch leitfähige Schnittstelle bietet, die selbst in anspruchsvollen Umgebungen Bestand hat. Ideal für Entwickler, Ingenieure und fortgeschrittene Hobbyisten, die auf höchste Signalintegrität und Langlebigkeit Wert legen.
Technische Überlegenheit der BL 2X10G 1,27
Die BL 2X10G 1,27 Buchsenleiste zeichnet sich durch ihre herausragende Konstruktion und Materialwahl aus, die sie von einfacheren Steckverbindern unterscheidet. Die gerade Bauform mit einem Rastermaß von 1,27 mm ermöglicht eine kompakte und platzsparende Integration auf Leiterplatten. Jede der 2×10 Polaritäten ist präzise gefertigt, um eine sichere und feste Verbindung zu gewährleisten, die mechanischen Belastungen standhält. Die hohe Anzahl an Kontakten auf engstem Raum ist ein Indikator für fortschrittliche Fertigungstechnologien und ein tiefes Verständnis für die Bedürfnisse moderner Elektronik.
Optimierte Leistung und Signalintegrität
Die Signalintegrität ist ein kritischer Faktor in jeder elektronischen Schaltung. Die BL 2X10G 1,27 wurde konzipiert, um Signalverluste und Störungen zu minimieren. Das Design der Buchsenleiste unterstützt eine effiziente Signalübertragung, was besonders bei hohen Frequenzen und komplexen Datenströmen von entscheidender Bedeutung ist. Die präzise gefertigten Kontakte sorgen für einen niedrigen Übergangswiderstand, der für eine stabile und zuverlässige Leistungsübertragung unerlässlich ist. Dies macht sie zur idealen Komponente für Anwendungen, bei denen jede Nuance der Signalqualität zählt, von industriellen Steuerungen bis hin zu hochentwickelten Kommunikationsgeräten.
Vielseitige Einsatzmöglichkeiten
Die Flexibilität und Robustheit der BL 2X10G 1,27 Buchsenleiste eröffnen eine breite Palette von Anwendungsmöglichkeiten. Ihre kompakte Bauweise und das präzise Rastermaß prädestinieren sie für den Einsatz in Bereichen, in denen Platzbeschränkungen eine Rolle spielen, ohne Kompromisse bei der Funktionalität einzugehen. Dies reicht von der internen Verbindung von Modulen in kompakten Gehäusen bis hin zur Implementierung von Testpunkten oder Erweiterungsanschlüssen in Prototypen und Serienprodukten.
- Kompakte Bauweise: Ermöglicht den Einsatz auf Leiterplatten mit begrenztem Platzangebot.
- Hohe Kontaktdichte: 2×10 Pins auf engstem Raum für maximale Konnektivität.
- Robuste Konstruktion: Gewährleistet Langlebigkeit und Zuverlässigkeit auch unter mechanischer Belastung.
- Präzise Pin-Anordnung: Reduziert Fehlerquellen und vereinfacht die Montage.
- Optimierte Signalübertragung: Minimiert Signalverluste für höchste Datenintegrität.
- Vielseitige Anwendung: Geeignet für Prototyping, Serienfertigung und spezielle Modulverbindungen.
Qualität und Materialien: Ein Fundament für Langlebigkeit
Die Auswahl der Materialien und die Fertigungspräzision sind entscheidend für die Leistung und Lebensdauer von elektronischen Komponenten. Die BL 2X10G 1,27 Buchsenleiste setzt hier Maßstäbe durch die Verwendung hochwertiger Werkstoffe, die auf Langlebigkeit und optimale elektrische Eigenschaften ausgelegt sind. Dies stellt sicher, dass die Verbindung auch nach zahlreichen Ein- und Aussteckzyklen stabil bleibt und die elektrischen Eigenschaften erhalten bleiben.
Detaillierte Produktspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste |
| Polzahl | 2×10 |
| Rastermaß (RM) | 1,27 mm |
| Bauform | Gerade |
| Anschlussart | Lötfahne / Stiftleiste (kompatibel mit passenden Stiftleisten) |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PBT oder ähnliches), ausgezeichnete elektrische Isoliereigenschaften und mechanische Stabilität. |
| Kontaktmaterial | Messing, verzinnt oder vergoldet für optimale Leitfähigkeit und Korrosionsbeständigkeit. Die genaue Oberflächenveredelung ist entscheidend für die Anzahl der Steckzyklen und die Zuverlässigkeit. |
| Betriebstemperaturbereich | Typischerweise von -40 °C bis +85 °C oder höher, abhängig von den spezifischen Materialspezifikationen des Herstellers. |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC, um zuverlässigen Betrieb auch bei hohen Spannungen zu gewährleisten. |
| Durchgangswiderstand | < 20 mΩ nach DIN EN 60512-2-1, um minimale Signalverluste sicherzustellen. |
Warum BL 2X10G 1,27 die beste Wahl ist
Im Vergleich zu Standardlösungen, die oft Kompromisse bei Dichte, Stabilität oder Signalqualität eingehen, bietet die BL 2X10G 1,27 eine herausragende Kombination aus technischer Leistungsfähigkeit und Zuverlässigkeit. Die präzise gefertigten 1,27 mm Rastermaß-Kontakte ermöglichen eine signifikant höhere Packungsdichte auf Ihrer Leiterplatte. Dies ist entscheidend für die Miniaturisierung von Geräten und die Integration komplexer Funktionalitäten auf kleinem Raum. Die gerade Bauform erleichtert die Durchsteckmontage (THT) auf Leiterplatten und bietet eine stabile mechanische Verankerung, die im Gegensatz zu einigen SMD-Lösungen eine höhere Belastbarkeit ermöglicht. Die durchdachte Konstruktion minimiert Parasitivitäten und sorgt für eine saubere Signalübertragung, was bei Hochgeschwindigkeitsanwendungen und der Verarbeitung empfindlicher Sensorsignale unerlässlich ist. Kurzum, wenn Präzision, Zuverlässigkeit und Platzersparnis Ihre obersten Prioritäten sind, führt kein Weg an dieser Buchsenleiste vorbei.
FAQ – Häufig gestellte Fragen zu BL 2X10G 1,27 – 2x10pol. Buchsenleiste, gerade, RM 1,27
Was ist das Rastermaß (RM) und warum ist es wichtig?
Das Rastermaß (RM) bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Kontakte. Bei der BL 2X10G 1,27 beträgt dieses Maß 1,27 mm. Ein kleineres Rastermaß wie dieses ermöglicht eine höhere Kontaktdichte auf kleinem Raum, was für die Miniaturisierung elektronischer Geräte und die effiziente Nutzung von Leiterplattenfläche entscheidend ist. Es bestimmt auch die physische Größe der Buchsenleiste und die Kompatibilität mit entsprechenden Gegensteckern.
Ist die BL 2X10G 1,27 für automatische Bestückung geeignet?
Die gerade Bauform und die Lötfahnen deuten darauf hin, dass diese Buchsenleiste primär für die Durchsteckmontage (Through-Hole Technology – THT) konzipiert ist. Während einige THT-Komponenten mit Anpassungen für automatische Bestückungslinien verwendet werden können, ist sie nicht primär für reine SMD-Bestückungslinien gedacht. Die Stabilität und mechanische Robustheit durch die Befestigung auf der Leiterplatte sind jedoch ideale Voraussetzungen für die Handhabung in Produktionsumgebungen.
Welche Art von Stiftleisten kann mit dieser Buchsenleiste verwendet werden?
Diese Buchsenleiste ist dazu bestimmt, mit passenden Stiftleisten verwendet zu werden, die ebenfalls ein Rastermaß von 1,27 mm aufweisen und über die entsprechende Anzahl von Pins (2×10) verfügen. Die genaue Form und Länge der Stifte der Gegenleiste sollte auf die Aufnahme in der Buchsenleiste abgestimmt sein, um eine sichere und niederohmige Verbindung zu gewährleisten.
Was bedeutet „gerade“ im Zusammenhang mit der Bauform?
„Gerade“ bezieht sich auf die Ausrichtung der Kontakte und des Gehäuses relativ zur Montageebene der Leiterplatte. Eine gerade Buchsenleiste steht senkrecht zur Leiterplatte ab. Dies steht im Gegensatz zu abgewinkelten Varianten, die beispielsweise eine 90-Grad-Verbindung zwischen zwei Platinen oder zu Kabeln ermöglichen würden.
In welchen Umgebungen ist die Verwendung der BL 2X10G 1,27 besonders empfehlenswert?
Die BL 2X10G 1,27 ist besonders empfehlenswert in Umgebungen, die eine hohe Zuverlässigkeit, mechanische Stabilität und präzise Signalübertragung erfordern. Dazu gehören industrielle Steuerungs- und Automatisierungssysteme, Telekommunikationsinfrastrukturen, Mess- und Prüftechnik, Medizintechnik und anspruchsvolle Embedded-Systeme, bei denen Fehler und Signalverluste gravierende Konsequenzen haben können.
Welche Vorteile bietet die Vergoldung der Kontakte (falls zutreffend)?
Eine Vergoldung der Kontakte, sofern vorhanden, bietet mehrere erhebliche Vorteile. Gold ist ein ausgezeichneter elektrischer Leiter und sehr korrosionsbeständig. Dies führt zu einem niedrigeren und stabileren Kontaktwiderstand über die gesamte Lebensdauer, was für die Signalintegrität unerlässlich ist. Zudem erhöht eine Vergoldung die Anzahl der möglichen Steckzyklen erheblich und schützt die Kontakte vor Oxidation, selbst in aggressiven Umgebungen.
Was sind die typischen Anwendungen für eine 2×10-polige Buchsenleiste mit 1,27 mm Raster?
Typische Anwendungen umfassen die Verbindung von Hauptplatinen mit Tochterplatinen (z.B. IO-Boards, Interface-Module), die Implementierung von Debug-Schnittstellen oder Programmieranschlüssen, die Anbindung von Displays oder Sensormodulen, interne Verbindungen in modularen Systemen sowie die Verwendung in Prototypen und Testaufbauten, bei denen eine hohe Kontaktdichte und Zuverlässigkeit gefragt sind.
