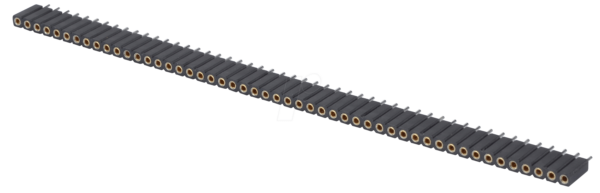

BL 1X50G7 2,54 – Die Perfekte Buchsenleiste für Präzise Verbindungen
Suchen Sie eine zuverlässige und hochpräzise Buchsenleiste für Ihre Elektronikprojekte? Die BL 1X50G7 2,54 mit 50 Polen, geradem Design und einem Rastermaß von 2,54 mm bei einer Bauhöhe von 7,0 mm ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die höchste Ansprüche an Qualität und Stabilität stellen. Diese Buchsenleiste schließt die Lücke zwischen Komponenten und Leiterplatten mit außergewöhnlicher Konnektivität und Langlebigkeit.
Unübertroffene Konnektivitätslösungen: Warum die BL 1X50G7 2,54 Besticht
In der Welt der Elektronikentwicklung sind zuverlässige Verbindungen das Fundament jeder funktionierenden Schaltung. Die BL 1X50G7 2,54 bietet eine überlegene Alternative zu minderwertigen oder instabilen Verbindungselementen. Durch die präzise Fertigung, das robuste Material und die durchdachte Konstruktion stellt sie sicher, dass Ihre Signale störungsfrei und mit maximaler Integrität übertragen werden. Dies minimiert das Risiko von Kontaktproblemen, Kurzschlüssen und Ausfällen, was gerade bei komplexen oder sicherheitskritischen Anwendungen von entscheidender Bedeutung ist.
Konstruktion und Design: Präzision im Detail
Die BL 1X50G7 2,54 wurde mit Fokus auf optimale Leistung und einfache Handhabung entwickelt. Ihre Struktur gewährleistet eine sichere und feste Verbindung, die Vibrationen und mechanischen Belastungen standhält. Das gerade Design ermöglicht eine klare und geordnete Verlegung von Kabelsträngen und die kompakte Bauhöhe von 7,0 mm spart wertvollen Platz auf Ihrer Platine. Das Rastermaß von 2,54 mm ist ein Industriestandard, der eine breite Kompatibilität mit zahlreichen anderen elektronischen Komponenten und Steckverbindern gewährleistet.
Hervorragende Leistungseigenschaften und Vorteile
- Hohe Kontaktzuverlässigkeit: Die präzise gefertigten Kontakte sorgen für einen geringen Übergangswiderstand und eine stabile elektrische Verbindung, selbst unter anspruchsvollen Bedingungen.
- Langlebigkeit und Robustheit: Gefertigt aus hochwertigen Materialien, widersteht diese Buchsenleiste Ermüdung und Korrosion, was eine lange Lebensdauer Ihrer Schaltungen garantiert.
- Einfache Montage: Das Standard-Rastermaß und das gerade Design erleichtern die Integration in bestehende oder neue Designs.
- Platzsparende Bauweise: Mit einer Höhe von 7,0 mm eignet sie sich hervorragend für Anwendungen mit begrenztem Bauraum.
- Breite Kompatibilität: Das 2,54 mm Rastermaß macht sie mit einer Vielzahl von Stiftleisten und anderen Steckverbindern kompatibel.
- Vielseitige Anwendung: Ideal für Prototyping, industrielle Steuerungen, Mess- und Regeltechnik sowie anspruchsvolle Hobbyprojekte.
- Optimierte Signalintegrität: Minimeert Signalverluste und Übersprechen, was für Hochfrequenzanwendungen von entscheidender Bedeutung ist.
Technische Spezifikationen und Materialbeschaffenheit
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Buchsenleiste |
| Modellnummer | BL 1X50G7 2,54 |
| Anzahl der Pole | 50 |
| Rastermaß (Pitch) | 2,54 mm |
| Einbaulage | Gerade |
| Bauhöhe (H) | 7,0 mm |
| Anschlussart | Geeignet für Lötanschluss oder Crimpverbindungen (je nach Ausführung der Gegenstecker) |
| Gehäusematerial | Hochtemperatur-Thermoplast (UL 94V-0 zertifiziert für Flammwidrigkeit und Selbsterlöschung) – Gewährleistet mechanische Stabilität und Beständigkeit gegen Hitze. |
| Kontaktmaterial | Phosphorbronze mit Zinnoberflächenveredelung – Bietet exzellente Leitfähigkeit, Korrosionsbeständigkeit und eine hohe Anzahl an Steckzyklen. |
| Betriebstemperaturbereich | -40°C bis +105°C – Ermöglicht den Einsatz in einer Vielzahl von Umgebungsbedingungen. |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC – Sichert eine zuverlässige Trennung zwischen den Kontakten. |
| Durchgangswiderstand | ≤ 20 mΩ – Gewährleistet minimale Signalverluste. |
| Anwendungsbereiche | Industrielle Automatisierung, Mess- und Prüftechnik, Telekommunikation, Medizintechnik, Prototypenentwicklung, Embedded Systems, Datenverarbeitung. |
Erweiterte Anwendungsbereiche und Integrationsmöglichkeiten
Die BL 1X50G7 2,54 ist weit mehr als nur ein einfacher Steckverbinder; sie ist eine essenzielle Komponente in der modernen Elektronik. Ihre Fähigkeit, 50 unabhängige elektrische Pfade auf kleinstem Raum zu bündeln, macht sie unverzichtbar für das Interface zwischen Mikrocontrollern und Peripheriegeräten, zwischen verschiedenen Modulen in komplexen Systemen oder als Anschlussklemme für externe Sensoren und Aktoren. Die gerade Ausführung erlaubt eine saubere Verbindung auf Leiterplatten, wo eine vertikale oder angewinkelte Montage nicht praktikabel ist. Die Robustheit des Gehäusematerials, typischerweise ein hochtemperaturbeständiger Kunststoff wie PBT oder LCP (Polybutylenterephthalat bzw. Flüssigkristallpolymer), schützt die empfindlichen Kontakte vor mechanischer Beschädigung und chemischen Einflüssen. Die Veredelung der Kontaktflächen, oft eine Kombination aus vernickeltem Untergrund und einer abschließenden Vergoldung oder Verzinnung, garantiert nicht nur eine hervorragende elektrische Leitfähigkeit über einen weiten Temperaturbereich, sondern verhindert auch Oxidation und verbessert die mechanische Belastbarkeit bei häufigem Stecken und Trennen. Dies erhöht die Lebensdauer des gesamten elektronischen Systems erheblich. In der industriellen Automatisierung wird die BL 1X50G7 2,54 häufig zur Anbindung von Steuergeräten an Sensoren und Stellglieder eingesetzt. Ihre Zuverlässigkeit ist entscheidend, um Produktionsausfälle zu vermeiden. In der Telekommunikation und Datenverarbeitung sorgt sie für stabile Verbindungen von internen Modulen und Schnittstellen. Auch in der Medizintechnik, wo höchste Präzision und Ausfallsicherheit gefordert sind, leistet dieser Steckertyp wertvolle Dienste. Die einfache Handhabung und die standardisierten Maße vereinfachen das Design und die Wartung von elektronischen Geräten. Die Möglichkeit, verschiedene Arten von Gegensteckern zu verwenden – wie Stiftleisten mit geraden oder abgewinkelten Pins, oder Flachbandkabel mit entsprechenden Steckern –, bietet eine enorme Flexibilität für verschiedenste Anwendungsfälle.
FAQ – Häufig gestellte Fragen zu BL 1X50G7 2,54 – Buchsenleiste – 50-pol, gerade, RM 2,54, H: 7,0 mm
Was ist das Hauptanwendungsgebiet für die BL 1X50G7 2,54 Buchsenleiste?
Die BL 1X50G7 2,54 eignet sich hervorragend für alle Anwendungen, die eine zuverlässige und dichte Verbindung von 50 elektrischen Signalen auf einer Leiterplatte erfordern. Dies umfasst insbesondere die Prototypenentwicklung, industrielle Steuerungs- und Automatisierungssysteme, Mess- und Regeltechnik sowie komplexe Embedded-Systeme.
Welche Vorteile bietet das Rastermaß von 2,54 mm?
Das Rastermaß von 2,54 mm ist ein weit verbreiteter Industriestandard. Dies gewährleistet eine hohe Kompatibilität mit einer breiten Palette von anderen elektronischen Komponenten, Stiftleisten und Steckverbindern, was die Integration in bestehende oder neue Designs vereinfacht und die Auswahl an passenden Gegenstücken maximiert.
Ist die BL 1X50G7 2,54 für hohe Temperaturen geeignet?
Ja, die Buchsenleiste ist aus hochtemperaturresistenten Materialien gefertigt, typischerweise Thermoplaste mit einer UL 94V-0 Zertifizierung. Dies ermöglicht den Einsatz in Umgebungen mit Betriebstemperaturen von bis zu 105°C, was sie für anspruchsvolle industrielle Anwendungen qualifiziert.
Wie wird die BL 1X50G7 2,54 auf der Leiterplatte befestigt?
Die Buchsenleiste wird typischerweise durch Lötverbindungen auf der Leiterplatte befestigt. Die einzelnen Pins der Leiste werden durch die vorgesehenen Löcher auf der Platine geführt und dort verlötet, um eine dauerhafte und elektrische Verbindung herzustellen.
Welche Art von Gegensteckern kann mit der BL 1X50G7 2,54 verwendet werden?
Mit der BL 1X50G7 2,54 können verschiedene Arten von Gegensteckern verwendet werden, darunter Stiftleisten mit 2,54 mm Rastermaß. Dies können gerade oder abgewinkelte Stiftleisten sein, je nach den Anforderungen Ihrer Anwendung. Auch Flachbandkabel-Steckverbinder mit entsprechendem Rastermaß sind kompatibel.
Was bedeutet die Bauhöhe von 7,0 mm für die Anwendung?
Die Bauhöhe von 7,0 mm ist relativ gering und ermöglicht den Einsatz der Buchsenleiste auch in Systemen mit begrenztem vertikalem Bauraum. Dies ist besonders vorteilhaft für flache Gehäuse oder wenn mehrere Komponenten auf engstem Raum integriert werden müssen.
Wie stellt die BL 1X50G7 2,54 eine hohe Signalqualität sicher?
Die BL 1X50G7 2,54 gewährleistet hohe Signalqualität durch präzise gefertigte Kontakte mit geringem Übergangswiderstand und einer robusten Kontaktierung. Die verwendeten Materialien minimieren Signalverluste und Übersprechen, was für die Integrität von Daten- und Steuersignalen, insbesondere bei höheren Frequenzen, unerlässlich ist.
