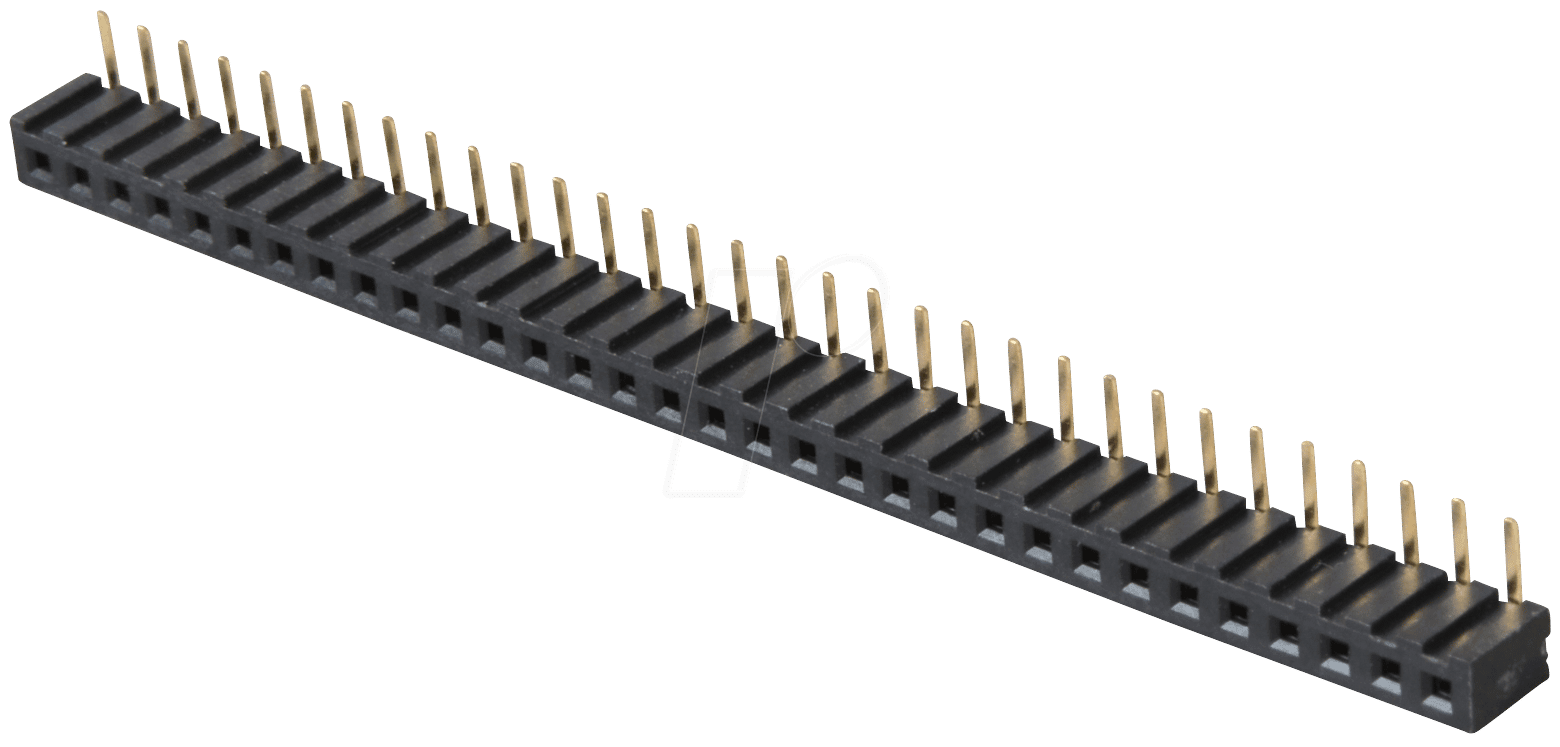

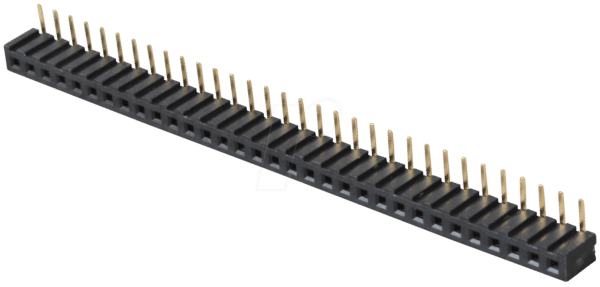

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: BL 1X32W 2,00 – 32pol. Buchsenleiste, gewinkelt, RM 2,00
Wenn es um zuverlässige und platzsparende Verbindungen in komplexen elektronischen Schaltungen geht, stellt die BL 1X32W 2,00 – 32pol. Buchsenleiste, gewinkelt, RM 2,00 die optimale Lösung dar. Entwickelt für Ingenieure, Entwickler und Hobbyisten, die höchste Präzision und Langlebigkeit fordern, ermöglicht diese gewinkelte Buchsenleiste eine saubere und effiziente Verdrahtung auf Leiterplatten, selbst unter beengten Platzverhältnissen. Sie ist die ideale Wahl für Anwender, die eine professionelle und stabile Integration von Komponenten in ihren Designs anstreben.
Hervorragende Konnektivität und platzsparende Integration
Die BL 1X32W 2,00 – 32pol. Buchsenleiste, gewinkelt, RM 2,00 zeichnet sich durch ihre herausragenden Eigenschaften aus, die sie von Standardlösungen abheben:
- Optimale Kontaktierung: 32 hochpräzise Kontakte sorgen für eine sichere und verlustfreie Daten- und Signalübertragung.
- Gewinkeltes Design: Die 90-Grad-Winkelung ermöglicht eine vertikale Montage auf der Leiterplatte, was wertvollen Bauraum spart und eine übersichtliche Kabelführung erlaubt.
- Feine Rasterung (RM 2,00 mm): Der enge Lochabstand von 2,00 mm prädestiniert diese Buchsenleiste für Anwendungen mit hoher Pin-Dichte und miniaturisierte Elektronik.
- Robustheit und Langlebigkeit: Hochwertige Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit auch in anspruchsvollen Umgebungen.
- Einfache Montage: Die genormte Bauform und die präzisen Lötösen erleichtern die maschinelle oder manuelle Bestückung von Leiterplatten erheblich.
Technische Spezifikationen und Materialqualität
Die BL 1X32W 2,00 – 32pol. Buchsenleiste, gewinkelt, RM 2,00 wurde unter Berücksichtigung höchster Qualitätsstandards gefertigt. Die Auswahl der Materialien und die präzise Fertigung sind entscheidend für die Performance und Zuverlässigkeit in industriellen und professionellen Umgebungen.
| Eigenschaft | Details |
|---|---|
| Produktbezeichnung | BL 1X32W 2,00 – 32pol. Buchsenleiste |
| Polanzahl | 32 |
| Rastermaß (RM) | 2,00 mm |
| Bauform | Gewinkelt (90°) |
| Montagetyp | Leiterplattenmontage (THT – Through-Hole Technology) |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT oder PA), ausgezeichnete mechanische Festigkeit und thermische Beständigkeit für Lötprozesse. |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Oberflächenveredelung (z.B. verzinnt oder vergoldet) für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Betriebstemperatur | Typischerweise -40°C bis +105°C, abhängig vom spezifischen Material und dessen Spezifikationen. |
| Isolationswiderstand | > 1000 MΩ bei 500V DC, gewährleistet elektrische Sicherheit und verhindert Kriechströme. |
| Strombelastbarkeit pro Kontakt | Angabe variiert je nach Hersteller und Ausführung, typischerweise im Bereich von 1A bis 3A. Präzise Spezifikationen sind dem Datenblatt zu entnehmen. |
| Spannungsfestigkeit | Mindestens 500V AC (effektiv) für 1 Minute, um sicheren Betrieb auch unter hohen Spannungsbeanspruchungen zu gewährleisten. |
| Einsatzbereiche | Industrielle Automatisierung, Messtechnik, Medizintechnik, Telekommunikation, Embedded Systems, Prototypenbau, Hobbyelektronik. |
Anwendungsbereiche und industrielle Relevanz
Die BL 1X32W 2,00 – 32pol. Buchsenleiste, gewinkelt, RM 2,00 ist ein essenzielles Bauteil für eine Vielzahl von anspruchsvollen Anwendungen. Ihr kompaktes Design und die hohe Pin-Dichte machen sie zur ersten Wahl für die Integration in dicht bestückte Leiterplatten, wo Platzersparnis und eine geordnete Verkabelung von entscheidender Bedeutung sind.
In der industriellen Automatisierung ermöglicht sie die zuverlässige Anbindung von Sensoren, Aktoren und Steuereinheiten, auch in robusten Umgebungen. Die präzise Kontaktierung ist hierbei unerlässlich für die Signalintegrität und die Vermeidung von Fehlfunktionen.
Für die Messtechnik und Medizintechnik bietet die Buchsenleiste die notwendige Präzision und Zuverlässigkeit, um sensible Daten ohne Verlust zu übertragen. Die Biokompatibilität der Materialien kann bei medizinischen Anwendungen eine Rolle spielen und sollte bei der Auswahl explizit geprüft werden.
Im Bereich der Telekommunikation und Netzwerktechnik unterstützt sie die modulare Aufbauweise von Geräten und die flexible Konfiguration von Schnittstellen.
Embedded Systems profitieren ebenfalls von der hohen Pin-Dichte und der Platzersparnis, die für die Entwicklung kompakter und leistungsfähiger Steuergeräte entscheidend sind. Der Einsatz im Prototypenbau und bei fortgeschrittenen Hobbyprojekten ermöglicht es Entwicklern, professionelle und skalierbare Lösungen zu realisieren.
Vorteile der präzisen Rasterung und Winkelkonstruktion
Das entscheidende Merkmal der BL 1X32W 2,00 – 32pol. Buchsenleiste, gewinkelt, RM 2,00 ist die Kombination aus dem feinen Rastermaß von 2,00 mm und der gewinkelten Bauform. Dieses Zusammenspiel bietet signifikante Vorteile gegenüber Standardbuchsenleisten mit größeren Rastermaßen oder gerader Bauform:
- Maximale Pin-Dichte auf der Leiterplatte: Durch das RM 2,00 mm können mehr Anschlusspunkte auf kleinstem Raum untergebracht werden. Dies ist besonders vorteilhaft für die Miniaturisierung von elektronischen Geräten und das Design von Platinen mit hoher Funktionalität.
- Effiziente Raumnutzung: Die gewinkelte Ausführung ermöglicht eine vertikale Integration auf der Leiterplatte. Dies spart nicht nur horizontale Fläche, sondern erleichtert auch die Anordnung von weiteren Komponenten und die Führung von Kabeln, was zu einem aufgeräumten und wartungsfreundlichen Design führt.
- Optimale Kabelführung und Signalintegrität: Die 90-Grad-Winkelung kanalisiert die angeschlossenen Kabel nach unten oder zur Seite, weg von anderen empfindlichen Bauteilen. Dies reduziert das Risiko von Übersprechen (Crosstalk) und elektromagnetischen Störungen, was die Signalintegrität verbessert und zu stabileren Systemleistungen führt.
- Reduzierung von mechanischen Belastungen: Die gewinkelte Bauform kann dazu beitragen, die mechanische Belastung auf die Lötstellen beim Anschluss von Kabeln zu minimieren, insbesondere wenn die Kabel nach unten geführt werden. Dies erhöht die Robustheit der Verbindung.
- Vielseitigkeit in der Anordnung: Die Möglichkeit, die Buchsenleiste gewinkelt zu montieren, bietet eine erhöhte Flexibilität bei der Platzierung auf der Leiterplatte und der Integration in Gehäuse. Dies ist ein entscheidender Vorteil im Designprozess, um optimale Anordnung und Funktion zu erzielen.
Qualitätssicherung und Materialeigenschaften
Die Qualität der BL 1X32W 2,00 – 32pol. Buchsenleiste, gewinkelt, RM 2,00 manifestiert sich in ihren Materialeigenschaften und der Fertigungspräzision. Das Gehäusematerial ist typischerweise ein hochtemperaturfester Thermoplast, wie z.B. Polybutylenterephthalat (PBT) oder Polyamid (PA). Diese Materialien bieten eine hervorragende Kombination aus mechanischer Stabilität, elektrischer Isolation und Beständigkeit gegen die thermischen Belastungen während des Lötprozesses (z.B. Reflow-Löten oder Wellenlöten).
Die Kontakte selbst sind aus hochwertigen Kupferlegierungen gefertigt, um eine optimale elektrische Leitfähigkeit zu gewährleisten. Um die Korrosionsbeständigkeit zu erhöhen und den Kontaktwiderstand langfristig niedrig zu halten, sind die Kontakte mit einer robusten Oberflächenveredelung versehen. Übliche Beschichtungen sind Verzinnung für kosteneffiziente und gute Lötbarkeit oder Vergoldung für Anwendungen, die höchste Ansprüche an Korrosionsbeständigkeit, geringen Kontaktwiderstand und Langlebigkeit stellen, insbesondere in Umgebungen mit wechselnden Temperaturen oder hoher Luftfeuchtigkeit.
Der Isolationswiderstand und die Spannungsfestigkeit sind sorgfältig spezifiziert, um die elektrische Sicherheit des Systems zu gewährleisten. Die präzise gefertigten Lötösen garantieren eine saubere und zuverlässige Verbindung mit der Leiterplatte, was für die Signalintegrität und die Vermeidung von Kalten Lötstellen entscheidend ist.
FAQ – Häufig gestellte Fragen zu BL 1X32W 2,00 – 32pol. Buchsenleiste, gewinkelt, RM 2,00
Ist die Buchsenleiste für den automatischen Bestückungsprozess geeignet?
Ja, die BL 1X32W 2,00 – 32pol. Buchsenleiste, gewinkelt, RM 2,00 ist aufgrund ihrer standardisierten Bauform und der präzisen Kontakte für den Einsatz in automatischen Bestückungsmaschinen (Pick-and-Place) konzipiert. Die Wahl des richtigen Trägermaterials (z.B. Tape-and-Reel) ist für die volle Kompatibilität entscheidend.
Welche Art von Steckverbindern können mit dieser Buchsenleiste verwendet werden?
Diese Buchsenleiste ist dazu bestimmt, mit passenden Stiftleisten (Header-Steckern) mit einem Rastermaß von 2,00 mm verwendet zu werden. Die Konfiguration der Stiftleiste muss ebenfalls gewinkelt oder gerade sein, je nach gewünschter Verbindungsrichtung.
Welche Umgebungstemperaturen kann die Buchsenleiste aushalten?
Die typische Betriebstemperatur liegt im Bereich von -40°C bis +105°C. Die genauen Spezifikationen des verwendeten Gehäusematerials und der Kontaktoberfläche sind für präzise Angaben im Datenblatt des Herstellers zu finden.
Wie wird die Strombelastbarkeit der einzelnen Kontakte bestimmt?
Die Strombelastbarkeit pro Kontakt hängt vom spezifischen Design und dem Material der Buchsenleiste ab. Generell ist bei einem Rastermaß von 2,00 mm von einer Strombelastbarkeit im Bereich von 1A bis 3A auszugehen. Für kritische Anwendungen ist die Konsultation des Herstellerdatenblatts unerlässlich.
Was bedeutet „RM 2,00“?
RM steht für „Rastermaß“. RM 2,00 mm bedeutet, dass der Abstand zwischen den Mittelpunkten benachbarter Kontakte auf der Buchsenleiste genau 2,00 Millimeter beträgt. Dies ist ein Maß für die Pin-Dichte des Steckverbinders.
Ist die Buchsenleiste für den Einsatz in feuchten oder korrosiven Umgebungen geeignet?
Die Eignung für feuchte oder korrosive Umgebungen hängt maßgeblich von der Oberflächenveredelung der Kontakte ab. Eine Vergoldung bietet hierbei in der Regel eine höhere Korrosionsbeständigkeit als eine reine Verzinnung. Es ist ratsam, spezifische Datenblätter zu konsultieren, um die Eignung für solche Umgebungen zu beurteilen.
Benötigt die Buchsenleiste eine zusätzliche Befestigung auf der Leiterplatte?
Viele Buchsenleisten dieser Art verfügen über zusätzliche Befestigungslaschen (Flügel) oder Montagelöcher, die eine sichere Verankerung auf der Leiterplatte mittels Schrauben ermöglichen können. Dies ist besonders vorteilhaft bei Anwendungen, die mechanischen Belastungen ausgesetzt sind oder eine erhöhte Stabilität der Steckverbindung erfordern.
