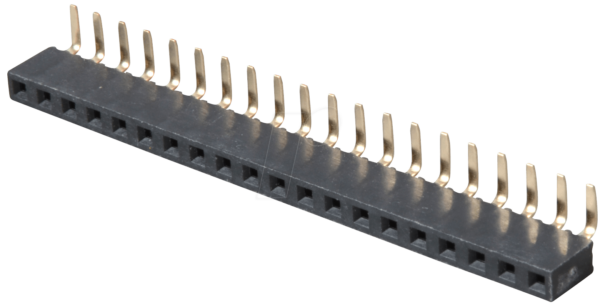

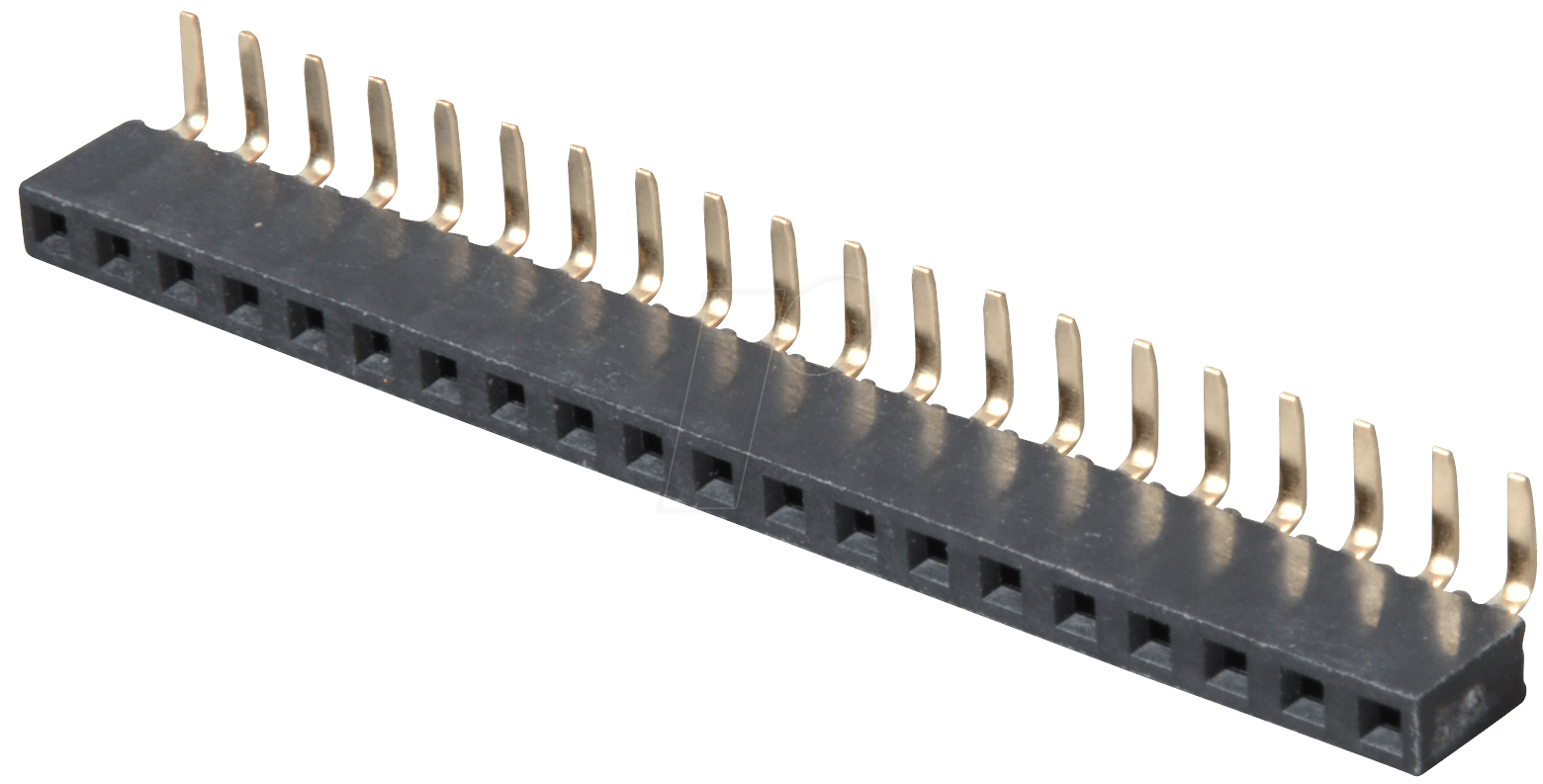

Optimale Verbindungslösungen für Elektronikprojekte: Die BL 1X20W 2,54 – 20pol. Buchsenleiste, gewinkelt, RM 2,54
Für Entwickler, Ingenieure und anspruchsvolle Bastler, die präzise und zuverlässige Verbindungen in ihren elektronischen Schaltungen realisieren müssen, bietet die BL 1X20W 2,54 – 20pol. Buchsenleiste, gewinkelt, RM 2,54 die ideale Lösung. Dieses Bauteil adressiert die Notwendigkeit einer stabilen und platzsparenden Signalübertragung, insbesondere dort, wo eine orthogonale Anordnung von Leiterplatten oder Kabeln gefordert ist, und löst damit potenzielle Probleme durch unzureichende Steckverbindungen oder ungünstige Kabelverläufe.
Präzision und Zuverlässigkeit im Detail
Die BL 1X20W 2,54 – 20pol. Buchsenleiste, gewinkelt, RM 2,54 zeichnet sich durch ihre konstruktiven Merkmale aus, die eine überlegene Leistung gegenüber einfacheren Verbindungselementen gewährleisten. Der Rastermaß von 2,54 mm ist ein Industriestandard, der eine hohe Kontaktdichte bei gleichzeitig guter Handhabung ermöglicht. Die gewinkelte Bauform ist speziell dafür konzipiert, Leiterplatten flexibel in verschiedenen Ebenen miteinander zu verbinden oder Kabel parallel zur Platinenoberfläche zu führen, was in vielen Gehäusen und bei beengten Platzverhältnissen unerlässlich ist. Die 20 Pins bieten eine hohe Anzahl an Anschlussmöglichkeiten für komplexe Schaltungen, was sie zu einer bevorzugten Wahl für Prototypenentwicklung, industrielle Steuerungen und anspruchsvolle Hobbyprojekte macht.
Vorteile der BL 1X20W 2,54 – 20pol. Buchsenleiste, gewinkelt, RM 2,54
- Platzoptimierte Anordnung: Die gewinkelte Konstruktion ermöglicht eine effiziente Nutzung des Bauraums, indem sie Verbindungen im rechten Winkel zur Leiterplatte realisiert. Dies ist entscheidend für kompakte Designs und bei der Verdrahtung in engen Gehäusen.
- Hohe Kontaktdichte: Mit 20 Pins auf einem kompakten Raum von 2,54 mm Rastermaß können auch komplexe Signalpfade und Steuerleitungen zuverlässig geführt werden.
- Stabile Verbindung: Hochwertige Materialien und präzise Fertigung gewährleisten eine sichere und dauerhafte Steckverbindung, die Vibrationen und mechanischen Belastungen standhält.
- Vielseitige Anwendung: Ideal für die Verbindung von Hauptplatinen mit Tochterplatinen, Sensoren, Displays oder anderen Modulen in verschiedenen Elektronikanwendungen.
- Einfache Montage: Die Buchsenleiste lässt sich einfach durch Stecken auf Stiftleisten montieren und bietet so eine flexible Lösung für wechselnde Konfigurationen.
- Robustheit: Gefertigt aus langlebigen Materialien, die Korrosion und Verschleiß widerstehen und somit eine lange Lebensdauer des Bauteils sichern.
Technische Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | BL 1X20W 2,54 – 20pol. Buchsenleiste, gewinkelt, RM 2,54 |
| Anzahl der Pins | 20 |
| Rastermaß (RM) | 2,54 mm |
| Bauform | Gewinkelt (90 Grad) |
| Typ | Buchsenleiste (weiblich) |
| Gehäusematerial | Hochtemperatur-Kunststoff (oft PA, PBT oder ähnliches, für Lötprozesse optimiert) |
| Kontaktmaterial | Verzinnte Kupferlegierung (für gute Leitfähigkeit und Lötbarkeit) |
| Bemessungsstrom | Typischerweise 1A bis 3A (abhängig von der genauen Ausführung und Pin-Konfiguration) |
| Bemessungsspannung | Typischerweise 250V AC/DC (abhängig von der Isolationsfestigkeit des Gehäuses) |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch, kann je nach Material variieren) |
| Isolationswiderstand | ≥ 1000 MΩ |
| Kontaktwiderstand | ≤ 20 mΩ |
| Einsatzbereiche | Leiterplatten-zu-Leiterplatten-Verbindungen, Kabelkonfektionierung, Prototypenbau, industrielle Automatisierung, Mess- und Regeltechnik. |
Maximale Signalintegrität und mechanische Stabilität
Die BL 1X20W 2,54 – 20pol. Buchsenleiste, gewinkelt, RM 2,54 ist mehr als nur ein einfacher Verbinder; sie ist ein integraler Bestandteil für die Sicherstellung der Signalintegrität und die mechanische Robustheit elektronischer Systeme. Das verwendete Gehäusematerial, typischerweise ein Hochtemperatur-Kunststoff wie Polyamid (PA) oder Polybutylenterephthalat (PBT), ist nicht nur thermisch stabil und widerstandsfähig gegen die Temperaturen von Lötprozessen, sondern bietet auch ausgezeichnete elektrische Isoliereigenschaften. Dies verhindert unerwünschte Kriechströme und Überschläge, was für die Zuverlässigkeit von Schaltungen mit empfindlichen Signalen von entscheidender Bedeutung ist. Die Kontakte selbst bestehen meist aus einer hochwertigen Kupferlegierung, die durch eine Verzinnungsoberfläche sowohl eine hervorragende Lötbarkeit als auch einen geringen Übergangswiderstand gewährleistet. Diese Verzinnung schützt zudem vor Oxidation und Korrosion, was die Langlebigkeit der Verbindung signifikant erhöht.
Die gewinkelte Form von 90 Grad ist ein durchdachtes Designmerkmal, das vor allem in beengten Bauräumen oder bei der Notwendigkeit einer orthogonalen Anordnung von Komponenten seine Stärken ausspielt. Sie erlaubt die Führung von Kabeln parallel zur Hauptplatine oder die Anbindung einer Tochterplatine in einer senkrechten Ausrichtung. Dies ist besonders relevant in Gehäusen mit geringer Höhe oder Tiefe, wo eine direkte orthogonale Steckverbindung mit einer geraden Buchsenleiste nicht möglich wäre. Die 20 Pins, angeordnet in einer einzelnen Reihe mit einem Rastermaß von 2,54 mm, bieten eine hohe Anschlussdichte, die es ermöglicht, auch eine Vielzahl von Signalen, Steuerleitungen oder Stromversorgungsanschlüssen auf kleinem Raum zu realisieren. Diese hohe Pin-Anzahl macht das Bauteil zu einer idealen Wahl für die Anbindung komplexer Peripheriegeräte wie Displays, Tastaturen, Sensormodule oder leistungsstarker Motoren.
Die mechanische Stabilität der Verbindung wird durch die präzise Fertigung der Buchsen und die korrespondierenden Stiftleisten gewährleistet. Einmal gesteckt, sorgt die Buchsenleiste für einen sicheren Halt, der auch gegenüber Vibrationen und leichten Zugkräften an den Kabeln eine hohe Widerstandsfähigkeit aufweist. Dies reduziert das Risiko von Wackelkontakten oder ungewollten Trennungen, was in industriellen Umgebungen oder mobilen Anwendungen von immenser Bedeutung ist. Die Verwendung dieser Buchsenleiste trägt somit maßgeblich zur Zuverlässigkeit und Langlebigkeit von Elektronikprodukten bei.
FAQs – Häufig gestellte Fragen zu BL 1X20W 2,54 – 20pol. Buchsenleiste, gewinkelt, RM 2,54
Was bedeutet das Rastermaß 2,54 mm?
Das Rastermaß von 2,54 mm ist ein etablierter Industriestandard für Steckverbinder und Leiterplatten-Abstände. Es gibt den Abstand zwischen den Mittelpunkten benachbarter Pins oder Lötpunkte an. Dieses Maß ist besonders verbreitet in der Computertechnik und vielen anderen elektronischen Anwendungsbereichen.
Ist die Buchsenleiste für jede Art von Kabel geeignet?
Die Buchsenleiste ist primär für die Verbindung mit Stiftleisten konzipiert. Die Kompatibilität mit einzelnen Kabeladern hängt von der Art der Kabelenden ab. In der Regel werden die Kabel mit passenden Crimp-Kontakten oder durch Löten an entsprechenden Kabelsteckern vorbereitet, die dann in die Buchsenleiste eingeführt werden.
Welche Belastbarkeit (Strom/Spannung) hat diese Buchsenleiste?
Die genaue Bemessungsstrom und -spannung können je nach spezifischem Hersteller und der genauen Auslegung des Bauteils variieren. Typischerweise sind solche Buchsenleisten für Ströme im Bereich von 1A bis 3A und Spannungen bis zu 250V AC/DC ausgelegt. Es ist jedoch immer ratsam, die spezifischen Datenblätter des Herstellers zu konsultieren.
Wie wird die Buchsenleiste auf der Leiterplatte befestigt?
Die Buchsenleiste wird in der Regel durch gesteckte Pins oder durch Löten auf der Leiterplatte befestigt. Die Pins der Buchsenleiste werden durch Bohrungen auf der Leiterplatte geführt und dort verlötet, um eine mechanisch stabile und elektrisch leitende Verbindung zu gewährleisten.
Ist die gewinkelte Bauform für alle Anwendungen sinnvoll?
Die gewinkelte Bauform ist besonders vorteilhaft in Situationen, in denen Platzmangel herrscht oder eine 90-Grad-Verbindung zwischen zwei Komponenten erforderlich ist. Sie ermöglicht eine effiziente Raumnutzung und eine saubere Kabelführung, was in kompakten Geräten und bei komplexen Verdrahtungen von großem Nutzen ist.
Welche Vorteile bietet die Verzinnung der Kontakte?
Die Verzinnung der Kontakte verbessert die Leitfähigkeit, schützt vor Oxidation und Korrosion und erleichtert das Löten. Dies führt zu einer zuverlässigeren und längerfristigen Verbindung, die auch unter ungünstigen Umgebungsbedingungen Bestand hat.
Können die Pins der Buchsenleiste einzeln kontaktiert werden?
Ja, die einzelnen Pins der Buchsenleiste können gezielt mit passenden Werkzeugen kontaktiert werden, sei es zum Testen, zum Herstellen von Einzelverbindungen oder zur demontage.
