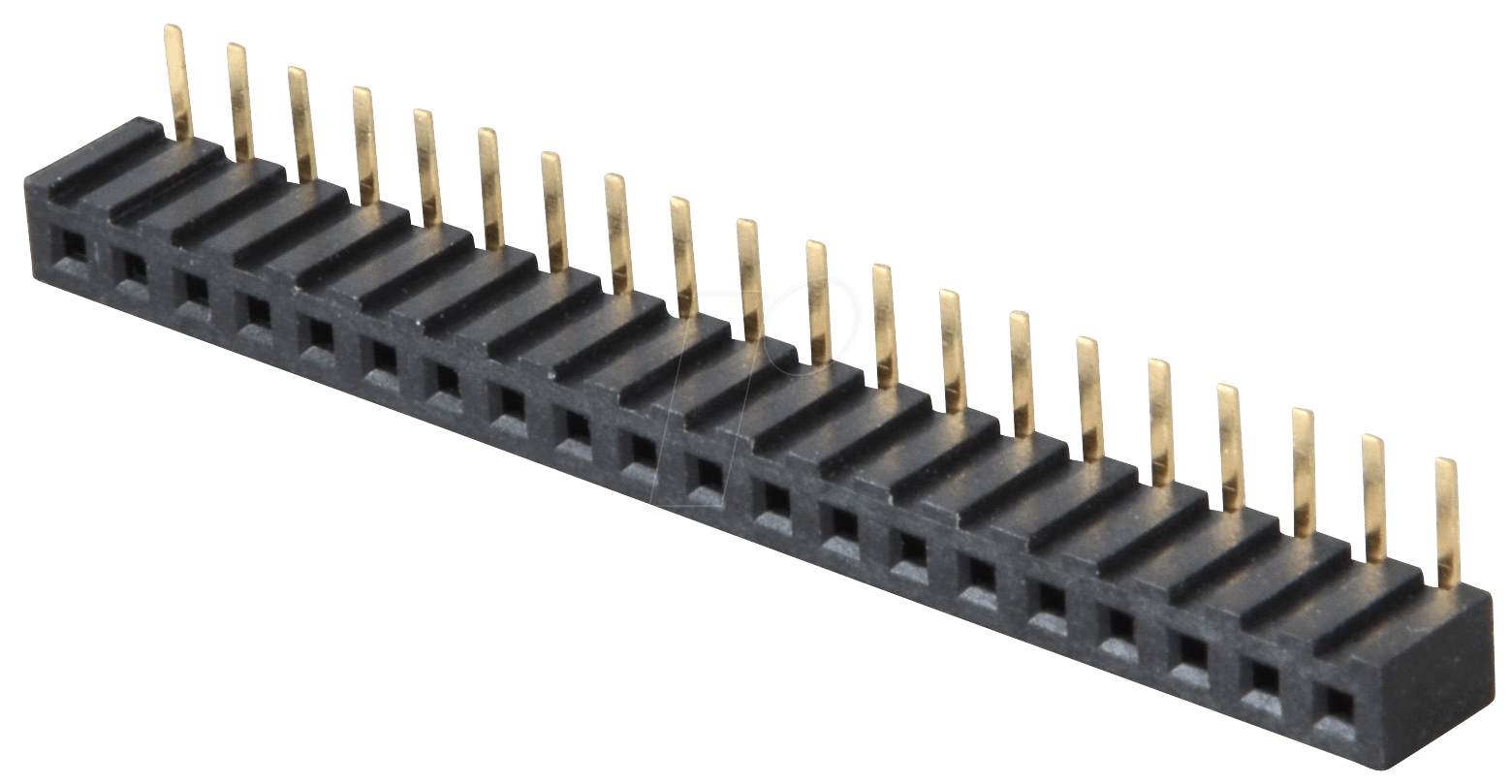

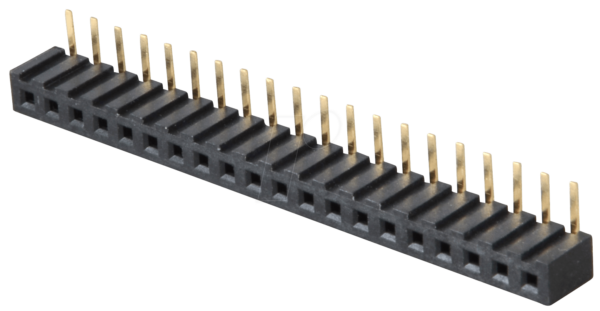

Hochwertige Buchsenleiste: BL 1X20W 2,00 – 20pol. gewinkelt für präzise Verbindungen
Sie suchen eine zuverlässige und platzsparende Lösung für die Signalübertragung und Stromverteilung in Ihren elektronischen Geräten? Die BL 1X20W 2,00 – 20pol. Buchsenleiste, gewinkelt, RM 2,00 ist die ideale Komponente für Entwickler, Ingenieure und Hobbyisten, die Wert auf Präzision, Langlebigkeit und eine saubere Verkabelung legen. Dieses Bauteil löst das Problem unübersichtlicher und schwer zugänglicher Verbindungen, indem es eine organisierte und physikalisch optimierte Anschlussmöglichkeit bietet.
Optimale Signalintegrität und Platzersparnis durch Winkeldesign
Die gewinkelte Bauform der BL 1X20W 2,00 – 20pol. Buchsenleiste ist ein entscheidender Vorteil gegenüber geraden Steckverbindern. Dieses Design ermöglicht eine effiziente Nutzung des verfügbaren Bauraums auf einer Leiterplatte oder in einem Gehäuse. Durch die 90-Grad-Ausrichtung der Anschlüsse können Kabelstränge nach unten oder zur Seite geführt werden, was die Montage erleichtert und das Risiko von Kabelbruch durch Biegung reduziert. Dies ist besonders relevant in kompakten Elektronikgehäusen, wo jeder Millimeter zählt und eine optimale Kabelführung essenziell für die Funktionalität und die Vermeidung von elektromagnetischen Störungen ist.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Mit einem Rastermaß von 2,00 mm bietet die BL 1X20W 2,00 – 20pol. Buchsenleiste eine hohe Kontaktdichte, was sie für Anwendungen mit vielen Signalleitungen auf kleinem Raum prädestiniert. Ob in der industriellen Automatisierung, der Messtechnik, der Medizintechnik oder im Bereich der Unterhaltungselektronik – überall dort, wo zuverlässige und sichere Verbindungen für Daten und Strom benötigt werden, spielt diese Buchsenleiste ihre Stärken aus. Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine langfristige Einsatzfähigkeit und eine hohe Anzahl an Steckzyklen, selbst unter anspruchsvollen Umgebungsbedingungen.
Vorteile der BL 1X20W 2,00 – 20pol. Buchsenleiste, gewinkelt, RM 2,00
- Platzoptimierte Installation: Die gewinkelte Ausführung ermöglicht eine effiziente Nutzung des Bauraums und eine verbesserte Kabelführung.
- Hohe Kontaktdichte: Das Rastermaß von 2,00 mm erlaubt die Realisierung kompakter Schaltungsdesigns mit vielen Anschlussmöglichkeiten.
- Sichere Signalübertragung: Hochwertige Kontakte und eine solide Bauweise gewährleisten eine zuverlässige und störungsfreie Signalübertragung.
- Langlebigkeit: Gefertigt aus robusten Materialien, ist die Buchsenleiste auf eine lange Lebensdauer und viele Steckzyklen ausgelegt.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Elektronikprojekten, von Prototypenentwicklung bis zur Serienfertigung.
- Vereinfachte Montage: Die Winkelform erleichtert das Anstecken und Abziehen von Steckern und verbessert die Zugentlastung.
Technische Spezifikationen und Qualitätsmerkmale
Die BL 1X20W 2,00 – 20pol. Buchsenleiste, gewinkelt, RM 2,00 zeichnet sich durch sorgfältig ausgewählte Materialien und präzise Fertigung aus. Die Kontakte sind in der Regel aus einer Kupferlegierung gefertigt und oft oberflächenveredelt, um Korrosion vorzubeugen und die elektrische Leitfähigkeit zu maximieren. Das Gehäusematerial besteht typischerweise aus einem hochwertigen Isolierkunststoff, der mechanischer Beanspruchung standhält und elektrische Isolation gewährleistet. Das Rastermaß von 2,00 mm ist ein Standard in vielen miniaturisierten Anwendungen und ermöglicht eine hohe Packungsdichte auf Leiterplatten.
| Merkmal | Beschreibung |
|---|---|
| Anzahl der Pole | 20 |
| Rastermaß (Pitch) | 2,00 mm |
| Bauform | Gewinkelt (90°) |
| Anschlusstyp | Buchsenleiste (Female Connector) |
| Kontaktmaterial | Hochwertige Kupferlegierung, typischerweise oberflächenveredelt für Korrosionsbeständigkeit und optimale Leitfähigkeit. |
| Gehäusematerial | Hochleistungs-Isolierkunststoff, thermisch stabil und mechanisch robust. |
| Montageart | Geeignet für Durchsteckmontage (Through-Hole) auf Leiterplatten. |
| Betriebstemperatur | Typischerweise ein breiter Bereich, der für die meisten elektronischen Anwendungen geeignet ist (z.B. -40°C bis +105°C, je nach Spezifikation des Herstellers). |
| Steckzyklen | Ausgelegt für eine hohe Anzahl an Steckzyklen, was Zuverlässigkeit im Dauereinsatz sichert. |
| Einsatzgebiet | Industrielle Steuerungstechnik, Messgeräte, Prototypenbau, Consumer Electronics, Telekommunikation. |
Anwendungsbereiche: Präzision trifft auf Vielseitigkeit
Die BL 1X20W 2,00 – 20pol. Buchsenleiste, gewinkelt, RM 2,00 findet breite Anwendung in verschiedensten Bereichen der Elektronikentwicklung und -fertigung. In der industriellen Automatisierung dient sie zur Anbindung von Sensoren, Aktoren und Steuerungsmodulen, wo eine kompakte und zuverlässige Verbindung unerlässlich ist. Im Bereich der Messtechnik ermöglicht sie den präzisen Anschluss von Messgeräten und Prüfaufbauten. Für den Prototypenbau und im Hobby-Bereich bietet sie eine einfache und flexible Möglichkeit, Schaltungsteile miteinander zu verbinden und zu testen. Auch in der Telekommunikation und in der Unterhaltungselektronik wird sie zur Signalübertragung und Stromversorgung eingesetzt, wo Platz und eine saubere Verkabelung von hoher Bedeutung sind.
Häufig gestellte Fragen zu BL 1X20W 2,00 – 20pol. Buchsenleiste, gewinkelt, RM 2,00
Was bedeutet das Rastermaß RM 2,00 mm?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein Rastermaß von 2,00 mm bedeutet, dass der Abstand zwischen den Pins 2 Millimeter beträgt. Dies ist ein gängiges Maß für miniaturisierte Steckverbinder, das eine hohe Kontaktdichte auf kleinem Raum ermöglicht.
Ist die Buchsenleiste lötbar?
Ja, die BL 1X20W 2,00 – 20pol. Buchsenleiste ist für die Durchsteckmontage auf Leiterplatten konzipiert und somit lötbar. Die Pins sind dafür ausgelegt, durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der anderen Seite verlötet zu werden.
Welche Vorteile bietet die gewinkelte Bauform?
Die gewinkelte Bauform (90°) ermöglicht eine platzsparende und übersichtliche Kabelführung. Kabel können nach unten oder zur Seite abgeführt werden, was das Risiko von Kabelbruch durch Biegung minimiert und die Montage in engen Gehäusen erleichtert.
Für welche Strombelastung ist diese Buchsenleiste ausgelegt?
Die genaue Strombelastbarkeit hängt von den spezifischen Herstellerangaben ab und wird in Ampere (A) angegeben. Aufgrund des Rastermaßes von 2,00 mm ist diese Buchsenleiste typischerweise für geringere bis mittlere Stromstärken konzipiert, die für Signalübertragungen und die Versorgung von kleineren Bauteilen üblich sind. Für hohe Stromanforderungen sind oft Steckverbinder mit größerem Rastermaß oder speziellen Kontakten erforderlich.
Kann ich die Buchsenleiste mit Steckerleisten mit anderem Rastermaß kombinieren?
Nein, für eine sichere und zuverlässige Verbindung müssen die Rastermaße von Buchsenleiste und der zugehörigen Steckerleiste übereinstimmen. Das RM 2,00 mm der BL 1X20W 2,00 – 20pol. Buchsenleiste erfordert eine passende Steckerleiste mit demselben Rastermaß.
Welche Arten von Kabeln können an die Buchsenleiste angeschlossen werden?
An die Buchsenleiste selbst werden keine Kabel direkt angeschlossen. Sie ist dafür gedacht, auf eine Leiterplatte gelötet zu werden. Die Kabel werden an die entsprechende Steckerleiste (die in die Buchsenleiste gesteckt wird) angeschlossen, die dann über die Buchsenleiste mit der Leiterplatte verbunden ist. Üblicherweise werden hierzu Flachbandkabel oder einzelne Litzen verwendet, die auf einer Steckerleiste gecrimpt oder verlötet sind.
Ist die Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Die Eignung für raue Umgebungen hängt stark vom verwendeten Material des Gehäuses und der Kontaktbeschichtung ab. Hochwertige Buchsenleisten wie die BL 1X20W 2,00 – 20pol. sind in der Regel aus robusten Isolierkunststoffen gefertigt und bieten einen guten Schutz gegen Staub und Feuchtigkeit. Für extreme Bedingungen wie hohe Temperaturen, aggressive Chemikalien oder starke Vibrationen sind jedoch spezielle Ausführungen oder andere Steckverbindertypen möglicherweise besser geeignet.
