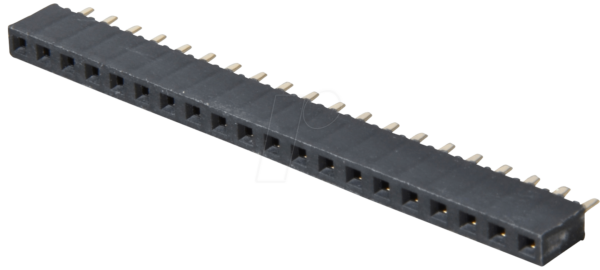

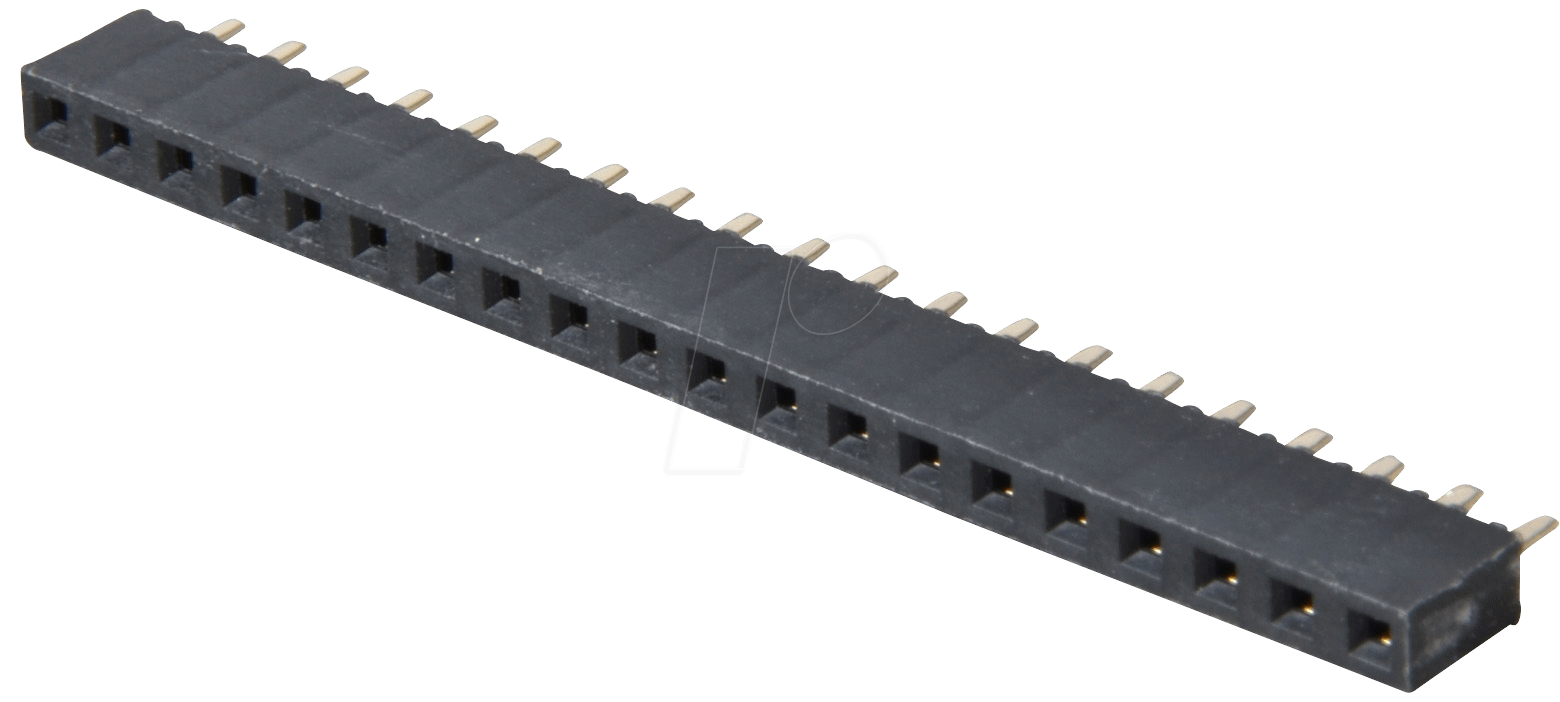

Präzise Verbindungen für Ihre Elektronikprojekte: BL 1X20G 2,54 – 20pol. Buchsenleiste, gerade, RM 2,54
Die BL 1X20G 2,54 – 20pol. Buchsenleiste, gerade, RM 2,54 ist die ultimative Lösung für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige, stabile und präzise Verbindungskomponente für ihre elektronischen Schaltungen benötigen. Wenn Sie Wert auf eine sichere Steckverbindung legen, die Signalintegrität gewährleistet und die Komplexität Ihrer Platine reduziert, ist diese Buchsenleiste die ideale Wahl. Sie überwindet die Limitierungen von unzureichend isolierten oder mechanisch instabilen Steckverbindungen und bietet eine professionelle Lösung für anspruchsvolle Anwendungen.
Überragende Konnektivität und Robustheit
Die BL 1X20G 2,54 – 20pol. Buchsenleiste, gerade, RM 2,54 zeichnet sich durch ihre herausragende Zuverlässigkeit und Langlebigkeit aus. Entwickelt für den professionellen Einsatz, bietet sie eine stabile mechanische Verriegelung und eine exzellente elektrische Leitfähigkeit. Im Vergleich zu einfacheren oder qualitativ minderwertigeren Buchsenleisten minimiert dieses Produkt das Risiko von Wackelkontakten, Kurzschlüssen und Signalverlusten, selbst unter anspruchsvollen Betriebsbedingungen. Die präzise gefertigten Kontakte und das hochwertige Gehäusematerial gewährleisten eine überlegene Performance und eine lange Lebensdauer Ihrer elektronischen Geräte.
Design und Konstruktion für maximale Effizienz
Die gerade Bauform der Buchsenleiste ermöglicht eine einfache und platzsparende Montage auf Leiterplatten. Mit einer Pin-Anzahl von 20 Polen und einem Rastermaß von 2,54 mm ist sie ideal für eine Vielzahl von Anwendungen, von der Prototypenentwicklung bis hin zur Serienfertigung. Die hochwertige Verarbeitung der Kontakte minimiert den Übergangswiderstand, was für die Signalintegrität und die Effizienz Ihrer Schaltung von entscheidender Bedeutung ist. Die robuste Konstruktion sorgt für eine sichere mechanische Verbindung, die auch Vibrationen und mechanischer Beanspruchung standhält.
Vorteile der BL 1X20G 2,54 – 20pol. Buchsenleiste, gerade, RM 2,54
- Zuverlässige Signalübertragung: Hochwertige Kontakte mit geringem Übergangswiderstand gewährleisten eine klare und verlustfreie Signalübertragung.
- Stabile mechanische Verbindung: Präzise gefertigte Gehäuse und Kontakte sorgen für einen sicheren Halt und Widerstandsfähigkeit gegen mechanische Belastungen.
- Einfache Montage: Die gerade Bauform und das standardisierte Rastermaß von 2,54 mm ermöglichen eine unkomplizierte Bestückung von Leiterplatten.
- Hohe Pin-Dichte: 20 Pole auf engstem Raum erlauben komplexe Verdrahtungen und kompakte Designs.
- Langlebigkeit: Robuste Materialien und sorgfältige Verarbeitung garantieren eine lange Lebensdauer und Zuverlässigkeit im Einsatz.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von elektronischen Anwendungen, von Embedded Systems bis hin zu industriellen Steuerungen.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | BL 1X20G 2,54 |
| Polanzahl | 20 Pole |
| Bauform | Buchsenleiste, gerade |
| Rastermaß (RM) | 2,54 mm |
| Gehäusematerial | Hochwertiger Kunststoff, typischerweise PA66 oder vergleichbar, bekannt für seine hohe mechanische Festigkeit, Temperaturbeständigkeit und elektrische Isolationseigenschaften. Dies gewährleistet eine sichere Handhabung und Langlebigkeit. |
| Kontaktmaterial | Phosphorbronze oder Messing mit einer Oberflächenveredelung (z.B. verzinnte oder vergoldete Kontakte) zur Optimierung der Leitfähigkeit, Korrosionsbeständigkeit und Lötbarkeit. |
| Strombelastbarkeit (pro Kontakt) | Typischerweise im Bereich von 2A bis 3A bei ordnungsgemäßer Kühlung. Die exakte Spezifikation hängt vom spezifischen Hersteller und den Umgebungsbedingungen ab. |
| Betriebstemperaturbereich | Normalerweise von -40°C bis +105°C, was einen zuverlässigen Betrieb in einem breiten Spektrum von Umgebungsbedingungen ermöglicht. |
| Isolationswiderstand | Höher als 1000 MΩ bei Gleichspannung, um eine sichere Trennung zwischen den einzelnen Kontakten und zur Umgebung zu gewährleisten. |
| Spannungsfestigkeit | Typischerweise über 500 V AC für eine Minute, um elektrische Überschläge und Kurzschlüsse zu verhindern. |
| Lötbarkeit | Ausgelegt für gängige Lötverfahren wie Wellenlöten oder Handlöten, mit einer guten Benetzbarkeit der Kontakte. |
Umfassende Anwendungsbereiche
Die BL 1X20G 2,54 – 20pol. Buchsenleiste, gerade, RM 2,54 ist ein essenzieller Baustein in einer Vielzahl von elektronischen Systemen. Ihre universelle Einsetzbarkeit macht sie zur bevorzugten Wahl für:
- Prototypenentwicklung: Ermöglicht schnelle und flexible Verbindungen auf Breadboards und Prototypenplatinen.
- Embedded Systems: Perfekt für die Anbindung von Sensoren, Aktoren und Kommunikationsmodulen an Mikrocontroller.
- Industrielle Automatisierung: Zuverlässige Schnittstellen für Steuerungen, SPS und Sensornetzwerke.
- Datenkommunikation: Einsatz in Netzwerkgeräten und Datenlogger-Anwendungen, wo stabile Verbindungen kritisch sind.
- Audio- und Videotechnik: Zur Signalübertragung und Verbindung von Modulen in Hi-Fi-Systemen oder professioneller AV-Ausrüstung.
- Messtechnik: Stabile Anschlüsse für Messgeräte und Prüfaufbauten, um präzise Messergebnisse zu gewährleisten.
- Hobbyelektronik: Eine professionelle und langlebige Lösung für anspruchsvolle Bastelprojekte.
Die Wahl einer Buchsenleiste mit einem Rastermaß von 2,54 mm ist ein Branchenstandard, der eine hohe Kompatibilität mit einer breiten Palette von Steckverbindern und Modulen sicherstellt. Dies reduziert die Komplexität bei der Beschaffung von Zubehör und vereinfacht die Systemintegration.
Präzision in Material und Fertigung
Bei der BL 1X20G 2,54 – 20pol. Buchsenleiste, gerade, RM 2,54 legen wir größten Wert auf die Qualität der verwendeten Materialien und die Präzision der Fertigung. Das Gehäuse besteht aus einem hochtemperaturbeständigen und dielektrischen Kunststoff, der eine ausgezeichnete elektrische Isolation gewährleistet und gleichzeitig eine hohe mechanische Stabilität bietet. Die Kontakte sind typischerweise aus einer Kupferlegierung gefertigt, die für ihre gute Leitfähigkeit und mechanische Belastbarkeit bekannt ist. Oftmals sind diese Kontakte mit einer Edelmetallschicht (z.B. Vergoldung) versehen, um die Korrosionsbeständigkeit zu erhöhen, den Übergangswiderstand weiter zu minimieren und die Lötbarkeit zu verbessern. Diese sorgfältige Materialauswahl und Fertigungspräzision sind entscheidend für die Zuverlässigkeit und Langlebigkeit des Produkts, auch unter schwierigen Umgebungsbedingungen.
Technische Herausforderungen gemeistert
Die Hauptaufgabe der BL 1X20G 2,54 – 20pol. Buchsenleiste, gerade, RM 2,54 ist die Schaffung einer standardisierten und zuverlässigen Schnittstelle zwischen verschiedenen elektronischen Komponenten. Sie adressiert das Problem der Notwendigkeit einer sicheren und wiederholbaren mechanischen und elektrischen Verbindung. Im Gegensatz zu einfachen Drahtverbindungen oder weniger robusten Stecksystemen bietet diese Buchsenleiste eine definierte Kontaktkraft, die für eine stabile elektrische Verbindung sorgt und gleichzeitig das Risiko von Kurzschlüssen durch versehentlichen Kontakt minimiert. Die gerade Bauform erleichtert die Montage auf der Leiterplatte, während das 2,54 mm Rastermaß die Kompatibilität mit einer breiten Palette von Stiftleisten und anderen Komponenten sicherstellt, was die Systemintegration erheblich vereinfacht.
FAQ – Häufig gestellte Fragen zu BL 1X20G 2,54 – 20pol. Buchsenleiste, gerade, RM 2,54
Welche Art von Steckverbindern kann ich mit dieser Buchsenleiste verwenden?
Diese Buchsenleiste ist für die Aufnahme von Stiftleisten mit einem Rastermaß von 2,54 mm ausgelegt. Sie ist kompatibel mit den meisten Standard-Stiftleisten, die in der Elektronikindustrie verbreitet sind.
Ist die Buchsenleiste für den Einsatz bei hohen Temperaturen geeignet?
Ja, die BL 1X20G 2,54 – 20pol. Buchsenleiste ist aus thermisch stabilen Kunststoffen gefertigt und für einen Betriebstemperaturbereich ausgelegt, der typischerweise von -40°C bis +105°C reicht, was eine Zuverlässigkeit auch bei erhöhten Temperaturen gewährleistet.
Wie wird die Signalintegrität durch diese Buchsenleiste sichergestellt?
Die Buchsenleiste verfügt über präzise gefertigte Kontakte mit einem geringen Übergangswiderstand. Eine optionale Oberflächenveredelung der Kontakte (z.B. Vergoldung) minimiert Signalverluste und Rauschen, was für eine klare Signalübertragung unerlässlich ist.
Ist die Buchsenleiste für den Einsatz in industriellen Umgebungen geeignet?
Absolut. Die robuste Konstruktion, die hochwertigen Materialien und die Zuverlässigkeit der elektrischen Verbindung machen diese Buchsenleiste ideal für den anspruchsvollen Einsatz in industriellen Automatisierungs- und Steuerungssystemen.
Wie ist die mechanische Stabilität der Verbindung?
Die präzise Passform der Buchsenleiste und der zugehörigen Stiftleiste gewährleistet eine feste und sichere mechanische Verbindung. Dies sorgt für Stabilität auch unter Einfluss von Vibrationen oder leichten mechanischen Beanspruchungen.
Kann ich die Buchsenleiste auch auf SMD-Leiterplatten verwenden?
Diese spezifische Buchsenleiste ist als „gerade“ und mit einem Rastermaß von 2,54 mm typischerweise für die THT-Montage (Through-Hole Technology) konzipiert. Für SMD-Anwendungen wären spezielle SMD-Varianten erforderlich.
Wie viele Lötpunkte sind pro Pol vorhanden?
Bei einer geraden Buchsenleiste mit 20 Polen handelt es sich in der Regel um 20 einzelne Lötpunkte, die jeweils mit den Pins der Buchsenleiste verbunden sind, um eine robuste elektrische Verbindung zur Leiterplatte zu schaffen.
