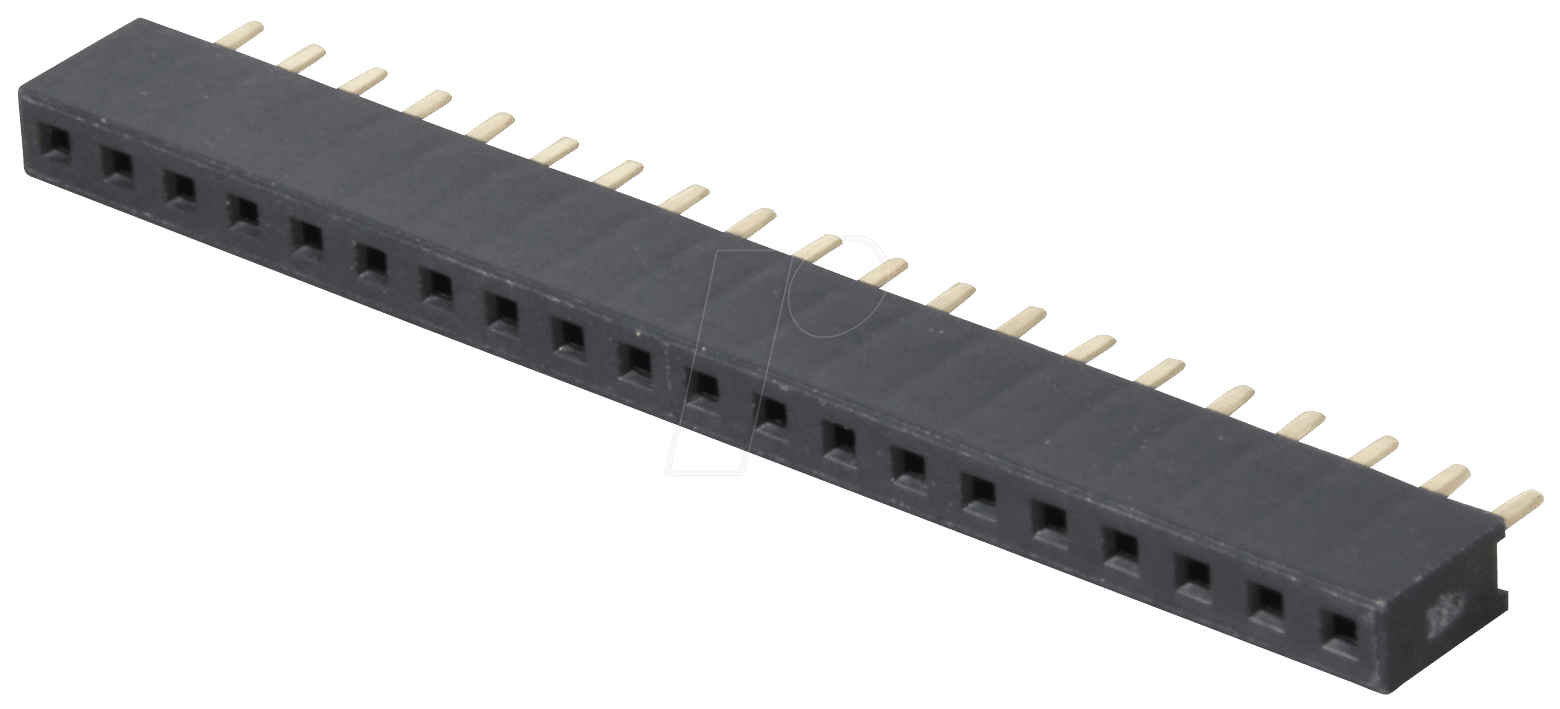

Präzision und Zuverlässigkeit für Ihre Elektronikprojekte: BL 1X20G 2,00 – 20pol. Buchsenleiste, gerade, RM 2,00
Sie suchen eine langlebige und präzise Verbindungslösung für Ihre komplexen Elektronikentwicklungen und Schaltkreisdesigns? Die BL 1X20G 2,00 – 20pol. Buchsenleiste, gerade, mit einem Rastermaß von 2,00 mm ist die ideale Wahl für Ingenieure, Hobbyisten und professionelle Anwender, die höchste Ansprüche an Qualität und Funktionalität stellen. Dieses Bauteil überbrückt zuverlässig und platzsparend Signalwege und ermöglicht eine stabile und sichere Montage Ihrer Komponenten auf Leiterplatten.
Überragende Konnektivitätslösung mit optimiertem Rastermaß
Das entscheidende Merkmal der BL 1X20G 2,00 ist ihr geringes Rastermaß von nur 2,00 mm. Dieses Design ermöglicht eine deutlich höhere Packungsdichte auf Ihrer Platine im Vergleich zu Standardbuchsenleisten mit größeren Abständen. Für Anwendungen, bei denen jeder Millimeter zählt – sei es in kompakten Steuergeräten, Messinstrumenten oder spezialisierten Embedded-Systemen – bietet die BL 1X20G 2,00 eine unverzichtbare Lösung. Die gerade Ausführung erleichtert zudem die Montage und Wartung.
Hervorragende Eigenschaften und Vorteile
- Platzoptimierung: Das 2,00 mm Rastermaß ermöglicht eine signifikant höhere Anzahl von Anschlüssen auf kleinstem Raum, ideal für dichte Leiterplattendesigns.
- Stabile Signalübertragung: Hochwertige Kontakte und eine präzise Verarbeitung gewährleisten eine zuverlässige und verlustarme Signalübertragung, essentiell für anspruchsvolle Schaltungen.
- Robuste Konstruktion: Gefertigt aus strapazierfähigen Materialien, widersteht die Buchsenleiste mechanischer Beanspruchung und Umwelteinflüssen, was eine lange Lebensdauer sichert.
- Einfache Handhabung: Die gerade Bauform und das gut definierte Raster vereinfachen das Einstecken von Stiftleisten und die Montage auf der Leiterplatte.
- Vielseitige Anwendung: Perfekt geeignet für Prototyping, industrielle Steuerungen, Kommunikationsmodule, Sensortechnik und viele weitere Elektronikprojekte.
- Hohe Pin-Dichte: Mit 20 Polen bietet diese Buchsenleiste eine umfangreiche Anschlussmöglichkeit für komplexe Verdrahtungen.
Technische Spezifikationen im Detail
Die BL 1X20G 2,00 – 20pol. Buchsenleiste, gerade, RM 2,00 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zu einer Premium-Wahl für professionelle Anwendungen machen. Das Gehäusematerial ist typischerweise ein Hochtemperatur-Thermoplast, das eine gute elektrische Isolation und mechanische Stabilität gewährleistet. Die Kontaktmaterialien sind oft eine Kupferlegierung, die für ihre gute Leitfähigkeit und Korrosionsbeständigkeit bekannt ist, veredelt mit einer Beschichtung wie Zinn oder einer Edelmetalllegierung zur weiteren Verbesserung der Kontaktqualität und Langlebigkeit. Die Nennspannung und der Nennstrom sind auf die typischen Anforderungen von Signal- und Datenverbindungen in vielen Elektroniksystemen ausgelegt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Buchsenleiste |
| Modellbezeichnung | BL 1X20G 2,00 |
| Anzahl der Pole | 20 |
| Bauform | Gerade |
| Rastermaß (RM) | 2,00 mm |
| Gehäusematerial | Hochtemperatur-Thermoplast (oft PBT oder PA) |
| Kontaktmaterial | Kupferlegierung, verzinnt oder vergoldet (je nach Ausführung) |
| Isolationswiderstand | Typischerweise > 1000 MΩ (bei 500V DC) |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch, abhängig von spezifischen Spezifikationen) |
| Bemessungsspannung | Niedrigspannungsbereich (z.B. 50-100V AC/DC), je nach Anwendungsumgebung |
| Bemessungsstrom | Geringer bis mittlerer Strombereich (z.B. 0.5-2A), für Signalleitungen optimiert |
| Montageart | Through-Hole (THT) für Lötmontage auf Leiterplatte |
| Farbe | Schwarz oder Dunkelgrau (häufig für Gehäuse) |
Optimale Anwendungsszenarien
Die BL 1X20G 2,00 ist prädestiniert für eine Vielzahl von Anwendungen, bei denen eine hohe Pin-Dichte und zuverlässige Verbindungen unerlässlich sind. Sie findet breite Verwendung in:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren und Steuerungseinheiten in SPS-Systemen.
- Messtechnik: Datenerfassung und Signalübertragung in Prüfgeräten und Analyseinstrumenten.
- Medizintechnik: Integration in Diagnosegeräte und Überwachungssysteme, wo Zuverlässigkeit kritisch ist.
- Embedded Systems: Verbindung von Mikrocontrollern, Peripheriemodulen und Displays in kompakten Systemen.
- Kommunikationstechnik: Schnittstellen für Datenübertragung in Netzwerkhardware und Telekommunikation.
- Prototypenentwicklung: Flexibilität und einfache Handhabung für schnelle Iterationen im Entwicklungszyklus.
FAQ – Häufig gestellte Fragen zu BL 1X20G 2,00 – 20pol. Buchsenleiste, gerade, RM 2,00
Was bedeutet „Rastermaß 2,00 mm“?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein Rastermaß von 2,00 mm bedeutet, dass zwischen jeder Lötöse und damit zwischen jeder Buchsenöffnung ein Abstand von 2,00 Millimetern liegt. Dies ermöglicht eine höhere Dichte an Anschlüssen auf der Leiterplatte.
Ist die BL 1X20G 2,00 für Hochfrequenzanwendungen geeignet?
Für reine Hochfrequenzanwendungen mit sehr hohen Frequenzen (GHz-Bereich) sind spezialisierte HF-Steckverbinder oft besser geeignet. Die BL 1X20G 2,00 ist jedoch hervorragend für digitale und analoge Signale im Niederfrequenz- und mittleren Frequenzbereich konzipiert und bietet hier eine sehr gute Signalintegrität.
Welche Art von Stiftleiste passt in diese Buchsenleiste?
In diese 20polige, gerade Buchsenleiste mit einem Rastermaß von 2,00 mm passen standardmäßig 20polige, gerade Stiftleisten mit einem Rastermaß von 2,00 mm.
Wie wird die Buchsenleiste auf der Leiterplatte befestigt?
Die BL 1X20G 2,00 ist als Through-Hole (THT) Bauteil konzipiert. Das bedeutet, die Anschluss-Pins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend verlötet. Dies gewährleistet eine mechanisch sehr stabile und dauerhafte Verbindung.
Welche Umgebungsbedingungen kann die BL 1X20G 2,00 tolerieren?
Dank des Gehäusematerials aus Hochtemperatur-Thermoplast und der robusten Kontakte ist diese Buchsenleiste für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -40°C bis +105°C. Sie ist zudem resistent gegen viele gängige Chemikalien und Umwelteinflüsse, die in Elektronikfertigung und Betrieb auftreten können.
Ist die Buchsenleiste für eine Löt- oder eine Wellenlötanlage geeignet?
Ja, die BL 1X20G 2,00 ist für beide Lötverfahren optimiert. Das Gehäusematerial ist hochtemperaturbeständig, was notwendig ist, um die thermischen Belastungen beim Wellenlöten zu überstehen. Die genauen Spezifikationen für die Löttemperatur und -zeit entnehmen Sie bitte dem technischen Datenblatt des Herstellers.
Kann die BL 1X20G 2,00 zur Stromversorgung verwendet werden?
Die BL 1X20G 2,00 ist primär für Signalübertragungen konzipiert. Der Bemessungsstrom ist für die meisten Signal-Anwendungen ausreichend, sollte aber für dauerhafte Stromversorgungen mit höheren Lasten sorgfältig geprüft werden. Für reine Stromversorgungsanwendungen sind oft Buchsenleisten mit größerem Rastermaß und höherer Strombelastbarkeit die bessere Wahl.
