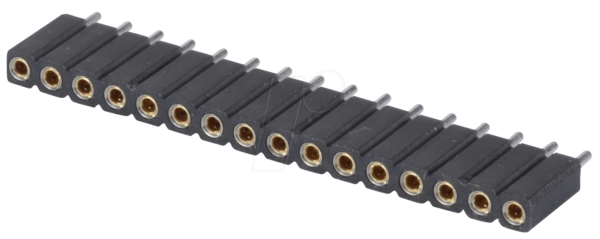

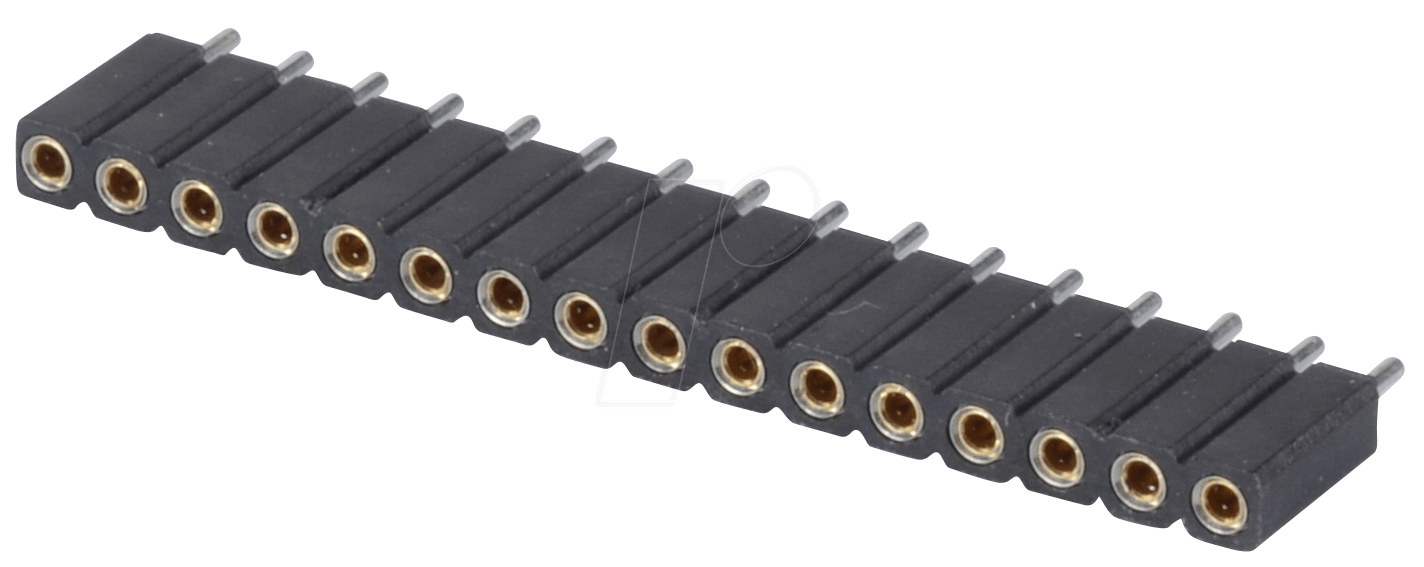

BL 1X16G7 2,54 – Präzisions-Buchsenleiste für zuverlässige Verbindungen
Suchen Sie eine robuste und präzise Lösung für die elektrische Verbindung von Komponenten in Ihren Elektronikprojekten? Die BL 1X16G7 2,54 Buchsenleiste mit 16 Polen, geradem Design und einem Rastermaß von 2,54 mm bei einer Höhe von 7,0 mm ist die ideale Wahl für Ingenieure, Hobbyisten und professionelle Anwender, die Wert auf Stabilität, Langlebigkeit und fehlerfreie Signalübertragung legen. Diese Buchsenleiste löst das Problem von wackeligen oder unzuverlässigen Steckverbindungen und bietet eine sichere und dauerhafte Schnittstelle für Ihre Schaltungen.
Überlegene Konnektivität und technische Exzellenz
Die BL 1X16G7 2,54 Buchsenleiste übertrifft herkömmliche Lösungen durch ihre sorgfältige Konstruktion und die Verwendung hochwertiger Materialien. Im Gegensatz zu minderwertigen Alternativen gewährleistet diese Buchsenleiste eine konstante und niederohmige Kontaktierung, die für die Integrität empfindlicher elektronischer Signale unerlässlich ist. Die präzise gefertigten Kontakte minimieren Übergangswiderstände und bieten somit eine überlegene Leistung, insbesondere in anspruchsvollen Umgebungen, wo Zuverlässigkeit an erster Stelle steht.
Konstruktionsmerkmale und Materialqualität
Das Design der BL 1X16G7 Buchsenleiste ist auf maximale Funktionalität und Langlebigkeit ausgelegt. Die gerade Ausrichtung ermöglicht eine einfache und platzsparende Integration in Platinenlayouts, während das Rastermaß von 2,54 mm eine breite Kompatibilität mit Standard-Steckverbindern und Jumpern sicherstellt. Die Pin-Konfiguration von 1×16 Polen bietet eine hohe Dichte für Ihre Verbindungsanforderungen, ohne dabei Kompromisse bei der Handhabung oder Stabilität einzugehen. Die Buchsenkontakte sind präzise gefertigt, um einen sicheren und festen Sitz von Stiftleisten zu gewährleisten, was unerwünschtes Lösen der Verbindung verhindert.
Robuste Bauweise für anspruchsvolle Anwendungen
Die BL 1X16G7 Buchsenleiste ist aus Materialien gefertigt, die für ihre Widerstandsfähigkeit und Leitfähigkeit bekannt sind. Das Gehäusematerial ist in der Regel ein Hochtemperatur-Kunststoff, der eine hohe thermische Stabilität und elektrische Isolation bietet. Die Kontakte selbst sind oft aus einer Kupferlegierung gefertigt und können mit einer Beschichtung aus Zinn oder Gold versehen sein, um Korrosion zu verhindern und die Leitfähigkeit zu optimieren. Diese Kombination aus robustem Gehäuse und hochwertigen Kontakten macht die BL 1X16G7 Buchsenleiste zur idealen Wahl für eine Vielzahl von Anwendungen, von industriellen Steuerungen bis hin zu komplexen Prototypen.
Vorteile der BL 1X16G7 2,54 Buchsenleiste
- Hohe Zuverlässigkeit: Konstante und niederohmige Kontaktierung für maximale Signalintegrität.
- Präzise Fertigung: Geringe Fertigungstoleranzen für eine perfekte Passform mit kompatiblen Steckern.
- Langlebigkeit: Hochwertige Materialien gewährleisten eine lange Lebensdauer auch bei häufiger Nutzung.
- Einfache Montage: Gerade Bauform und Standard-Rastermaß erleichtern die Integration in Platinen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Elektronikprojekten, von Prototypen bis hin zu Serienprodukten.
- Thermische Stabilität: Gehäusematerial hält hohen Temperaturen stand, was für den Einsatz in anspruchsvollen Umgebungen wichtig ist.
- Korrosionsbeständigkeit: Kontakte mit geeigneter Oberflächenbehandlung widerstehen Umwelteinflüssen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste |
| Modellnummer | BL 1X16G7 2,54 |
| Anzahl der Pole | 16 |
| Reihen | 1 |
| Rastermaß (Pitch) | 2,54 mm |
| Bauform | Gerade |
| Höhe (ohne Pins) | 7,0 mm |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PA, PBT oder ähnliches mit UL-Zulassung) |
| Kontaktmaterial | Kupferlegierung (oft mit Zinn- oder Gold-Überzug für verbesserte Leitfähigkeit und Korrosionsschutz) |
| Max. Strombelastbarkeit | Typischerweise 1A bis 3A, abhängig von der genauen Kontaktierung und Umgebungstemperatur. Präzise Werte sind produktspezifisch. |
| Max. Spannungsfestigkeit | Typischerweise > 500 VAC/DC. Die genauen Werte sind produktspezifisch und für die jeweilige Anwendung zu prüfen. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, abhängig vom verwendeten Gehäusematerial und der Kontaktbeschichtung. |
| Montageart | Durchsteckmontage (Through-Hole) |
| Anwendungsbereiche | Leiterplatten-Konnektivität, I/O-Schnittstellen, Debug-Ports, Jumper-Einstellungen, Modul-Verbindungen, industrielle Automation, Messtechnik, Prototyping. |
Maximale Leistung durch intelligente Materialwahl
Die Auswahl des Gehäusematerials für die BL 1X16G7 Buchsenleiste ist entscheidend für ihre Leistung und Zuverlässigkeit. Üblicherweise werden thermoplastische Kunststoffe wie Polyamid (PA) oder Polybutylenterephthalat (PBT) eingesetzt. Diese Materialien bieten hervorragende dielektrische Eigenschaften, was eine effektive Isolation zwischen den einzelnen Kontakten gewährleistet und Kurzschlüsse verhindert. Zudem zeichnen sie sich durch eine hohe mechanische Festigkeit und eine gute Beständigkeit gegenüber chemischen Einflüssen aus. Die Hitzebeständigkeit dieser Kunststoffe ist ebenfalls von großer Bedeutung, da sie sicherstellt, dass die Buchsenleiste auch bei erhöhten Betriebstemperaturen ihre Form und Integrität behält, was gerade in industriellen Umgebungen oder bei Anwendungen mit höherer Leistungsaufnahme essenziell ist. Die UL-Zulassung vieler dieser Materialien bestätigt ihre Sicherheit und Eignung für den Einsatz in elektronischen Geräten.
Die Qualität der Kontaktmaterialien ist ebenso kritisch. Die inneren Kontakte der Buchsenleiste sind präzise gefertigte Elemente aus einer Kupferlegierung. Diese Legierungen werden aufgrund ihrer guten elektrischen Leitfähigkeit und mechanischen Belastbarkeit gewählt. Um die Lebensdauer und die Leitfähigkeit weiter zu verbessern, werden diese Kontakte oft mit einer Oberflächenbeschichtung versehen. Eine Verzinnung bietet einen guten Schutz vor Oxidation und erleichtert das Löten, während eine Vergoldung, insbesondere auf den Kontaktflächen, eine exzellente Korrosionsbeständigkeit und eine extrem niedrige Kontaktimpedanz über einen langen Zeitraum hinweg gewährleistet. Diese feinen Details in der Materialauswahl und Verarbeitung sind es, die der BL 1X16G7 Buchsenleiste ihre überlegene Leistung und Zuverlässigkeit verleihen.
Anwendungsbereiche und Integrationsmöglichkeiten
Die BL 1X16G7 2,54 Buchsenleiste ist ein vielseitiges Bauteil, das in einer breiten Palette von Elektronikanwendungen eingesetzt werden kann. Ihre primäre Funktion ist die Schaffung einer stabilen und wiederholbaren Verbindung zwischen einer Leiterplatte (PCB) und externen Kabeln oder anderen Komponenten. Dies ist besonders wichtig in Systemen, bei denen Komponenten ausgetauscht oder gewartet werden müssen, da die Buchsenleiste eine einfache Demontage und Remontage ermöglicht, ohne dass gelötet werden muss. Anwendungsbeispiele umfassen:
- Industrielle Steuerungen: Anschluss von Sensoren, Aktoren, Schnittstellenmodulen und Bedienelementen an Steuergeräte. Die Robustheit und Zuverlässigkeit sind hier von höchster Bedeutung.
- Messtechnik und Prüfgeräte: Als Schnittstelle für Messsonden, Kalibrierstecker und Diagnosewerkzeuge, wo präzise und stabile Signalübertragung unerlässlich ist.
- Prototyping und Entwicklung: Eine unverzichtbare Komponente für Entwicklungsingenieure und Hobbyisten, um verschiedene Schaltungsteile modular zu verbinden und schnell Änderungen vorzunehmen.
- Consumer Electronics: Integration in Appliances, Unterhaltungselektronik oder Netzwerkgeräte für interne Verbindungen oder externe Schnittstellen.
- Automotive-Elektronik: Einsatz in weniger kritischen Bereichen für die Verbindung von Modulen oder die Bereitstellung von Diagnoseanschlüssen.
Die gerade 1×16-polige Konfiguration mit einem 2,54 mm Rastermaß stellt sicher, dass die BL 1X16G7 Buchsenleiste mit einer Vielzahl von Standard-Stiftleisten, Jumpern und anderen kompatiblen Steckern eingesetzt werden kann. Die relativ geringe Bauhöhe von 7,0 mm ermöglicht eine kompakte Platzierung auf der Leiterplatte, selbst in Gehäusen mit begrenztem Platzangebot.
Technische Spezifikationen im Detail erklärt
Das Rastermaß von 2,54 mm (oft als 0,1 Zoll bezeichnet) ist ein international etablierter Standard in der Elektronikindustrie. Es definiert den Abstand zwischen den Mittelpunkten benachbarter Pins oder Kontakte. Dieses Maß ist entscheidend für die Kompatibilität mit einer breiten Palette von Steckverbindern und erleichtert das Layout von Leiterplatten. Die BL 1X16G7 Buchsenleiste ist darauf ausgelegt, diesen Standard präzise einzuhalten, was eine reibungslose Steckverbindung mit passenden Gegenstücken garantiert.
Die Anzahl der Pole, in diesem Fall 16, gibt an, wie viele individuelle elektrische Verbindungen die Buchsenleiste bereitstellt. Die Anordnung in einer einzigen Reihe (1×16) macht die Buchsenleiste besonders übersichtlich und einfach zu handhaben. Für Anwendungen, die mehr Verbindungen auf engstem Raum erfordern, sind auch Buchsenleisten mit mehreren Reihen (z.B. 2×16) verfügbar, die jedoch in der Regel mehr Platz auf der Leiterplatte beanspruchen.
Die Höhe von 7,0 mm bezieht sich auf die vertikale Ausdehnung der Buchsenleiste, gemessen von der Leiterplattenschicht bis zur Oberkante des Gehäuses, aber ohne die Pins des Gegensteckers. Diese Angabe ist wichtig für die mechanische Planung des Gehäuses und die Einhaltung von Bauraumbeschränkungen.
Die maximale Strombelastbarkeit und Spannungsfestigkeit sind kritische Parameter, die bei der Auswahl einer Buchsenleiste für eine bestimmte Anwendung berücksichtigt werden müssen. Während die hier angegebenen typischen Werte eine gute Orientierung bieten, sind für sicherheitskritische Anwendungen oder solche mit hohen Anforderungen immer die exakten Spezifikationen des Herstellers zu konsultieren. Die BL 1X16G7 2,54 bietet in der Regel eine solide Leistung für die meisten Standardanwendungen, bei denen Ströme im niedrigen Ampere-Bereich und Spannungen im einstelligen oder niedrigen zweistelligen Voltbereich üblich sind.
Häufig gestellte Fragen zu BL 1X16G7 2,54 – Buchsenleiste – 16-pol, gerade, RM 2,54, H: 7,0 mm
Wie wird die BL 1X16G7 2,54 Buchsenleiste auf der Leiterplatte montiert?
Die BL 1X16G7 2,54 Buchsenleiste wird typischerweise im Through-Hole-Verfahren montiert. Das bedeutet, dass die Pins der Buchsenleiste durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Lötseite der Platine verlötet werden. Dies gewährleistet eine mechanisch stabile Verbindung.
Ist die BL 1X16G7 Buchsenleiste mit allen Arten von Stiftleisten kompatibel?
Die Buchsenleiste ist speziell für das Rastermaß von 2,54 mm (0,1 Zoll) ausgelegt. Sie ist daher ideal für die Verwendung mit Stiftleisten, die dieses genormte Rastermaß aufweisen. Achten Sie bei der Auswahl der Gegenstücke auf die genauen Spezifikationen.
Welche Materialbeschichtung haben die Kontakte der BL 1X16G7 Buchsenleiste typischerweise?
Die Kontakte sind häufig mit einer Zinn- oder Goldbeschichtung versehen. Eine Zinnbeschichtung bietet gute Lötbarkeit und Basisschutz, während eine Goldbeschichtung eine überlegene Korrosionsbeständigkeit und geringere Kontaktwiderstände über die Zeit bietet.
Kann die BL 1X16G7 Buchsenleiste in Umgebungen mit hoher Luftfeuchtigkeit eingesetzt werden?
Ja, die Verwendung von hochwertigen Kunststoffen für das Gehäuse und einer geeigneten Oberflächenbeschichtung (insbesondere Vergoldung) für die Kontakte macht die BL 1X16G7 Buchsenleiste auch für den Einsatz in Umgebungen mit moderater Luftfeuchtigkeit geeignet. Für extrem aggressive Umgebungen sollten jedoch spezifische Schutzmaßnahmen oder höherwertige Spezialsteckverbinder in Betracht gezogen werden.
Wie wirkt sich die Höhe von 7,0 mm auf das Design der Leiterplatte aus?
Die Höhe von 7,0 mm ist eine moderat geringe Bauhöhe, die eine gute Integration auf vielen Leiterplatten ermöglicht, ohne übermäßig viel Platz in der Höhe zu beanspruchen. Sie ist relevant für die Planung der Bauteilplatzierung und die Auswahl passender Gehäuse.
Ist die BL 1X16G7 Buchsenleiste für den Einsatz bei erhöhten Temperaturen geeignet?
Ja, die Buchsenleiste ist in der Regel aus Materialien gefertigt, die eine gute thermische Stabilität aufweisen und für Betriebstemperaturen bis zu +105°C oder höher ausgelegt sind. Dies macht sie für viele industrielle Anwendungen sicher.
Welche Arten von Signalen kann die BL 1X16G7 Buchsenleiste übertragen?
Die BL 1X16G7 Buchsenleiste ist für die Übertragung von digitalen und analogen Signalen geeignet, solange die Strom- und Spannungsanforderungen innerhalb der Spezifikationen des Bauteils liegen. Ihre primäre Stärke liegt in der Bereitstellung einer zuverlässigen physischen Verbindung.
