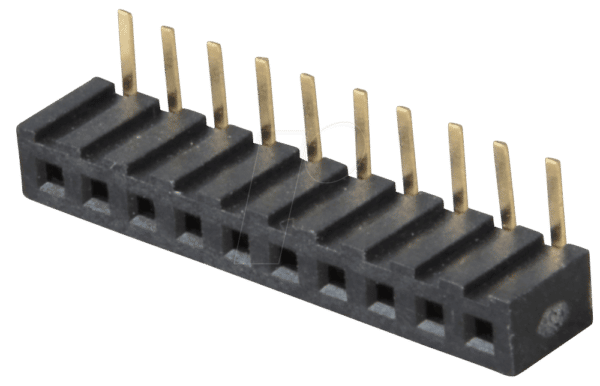

BL 1X10W 2,00 – 10pol. Buchsenleiste, gewinkelt, RM 2,00: Präzision für Ihre Elektronikprojekte
Für Entwickler, Hobbyisten und professionelle Anwender, die eine zuverlässige und platzsparende Lösung für die Signalübertragung und Komponentenmontage suchen, bietet die BL 1X10W 2,00 – 10pol. Buchsenleiste, gewinkelt, RM 2,00 die perfekte Antwort. Dieses Bauteil schließt die Lücke zwischen Leiterplatten und Kabelverbindungen mit einer präzisen, 90-Grad-Winkelung, die den Einbau in beengte Gehäusegeometrien erheblich erleichtert und eine saubere Kabelführung ermöglicht.
Optimierte Platznutzung und Signalintegrität
Die BL 1X10W 2,00 zeichnet sich durch ihren Rastermaß von 2,00 mm aus. Dieses geringe Rastermaß ermöglicht eine hohe Kontaktdichte auf kleinstem Raum, was insbesondere bei der Entwicklung kompakter elektronischer Geräte von entscheidender Bedeutung ist. Die gewinkelte Bauform der Buchsenleiste ist ein wesentlicher Vorteil, da sie die benötigte Einbauhöhe minimiert und gleichzeitig eine ergonomisch vorteilhafte Ausrichtung der angeschlossenen Kabel erlaubt. Dies verhindert unnötige Biegungen und Zugbelastungen am Übergang zur Leiterplatte, was die Lebensdauer der Verbindung erhöht und die Signalintegrität schützt. Im Gegensatz zu standardmäßigen geraden Buchsenleisten, die oft zusätzliche Adapter oder aufwendige Kabelbiegungen erfordern, integriert sich diese gewinkelte Variante nahtlos in Designs mit begrenztem vertikalem Spielraum.
Robuste Konstruktion für anspruchsvolle Anwendungen
Die BL 1X10W 2,00 ist konzipiert, um den Anforderungen moderner Elektronikanwendungen gerecht zu werden. Ihre robuste Konstruktion gewährleistet eine sichere und dauerhafte Verbindung, selbst unter Umgebungsbedingungen, die Vibrationen oder moderate Temperaturschwankungen aufweisen. Die Qualität der verwendeten Materialien und die präzise Fertigung sorgen für eine zuverlässige elektrische Leitfähigkeit und eine hohe mechanische Stabilität. Dies ist ein klares Alleinstellungsmerkmal gegenüber minderwertigen Alternativen, bei denen Kontaktprobleme oder Materialermüdung schnell zu Ausfällen führen können.
Vorteile der BL 1X10W 2,00 – 10pol. Buchsenleiste, gewinkelt, RM 2,00
- Platzsparende 90-Grad-Winkelung: Ideal für kompakte Gehäuse und vertikal eingeschränkte Montagesituationen, erleichtert die Kabelführung und minimiert Bauraum.
- Hohe Kontaktdichte: Das Rastermaß von 2,00 mm ermöglicht die Unterbringung von 10 Polen auf minimaler Leiterplattenfläche.
- Verbesserte Signalintegrität: Die gewinkelte Ausrichtung reduziert mechanischen Stress an der Lötstelle und schützt empfindliche Signale vor Störungen.
- Zuverlässige elektrische Verbindung: Hochwertige Kontakte und präzise Fertigung gewährleisten eine stabile und verlustarme Strom- und Signalübertragung.
- Mechanische Belastbarkeit: Robuste Bauweise für Langlebigkeit und Zuverlässigkeit in verschiedenen Einsatzumgebungen.
- Einfache Montage: Standardisierte Befestigungsoptionen ermöglichen eine unkomplizierte Integration in bestehende Designs.
- Universelle Kompatibilität: Ermöglicht die Verbindung von Flachbandkabeln oder einzelnen Litzen mit Leiterplatten-Anschlusspunkten.
Technische Spezifikationen und Qualitätsmerkmale
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Buchsenleiste, gewinkelt |
| Polzahl | 10 |
| Rastermaß (RM) | 2,00 mm |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PA oder PBT), flammschutzmittelverstärkt für erhöhte Sicherheit. Bietet exzellente elektrische Isolationseigenschaften und Beständigkeit gegenüber Lötvorgängen. |
| Kontaktmaterial | Phosphorbronze oder Messing, verzinnt oder mit einer Goldlegierung beschichtet (abhängig von der genauen Ausführung). Dies gewährleistet eine hervorragende Leitfähigkeit, Korrosionsbeständigkeit und eine hohe Anzahl von Steckzyklen. |
| Anschlussart | Lötanschluss für Leiterplattenmontage |
| Betriebstemperatur | Typischerweise -40°C bis +105°C, je nach Materialspezifikation des Herstellers. Diese Spanne deckt eine breite Palette industrieller Anwendungen ab. |
| Nennspannung | Variiert je nach spezifischer Produktlinie und Anwendung, aber typischerweise ausgelegt für Anwendungen im Niederspannungsbereich von bis zu 50V oder 100V AC/DC. |
| Nennstrom | Abhängig von der Kontaktgeometrie und dem Leiterplattendesign, aber üblicherweise für Ströme im Bereich von 1A bis 3A pro Kontakt ausgelegt. |
| Isolationswiderstand | Exzellente Werte, typischerweise > 1000 MΩ bei 500V DC, was eine zuverlässige Trennung zwischen benachbarten Kontakten sicherstellt. |
| Einsteckkraft | Optimiert für eine sichere Steckverbindung, ohne übermäßige Kraftaufwendung beim Einstecken der Gegenstecker. |
Anwendungsgebiete für maximale Effizienz
Die BL 1X10W 2,00 – 10pol. Buchsenleiste, gewinkelt, RM 2,00 findet breite Anwendung in einer Vielzahl von elektronischen Systemen, wo eine kompakte und effiziente Verbindungslösung gefordert ist. Dazu gehören insbesondere:
- Industrielle Steuerungs- und Automatisierungstechnik: Zur Anbindung von Sensoren, Aktoren und Kommunikationsmodulen an Mikrocontroller-basierte Systeme. Die gewinkelte Ausführung erleichtert die Verkabelung in Schaltschränken und auf Steuerplatinen.
- Medizintechnik: In Geräten, bei denen Platzmangel herrscht und eine zuverlässige Signalübertragung unerlässlich ist, wie z.B. bei tragbaren Diagnosegeräten oder Überwachungssystemen.
- Verbraucherelektronik: Für die interne Verkabelung von Geräten wie Druckern, Scannern, Netzwerkgeräten oder Unterhaltungselektronik, wo ein geringes Profil und eine ordentliche Kabelführung Priorität haben.
- Prototypenentwicklung und DIY-Projekte: Eine ideale Komponente für Maker und Hobbyisten, um einfach und effizient Prototypen aufzubauen und Testschaltungen zu realisieren.
- Signal- und Datenübertragung: Zur Verbindung von Flachbandkabeln, die für die Übertragung von digitalen oder analogen Signalen genutzt werden, wobei die gewinkelte Form die Integration in flache Gehäuse ermöglicht.
FAQs – Häufig gestellte Fragen zu BL 1X10W 2,00 – 10pol. Buchsenleiste, gewinkelt, RM 2,00
Was ist das Hauptmerkmal der gewinkelten Buchsenleiste?
Das Hauptmerkmal ist die 90-Grad-Winkelung der Anschlüsse. Dies ermöglicht eine platzsparende Installation, da die Kabel horizontal von der Leiterplatte weggeführt werden, was besonders in flachen Gehäusen oder bei beengten Platzverhältnissen von Vorteil ist.
Welche Art von Kabel kann mit dieser Buchsenleiste verbunden werden?
Diese Buchsenleiste ist primär für die Aufnahme von Flachbandkabeln (IDC-Steckverbinder) oder für die Verwendung mit entsprechenden Gegensteckern gedacht, die auf Leiterplatten bestückt werden. Auch einzelne Litzen können durch entsprechende Gegenstecker sicher verbunden werden.
Ist die Buchsenleiste für hohe Stromstärken geeignet?
Die Nennstromstärke liegt typischerweise im Bereich von 1A bis 3A pro Kontakt. Für Anwendungen mit sehr hohen Stromstärken sind andere Steckverbindertypen besser geeignet. Für typische Signalübertragungen und moderate Leistungsanforderungen ist sie jedoch bestens gerüstet.
Welche Materialien werden für die Herstellung verwendet?
Die Gehäuse bestehen in der Regel aus hochtemperaturbeständigen Kunststoffen wie PA oder PBT, die flammschutzmittelverstärkt sind. Die Kontakte sind meist aus Phosphorbronze oder Messing gefertigt und verfügen über eine Verzinnung oder eine Goldbeschichtung zur Gewährleistung optimaler Leitfähigkeit und Korrosionsbeständigkeit.
Wie wird die Buchsenleiste auf der Leiterplatte befestigt?
Die Befestigung erfolgt durch die Lötanschlüsse, die auf der Leiterplatte durchgesteckt und verlötet werden. Zusätzliche mechanische Arretierungen oder Montagefüße können je nach spezifischem Design des Herstellers vorhanden sein, um die Stabilität zu erhöhen.
Kann die Buchsenleiste in rauen Umgebungen eingesetzt werden?
Dank der robusten Materialien und der soliden Konstruktion ist die Buchsenleiste für viele industrielle Anwendungen geeignet. Sie bietet eine gute Beständigkeit gegen moderate Vibrationen und Temperaturschwankungen. Für extrem feuchte oder korrosive Umgebungen sind jedoch spezielle Steckverbinder mit höherer Schutzart zu empfehlen.
Was bedeutet das Rastermaß von 2,00 mm?
Das Rastermaß von 2,00 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein kleineres Rastermaß wie dieses ermöglicht eine höhere Kontaktdichte auf einer kleineren Fläche der Leiterplatte, was für die Entwicklung kompakter Geräte von großem Vorteil ist.
