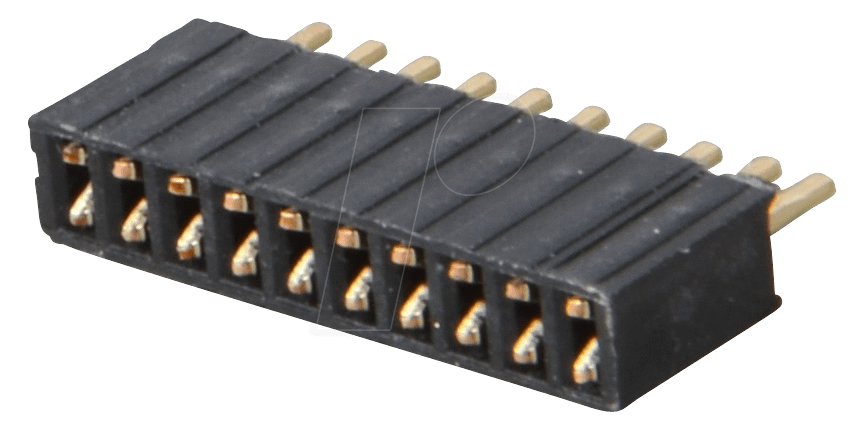

BL 1X10G 1,27 – 10pol. Buchsenleiste, gerade, RM 1,27: Präzision für zuverlässige Verbindungen in der Elektronikentwicklung
Sie suchen eine hochzuverlässige und präzise Buchsenleiste für anspruchsvolle Elektronikanwendungen, bei denen Platz und Signalintegrität entscheidend sind? Die BL 1X10G 1,27 – 10pol. Buchsenleiste, gerade, mit einem Rastermaß von 1,27 mm ist die ideale Lösung für Entwickler, Ingenieure und Technikenthusiasten, die eine kompakte und leistungsfähige Verbindungskomponente benötigen. Dieses Bauteil wurde entwickelt, um eine stabile und sichere Schnittstelle in Platinen-zu-Platinen-Verbindungen oder zur Anbindung von Peripheriegeräten zu gewährleisten, insbesondere dort, wo Standardlösungen an ihre Grenzen stoßen.
Optimierte Signalübertragung und Platzersparnis durch feines Rastermaß
Das entscheidende Merkmal der BL 1X10G 1,27 – 10pol. Buchsenleiste, gerade, RM 1,27 ist ihr feines Rastermaß von 1,27 mm. Dieses Maß ermöglicht eine deutlich höhere Kontaktdichte im Vergleich zu gängigen 2,54 mm Rastermaßen. Das bedeutet für Sie: Mehr Verbindungen auf engstem Raum. Dies ist ein kritischer Vorteil in der modernen Elektronikentwicklung, wo die Miniaturisierung von Geräten und die Maximierung der Funktionalität auf begrenztem Platinenplatz im Vordergrund stehen. Die gerade Ausführung gewährleistet eine einfache und direkte Montage auf der Leiterplatte, was die Installation vereinfacht und das Risiko von Montagefehlern minimiert. Diese Buchsenleiste ist somit die überlegene Wahl gegenüber Standardlösungen, wenn es um maximale Konnektivität bei minimalem Platzbedarf geht.
Hervorragende mechanische und elektrische Eigenschaften
Die BL 1X10G 1,27 – 10pol. Buchsenleiste, gerade, RM 1,27 zeichnet sich durch eine Reihe von Eigenschaften aus, die sie zu einer erstklassigen Wahl für professionelle Anwendungen machen. Die hochwertigen Materialien und die präzise Fertigung gewährleisten eine robuste und langlebige Verbindung. Die Kontakte sind für eine optimale elektrische Leitfähigkeit ausgelegt und tragen so zur Integrität Ihrer Signale bei. Die gerade Ausrichtung vereinfacht die Leiterplattenbestückung und sorgt für eine zuverlässige mechanische Verankerung.
- Kompakte Bauweise: Ermöglicht hohe Kontaktdichten auf kleinster Fläche.
- Präzise Fertigung: Garantiert exakte Passform und zuverlässige Steckverbindungen.
- Hohe Signalintegrität: Minimiert Signalverluste und Übersprechen, entscheidend für schnelle Datenübertragung.
- Robustheit: Gefertigt aus langlebigen Materialien für eine lange Lebensdauer.
- Einfache Montage: Gerade Ausführung und standardisiertes Rastermaß erleichtern die Bestückung.
- Vielseitige Anwendung: Geeignet für unterschiedlichste Elektronikprojekte und Geräte.
Anwendungsbereiche und technische Details
Diese Buchsenleiste ist ein unverzichtbares Bauteil in einer Vielzahl von elektronischen Applikationen. Sie eignet sich hervorragend für interne Verbindungen in industriellen Steuerungen, medizinischen Geräten, Telekommunikationsequipment und Embedded-Systemen. Ihre Präzision und Zuverlässigkeit machen sie zur ersten Wahl, wenn es um die Verbindung von Hauptplatinen mit Tochterplatinen, die Anbindung von Displays oder die Integration von Sensormodulen geht. Die gerade Formgebung ermöglicht eine einfache Bestückung durch automatische Bestückungsanlagen ebenso wie durch manuelle Prozesse.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Buchsenleiste, Stiftleiste (weiblich) |
| Anzahl der Pole | 10 |
| Rastermaß (RM) | 1,27 mm |
| Ausführung | Gerade (Einreihig) |
| Montageart | THT (Through-Hole Technology) – für Lötverbindungen auf Leiterplatten |
| Gehäusematerial | Hochtemperatur-Kunststoff, UL94V-0 klassifiziert für erhöhte Brandschutzanforderungen. Bietet ausgezeichnete thermische Stabilität und mechanische Festigkeit. |
| Kontaktmaterial | Phosphorbronze mit Nickel- und optionaler Goldauflage. Bietet hohe Leitfähigkeit, Korrosionsbeständigkeit und geringen Kontaktwiderstand für eine zuverlässige Signalübertragung über die Zeit. |
| Betriebstemperatur | -40°C bis +105°C. Ermöglicht den Einsatz in Umgebungen mit extremen Temperaturschwankungen. |
| Strombelastbarkeit pro Kontakt | Typischerweise 1A bis 2A (abhängig von der spezifischen Ausführung und Lotverbindung). Ausreichend für die meisten Signal- und Niedrigstromanwendungen. |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC. Gewährleistet die Trennung der einzelnen Kontakte und verhindert unerwünschte Leckströme. |
| Dielektrische Festigkeit | 500 V AC für 1 Minute. Widersteht hohen Spannungen ohne Durchschlag. |
| Design-Merkmale | Offenes Gehäusedesign für einfache Reinigung und Inspektion. Positionierungsnasen oder Führungselemente zur präzisen Platzierung auf der Leiterplatte. Robuste Kontaktgeometrie für sicheren Sitz. |
| Einsatzmöglichkeiten | Platinen-zu-Platinen-Verbindungen, Schnittstellenmodule, Debug-Ports, Anschluss von externen Peripheriegeräten, interne Verkabelung in kompakten Systemen. |
Haltbarkeit und Zuverlässigkeit im professionellen Einsatz
Die BL 1X10G 1,27 – 10pol. Buchsenleiste, gerade, RM 1,27 wurde für den anspruchsvollen professionellen Einsatz konzipiert. Das verwendete Gehäusematerial ist ein Hochtemperatur-Kunststoff, der nicht nur eine ausgezeichnete thermische Stabilität aufweist, sondern auch nach UL94V-0 klassifiziert ist. Dies bedeutet, dass das Material im Brandfall nur langsam brennt und selbstverlöschend ist – ein wichtiger Sicherheitsaspekt in vielen industriellen und kommerziellen Anwendungen. Die Kontakte bestehen typischerweise aus Phosphorbronze, einem Material, das für seine mechanische Festigkeit und gute elektrische Leitfähigkeit bekannt ist. Eine Oberflächenveredelung mit Nickel und optionaler Goldauflage schützt die Kontakte vor Korrosion und sorgt für einen geringen und stabilen Übergangswiderstand über die gesamte Lebensdauer des Bauteils. Dies ist entscheidend für die Aufrechterhaltung der Signalqualität, insbesondere bei hochfrequenten Signalen oder bei häufigem Stecken und Entstecken.
Präzise Signalübertragung und Rauschunterdrückung
Das geringe Rastermaß von 1,27 mm ist nicht nur für die Platzersparnis von Vorteil, sondern auch für die Signalintegrität. Bei kompakteren Abständen zwischen den Leitern können elektrische Kopplungen wie Übersprechen und Kapazitäten minimiert werden, sofern die Leiterbahnführung auf der Platine entsprechend optimiert ist. Die BL 1X10G 1,27 – 10pol. Buchsenleiste, gerade, RM 1,27 bietet hierfür die ideale physische Schnittstelle. Sie unterstützt die Übertragung von schnellen digitalen Signalen sowie empfindlichen analogen Signalen mit hoher Genauigkeit. Die durchdachte Kontaktierung sorgt für eine stabile und vibrationsresistente Verbindung, die auch unter widrigen Umgebungsbedingungen zuverlässig funktioniert.
FAQ – Häufig gestellte Fragen zu BL 1X10G 1,27 – 10pol. Buchsenleiste, gerade, RM 1,27
Was ist das Hauptproblem, das die BL 1X10G 1,27 – 10pol. Buchsenleiste, gerade, RM 1,27 löst?
Diese Buchsenleiste löst das Problem der begrenzten Platzverhältnisse auf Leiterplatten, indem sie eine hohe Kontaktdichte mit einem Rastermaß von nur 1,27 mm ermöglicht. Sie ist ideal für Entwickler, die kompakte und zuverlässige Verbindungen in Geräten mit geringem Platzangebot benötigen.
Für wen ist diese Buchsenleiste ideal geeignet?
Die BL 1X10G 1,27 – 10pol. Buchsenleiste, gerade, RM 1,27 ist ideal für Elektronikentwickler, Ingenieure, Prototypenbauer und Hersteller von Serienprodukten, die Wert auf Präzision, Zuverlässigkeit und Platzersparnis legen.
Ist diese Buchsenleiste auch für Hochfrequenzanwendungen geeignet?
Ja, das feine Rastermaß von 1,27 mm in Verbindung mit hochwertigen Kontaktmaterialien und einer optimierten Geometrie trägt dazu bei, Signalverluste und Übersprechen zu minimieren, was sie auch für viele Hochfrequenzanwendungen geeignet macht. Eine sorgfältige Leiterplattenentflechtung ist jedoch stets erforderlich.
Welche Art von Lötverfahren wird für diese Buchsenleiste empfohlen?
Aufgrund der THT-Montageart sind Standard-Lötverfahren für Durchsteckmontage wie Wellenlöten oder Handlöten geeignet. Die hohe Temperaturbeständigkeit des Gehäusematerials ermöglicht auch bleifreie Lötprozesse.
Wie unterscheidet sich die BL 1X10G 1,27 von Buchsenleisten mit größerem Rastermaß?
Der Hauptunterschied liegt im Rastermaß. Ein Rastermaß von 1,27 mm ermöglicht eine deutlich höhere Anzahl von Kontakten auf der gleichen Fläche im Vergleich zu Standardmaßen wie 2,54 mm. Dies führt zu kompakteren Designs und potenziell kürzeren Signalwegen.
Welche Vorteile bietet die gerade Ausführung?
Die gerade Ausführung vereinfacht die Montage auf der Leiterplatte, insbesondere bei automatisierten Bestückungsprozessen. Sie ermöglicht eine direkte und stabile Verbindung und ist gut geeignet, wenn keine besonderen Winkelungen erforderlich sind.
Kann die BL 1X10G 1,27 in rauen Umgebungsbedingungen eingesetzt werden?
Dank des Hochtemperatur-Kunststoffgehäuses (UL94V-0) und der korrosionsbeständigen Kontaktmaterialien ist diese Buchsenleiste für einen breiten Temperaturbereich (-40°C bis +105°C) ausgelegt und bietet eine gute Beständigkeit gegenüber Umwelteinflüssen, die für professionelle Anwendungen typisch sind.
