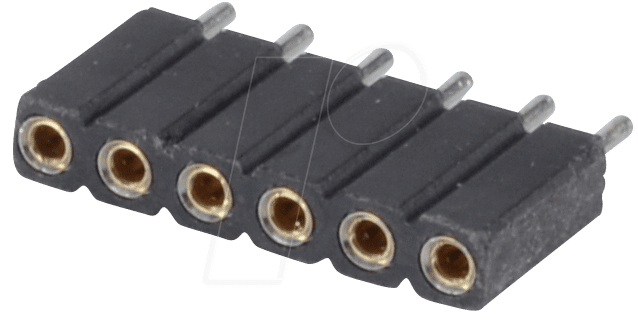

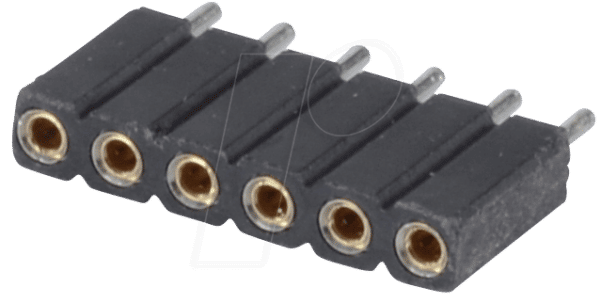

Präzise Verbindungen für anspruchsvolle Projekte: Die BL 1X06G7 2,54 Buchsenleiste
Die BL 1X06G7 2,54 Buchsenleiste ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und präzise elektrische Verbindung in ihren Schaltungen benötigen. Mit ihrer 6-poligen Ausführung und dem standardisierten Rastermaß von 2,54 mm ermöglicht sie eine effiziente und sichere Integration in eine Vielzahl von Elektronikprojekten, von Prototypen bis hin zu komplexen Systemen.
Hervorragende Konnektivität und Robustheit
Diese gerade Buchsenleiste zeichnet sich durch ihre herausragende Materialqualität und präzise Fertigung aus. Das Gehäusematerial, typischerweise ein thermoplastisches Polymer wie PBT oder PA, bietet exzellente dielektrische Eigenschaften und eine hohe Temperaturbeständigkeit, was die Langlebigkeit und Zuverlässigkeit der Verbindung auch unter anspruchsvollen Umgebungsbedingungen gewährleistet. Die vergoldeten oder verzinn-vernickelten Kontakte sorgen für eine geringe Übergangswiderstand und verhindern Korrosion, was eine stabile Signalübertragung über lange Zeiträume sicherstellt. Im Vergleich zu minderwertigen Alternativen bietet die BL 1X06G7 eine signifikant höhere Kontaktqualität und mechanische Stabilität, die Ausfälle und Leistungseinbußen im Projekt minimiert.
Optimale Dimensionen für vielfältige Anwendungen
Mit einer Pin-Anzahl von 6 und einem Rastermaß von 2,54 mm passt diese Buchsenleiste nahtlos in viele Standard-Leiterplattendesigns und Stecksysteme. Die gerade Bauform und eine Höhe von 7,0 mm ermöglichen eine platzsparende Montage auf der Leiterplatte und bieten gleichzeitig ausreichend Raum für die nachfolgende Bestückung und Verkabelung. Diese spezifischen Abmessungen sind kritisch für das kompakte Design von Embedded-Systemen, Sensorik-Anwendungen oder auch für die Verbindung von Modulen in industriellen Steuerungen.
Technische Merkmale und Vorteile
- Präzises Rastermaß: Das standardisierte 2,54 mm Rastermaß ermöglicht eine breite Kompatibilität mit vielen Leiterplattenlayouts, Steckverbindern und IC-Sockeln.
- Robuste Bauform: Die gerade Ausführung und die solide Konstruktion gewährleisten eine hohe mechanische Belastbarkeit und Langlebigkeit der Verbindung.
- Optimale Kontaktoberfläche: Hochwertige Kontaktmaterialien (z.B. vergoldet, verzinnt) minimieren Übergangswiderstände und Korrosion für eine stabile Signalintegrität.
- Hervorragende Isolation: Das dielektrisch starke Gehäusematerial schützt vor Kurzschlüssen und gewährleistet eine sichere elektrische Trennung.
- Einfache Montage: Die Buchsenleiste lässt sich unkompliziert auf die Leiterplatte löten oder in passende Sockel einführen.
- Platzsparende Integration: Mit einer Höhe von 7,0 mm und einer kompakten Pin-Anzahl ist sie ideal für Anwendungen mit begrenztem Bauraum.
Detaillierte Produktattribute
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Buchsenleiste |
| Modellnummer | BL 1X06G7 2,54 |
| Anzahl der Pole | 6 |
| Ausrichtung | Gerade |
| Rastermaß (Pitch) | 2,54 mm |
| Höhe | 7,0 mm |
| Montagetyp | Leiterplattenmontage (THT – Through-Hole Technology) |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT, PA) mit exzellenten Isolationseigenschaften |
| Kontaktmaterial | Legierter Kupferwerkstoff, oft vergoldet oder verzinnt für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, abhängig vom spezifischen Material |
| Nennspannung / Strom | Konventionell für 2,54 mm Raster: bis zu 250V AC/DC und 3A, exakte Spezifikationen können je nach Hersteller variieren |
| Isolationswiderstand | Hoch (> 1000 MΩ) |
| Umweltverträglichkeit | RoHS-konform (sofern spezifiziert) |
Umfassende Anwendungsbereiche
Die BL 1X06G7 2,54 Buchsenleiste findet breite Anwendung in diversen technischen Feldern. Ihre primäre Funktion ist die Schaffung einer robusten und zuverlässigen Schnittstelle für die Daten- und Stromübertragung auf Leiterplatten. Sie eignet sich hervorragend für den Einsatz in:
- Prototypenentwicklung und Breadboarding: Erleichtert das schnelle und flexible Aufbauen von Schaltungen und das Testen von Designs.
- Industrielle Automatisierung und Steuerungstechnik: Zur Verbindung von Sensoren, Aktoren und Steuermodulen in komplexen Systemen, wo Zuverlässigkeit und Langlebigkeit entscheidend sind.
- Embedded Systems und Mikrocontroller-Projekte: Ideal für die Anbindung von Peripheriegeräten, Displays oder Kommunikationsmodulen an Mikrocontroller-Plattformen wie Arduino, Raspberry Pi oder STM32.
- Telekommunikationsgeräte: Als Teil von Modulen oder Schnittstellen für Signalübertragung und Datenverarbeitung.
- Mess- und Prüftechnik: Zur Schaffung von standardisierten Anschlussstellen für Diagnose- und Kalibrierungszwecke.
- Verbraucherelektronik: In Geräten, die eine modulare Bauweise oder externe Konnektivität erfordern.
Die präzise gefertigten Kontakte und das stabile Gehäuse stellen sicher, dass die BL 1X06G7 2,54 Buchsenleiste auch in Umgebungen mit Vibrationen oder Temperaturschwankungen eine sichere und stabile Verbindung aufrechterhält. Dies macht sie zu einer bevorzugten Wahl für professionelle Anwendungen, bei denen eine einmalige Implementierung und langfristige Performance gefragt sind.
FAQ – Häufig gestellte Fragen zu BL 1X06G7 2,54 – Buchsenleiste – 6-pol, gerade, RM 2,54, H: 7,0 mm
Ist die BL 1X06G7 2,54 Buchsenleiste mit allen Arten von Stiftleisten kompatibel?
Ja, die BL 1X06G7 2,54 Buchsenleiste ist mit Stiftleisten konzipiert, die ein Rastermaß von 2,54 mm aufweisen. Dies ist ein weit verbreiteter Standard in der Elektronik, wodurch sie mit einer Vielzahl von Stiftleisten namhafter Hersteller kompatibel ist.
Welches Material wird typischerweise für die Kontakte verwendet und welche Vorteile bietet das?
Die Kontakte werden üblicherweise aus einer Kupferlegierung gefertigt und sind oft vergoldet oder verzinnt. Vergoldete Kontakte bieten die höchste Korrosionsbeständigkeit und die geringsten Übergangswiderstände, was für eine optimale Signalintegrität unerlässlich ist. Verzinnte Kontakte sind eine kostengünstigere, aber dennoch effektive Option für viele Anwendungen.
Kann die Buchsenleiste auch für Hochfrequenzanwendungen verwendet werden?
Für die meisten Standard-Signalübertragungen ist die BL 1X06G7 2,54 gut geeignet. Bei sehr hohen Frequenzen (mehrere GHz) können jedoch spezifische Designüberlegungen und spezialisierte Steckverbinder notwendig werden. Für die meisten Anwendungen im Bereich bis zu einigen MHz bietet sie eine zuverlässige Leistung.
Wie wird die BL 1X06G7 2,54 Buchsenleiste auf der Leiterplatte montiert?
Die Montage erfolgt in der Regel über die THT-Technologie (Through-Hole Technology). Das bedeutet, die Anschlusspins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite der Platine verlötet.
Ist die Buchsenleiste gegen Umwelteinflüsse wie Feuchtigkeit und Staub geschützt?
Das Gehäuse der Buchsenleiste selbst bietet einen gewissen Schutz, indem es die Kontakte umschließt. Für einen umfassenden Schutz gegen Feuchtigkeit und Staub bei rauen Umgebungsbedingungen sind jedoch zusätzliche Gehäuselösungen oder eine Vergussmasse auf Systemebene erforderlich.
Welche Strombelastbarkeit kann die BL 1X06G7 2,54 Buchsenleiste typischerweise aushalten?
Die typische Nennstrombelastbarkeit für Buchsenleisten mit einem Rastermaß von 2,54 mm liegt im Bereich von 1A bis 3A. Die genaue Strombelastbarkeit hängt vom spezifischen Design, den Kontaktmaterialien und der zulässigen Erwärmung ab. Für detaillierte Spezifikationen ist das Datenblatt des jeweiligen Herstellers zu konsultieren.
Gibt es eine Mindestbestellmenge für dieses Produkt?
Die Mindestbestellmenge kann je nach Händler und Verfügbarkeit variieren. Für Kleinmengen im Hobbybereich oder für Prototypen werden oft auch Einzelstücke oder kleine Gebinde angeboten. Für größere Stückzahlen sind in der Regel attraktive Staffelpreise verfügbar.
