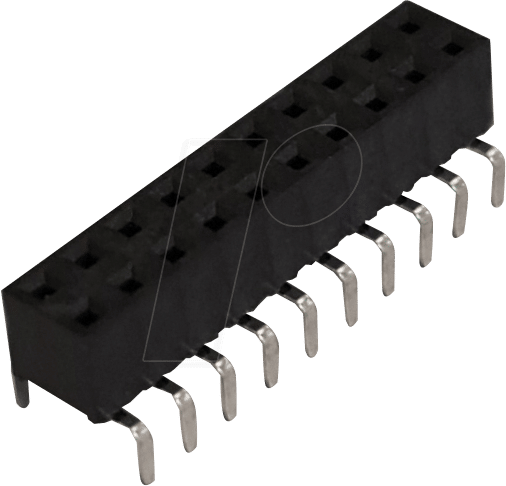

Optimierte Verbindungen: BKL 10122233 – Buchsenleiste zweireihig mit Dual Entry, 2×10 für Professionelle Anwendungen
Die BKL 10122233 Buchsenleiste mit zweireihigem Aufbau und Dual Entry Anschlusstechnik löst das Problem unübersichtlicher und potenziell instabiler Verkabelungen in komplexen elektronischen Systemen. Sie ist die ideale Lösung für Entwickler, Ingenieure und Technikbegeisterte, die Wert auf präzise, sichere und skalierbare Verbindungen legen, sei es in Prototypen, Laboraufbauten oder spezialisierten Industrieanwendungen.
Präzision und Flexibilität: Das Dual Entry Prinzip
Im Gegensatz zu herkömmlichen einreihigen Buchsenleisten bietet die BKL 10122233 durch ihren zweireihigen Aufbau und die innovative Dual Entry Technologie eine signifikant höhere Anschlussdichte und Flexibilität. Das Dual Entry Prinzip ermöglicht die gleichzeitige Anbindung zweier getrennter Leiterbahnen oder Signalgruppen an einen einzigen Kontaktpunkt, was die Verdrahtung vereinfacht und den Platzbedarf reduziert. Dies ist ein entscheidender Vorteil gegenüber Standardlösungen, bei denen oft zusätzliche Leisten oder umständliche Umleitungen notwendig sind, um vergleichbare Anschlussmöglichkeiten zu realisieren.
Hauptvorteile der BKL 10122233 Buchsenleiste
- Maximale Anschlussdichte: Die zweireihige Anordnung ermöglicht eine kompakte Realisierung von bis zu 20 individuellen Anschlussstellen auf minimalem Raum.
- Innovative Dual Entry Technik: Vereinfacht die Verkabelung durch parallele Anschlussmöglichkeiten an jedem Kontaktpunkt.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
- Verbesserte Signalintegrität: Durch präzise gefertigte Kontakte und eine stabile Geometrie werden unerwünschte Signalstörungen minimiert.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von elektronischen Projekten, von der Prototypenentwicklung bis zur industriellen Automatisierung.
- Einfache Montage und Handhabung: Die standardisierte Bauform und die klare Struktur erleichtern die Integration in bestehende Systeme.
Technische Spezifikationen im Detail
Die BKL 10122233 Buchsenleiste zeichnet sich durch ihre sorgfältig ausgewählten Materialien und die präzise Fertigung aus. Das Gehäusematerial, oft ein robustes Polyamid oder ABS, bietet eine ausgezeichnete thermische Beständigkeit und mechanische Stabilität, was die Langlebigkeit des Produkts unter verschiedensten Umgebungsbedingungen gewährleistet. Die elektrischen Kontakte sind in der Regel aus einer Kupferlegierung gefertigt und werden galvanisch veredelt, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Die zweireihige Konfiguration mit 10 Kontakten pro Reihe resultiert in einer Gesamtzahl von 20 Anschlusspunkten, die für eine Vielzahl von Signalen und Spannungen ausgelegt sind. Die Dual Entry Funktionalität an jedem Kontaktpunkt verdoppelt quasi die Anschlussflexibilität, ohne zusätzliche Komponenten zu benötigen. Dies ist besonders vorteilhaft, wenn es darum geht, komplexe Signalpfade auf einer Platine oder einem Breadboard zu realisieren.
Anwendungsbereiche und Integrationspotenzial
Die BKL 10122233 Buchsenleiste ist ein universell einsetzbares Bauteil, dessen Stärke in der Simplifizierung komplexer Verdrahtungen liegt. Sie findet ihren Einsatz primär in Bereichen, wo eine hohe Anschlussdichte und Flexibilität gefordert sind:
- Prototypenentwicklung und Hobbyprojekte: Ermöglicht eine übersichtliche und erweiterbare Anbindung von Sensoren, Aktoren und Steuerungsmodulen an Mikrocontroller-Platine wie Arduino oder Raspberry Pi.
- Labor und Mess technik: Ideal für den Aufbau von Testaufbauten und Messschaltungen, bei denen schnelle Konfigurationen und Austauschbarkeit von Komponenten erforderlich sind.
- Industrielle Automatisierung: Zur Signalverteilung und Anbindung von Sensoren, Schaltern und Aktoren in Steuerungsanlagen und Überwachungssystemen.
- Entwicklung von Embedded Systems: Erleichtert die Anbindung von Peripheriegeräten und Debugging-Schnittstellen während des Entwicklungsprozesses.
- DIY-Elektronik und Modellbau: Bietet eine saubere und zuverlässige Möglichkeit, verschiedene elektrische Komponenten miteinander zu verbinden.
Die Standardabmessungen der Buchsenleiste erlauben eine einfache Integration in gängige Leiterplattenlayouts oder den Einsatz auf Steckplatinen (Breadboards). Das Dual Entry Prinzip eröffnet hierbei zusätzliche Möglichkeiten zur Signalaufteilung oder zur parallelen Ansteuerung von Bauteilen, was den Designspielraum für Ingenieure erweitert.
Qualitätsmerkmale und Materialeigenschaften
Die Qualität einer Buchsenleiste definiert sich nicht nur durch ihre elektrische Funktionalität, sondern auch durch die Langlebigkeit und Zuverlässigkeit der verbauten Materialien. Die BKL 10122233 wird aus Komponenten gefertigt, die auf maximale Belastbarkeit und minimale Degradation ausgelegt sind.
| Eigenschaft | Beschreibung |
|---|---|
| Gehäusematerial | Hochwertiges Polyamid (PA) oder ABS, bekannt für seine Zähigkeit, Schlagfestigkeit und gute thermische Beständigkeit. Dieses Material schützt die internen Kontakte zuverlässig vor mechanischer Beanspruchung und Umwelteinflüssen. |
| Kontaktmaterial | Kupferlegierung mit einer robusten galvanischen Beschichtung (z.B. Zinn oder Nickel), die eine exzellente elektrische Leitfähigkeit bei gleichzeitig hoher Oxidations- und Korrosionsbeständigkeit gewährleistet. Dies sorgt für eine stabile Verbindung über die gesamte Lebensdauer. |
| Steckzyklen | Typischerweise für eine hohe Anzahl von Einsteck- und Abziehzyklen ausgelegt, was die Flexibilität bei häufig wechselnden Konfigurationen sicherstellt, ohne die Anschlussqualität zu beeinträchtigen. |
| Betriebstemperaturbereich | Geeignet für einen weiten Temperaturbereich, der typischerweise von -20°C bis +85°C reicht, was den Einsatz in verschiedensten Umgebungsbedingungen ermöglicht. |
| Isolationsspannung | Die Isolationsspannung liegt in der Regel deutlich über den üblicherweise benötigten Werten für Niedervolt-Anwendungen, was zusätzliche Sicherheit bei der Verdrahtung bietet. |
| Mechanische Stabilität | Das Design der Buchsenleiste gewährleistet eine sichere und feste Aufnahme von Steckverbindern, auch bei Vibrationen oder Zugbelastungen auf den Kabeln. |
| Designmerkmale | Zweireihige Anordnung mit 2×10 Kontakten, inklusive Dual Entry an jedem Kontaktpunkt für erhöhte Anschlussflexibilität. Standard-Rastermaß für einfache Integration. |
Häufig gestellte Fragen zu BKL 10122233 – Buchsenleiste zweireihig mit Dual Entry, 2×10
Was bedeutet „Dual Entry“ bei dieser Buchsenleiste?
Dual Entry bedeutet, dass jeder einzelne Kontaktpunkt der Buchsenleiste die gleichzeitige Aufnahme von zwei separaten Verbindungen ermöglicht. Dies vereinfacht die Verdrahtung erheblich, da Sie zwei Leiterbahnen oder Signale an einem einzigen Kontaktpunkt zusammenführen können, was Platz spart und die Übersichtlichkeit erhöht.
Für welche Art von Anwendungen ist diese Buchsenleiste am besten geeignet?
Diese Buchsenleiste ist ideal für Anwendungen, die eine hohe Anschlussdichte, Flexibilität und Zuverlässigkeit erfordern. Dazu gehören die Prototypenentwicklung, Laboraufbauten, industrielle Automatisierung, Embedded Systems und anspruchsvolle Hobbyprojekte, bei denen eine präzise und übersichtliche Verkabelung entscheidend ist.
Welche Art von Steckverbindern kann ich mit der BKL 10122233 verwenden?
Die Buchsenleiste ist für die Aufnahme von Standard-Steckern mit einem entsprechenden Pin-Abstand ausgelegt, wie sie häufig in der Elektronik verwendet werden. Die genauen Spezifikationen des Pin-Abstands sind standardisiert und mit vielen gängigen Steckern kompatibel.
Wie beeinflusst die zweireihige Anordnung die Verkabelung?
Die zweireihige Anordnung ermöglicht eine Verdopplung der Anschlussmöglichkeiten auf einer gegebenen Fläche im Vergleich zu einer einreihigen Leiste. Dies führt zu einer kompakteren und effizienteren Verdrahtung, was besonders in platzbeschränkten Umgebungen von Vorteil ist.
Ist die Buchsenleiste für hohe Stromstärken oder Spannungen geeignet?
Die BKL 10122233 ist in erster Linie für Signal- und Niedervolt-Anwendungen konzipiert. Die genauen Strom- und Spannungsgrenzwerte entnehmen Sie bitte den detaillierten technischen Datenblättern des Herstellers. Für Hochstrom- oder Hochspannungsanwendungen sind spezifischere Komponenten erforderlich.
Wie wird die Buchsenleiste am besten montiert?
Die Buchsenleiste verfügt in der Regel über Montagebohrungen oder Lötstifte, die eine einfache und sichere Befestigung auf Leiterplatten oder in Gehäusen ermöglichen. Eine Lötverbindung sorgt für eine dauerhafte und elektrisch leitfähige Verbindung.
Was sind die Vorteile gegenüber einer Standard-Buchsenleiste?
Der Hauptvorteil liegt in der Kombination aus zweireihiger Anordnung und der Dual Entry Technik. Dies ermöglicht eine höhere Anschlussdichte, vereinfacht komplexe Verkabelungen durch parallele Anbindungsmöglichkeiten und spart wertvollen Bauraum im Vergleich zu mehreren einfacheren Buchsenleisten.
