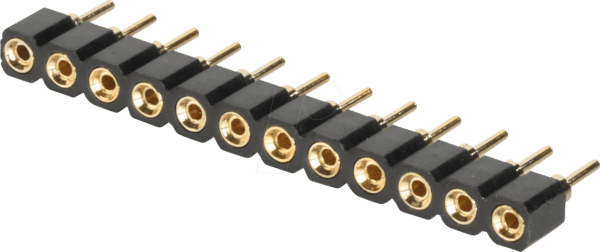

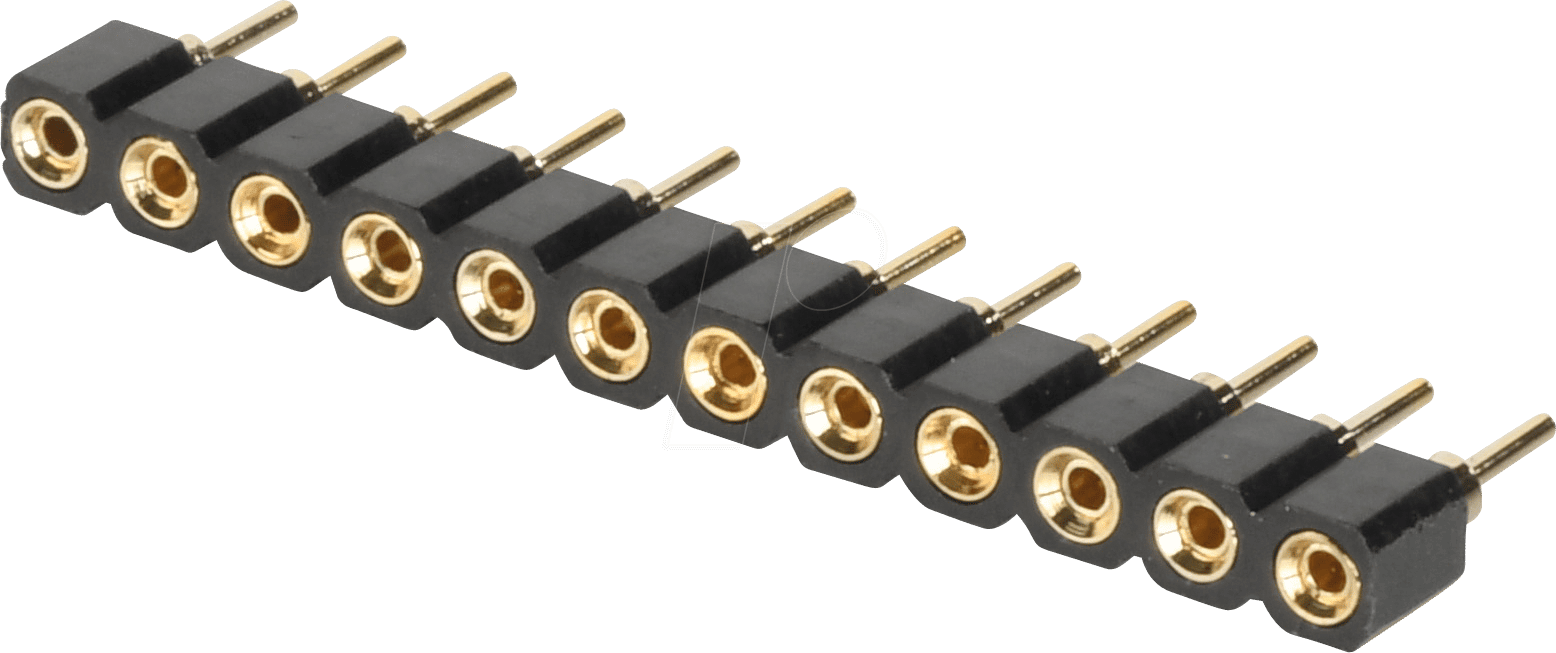

BKL 10120986 – Präzisionsbuchsenleiste 2,54mm 1×12: Die Fundamentale Verbindung für Ihre Elektronikprojekte
Suchen Sie eine zuverlässige und präzise Lösung für die Verbindung von elektronischen Bauteilen, die eine hohe Signalintegrität und mechanische Stabilität gewährleistet? Die BKL 10120986 Präzisionsbuchsenleiste im 2,54mm Raster mit 1×12 Kontakten ist die Antwort für Entwickler, Hobbyisten und professionelle Anwender, die höchste Ansprüche an ihre Verdrahtungssysteme stellen und typische Probleme wie schlechte Kontaktqualität, unzureichende Lötbarkeit oder mangelnde mechanische Festigkeit vermeiden möchten.
Warum die BKL 10120986 die überlegene Wahl ist
Im Gegensatz zu Standardbuchsenleisten, die oft Kompromisse bei Materialqualität oder Fertigungstoleranzen eingehen, zeichnet sich die BKL 10120986 durch ihre herausragende Präzision und Robustheit aus. Das 2,54mm Raster ist ein weit verbreiteter Standard, der eine optimale Dichte und Kompatibilität mit einer Vielzahl von Steckverbindern ermöglicht. Die 1×12 Konfiguration bietet eine flexible Anzahl von Anschlusspunkten für komplexe Schaltungen. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren eine dauerhaft stabile und verlustarme elektrische Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat. Dies ist entscheidend für Anwendungen, bei denen Signalintegrität und Zuverlässigkeit an erster Stelle stehen, wie beispielsweise in der Messtechnik, der Automatisierung oder bei der Entwicklung komplexer Prototypen.
Technische Spezifikationen und Vorteile
Die BKL 10120986 Präzisionsbuchsenleiste ist konzipiert, um den Anforderungen moderner Elektronikprojekte gerecht zu werden. Ihre Konstruktion minimiert Übergangswiderstände und gewährleistet eine klare Signalübertragung. Die mechanische Ausführung ist auf eine einfache und sichere Montage auf Leiterplatten (PCBs) sowie auf eine robuste Verbindung mit passenden Gegensteckern ausgelegt.
- Hohe Präzision im Rastermaß: Das standardisierte 2,54mm Rastermaß gewährleistet eine perfekte Passform mit einer breiten Palette von Steckverbindern, wie z.B. Stiftleisten oder Dupont-Steckern. Dies erleichtert den Aufbau und die Anpassung von Schaltungen erheblich.
- Optimale Kontaktierung: Die Buchsen sind so gefertigt, dass sie einen festen und elektrisch leitfähigen Kontakt mit den Stiften des Gegensteckers herstellen. Dies reduziert das Risiko von Wackelkontakten und Signalverlusten.
- Robuste Bauweise: Die verwendete Materialkombination aus hochwertigem Isoliermaterial und leitfähigen Kontakten sorgt für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen, sofern im Rahmen der Spezifikationen betrieben.
- Einfache Lötbarkeit: Die Kontaktflächen sind für eine ausgezeichnete Lötbarkeit ausgelegt, was eine sichere und dauerhafte Verbindung auf der Leiterplatte ermöglicht.
- Flexibilität in der Anwendung: Mit 12 Kontakten bietet die Leiste genügend Anschlussmöglichkeiten für vielfältige Schaltungsdesigns, von einfachen Ein-/Ausgängen bis hin zu komplexen Bussystemen.
- Formfaktor für Steckplatinen (Breadboards): Die Präzisionsbuchsenleiste ist ideal für den Einsatz auf Steckplatinen und ermöglicht ein schnelles und flexibles Prototyping ohne Lötarbeiten.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | BKL 10120986 – Präzisionsbuchsenleiste |
| Rastermaß | 2,54 mm (0.1 Zoll) – Ein Industriestandard für maximale Kompatibilität. |
| Anzahl der Kontakte | 1×12 Kontakte – Bietet eine lineare Anordnung von zwölf einzelnen Anschlussstellen. |
| Material (Gehäuse) | Hochwertiger Thermoplast mit ausgezeichneter Isolationsfähigkeit und mechanischer Festigkeit. Typischerweise PBT (Polybutylenterephthalat) oder PA (Polyamid), bekannt für ihre Hitzebeständigkeit und Dimensionsstabilität. |
| Material (Kontakte) | Hochleitfähige Metalllegierung, oft phosphorbronze oder Messing, oberflächenveredelt (typischerweise verzinnt oder vergoldet) für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. |
| Isolationswiderstand | Extrem hoch, typischerweise im Bereich von 109 Ohm oder höher bei 500 V DC, um elektrische Leckströme zu minimieren. |
| Durchgangswiderstand | Minimal, typischerweise im niedrigen Milliohm-Bereich (< 50 mΩ), um Signalverluste zu reduzieren. |
| Betriebstemperaturbereich | Geeignet für einen breiten Temperaturbereich, typischerweise von -40 °C bis +105 °C, abhängig vom spezifischen Isoliermaterial. |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) für permanente Lötverbindungen auf Leiterplatten oder für den Einsatz in Steckplatinen. |
| Anwendungsbereiche | Prototyping, industrielle Steuerungen, Kommunikationsgeräte, Messtechnik, Embedded Systems, Hobbyelektronik und Bildungseinrichtungen. |
Hochentwickelte Materialwissenschaft für Dauerhafte Verbindungen
Die Kernkomponente jeder Buchsenleiste sind ihre Kontakte. Bei der BKL 10120986 Präzisionsbuchsenleiste kommen Kontaktmaterialien zum Einsatz, die auf eine optimale Balance zwischen elektrischer Leitfähigkeit und mechanischer Robustheit ausgelegt sind. Die Auswahl von Legierungen wie phosphorbronze oder hochwertigem Messing, oft mit einer zusätzlichen Beschichtung aus Zinn oder Gold, stellt sicher, dass der elektrische Widerstand über die Lebensdauer des Produkts minimiert bleibt. Zinnbeschichtungen bieten eine gute Lötbarkeit und einen akzeptablen Korrosionsschutz für viele Umgebungen, während eine Goldbeschichtung, wo sie zum Einsatz kommt, eine überragende Korrosionsbeständigkeit und extrem niedrige Übergangswiderstände für anspruchsvollste Anwendungen wie Hochfrequenzschaltungen oder für Applikationen mit hoher Luftfeuchtigkeit oder aggressiven Umwelteinflüssen bietet. Das Gehäusematerial, oft ein PBT oder PA-Kunststoff, ist sorgfältig gewählt, um eine hohe Dielektrizitätskonstante zu gewährleisten, was eine effektive Isolation zwischen den einzelnen Kontakten sicherstellt und gleichzeitig eine ausreichende mechanische Stabilität und Hitzebeständigkeit für die Lötprozesse und den Betrieb aufweist.
Präzision im Detail: Das 2,54mm Raster und die 1×12 Konfiguration
Das 2,54mm Raster, auch bekannt als 0.1 Zoll Raster, ist ein De-facto-Standard in der Welt der Leiterplattenverbindungen und Steckverbinder. Diese Standardisierung ist entscheidend für die Interoperabilität. Sie bedeutet, dass die BKL 10120986 Buchsenleiste nahtlos mit einer enormen Vielfalt an Stiftleisten, Kabelsteckern und anderen elektronischen Komponenten zusammenarbeitet, die dasselbe Rastermaß verwenden. Dies reduziert die Komplexität bei der Auswahl von Gegenstücken und vereinfacht die Beschaffung für Entwicklungs- und Produktionsabteilungen. Die Anordnung von 1×12 Kontakten ist eine besonders vielseitige Konfiguration. Sie ermöglicht eine lineare Anordnung von zwölf unabhängigen Anschlüssen, was für viele Anwendungen ideal ist, bei denen eine sequentielle oder parallele Signalweiterleitung erforderlich ist. Ob zur Anbindung von Sensoren, zur Steuerung von Motoren, zur Datenübertragung in einem Bussystem oder zur Programmierung von Mikrocontrollern – die 1×12 Struktur bietet eine klare und gut organisierte Schnittstelle.
Anwendungsszenarien: Wo die BKL 10120986 glänzt
Die BKL 10120986 Präzisionsbuchsenleiste ist nicht auf einen einzigen Anwendungsbereich beschränkt. Ihre Robustheit und Präzision machen sie zu einer bevorzugten Wahl in zahlreichen Sektoren:
- Prototyping und Breadboarding: Ihre Hauptstärke liegt im schnellen und flexiblen Aufbau von Schaltungen auf Steckplatinen (Breadboards). Die Buchsenleiste lässt sich einfach auf die Stifte der Steckplatine aufstecken und bietet so eine solide und wiederverwendbare Schnittstelle für den Anschluss von Kabeln und anderen Modulen.
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen, wo Zuverlässigkeit an oberster Stelle steht, ermöglicht die BKL 10120986 die sichere Anbindung von Sensoren, Aktoren und anderen Steuerungskomponenten an SPSen (Speicherprogrammierbare Steuerungen) oder andere Mikrocontroller-basierte Systeme.
- Messtechnik und Laborgeräte: Präzise Messungen erfordern verlustfreie Signalübertragungen. Diese Buchsenleiste minimiert Übergangswiderstände und stellt eine stabile Verbindung für analoge und digitale Messsignale sicher.
- Embedded Systems und Mikrocontroller: Bei der Entwicklung von eingebetteten Systemen mit Mikrocontrollern wie Arduino, Raspberry Pi oder STM32 ist die BKL 10120986 eine ideale Schnittstelle für die Anbindung von Peripheriegeräten, Displays oder Sensormodulen.
- Kommunikationstechnik: In Datenübertragungssystemen oder Netzwerkgeräten, wo eine hohe Signalqualität kritisch ist, trägt die Präzisionsbuchsenleiste zur Integrität der Datenströme bei.
- Lehr- und Bildungseinrichtungen: Für den Einsatz in Schulen, Universitäten und technischen Ausbildungsstätten bietet die Buchsenleiste eine robuste und einfach zu handhabende Lösung für praktische Elektronikübungen und Projekte.
FAQ – Häufig gestellte Fragen zu BKL 10120986 – Präzisionsbuchsenleiste 2,54mm 1×12
Was bedeutet das Rastermaß von 2,54mm?
Das Rastermaß von 2,54mm (auch 0.1 Zoll genannt) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Dies ist ein internationaler Standard, der sicherstellt, dass die Buchsenleiste mit einer Vielzahl von Steckern, Stiftleisten und anderen Komponenten kompatibel ist, die ebenfalls dieses Rastermaß aufweisen.
Ist diese Buchsenleiste für hohe Stromstärken geeignet?
Die BKL 10120986 Präzisionsbuchsenleiste ist primär für Signalübertragungsaufgaben und niedrige bis moderate Stromstärken konzipiert. Die genaue Belastbarkeit pro Kontakt hängt von den spezifischen Materialien und der Kontaktdesign ab. Für Anwendungen mit sehr hohen Stromstärken sind spezielle Hochstromsteckverbinder erforderlich.
Wie montiere ich die Buchsenleiste auf einer Leiterplatte?
Die Buchsenleiste ist für die Durchsteckmontage (THT – Through-Hole Technology) ausgelegt. Die Pins werden durch die entsprechenden Löcher auf der Leiterplatte gesteckt und anschließend verlötet, um eine dauerhafte elektrische und mechanische Verbindung zu gewährleisten.
Kann die Buchsenleiste auch auf Steckplatinen (Breadboards) verwendet werden?
Ja, die BKL 10120986 ist hervorragend für den Einsatz auf Steckplatinen geeignet. Das 2,54mm Rastermaß passt perfekt in die Standard-Steckschlitze von Breadboards und ermöglicht ein schnelles und flexibles Prototyping ohne Lötarbeiten.
Welche Gegenstecker kann ich mit dieser Buchsenleiste verwenden?
Sie können eine breite Palette von Steckern verwenden, die auf dem 2,54mm Rastermaß basieren. Dazu gehören typischerweise gerade oder gewinkelte Stiftleisten, Kabelstecker mit passenden Buchsenkontakten sowie diverse Adapter und Breakout-Boards.
Ist die Oberfläche der Kontakte vergoldet oder verzinnt?
Die Oberfläche der Kontakte ist in der Regel verzinnt, um eine gute Lötbarkeit und einen akzeptablen Korrosionsschutz zu gewährleisten. Bei spezifischen Ausführungen kann auch eine Vergoldung für verbesserte Korrosionsbeständigkeit und geringere Übergangswiderstände zum Einsatz kommen. Die genaue Spezifikation entnehmen Sie bitte der detaillierten Produktbeschreibung oder der technischen Dokumentation.
Wie lagere ich die Buchsenleisten korrekt, um ihre Qualität zu erhalten?
Lagern Sie die Buchsenleisten in ihrer Originalverpackung oder in antistatischen Beuteln an einem trockenen, kühlen und lichtgeschützten Ort. Vermeiden Sie extreme Temperaturen, hohe Luftfeuchtigkeit und den Kontakt mit korrosiven Chemikalien, um die Integrität der Kontakte und des Isoliermaterials zu gewährleisten.
