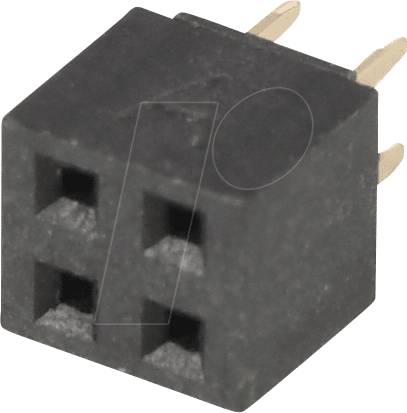

BKL 10120703 – Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Sie benötigen eine stabile und präzise Verbindungslösung für Ihre Platinenlayouts oder zur Erweiterung bestehender Schaltungen? Die BKL 10120703 Buchsenleiste mit einem Rastermaß von 2,00mm und einer 2×2 geraden Konfiguration bietet genau das. Dieses Bauteil ist die ideale Wahl für Entwickler, Hobbyisten und Produktionsumgebungen, die auf eine sichere und platzsparende Schnittstelle angewiesen sind, um Module oder Kabel ordentlich und zuverlässig zu verbinden.
Die überlegene Wahl für anspruchsvolle Anwendungen
Die BKL 10120703 Buchsenleiste unterscheidet sich von einfacheren Lösungen durch ihre konstruktive Präzision und die daraus resultierende Robustheit. Während Standardbuchsenleisten oft Kompromisse bei der Steckzyklenfestigkeit oder der Kontaktstabilität eingehen, setzt dieses Modell auf hochwertige Materialien und eine Fertigung, die auf Langlebigkeit und zuverlässige Signalübertragung ausgelegt ist. Das Rastermaß von 2,00mm ermöglicht dabei eine besonders dichte Bestückung, was gerade bei kompakten Designs von entscheidender Bedeutung ist.
Technische Spezifikationen und Vorteile
Die BKL 10120703 Buchsenleiste zeichnet sich durch ihre spezifischen Merkmale aus, die sie zu einer erstklassigen Komponente für Ihre elektronischen Projekte machen:
- Präzises Rastermaß von 2,00mm: Ermöglicht kompakte und dichte Bestückung auf Platinen und reduziert den Platzbedarf Ihrer Schaltungen.
- 2×2 gerade Konfiguration: Bietet eine klare und standardisierte Schnittstelle für die Aufnahme von Stiftleisten oder die direkte Verbindung mit Kabeln.
- Hohe Steckzyklenfestigkeit: Gewährleistet eine langfristige und zuverlässige Funktion, auch bei häufigem An- und Abstecken.
- Robuste Bauweise: Gefertigt aus widerstandsfähigen Materialien, die mechanischer Belastung und Umwelteinflüssen standhalten.
- Optimierte Kontaktflächen: Sorgen für eine geringe Übergangswiderstand und somit für eine effiziente und stabile elektrische Verbindung.
- Einfache Lötbarkeit: Die Anschlussflächen sind für eine unkomplizierte und sichere Lötverbindung optimiert.
Material und Konstruktion für höchste Ansprüche
Die Auswahl der richtigen Materialien ist entscheidend für die Leistungsfähigkeit und Langlebigkeit von elektronischen Bauteilen. Die BKL 10120703 Buchsenleiste wurde unter Berücksichtigung dieser Maxime entwickelt:
- Gehäusematerial: Hochtemperatur-Thermoplast. Dieses Material bietet exzellente elektrische Isolationseigenschaften und ist zudem mechanisch robust. Seine hohe Wärmebeständigkeit ermöglicht den Einsatz in Prozessen, die erhöhte Temperaturen erfordern, wie beispielsweise das Wellenlöten. Die Oberfläche ist in der Regel glatt und widerstandsfähig gegen Abrieb, was zur Langlebigkeit beiträgt.
- Kontaktmaterial: Phosphorbronze oder eine ähnliche Kupferlegierung mit hoher elektrischer Leitfähigkeit. Die Kontaktflächen sind oft mit einer Zinn- oder Nickelbeschichtung versehen, um Korrosion vorzubeugen und eine optimale Lötbarkeit sowie einen geringen Übergangswiderstand über die gesamte Lebensdauer des Bauteils zu gewährleisten.
- Konstruktion: Die geraden Kontakte sind präzise geformt, um eine sichere und feste Aufnahme von Stiftleisten mit dem passenden Rastermaß zu ermöglichen. Die zweireihige Anordnung im 2×2-Format erlaubt die gleichzeitige Verbindung von bis zu vier Signalleitungen oder die Implementierung von Stecksockeln für integrierte Schaltungen. Die robuste Verankerung der Kontakte im Gehäuse verhindert ein Herausbrechen oder Verbiegen.
Einsatzmöglichkeiten und Anwendungsbereiche
Die Vielseitigkeit der BKL 10120703 Buchsenleiste eröffnet zahlreiche Anwendungsszenarien:
- Prototypenentwicklung: Perfekt geeignet für den schnellen Aufbau und Test von Schaltungen auf Breadboards oder Prototypenplatinen.
- Industrielle Automatisierung: Einsatz in Steuerungsgeräten, Sensoren und Aktoren zur definierten Anbindung von Modulen und Feldgeräten.
- Embedded Systems: Integration in kompakte Steuerungen und Embedded-Computer für die Schnittstellenanbindung von Peripheriegeräten.
- Messtechnik: Zuverlässige Verbindungspunkte in Messgeräten und Prüfaufbauten.
- DIY-Projekte und Hobbyelektronik: Ermöglicht professionelle und saubere Verbindungen in selbstgebauten Geräten und Projekten.
- Audio- und Videotechnik: Als Schnittstelle für die Signalübertragung in kompakten Audiogeräten oder als Anschluss für interne Komponenten.
Produkt-Eigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Hersteller-Artikelnummer | BKL 10120703 |
| Produkttyp | Buchsenleiste, gerade |
| Rastermaß (Pitch) | 2,00 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 2 |
| Gesamtanzahl der Pins | 4 |
| Ausrichtung | Gerade (für Durchsteckmontage, THT) |
| Gehäusematerial | Hochtemperatur-Thermoplast, für Lötprozesse optimiert |
| Kontaktmaterial | Hochleitfähige Kupferlegierung mit Oberflächenveredelung (z.B. Zinn oder Nickel) für Korrosionsschutz und Lötbarkeit |
| Elektrische Belastbarkeit | Geeignet für Standard-Signalströme in den meisten Elektronikanwendungen (Spezifikation je nach konkretem Einsatzgebiet und Lötverfahren prüfen) |
| Mechanische Stabilität | Robuste Konstruktion für zuverlässige Verbindungen und ausreichende Steckzyklenfestigkeit für den vorgesehenen Einsatzbereich |
FAQ – Häufig gestellte Fragen zu BKL 10120703 – Buchsenleiste 2,00mm 2×2 gerade
Was ist das Hauptanwendungsgebiet der BKL 10120703 Buchsenleiste?
Die BKL 10120703 Buchsenleiste ist primär für die präzise und platzsparende Verbindung von elektronischen Komponenten auf Leiterplatten konzipiert. Sie eignet sich hervorragend für die Prototypenentwicklung, den Einsatz in kompakten Embedded-Systemen, Messtechnik und industrieller Automatisierung, wo eine zuverlässige Signalübertragung und eine kompakte Bauweise gefragt sind.
Welche Art von Gegenstück wird typischerweise mit dieser Buchsenleiste verwendet?
Diese Buchsenleiste ist dazu bestimmt, mit Stiftleisten (auch Steckverbinder-Pins oder Header-Pins genannt) mit einem Rastermaß von 2,00mm verwendet zu werden. Die gerade Ausführung ermöglicht dabei eine senkrechte Anbindung an die Leiterplatte.
Kann die Buchsenleiste BKL 10120703 für Hochfrequenzanwendungen verwendet werden?
Für reine Hochfrequenzanwendungen mit sehr hohen Frequenzen (z.B. im Gigahertz-Bereich) sind spezialisierte HF-Steckverbinder oft besser geeignet. Diese Buchsenleiste ist jedoch für die meisten allgemeinen digitalen und analogen Signalübertragungen im niedrigeren bis mittleren Frequenzbereich gut geeignet, solange die Impedanz und Signalintegrität im Rahmen der technischen Spezifikationen des Gesamtsystems bleiben.
Ist die Buchsenleiste für das automatische Bestücken von Leiterplatten (SMT) geeignet?
Nein, die BKL 10120703 ist als Buchsenleiste für die Durchsteckmontage (Through-Hole Technology, THT) ausgelegt. Das bedeutet, die Anschlusspins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und auf der Rückseite verlötet. Sie ist nicht für Surface-Mount-Technology (SMT) optimiert.
Wie viele Lötstellen sind für die BKL 10120703 Buchsenleiste erforderlich?
Da die Buchsenleiste 4 Pins besitzt und für die Durchsteckmontage (THT) ausgelegt ist, werden insgesamt 4 Lötstellen benötigt, um die Buchsenleiste sicher und elektrisch leitend mit der Leiterplatte zu verbinden.
Welche Vorteile bietet das 2,00mm Rastermaß gegenüber größeren Rastermaßen?
Das 2,00mm Rastermaß ermöglicht eine deutlich höhere Packungsdichte auf der Leiterplatte. Das bedeutet, Sie können auf kleinerem Raum mehr Anschlusspunkte unterbringen, was besonders in kompakten Geräten und Systemen von Vorteil ist. Dies führt zu kleineren Platinegrößen und einer effizienteren Raumnutzung.
Bietet BKL eine Garantie auf die Langlebigkeit der Buchsenleiste?
Die Langlebigkeit elektronischer Bauteile wird durch zahlreiche Faktoren beeinflusst, darunter die Qualität der Lötverbindung, die mechanische Beanspruchung und die Umgebungsbedingungen. BKL steht für hochwertige Komponenten, und diese Buchsenleiste ist für eine hohe Anzahl von Steckzyklen und eine zuverlässige Funktion ausgelegt. Genauere Garantiebedingungen entnehmen Sie bitte den allgemeinen Geschäftsbedingungen und produktspezifischen Hinweisen des Händlers.
