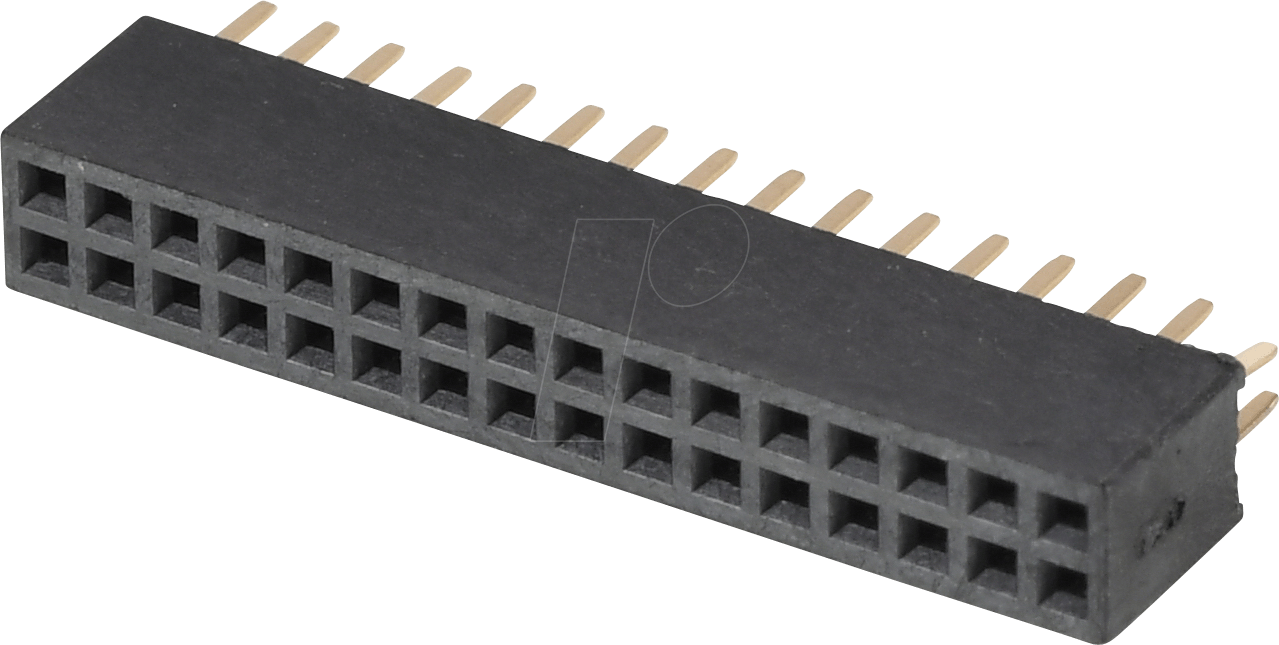

Optimale Verbindungen mit der BKL 10120657 Buchsenleiste 1,27mm 2×16 gerade
Benötigen Sie eine zuverlässige und platzsparende Lösung für präzise Steckverbindungen in Ihren Elektronikprojekten? Die BKL 10120657 Buchsenleiste mit einem Rastermaß von 1,27mm und einer Bestückung von 2×16 Pins, gerade ausgeführt, ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die Wert auf Stabilität, Signalintegrität und eine kompakte Bauweise legen. Sie löst das Problem unzureichender oder instabiler Verbindungen in dichten Schaltungsdesigns und bietet eine professionelle Schnittstelle für Ihre elektronischen Komponenten.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Die BKL 10120657 Buchsenleiste zeichnet sich durch ihr präzises Rastermaß von 1,27mm aus. Dieses Maß ermöglicht eine hohe Pin-Dichte auf kleinstem Raum, was sie besonders wertvoll für kompakte Platinenlayouts und miniaturisierte elektronische Geräte macht. Die gerade Ausführung erleichtert die Montage und sorgt für eine saubere und geordnete Verkabelung. Im Vergleich zu breiteren Pin-Abständen bietet diese Buchsenleiste eine signifikant verbesserte Raumeffizienz, ohne Kompromisse bei der elektrischen Leitfähigkeit und mechanischen Stabilität einzugehen. Die hochwertige Verarbeitung und die Auswahl geeigneter Materialien gewährleisten eine langlebige und störungsfreie Signalübertragung, was sie zur überlegenen Wahl gegenüber Standardlösungen macht, die oft an Signalverlust oder mechanischer Instabilität leiden.
Hochwertige Materialien für exzellente Performance
Die Auswahl der richtigen Materialien ist entscheidend für die Leistungsfähigkeit und Langlebigkeit von elektronischen Bauteilen. Die BKL 10120657 Buchsenleiste ist aus Komponenten gefertigt, die auf höchste Ansprüche ausgelegt sind:
- Kontaktmaterial: Die Kontakte bestehen typischerweise aus einer Kupferlegierung, die für ihre hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Dies minimiert den Übergangswiderstand und gewährleistet eine stabile Signalübertragung über lange Zeiträume.
- Gehäusematerial: Das Gehäusematerial ist in der Regel ein robustes, hochtemperaturbeständiges Polymer. Dies schützt die Kontakte vor mechanischer Beschädigung und Umwelteinflüssen, wie z.B. Staub oder Feuchtigkeit, und erfüllt gleichzeitig die Anforderungen für Lötprozesse bei erhöhten Temperaturen.
- Oberflächenveredelung: Oftmals sind die Kontakte vergoldet oder mit einer anderen Edelmetallbeschichtung versehen. Diese Veredelung schützt vor Oxidation, verbessert die Leitfähigkeit und sorgt für eine sichere und zuverlässige Steckverbindung, selbst nach wiederholtem Ein- und Ausstecken.
Technische Spezifikationen und Design-Merkmale
Die BKL 10120657 Buchsenleiste kombiniert durchdachtes Design mit präziser Technik:
- Rastermaß: 1,27mm – ermöglicht hohe Pin-Dichte und kompakte Bauweise.
- Anzahl der Reihen: 2 – für eine flexible Verteilung von Signalen.
- Anzahl der Pins pro Reihe: 16 – ergibt insgesamt 32 Kontakte für umfangreiche Anschlussmöglichkeiten.
- Ausführung: Gerade – vereinfacht die Montage und das Routing von Kabeln.
- Montagetyp: Durchsteckmontage (Through-Hole Technology – THT) – bietet eine sichere mechanische und elektrische Verbindung durch die Lötung auf der Leiterplatte.
- Isolationsmaterial: Hochwertiger Kunststoff, der thermische und elektrische Isolation gewährleistet.
- Kontaktierung: Federnde Kontaktelemente sorgen für einen sicheren Halt und minimale Übergangswiderstände.
Umfassende Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller-Artikelnummer | BKL 10120657 |
| Produkttyp | Buchsenleiste |
| Rastermaß | 1,27mm |
| Bestückung | 2×16 polig |
| Ausführung | Gerade |
| Montagetyp | Durchsteckmontage (THT) |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Oberflächenveredelung (z.B. Vergoldung) |
| Gehäusematerial | Hochtemperatur-Kunststoff (UL-zertifiziert, typischerweise PBT oder ähnliches) |
| Einsatztemperatur | Typisch -40°C bis +105°C (abhängig vom spezifischen Materialdatenblatt) |
| Strombelastbarkeit pro Kontakt | Typisch 1A bis 2A (stark abhängig von der Pin-Form und der Umgebungstemperatur) |
| Spannungsfestigkeit | Hohe Isolationsfähigkeit, ausgelegt für typische Anwendung in elektronischen Schaltungen |
Vielseitige Einsatzmöglichkeiten in der Elektronikentwicklung
Die BKL 10120657 Buchsenleiste ist ein fundamentales Bauteil für eine Vielzahl von elektronischen Anwendungen:
- Leiterplattenverbindung: Ideal zur Herstellung von Steckverbindungen zwischen verschiedenen Platinen in komplexen elektronischen Systemen.
- Schnittstellen und Debugging: Perfekt geeignet als zugängliche Schnittstelle für Diagnose-, Programmier- oder Debugging-Zwecke, z.B. über JTAG- oder SWD-Schnittstellen.
- Modulare Systeme: Ermöglicht den einfachen Austausch von Modulen oder Erweiterungskarten in Prototypen und fertigen Geräten.
- Sensorintegration: Dient als zuverlässiger Anschluss für externe Sensoren, Displays oder Bedienelemente.
- Datenübertragung: Geeignet für die Übertragung von digitalen und analogen Signalen in anspruchsvollen Umgebungen, wo Zuverlässigkeit oberste Priorität hat.
- Industrielle Automatisierung: Einsatz in Steuerungs- und Überwachungssystemen, wo robuste und sichere Verbindungen gefordert sind.
FAQ – Häufig gestellte Fragen zu BKL 10120657 – Buchsenleiste 1,27mm 2×16 gerade
Was sind die Hauptvorteile der 1,27mm Pin-Teilung im Vergleich zu Standardgrößen wie 2,54mm?
Die 1,27mm Pin-Teilung ermöglicht eine deutlich höhere Pin-Dichte auf derselben Fläche. Dies ist entscheidend für die Miniaturisierung von elektronischen Geräten und die Realisierung komplexer Schaltungen auf kompakten Leiterplatten. Sie erlaubt mehr Anschlusspunkte in einem kleineren Footprint, was Platz spart und das Design flexibler gestaltet.
Ist die BKL 10120657 Buchsenleiste für den Einsatz in rauen Umgebungsbedingungen geeignet?
Die Buchsenleiste ist aus robusten, hochtemperatur- und chemikalienbeständigen Materialien gefertigt. Die genauen Spezifikationen zur Umgebungsbeständigkeit (z.B. IP-Schutzklassen) hängen vom spezifischen Einsatzszenario und eventuellen zusätzlicher Gehäuse ab. Grundsätzlich bietet sie jedoch eine solide Basis für zuverlässige Verbindungen auch unter moderat anspruchsvollen Bedingungen.
Welche Art von Steckverbindern kann mit dieser Buchsenleiste kombiniert werden?
Diese Buchsenleiste ist zur Aufnahme von Stiftleisten (Header Pins) mit einem entsprechenden Rastermaß von 1,27mm konzipiert. Es gibt eine Vielzahl von Stiftleisten verschiedenster Hersteller, die mit dieser Buchsenleiste kompatibel sind, solange das Rastermaß und die Pin-Anzahl übereinstimmen.
Wie wird die BKL 10120657 Buchsenleiste auf der Leiterplatte montiert?
Die Montage erfolgt über die Durchsteckmontage (Through-Hole Technology – THT). Die Pins der Buchsenleiste werden durch die vorgebohrten Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite verlötet, um eine sichere elektrische und mechanische Verbindung zu gewährleisten.
Ist die Vergoldung der Kontakte entscheidend für die Performance?
Ja, eine Vergoldung der Kontakte bietet erhebliche Vorteile. Sie schützt die Kontakte vor Oxidation und Korrosion, was die Lebensdauer der Verbindung erhöht und eine konstante, niedrige Übergangswiderstandsfähigkeit sicherstellt. Dies ist besonders wichtig für Anwendungen mit häufigem Steckzyklus oder in Umgebungen, die zu Korrosion neigen.
Welche Strombelastbarkeit kann ich von einem einzelnen Kontakt erwarten?
Die Strombelastbarkeit pro Kontakt variiert je nach spezifischer Bauform der Kontakte, der Pin-Geometrie und den Umgebungsbedingungen wie der Umgebungstemperatur. Typischerweise liegen die Werte für Buchsenleisten mit 1,27mm Rastermaß im Bereich von 1A bis 2A. Für genaue Spezifikationen ist das Datenblatt des Herstellers zu konsultieren.
Gibt es Einschränkungen bei der Löttemperatur für diese Buchsenleiste?
Das Gehäusematerial ist so gewählt, dass es hohen Löttemperaturen standhält, die üblicherweise bei bleifreien Lötverfahren auftreten. Dennoch ist es ratsam, die empfohlenen Lötprofile des Herstellers zu beachten, um eine optimale Lötqualität zu gewährleisten und die Lebensdauer des Bauteils nicht zu beeinträchtigen.
