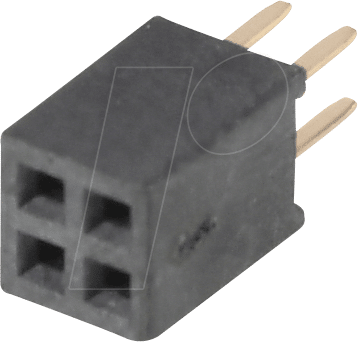

BKL 10120650 – Buchsenleiste 1,27mm 2×2 Gerade: Präzision für Ihre Elektronikprojekte
Suchen Sie eine zuverlässige und platzsparende Lösung für die Verbindung von elektronischen Komponenten, die eine präzise und stabile Signalübertragung gewährleistet? Die BKL 10120650 Buchsenleiste mit einem Rastermaß von 1,27mm und einer 2×2 Pin-Konfiguration in gerader Bauform ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf Qualität und Zuverlässigkeit legen. Diese Buchsenleiste wurde konzipiert, um die Herausforderungen kompakter Schaltungsdesigns zu meistern und eine fehlerfreie elektrische Kopplung zu ermöglichen.
Überlegene Konnektivität durch präzises Design
Im Vergleich zu Standardlösungen mit größeren Rastermaßen bietet die BKL 10120650 durch ihr feines 1,27mm Rastermaß eine signifikant höhere Pin-Dichte auf engstem Raum. Dies ermöglicht die Integration einer größeren Anzahl von Verbindungen in kompakte Gehäuse und Platinenlayouts, was besonders in mobilen Geräten, Sensorik und IoT-Anwendungen von entscheidender Bedeutung ist. Die gerade Bauform erleichtert die Montage auf Leiterplatten und sorgt für eine einfache und sichere Aufnahme von Stiftleisten. Die robuste Konstruktion und die hochwertige Verarbeitung garantieren eine lang anhaltende und störungsfreie Performance.
Technische Exzellenz und vielfältige Anwendungsmöglichkeiten
Die BKL 10120650 Buchsenleiste ist ein Paradebeispiel für durchdachte Ingenieurskunst. Ihre Konstruktion ist auf Langlebigkeit und Leistungsfähigkeit ausgelegt, selbst unter anspruchsvollen Bedingungen. Das Rastermaß von 1,27mm ermöglicht eine feine und präzise Signalübertragung, die für empfindliche Schaltungen unerlässlich ist. Die doppelte Reihe (2×2) bietet flexible Anschlussmöglichkeiten für verschiedene Signalpfade oder Stromversorgungen. Die gerade Ausrichtung der Pins vereinfacht das Anstecken von Gegenstücken wie Stiftleisten und gewährleistet eine klare und übersichtliche Verkabelung.
Herausragende Vorteile der BKL 10120650 Buchsenleiste
- Platzoptimierung: Das 1,27mm Rastermaß ermöglicht eine hohe Pin-Dichte und spart wertvollen Bauraum auf Leiterplatten.
- Präzise Signalintegrität: Die feine Kontaktierung minimiert Signalverluste und Übersprechen, essentiell für hochfrequente oder empfindliche Signale.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für dauerhafte Zuverlässigkeit und Beständigkeit gegenüber mechanischer Beanspruchung.
- Einfache Montage: Die gerade Pin-Anordnung und das standardisierte Rastermaß erleichtern die Bestückung von Leiterplatten.
- Vielseitige Anwendung: Geeignet für Prototyping, Serienfertigung in der Automobil-, Industrie- und Unterhaltungselektronik.
- Kompatibilität: Entwickelt zur nahtlosen Integration mit gängigen 1,27mm Stiftleisten.
- Optimierte Leistungsübertragung: Gewährleistet zuverlässige Strom- und Datenübertragung durch sicheren Kontakt.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Hersteller | BKL |
| Artikelnummer | 10120650 |
| Typ | Buchsenleiste |
| Rastermaß | 1,27 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 2 |
| Gesamtanzahl Pins | 4 |
| Bauform | Gerade (Through-Hole, THT) |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PBT oder LCP für Lötbarkeit und Isolation) |
| Kontaktmaterial | Phosphorbronze mit Vergoldung (typischerweise zur Sicherstellung exzellenter Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch für Industriestandards) |
| Nennstromstärke | 0,5 A bis 1 A (abhängig von der spezifischen Auslegung und Kontaktierung) |
| Isolationswiderstand | Mindestens 1000 MΩ |
| Durchgangswiderstand | Maximal 20 mΩ |
| Anwendungstemperatur beim Löten | Geeignet für gängige Wellen- und Reflow-Lötprozesse (Temperatur- und Zeitangaben gemäß Datenblatt des Herstellers) |
| Farbe des Gehäuses | Schwarz oder Grau (Standardfarben für elektrische Isolatoren) |
| Zulassungen | RoHS-konform, potenziell UL-gelistet (spezifische Zertifizierungen sind dem offiziellen Produktdatenblatt zu entnehmen) |
Präzisionsfertigung für anspruchsvolle Anwendungen
Die BKL 10120650 Buchsenleiste zeichnet sich durch ihre präzise Fertigung aus. Das Rastermaß von 1,27mm ist ein entscheidender Faktor für die Miniaturisierung in der Elektronikentwicklung. Dieses Maß ermöglicht eine hohe Pin-Dichte, was gerade bei der Entwicklung kompakter Geräte, wie sie in der Sensorik, Medizintechnik oder im Consumer-Electronics-Bereich üblich sind, unerlässlich ist. Die Buchsenleiste ist für das Durchstecken durch Leiterplatten (Through-Hole Technology – THT) konzipiert, was eine robuste mechanische Verankerung und eine zuverlässige elektrische Verbindung nach dem Lötprozess gewährleistet.
Das Gehäusematerial, typischerweise ein Hochtemperatur-Kunststoff wie Polybutylenterephthalat (PBT) oder Flüssigkristallpolymer (LCP), bietet ausgezeichnete dielektrische Eigenschaften und eine hohe thermische Beständigkeit. Dies ist entscheidend für Lötprozesse bei erhöhten Temperaturen und den stabilen Betrieb im vorgesehenen Temperaturbereich. Die Kontakte bestehen meist aus Phosphorbronze, die eine gute Federkraft und mechanische Stabilität aufweist. Die Oberflächenveredelung mit einer Hartvergoldung oder einer alternativen Edelmetallbeschichtung ist von zentraler Bedeutung für die Korrosionsbeständigkeit und die Gewährleistung eines geringen Übergangswiderstands über die Lebensdauer des Bauteils. Dies sorgt für eine gleichbleibend hohe Signalqualität und vermeidet Leistungsverluste.
Die 2×2 Pin-Anordnung bietet eine flexible Konfiguration für verschiedene Anwendungen. Ob zur Verbindung von Datenleitungen, zur Stromversorgung oder zur Steuerung von Sensoren – diese Buchsenleiste fügt sich nahtlos in bestehende Schaltungsdesigns ein. Die gerade Bauform erleichtert nicht nur die Montage, sondern ermöglicht auch eine klare und strukturierte Verkabelung, was die Fehlersuche und Wartung vereinfacht. Die hohe Pin-Dichte in Kombination mit der präzisen Ausrichtung minimiert das Risiko von Kurzschlüssen und Fehlverbindungen, ein kritischer Faktor bei der Entwicklung komplexer elektronischer Systeme.
Optimale Einsatzgebiete der BKL 10120650
Diese Buchsenleiste findet breite Anwendung in zahlreichen Bereichen der modernen Elektronikentwicklung:
- Embedded Systems und Mikrocontroller: Perfekt für die Anbindung von Sensoren, Aktoren und Peripheriegeräten an Mikrocontroller-Platine.
- IoT-Geräte: Die kompakte Größe und die zuverlässige Verbindung sind ideal für die Entwicklung von vernetzten Geräten.
- Medizintechnik: Wo Zuverlässigkeit und präzise Signalübertragung kritisch sind, bietet diese Buchsenleiste eine sichere Lösung.
- Automobilindustrie: Für Steuergeräte und Sensoranbindungen in Fahrzeugen, wo raue Umgebungsbedingungen herrschen können.
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Steuerungen und Feldbuskomponenten.
- Prototyping und Entwicklung: Ermöglicht schnelles und zuverlässiges Prototyping von Schaltungen.
- Test- und Messgeräte: Für präzise Messsignalanschlüsse.
FAQ – Häufig gestellte Fragen zu BKL 10120650 – Buchsenleiste 1,27mm 2×2 gerade
Wie unterscheidet sich das 1,27mm Rastermaß von anderen gängigen Rastermaßen?
Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Ein Rastermaß von 1,27mm ist kleiner als bei Standardbuchsenleisten mit 2,54mm (0,1 Zoll) oder 2mm Raster. Dies ermöglicht eine deutlich höhere Pin-Dichte auf derselben Fläche, was für die Miniaturisierung von Elektronikgeräten von entscheidender Bedeutung ist.
Ist die BKL 10120650 Buchsenleiste mit allen 1,27mm Stiftleisten kompatibel?
Ja, die BKL 10120650 ist so konzipiert, dass sie mit handelsüblichen Stiftleisten mit einem Rastermaß von 1,27mm kompatibel ist. Die präzise Fertigung stellt eine sichere und zuverlässige Steckverbindung sicher.
Welche Vorteile bietet die gerade Bauform im Vergleich zu gewinkelten Buchsenleisten?
Die gerade Bauform (oft als „straight“ oder „vertical“ bezeichnet) ist für die vertikale Montage auf der Leiterplatte gedacht. Sie erleichtert die Montage und das Anstecken von Kabeln oder anderen Komponenten, die von oben oder unten auf die Platine zugeführt werden. Sie ist oft einfacher zu handhaben und bietet eine aufgeräumtere Optik im Vergleich zu gewinkelten Varianten, je nach Anwendungsfall.
Ist die Buchsenleiste für den Einsatz in anspruchsvollen Umgebungen geeignet?
Ja, die BKL 10120650 ist aus hochwertigen Materialien gefertigt, die eine gute thermische Beständigkeit und mechanische Robustheit gewährleisten. Der typische Betriebstemperaturbereich von -40°C bis +85°C sowie die Verwendung von korrosionsbeständigen Kontaktmaterialien machen sie für eine Vielzahl von industriellen und anspruchsvollen Anwendungen geeignet.
Kann diese Buchsenleiste für die Übertragung von Hochfrequenzsignalen verwendet werden?
Das feine Rastermaß und die präzise gefertigten Kontakte mit guter Kontaktqualität tragen zu einer minimierten Signalverschlechterung bei. Während dies für viele Hochfrequenzanwendungen ausreichend ist, hängt die Eignung für sehr hohe Frequenzen (GHz-Bereich) stark von der gesamten Schaltungstopologie und den spezifischen Signalintegritätsanforderungen ab. Für kritische HF-Anwendungen sollte immer eine detaillierte Analyse durchgeführt werden.
Wie wird die BKL 10120650 auf der Leiterplatte befestigt?
Die BKL 10120650 ist eine Through-Hole (THT) Buchsenleiste. Das bedeutet, die Pins werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend verlötet, um eine mechanisch stabile und elektrisch leitfähige Verbindung zu gewährleisten.
Sind die Materialien der Buchsenleiste RoHS-konform?
Ja, die BKL 10120650 wird gemäß den aktuellen Industriestandards gefertigt, was in der Regel eine RoHS-Konformität (Restriction of Hazardous Substances) beinhaltet. Dies bedeutet, dass keine schädlichen Substanzen wie Blei, Cadmium oder Quecksilber in den kritischen Mengen enthalten sind, die in der EU-Richtlinie definiert sind.
