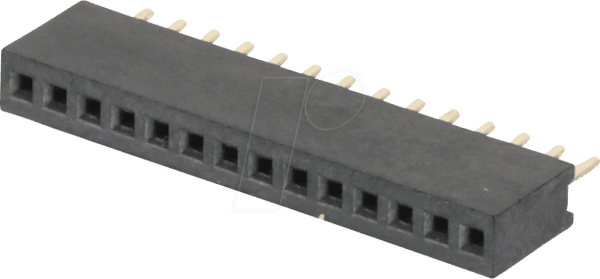

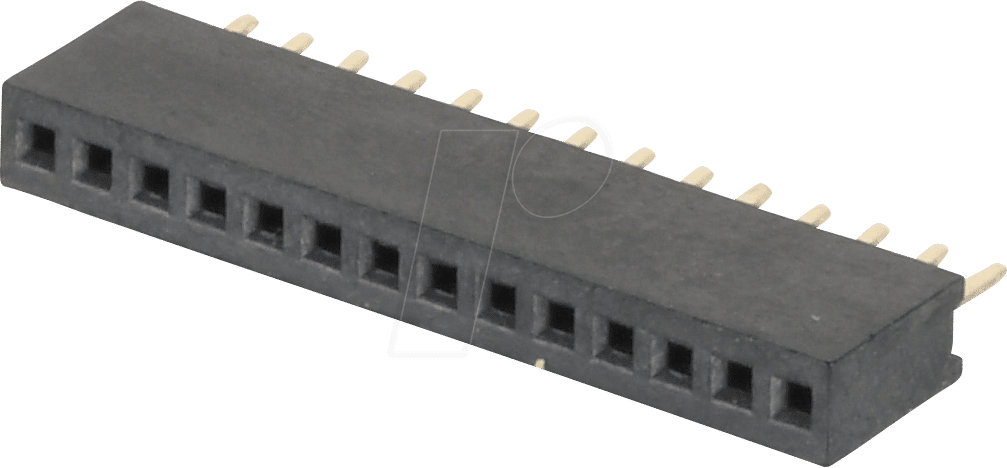

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: BKL 10120647 – Buchsenleiste 1,27mm 1×14 gerade
Sie suchen nach einer zuverlässigen und platzsparenden Lösung für die Signalübertragung in Ihrer Elektronikentwicklung? Die BKL 10120647 Buchsenleiste mit einem Rastermaß von 1,27mm und einer Konfiguration von 1×14 Kontakten ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die Wert auf präzise Steckverbindungen und maximale Board-Flächeneffizienz legen. Diese gerade Buchsenleiste ermöglicht eine stabile und dauerhafte Verbindung zwischen Leiterplatten oder zur Anbindung externer Komponenten.
Höchste Präzision und Zuverlässigkeit auf engstem Raum
Im Vergleich zu herkömmlichen Buchsenleisten mit größeren Rastermaßen bietet die BKL 10120647 durch ihr feines 1,27mm Raster eine signifikant höhere Kontaktdichte. Dies ist entscheidend für moderne, miniaturisierte Elektronikdesigns, bei denen jeder Millimeter auf der Leiterplatte zählt. Die gerade Ausführung erleichtert die Montage und optimiert den Signalfluss, während die robuste Konstruktion eine langanhaltende und störungsfreie Signalübertragung gewährleistet. Die Wahl von BKL steht für Qualität und Zuverlässigkeit, die auch unter anspruchsvollen Bedingungen bestehen bleibt.
Technische Spezifikationen und Qualitätsmerkmale
Die BKL 10120647 Buchsenleiste ist konzipiert, um den Anforderungen moderner Elektronikanwendungen gerecht zu werden. Ihr Design ist auf Langlebigkeit und optimale Leistung ausgelegt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | BKL |
| Artikelnummer | 10120647 |
| Produkttyp | Buchsenleiste, gerade |
| Rastermaß | 1,27 mm |
| Anzahl der Kontakte | 14 |
| Reihen | 1 |
| Montageart | Through-Hole (THT) |
| Gehäusematerial | Hochwertiger Thermoplast, flammhemmend (typischerweise PBT oder ähnliches Hochleistungspolymer) |
| Kontaktmaterial | Vergoldete Messing- oder Phosphorbronze-Legierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Maximale Strombelastbarkeit pro Kontakt | Typischerweise im Bereich von 1A bis 3A, abhängig von Umgebungsbedingungen und Anwendungsdauer. Spezifische Datenblätter konsultieren. |
| Betriebstemperaturbereich | Erwartet: -40°C bis +105°C, für zuverlässigen Betrieb in verschiedensten Umgebungen |
| Isolationswiderstand | Sehr hoch, >1000 MΩ bei 500V DC, gewährleistet Signalintegrität |
| Durchgangswiderstand | Niedrig, typischerweise <20 mΩ, für minimale Signalverluste |
| Anwendungen | Leiterplatten-zu-Leiterplatten-Verbindungen, Debug-Schnittstellen, Anschluss von Sensoren und Peripheriegeräten, interne Verkabelung in kompakten Geräten |
Vorteile der BKL 10120647 Buchsenleiste
Die Entscheidung für die BKL 10120647 Buchsenleiste bringt eine Reihe von klaren Vorteilen mit sich, die Ihre Entwicklungsprozesse optimieren und die Zuverlässigkeit Ihrer Produkte erhöhen.
- Maximale Signalintegrität: Die präzise Fertigung und die hochwertigen Kontaktmaterialien, wie vergoldete Legierungen, minimieren Signalreflexionen und Dämpfung, was für hochfrequente oder empfindliche Signale unerlässlich ist.
- Platzersparnis: Das feine Rastermaß von 1,27mm ermöglicht eine deutlich höhere Kontaktdichte auf der Leiterplatte, was für das Design kompakter und leistungsstärkerer Geräte von entscheidender Bedeutung ist.
- Robuste und dauerhafte Verbindung: Die Verwendung von flammhemmenden Thermoplasten für das Gehäuse und die sorgfältige Verarbeitung der Kontakte gewährleisten eine mechanisch stabile und elektrisch sichere Verbindung, die auch bei häufigem Stecken und Trennen Bestand hat.
- Einfache Integration: Die gerade Ausführung erleichtert das Layout auf der Leiterplatte und die Montage. Die Through-Hole-Technologie (THT) bietet eine solide mechanische Verankerung, die auch Vibrationen standhält.
- Vielseitige Einsatzmöglichkeiten: Von Prototypenbau über Serienproduktion bis hin zu industriellen Anwendungen – diese Buchsenleiste ist flexibel einsetzbar und unterstützt eine breite Palette von Projekten.
- Hohe Temperaturbeständigkeit: Das Gehäusematerial ist für einen weiten Temperaturbereich ausgelegt, was den Einsatz auch in Umgebungen mit schwankenden Temperaturen ermöglicht, ohne die Leistung zu beeinträchtigen.
Optimierung für Ihre Elektronikentwicklung
Die BKL 10120647 Buchsenleiste wurde entwickelt, um die Herausforderungen moderner Elektronikdesigns zu meistern. Das 1,27mm Raster ist perfekt für Anwendungen, die eine hohe Funktionalität auf kleinstem Raum erfordern. Entwickler von IoT-Geräten, Wearables, medizinischer Elektronik oder hochwertigen Audio- und Videosystemen profitieren von der Fähigkeit, mehr Funktionalität auf weniger Fläche unterzubringen, ohne Kompromisse bei der Signalqualität eingehen zu müssen.
Die THT-Montage der Buchsenleiste sorgt für eine starke mechanische Verankerung auf der Leiterplatte. Dies ist besonders vorteilhaft in Umgebungen, die mechanischer Belastung ausgesetzt sind, wie z.B. in mobilen Geräten oder industriellen Steuerungen. Im Gegensatz zu SMD-Bauteilen, die anfälliger für mechanische Beanspruchung sein können, bietet THT eine bewährte Stabilität, die für die Langlebigkeit Ihrer Produkte entscheidend ist.
FAQ – Häufig gestellte Fragen zu BKL 10120647 – Buchsenleiste 1,27mm 1×14 gerade
Was sind die Hauptanwendungsbereiche für die BKL 10120647 Buchsenleiste?
Die BKL 10120647 Buchsenleiste eignet sich hervorragend für Leiterplatten-zu-Leiterplatten-Verbindungen, insbesondere wenn Platz auf der Platine begrenzt ist. Sie wird häufig für Debug-Schnittstellen, den Anschluss von externen Modulen wie Sensoren, Displays oder Speicherbausteinen sowie für interne Verkabelungen in kompakten elektronischen Geräten verwendet.
Warum ist das Rastermaß von 1,27mm wichtig?
Ein Rastermaß von 1,27mm ermöglicht eine sehr hohe Kontaktdichte auf einer Leiterplatte. Dies ist essenziell für die Miniaturisierung von Elektronikgeräten. Es erlaubt Entwicklern, mehr Funktionalität auf kleinerem Raum zu implementieren, was insbesondere bei mobilen Geräten, Wearables oder in der Automobil- und Medizintechnik von großer Bedeutung ist.
Welche Vorteile bietet die gerade Ausführung der Buchsenleiste?
Die gerade Ausführung ist typisch für horizontale Verbindungen auf einer Leiterplatte oder als Schnittstelle zu externen Kabeln. Sie erleichtert das Leiterplattenlayout, da sie in der Regel weniger Platz im Z-Achsenbereich benötigt als gewinkelte Varianten. Dies unterstützt ein kompakteres Gehäuse-Design und vereinfacht die Montageprozesse.
Ist die BKL 10120647 Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die Buchsenleiste ist aus hochwertigen, flammhemmenden Thermoplasten gefertigt und verfügt über korrosionsbeständige Kontakte, oft vergoldet. Diese Materialien gewährleisten eine hohe Zuverlässigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Temperaturschwankungen. Für spezifische Umgebungsbedingungen (z.B. extreme Feuchtigkeit oder aggressive Chemikalien) sollte jedoch immer das jeweilige Datenblatt konsultiert werden.
Wie wird die Buchsenleiste auf der Leiterplatte montiert?
Die BKL 10120647 Buchsenleiste ist für die Through-Hole (THT) Montage konzipiert. Das bedeutet, die Anschlussstifte werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend auf der Lötseite verlötet. Diese Methode bietet eine sehr robuste mechanische Verbindung.
Welche Pin-zu-Pin-Kompatibilität ist zu erwarten?
Die BKL 10120647 ist eine 1×14-polige Buchsenleiste mit 1,27mm Raster. Sie ist kompatibel mit Steckern, die ebenfalls über 14 Pins in einer Reihe und ein 1,27mm Rastermaß verfügen. Es ist ratsam, bei kritischen Anwendungen die genauen Abmessungen und Toleranzen des Gegensteckers zu prüfen, um eine optimale Passform und elektrische Verbindung sicherzustellen.
