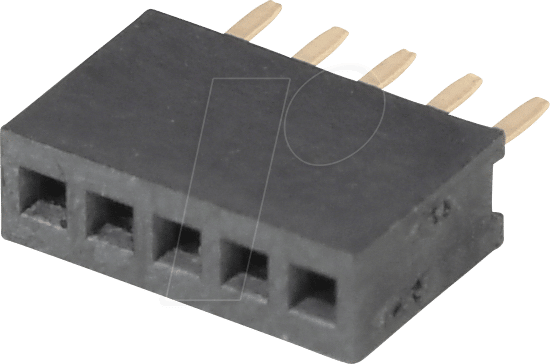

BKL 10120643 – Präzisions-Buchsenleiste 1,27mm 1×5 gerade: Die optimale Verbindungslösung für kompakte Elektronik
Suchen Sie nach einer zuverlässigen und platzsparenden Lösung für die Signalübertragung in anspruchsvollen Elektronikanwendungen? Die BKL 10120643 Buchsenleiste im Rastermaß von 1,27mm mit einer 1×5 Bestückung und gerader Ausrichtung ist die ideale Wahl für Entwickler und Techniker, die Wert auf Präzision, Langlebigkeit und eine einfache Integration legen. Dieses Bauteil schließt die Lücke zwischen Leiterplatten und Kabelverbindungen mit höchster Effizienz und minimalem Platzbedarf.
Anwendungsbereiche und Vorteile der BKL 10120643
Die BKL 10120643 Buchsenleiste ist konzipiert, um den wachsenden Anforderungen moderner Elektronik gerecht zu werden. Ihr kompaktes Design und das feine Rastermaß von 1,27mm ermöglichen den Einsatz in Applikationen mit dicht gepackter Bestückung, wie sie in der Medizintechnik, der Automobilindustrie, industriellen Steuerungen oder auch in High-End-Consumer-Elektronikprodukten zu finden sind. Die gerade Ausrichtung der Kontakte vereinfacht die Montage und die Entflechtung von Kabelbäumen, während die robuste Konstruktion eine langfristige Zuverlässigkeit gewährleistet.
- Kompakte Bauform: Ermöglicht die Integration in sehr kleine Gehäuse und auf Leiterplatten mit hoher Bauteildichte.
- Präzises Rastermaß (1,27mm): Ideal für Miniaturisierung und die Übertragung von feindefinierten Signalen.
- Zuverlässige Kontaktierung: Sorgt für stabile elektrische Verbindungen auch unter anspruchsvollen Umgebungsbedingungen.
- Einfache Montage: Die gerade Ausführung erleichtert das Anstecken von Gegenstücken und die Verdrahtung.
- Vielseitigkeit: Geeignet für diverse Branchen, von der industriellen Automatisierung bis zur Consumer-Elektronik.
- Langlebigkeit: Hochwertige Materialien und präzise Fertigung garantieren eine lange Lebensdauer.
Technische Spezifikationen und Materialgüte
Die BKL 10120643 Buchsenleiste zeichnet sich durch ihre sorgfältige Auswahl an Materialien und ihre präzise Fertigung aus. Das Gehäusematerial ist typischerweise ein Hochtemperatur-Thermoplast, das sowohl mechanischen Belastungen als auch chemischen Einflüssen standhält. Dies gewährleistet die Formstabilität auch bei erhöhten Betriebstemperaturen und schützt die internen Kontakte vor Verunreinigungen. Die Kontakte selbst sind in der Regel aus einer robusten Legierung gefertigt und galvanisch veredelt, um eine optimale Leitfähigkeit und Korrosionsbeständigkeit über die gesamte Lebensdauer des Produkts zu garantieren.
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | BKL 10120643 |
| Produkttyp | Buchsenleiste |
| Rastermaß | 1,27 mm |
| Anzahl der Kontakte | 5 |
| Reihenanzahl | 1 |
| Ausrichtung | Gerade |
| Gehäusematerial | Hochtemperatur-Thermoplast (typischerweise PBT oder LCP) |
| Kontaktmaterial | Messinglegierung, galvanisch veredelt (z.B. Zinn oder Gold über Nickel) |
| Nennstrom pro Kontakt | Typischerweise 1 A bis 2 A (abhängig vom Gegenstecker und Leiterbahnlayout) |
| Betriebstemperatur | -40°C bis +105°C (typisch für Hochtemperatur-Thermoplaste) |
| Schutzart (bei verbundenem Gegenstecker) | Abhängig vom Gegenstecker, aber das Design fördert eine dichte Verbindung. |
| Montageart | Durchsteckmontage (THT) oder geeignete Lötverfahren |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC |
| Dielektrische Spannungsfestigkeit | 500 V AC (effektiv) für 1 Minute |
| Mechanische Lebensdauer | ≥ 100 Steckzyklen (abhängig vom Gegenstecker) |
Optimale Signalintegrität durch feines Rastermaß
Das entscheidende Merkmal der BKL 10120643 ist ihr 1,27mm Rastermaß. Dieses feine Maß ist nicht zufällig gewählt, sondern eine direkte Antwort auf die Notwendigkeit, Signalintegrität in zunehmend miniaturisierten Schaltungen zu gewährleisten. Ein kleinerer Abstand zwischen den Kontakten minimiert parasitäre Kapazitäten und Induktivitäten, was zu einer besseren Signalqualität und reduzierten Crosstalk zwischen benachbarten Leitungen führt. Dies ist essentiell für Hochfrequenzanwendungen oder die Übertragung empfindlicher Datensignale, wo selbst kleinste Interferenzen zu Fehlern führen können. Die gerade Ausführung der Buchsenleiste unterstützt zudem eine klare und organisierte Verdrahtung, was die Fehlersuche und Wartung vereinfacht.
Robustheit und Langlebigkeit für professionelle Anwendungen
Die Auswahl des Materials für die Buchsenleiste BKL 10120643 hat direkte Auswirkungen auf ihre Leistung und Lebensdauer. Wir setzen auf Gehäuse aus Hochtemperatur-Kunststoffen wie Polybutylenterephthalat (PBT) oder Flüssigkristallpolymer (LCP). Diese Materialien bieten eine ausgezeichnete thermische Stabilität, die es der Buchsenleiste ermöglicht, auch bei erhöhten Temperaturen in der Nähe von leistungsstarken Komponenten zuverlässig zu funktionieren. Sie sind zudem resistent gegen viele Lösungsmittel und Chemikalien, die bei der Leiterplattenherstellung oder Reinigung eingesetzt werden könnten. Die Kontakte sind in der Regel aus einer hochleitfähigen Kupferlegierung gefertigt und mit einer Edelmetallschicht (oft Gold über Nickel) versehen. Diese Beschichtung schützt nicht nur vor Korrosion, sondern gewährleistet auch eine dauerhaft niedrige Übergangswiderstand, selbst nach zahlreichen Steckzyklen.
Befestigungsoptionen und Systemintegration
Die gerade Ausführung der BKL 10120643 Buchsenleiste ist für die Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten konzipiert. Die Stifte sind so dimensioniert, dass sie sicher in vorgebohrte Löcher auf der Platine passen und durch Lötprozesse eine feste und elektrisch leitfähige Verbindung herstellen. Dieses Verfahren bietet eine hohe mechanische Stabilität, die besonders wichtig in Umgebungen mit Vibrationen oder mechanischen Belastungen ist. Die Präzision des Stiftabstands und die Ausrichtung der Stifte sind entscheidend für eine schnelle und fehlerfreie Bestückung, sowohl manuell als auch durch automatisierte Bestückungsanlagen.
