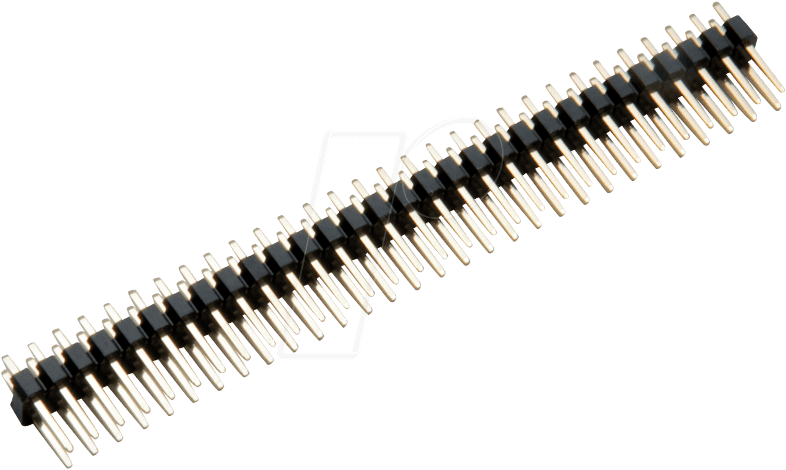

Präzise Verbindungen für Professionelle Elektronikprojekte: BKL 10120551 Stiftleiste
Suchen Sie nach einer zuverlässigen und präzisen Lösung für Ihre Leiterplattenverbindungen, die Stabilität und einfache Handhabung vereint? Die BKL 10120551 Stiftleiste 2×20 mit geradem Rastermaß von 2,54 mm ist die ideale Komponente für Elektronikentwickler, Hobbyisten und industrielle Anwender, die höchste Ansprüche an die Qualität und Funktionalität ihrer Schaltkreise stellen. Sie ermöglicht eine sichere und modulare Verbindung von Bauteilen auf Leiterplatten und stellt somit eine essenzielle Grundlage für jedes funktionierende elektronische System dar.
Anwendungsgebiete und technische Überlegenheit
Die BKL 10120551 Stiftleiste ist konzipiert, um eine breite Palette von Anforderungen in der modernen Elektronik zu erfüllen. Ihr gerader Aufbau und das standardisierte Rastermaß von 2,54 mm garantieren eine hohe Kompatibilität mit einer Vielzahl von Steckverbindern, Kabeln und anderen elektronischen Komponenten. Ob in der Prototypenentwicklung, in der industriellen Automatisierung, in Mess- und Regeltechnik oder in anspruchsvollen Hobbyprojekten – diese Stiftleiste bietet eine robuste und dauerhafte Verbindungslösung.
Im Vergleich zu einfacheren oder weniger präzisen Verbindungsarten zeichnet sich die BKL 10120551 durch folgende Merkmale aus:
- Hohe Kontaktsicherheit: Die präzise gefertigten Kontakte gewährleisten eine minimale Übergangswiderstand und eine zuverlässige Signalübertragung, selbst unter anspruchsvollen Bedingungen.
- Modulare Konzeption: Ermöglicht eine flexible und erweiterbare Systemgestaltung, die auf die spezifischen Anforderungen des Projekts zugeschnitten werden kann.
- Langlebigkeit und Robustheit: Gefertigt aus hochwertigen Materialien, widersteht diese Stiftleiste mechanischen Belastungen und Umwelteinflüssen, was eine lange Lebensdauer der Verbindung sichert.
- Standardisiertes Rastermaß: Das weit verbreitete 2,54 mm Rastermaß erleichtert die Integration in bestehende Designs und gewährleistet die Kompatibilität mit zahlreichen Standardkomponenten.
- Einfache Montage: Die gerade Ausführung ermöglicht ein unkompliziertes Anlöten auf Leiterplatten und vereinfacht den Bestückungsprozess erheblich.
Hochwertige Materialien und präzise Fertigung
Das Fundament für die herausragende Leistung der BKL 10120551 Stiftleiste bildet die sorgfältige Auswahl der Materialien und die Präzision des Fertigungsprozesses. Der Sockel der Stiftleiste ist typischerweise aus einem robusten, thermisch beständigen Kunststoff gefertigt, der auch bei erhöhten Temperaturen oder im Dauereinsatz formstabil bleibt. Dies ist entscheidend, um eine dauerhafte mechanische Integrität der Verbindung zu gewährleisten und Kurzschlüsse durch Verformung zu vermeiden. Die Pins selbst bestehen aus einer korrosionsbeständigen Legierung, oft mit einer Oberflächenveredelung wie Zinn oder einer anderen leitfähigen Beschichtung, um eine optimale elektrische Leitfähigkeit und einen geringen Übergangswiderstand zu erzielen. Diese Materialien sind sorgfältig ausgewählt, um Langlebigkeit, Zuverlässigkeit und eine exzellente Performance in einer Vielzahl von Umgebungen zu garantieren.
Detaillierte Produktspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste, gerade |
| Hersteller Artikelnummer | 10120551 |
| Hersteller | BKL |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 20 |
| Gesamtanzahl der Pins | 40 |
| Rastermaß | 2,54 mm (0.1 Zoll) |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) |
| Pin-Form | Quadratisch oder rund (typisch für 2,54 mm Raster) |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PA, PBT) |
| Pin-Material | Messing oder Bronze-Legierung |
| Oberflächenbeschichtung der Pins | Zinn-plattiert oder Nickel-plattiert für verbesserte Leitfähigkeit und Korrosionsbeständigkeit |
| Nennstrom | Typischerweise bis zu 3 A pro Pin (abhängig von der spezifischen Ausführung und dem Anwendungsfall) |
| Betriebstemperatur | Breiter Temperaturbereich, oft von -40°C bis +105°C |
| Isolationsspannung | Hohe Dielektrizitätsfestigkeit zur Vermeidung von Durchschlägen |
| Konformität | RoHS-konform (häufig, für umweltfreundliche Elektronikproduktion) |
| Einsatzgebiet | Prototyping, industrielle Steuerungen, Datenübertragung, Entwicklung von Embedded Systems |
Konstruktion und Verarbeitung für Maximale Zuverlässigkeit
Die BKL 10120551 Stiftleiste 2×20 gerade, mit einem Rastermaß von 2,54 mm, ist ein Paradebeispiel für durchdachtes Design und präzise Fertigung im Bereich der Steckverbindungen. Die einzelnen Pins sind exakt im 2,54 mm Raster positioniert, was eine optimale Kontaktfläche und eine zuverlässige mechanische Führung beim Einstecken von Gegensteckern gewährleistet. Die gerade Anordnung der Pins ermöglicht eine direkte und senkrechte Montage auf der Leiterplatte, was die Lötqualität verbessert und die mechanische Stabilität der gesamten Verbindung erhöht. Die Pin-Gehäuse aus thermoplastischem Kunststoff sind so konstruiert, dass sie eine ausgezeichnete elektrische Isolation bieten und gleichzeitig eine hohe Beständigkeit gegenüber mechanischen Beanspruchungen und Umwelteinflüssen aufweisen. Diese Materialien sind in der Regel halogenfrei und erfüllen strenge Umweltstandards, was sie auch für anspruchsvolle industrielle Anwendungen qualifiziert.
Die Oberflächenbehandlung der Pins spielt eine entscheidende Rolle für die langfristige Leistung. Eine hochwertige Verzinnung oder Vergoldung minimiert den Übergangswiderstand und schützt die Pins vor Oxidation und Korrosion. Dies ist besonders wichtig in Umgebungen, in denen Feuchtigkeit oder aggressive Chemikalien vorhanden sein können. Die präzise Ausrichtung der Pins und die definierte Einstecktiefe sorgen für eine gleichmäßige Lastverteilung und verhindern Überlastungen einzelner Kontakte, selbst bei wiederholtem Ein- und Ausstecken.
Vorteile im Einsatz mit anderen Komponenten
Die BKL 10120551 Stiftleiste ist ein vielseitiges Bauteil, das nahtlos mit einer breiten Palette von Gegenstücken zusammenarbeitet. Sie ist kompatibel mit:
- Flachbandkabeln und IDC-Steckverbindern: Ermöglicht die einfache Verbindung von Kabelbäumen und die flexible Verteilung von Signalen.
- Drahtbrücken (Jumper): Ideal für Konfigurationen und Auswahlmöglichkeiten auf Steuerplatinen.
- Anderen Stiftleisten oder Buchsenleisten: Schafft modulare Schnittstellen für die erweiterte Signalverarbeitung oder den Anschluss externer Peripheriegeräte.
- Entwicklungsboards und Mikrocontrollern: Dient als Standard-Interface für die Anbindung von Sensoren, Aktoren oder Displays.
Durch ihre standardisierten Abmessungen und die hohe Fertigungspräzision minimiert die BKL 10120551 das Risiko von Kontaktproblemen oder Fehlfunktionen, die bei weniger präzisen Komponenten auftreten können. Dies spart Entwicklungszeit und reduziert potenzielle Ausfallrisiken in der Anwendung.
FAQ – Häufig gestellte Fragen zu BKL 10120551 – Stiftleiste 2×20 gerade Raster 2,54 mm
Was bedeutet das Rastermaß von 2,54 mm?
Das Rastermaß von 2,54 mm (entspricht 0,1 Zoll) gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Dies ist ein weltweit etablierter Standard in der Elektronik und gewährleistet die Kompatibilität mit einer Vielzahl von Steckverbindern und Leiterplattenlayouts.
Für welche Art von Lötverfahren ist die BKL 10120551 Stiftleiste geeignet?
Diese Stiftleiste ist für die Durchsteckmontage (THT – Through-Hole Technology) konzipiert. Sie wird typischerweise durch vorgebohrte Löcher auf der Leiterplatte gesteckt und von der Rückseite angelötet. Dies ermöglicht eine mechanisch sehr stabile und elektrisch zuverlässige Verbindung.
Welche Vorteile bietet die gerade Ausführung gegenüber abgewinkelten Stiftleisten?
Die gerade Ausführung ermöglicht eine senkrechte Montage auf der Leiterplatte. Dies vereinfacht das Anlöten, verbessert die Lötqualität und bietet oft eine höhere mechanische Stabilität der Verbindung. Zudem ist sie ideal, wenn Kabel direkt nach oben oder unten geführt werden sollen.
Wie werden die Kontakte der BKL 10120551 Stiftleiste vor Korrosion geschützt?
Die Pins sind in der Regel mit einer korrosionsbeständigen Schicht wie Zinn oder Nickel überzogen. Diese Oberflächenbehandlung schützt das Basismaterial vor Oxidation und gewährleistet eine dauerhaft gute elektrische Leitfähigkeit auch in Umgebungen mit potenzieller Feuchtigkeit.
Ist die BKL 10120551 Stiftleiste RoHS-konform?
Die meisten modernen elektronischen Komponenten, einschließlich dieser Stiftleiste, sind nach den RoHS-Richtlinien (Restriction of Hazardous Substances) gefertigt. Dies bedeutet, dass sie keine schädlichen Substanzen über den zulässigen Grenzwerten enthalten, was sie für umweltfreundliche und gesetzeskonforme Elektronikprodukte qualifiziert.
Wie robust ist die Kunststoffisolierung dieser Stiftleiste?
Die Isolierung besteht aus hochwertigen thermoplastischen Kunststoffen wie Polyamid (PA) oder Polybutylenterephthalat (PBT). Diese Materialien sind für ihre hohe mechanische Festigkeit, Temperaturbeständigkeit und elektrische Isolationseigenschaften bekannt, was eine langlebige und sichere Anwendung gewährleistet.
Kann die BKL 10120551 Stiftleiste für hohe Stromstärken verwendet werden?
Die Nennstrombelastbarkeit pro Pin liegt typischerweise bei etwa 3 Ampere, abhängig von der spezifischen Ausführung und den Umgebungsbedingungen. Für höhere Stromstärken sind spezielle Hochstrom-Steckverbinder erforderlich. Prüfen Sie stets die detaillierten Spezifikationen des Herstellers für die exakte Strombelastbarkeit.
