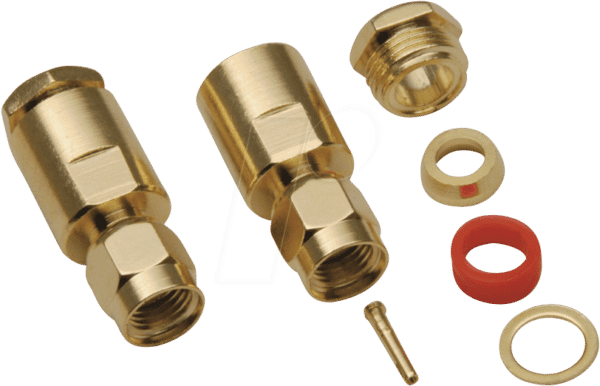

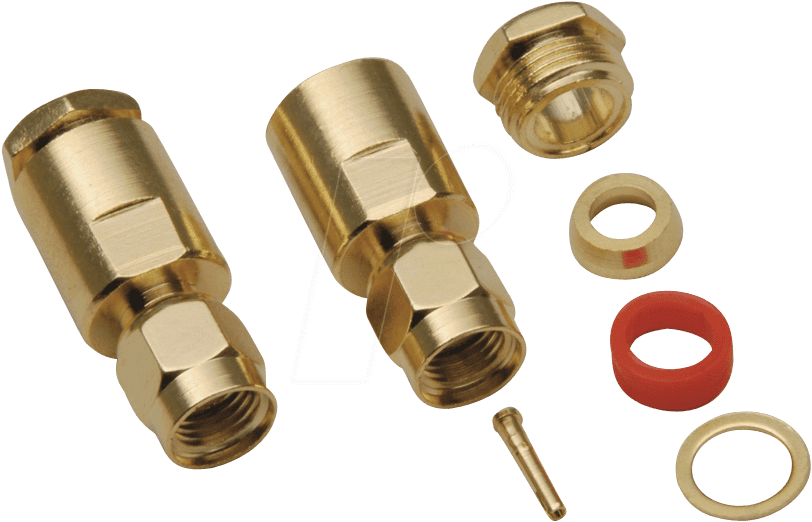

BKL 0419003 – SMA-Reverse Stecker 50 Ohm: Präzise Verbindung für anspruchsvolle Anwendungen
Der BKL 0419003 – SMA-Reverse Stecker 50 Ohm ist die ideale Lösung für alle, die eine zuverlässige und verlustarme Hochfrequenzverbindung benötigen. Speziell entwickelt für professionelle Anwender in Bereichen wie Telekommunikation, Messtechnik und Rundfunk, überwindet dieser Stecker die Herausforderungen, die sich aus der Notwendigkeit einer exakten Signalübertragung bei kritischen Frequenzen ergeben.
Überlegene Leistung durch SMA-Reverse Polarität
Im Gegensatz zu herkömmlichen SMA-Steckern, die oft eine standardmäßige Polarität aufweisen, bietet der BKL 0419003 eine Reverse Polarity (RP). Diese spezielle Ausführung ist entscheidend, um unbeabsichtigte Verbindungen zwischen Geräten mit unterschiedlichen SMA-Steckertypen zu verhindern und somit Fehlkonfigurationen und potenzielle Schäden zu vermeiden. Die 50-Ohm-Impedanz ist dabei die universell etablierte Norm für die meisten Hochfrequenzanwendungen, um eine maximale Leistungsübertragung und minimale Reflexionen zu gewährleisten.
Hervorragende Materialqualität und technische Präzision
Der Kern der überlegenen Leistung des BKL 0419003 liegt in seiner sorgfältigen Konstruktion und der Auswahl hochwertiger Materialien. Jedes Detail ist auf Langlebigkeit und konsistente Funktionalität ausgelegt. Dies stellt sicher, dass der Stecker auch unter anspruchsvollen Betriebsbedingungen wie Temperaturschwankungen oder mechanischer Belastung stets eine optimale Signalintegrität liefert. Die präzise Fertigung nach Industriestandards garantiert eine Passgenauigkeit, die für eine sichere und stabile Verbindung unerlässlich ist.
Technische Spezifikationen im Detail
Die technischen Eigenschaften des BKL 0419003 unterstreichen seine Eignung für professionelle Einsätze:
| Merkmal | Spezifikation |
|---|---|
| Herstellerartikelnummer | 0419003 |
| Steckverbinder-Typ | SMA-Reverse Polarität (RP-SMA) |
| Impedanz | 50 Ohm |
| Gehäusematerial | Messing vernickelt |
| Leiterbahnenmaterial | Vergoldete Kupferlegierung |
| Dielektrikum | PTFE (Polytetrafluorethylen) |
| Betriebsfrequenzbereich | Bis 18 GHz (Standard für SMA) |
| Temperaturbereich | -65°C bis +165°C |
| Isolationswiderstand | ≥ 5000 MΩ |
| Kontaktwiderstand (Mittel-/Außenleiter) | ≤ 10 mΩ / ≤ 5 mΩ |
| Montageart | Lötfahne für Koaxialkabel |
| Anschluss | Außengewinde mit Zentrierung |
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des BKL 0419003 macht ihn zu einer unverzichtbaren Komponente in einer breiten Palette von Hochfrequenzsystemen:
- Telekommunikationsinfrastruktur: Für die Verbindung von Antennen, Basisstationen und anderen Netzwerkkomponenten, wo eine exakte Signalübertragung entscheidend ist.
- Messtechnik: In Laborumgebungen und Feldtests zur Signalgenerierung, -analyse und -messung, wo höchste Präzision gefordert ist.
- Rundfunk und Satellitenkommunikation: Für die Übertragung von Audio- und Videosignalen mit minimalen Störungen und Verlusten.
- IoT und Wireless-Anwendungen: In industriellen Umgebungen und bei der Entwicklung neuer drahtloser Technologien zur Gewährleistung stabiler Verbindungen.
- Forschung und Entwicklung: Als Standardkomponente in Prototypen und Versuchsanordnungen für die HF-Technik.
Vorteile der Reverse Polarität (RP-SMA)
Die RP-SMA-Ausführung des BKL 0419003 bietet spezifische Vorteile:
- Schutz vor Fehlverbindungen: Verhindert die versehentliche Verbindung mit Standard-SMA-Steckern, was zu Signalverlusten oder Geräteschäden führen kann.
- Systemintegrität: Gewährleistet, dass nur kompatible Geräte miteinander verbunden werden, was die Zuverlässigkeit des Gesamtsystems erhöht.
- Spezifische Anwendungsfälle: In bestimmten Systemen, wie z.B. manchen WLAN-Routern oder Access Points, ist RP-SMA die vorgesehene Anschlussnorm.
Sorgfältige Materialauswahl für maximale Haltbarkeit
Die Qualität des BKL 0419003 beginnt bei der Auswahl der Rohmaterialien. Das Gehäuse aus hochwertigem Messing mit einer robusten Vernickelung bietet exzellenten Korrosionsschutz und mechanische Stabilität. Die inneren Kontakte, gefertigt aus einer vergoldeten Kupferlegierung, garantieren eine ausgezeichnete Leitfähigkeit und minimieren den Übergangswiderstand, selbst über lange Betriebsperioden hinweg. Das verwendete Dielektrikum aus PTFE (Polytetrafluorethylen), auch bekannt als Teflon, zeichnet sich durch seine hervorragenden dielektrischen Eigenschaften, eine niedrige Verlusttangente und eine hohe Temperaturbeständigkeit aus. Diese Materialkombination ermöglicht eine konstante Leistung über einen weiten Frequenzbereich und unter widrigen Umgebungsbedingungen.
Präzision in der Fertigung und Montage
Die Fertigung des BKL 0419003 folgt strengen industriellen Standards. Die präzise Bearbeitung der einzelnen Komponenten stellt sicher, dass die mechanischen Toleranzen eingehalten werden, was für eine einwandfreie und dichte Verbindung unerlässlich ist. Der Stecker verfügt über ein Außengewinde mit einer zentralen Zentrierungsfunktion, die eine exakte Positionierung und eine sichere mechanische Verriegelung gewährleistet. Die Montage auf Koaxialkabeln erfolgt mittels einer Lötfahne, die eine solide elektrische und mechanische Verbindung zwischen Kabel und Stecker herstellt und so Signalverluste an der Schnittstelle minimiert.
Häufig gestellte Fragen zu BKL 0419003 – SMA-Reverse Stecker 50 Ohm
Was bedeutet SMA-Reverse Polarität (RP-SMA)?
SMA-Reverse Polarität (RP-SMA) bedeutet, dass die Polarität des Steckers umgekehrt ist im Vergleich zu einem Standard-SMA-Stecker. Bei RP-SMA hat der Stecker mit dem Innengewinde einen Mittelstift, während der Stecker mit dem Außengewinde eine Buchse besitzt. Dies dient der Verhinderung von Fehlverbindungen.
Welche Vorteile bietet die 50-Ohm-Impedanz?
Die 50-Ohm-Impedanz ist der internationale Standard für die meisten Hochfrequenz- und Funkübertragungsanwendungen. Sie optimiert die Leistungsübertragung und minimiert Signalreflexionen (VSWR – Voltage Standing Wave Ratio), was für eine klare und effiziente Signalübertragung unerlässlich ist.
Für welche Art von Kabeln ist dieser Stecker geeignet?
Der BKL 0419003 – SMA-Reverse Stecker ist primär für den Anschluss an Koaxialkabel mit einem Durchmesser konzipiert, der für SMA-Steckverbinder üblich ist. Die Montage erfolgt über eine Lötfahne, was eine flexible Anpassung an verschiedene Kabeltypen ermöglicht, solange der Außendurchmesser und die Impedanz (50 Ohm) kompatibel sind.
Ist der Stecker für den Außeneinsatz geeignet?
Dank des vernickelten Messinggehäuses und des robusten Dielektrikums bietet der Stecker eine gute Widerstandsfähigkeit gegen Umwelteinflüsse. Für den dauerhaften Außeneinsatz wird jedoch empfohlen, zusätzliche Schutzmaßnahmen wie Kabelverschraubungen oder wetterfeste Gehäuse zu verwenden, um die Langlebigkeit zu gewährleisten.
Was ist der Unterschied zwischen SMA und RP-SMA Steckern?
Der Hauptunterschied liegt in der Polarität des Mittelkontakts. Standard-SMA-Stecker haben einen Mittelstift im Außengewindegehäuse und eine Buchse im Innengewindegehäuse. RP-SMA-Stecker haben den Mittelstift im Innengewindegehäuse und die Buchse im Außengewindegehäuse. Dies ist eine bewusste Designentscheidung zur Verhinderung von Kompatibilitätsproblemen.
Welche Frequenzen kann dieser Stecker verarbeiten?
Der SMA-Stecker, auch in der RP-Ausführung, ist für den Betrieb im Hochfrequenzbereich ausgelegt und unterstützt typischerweise Frequenzen bis zu 18 GHz. Für viele Standardanwendungen wie WLAN (2,4 GHz und 5 GHz) ist er mehr als ausreichend dimensioniert.
Wie wird die Signalintegrität bei diesem Stecker sichergestellt?
Die Signalintegrität wird durch die Kombination aus präziser Fertigung, hochwertigen Materialien (vernickseltes Messing, vergoldete Kontakte, PTFE-Dielektrikum), der korrekten 50-Ohm-Impedanz und der sicheren Lötverbindung mit dem Koaxialkabel gewährleistet. Dies minimiert Reflexionen und Dämpfung des Signals.
