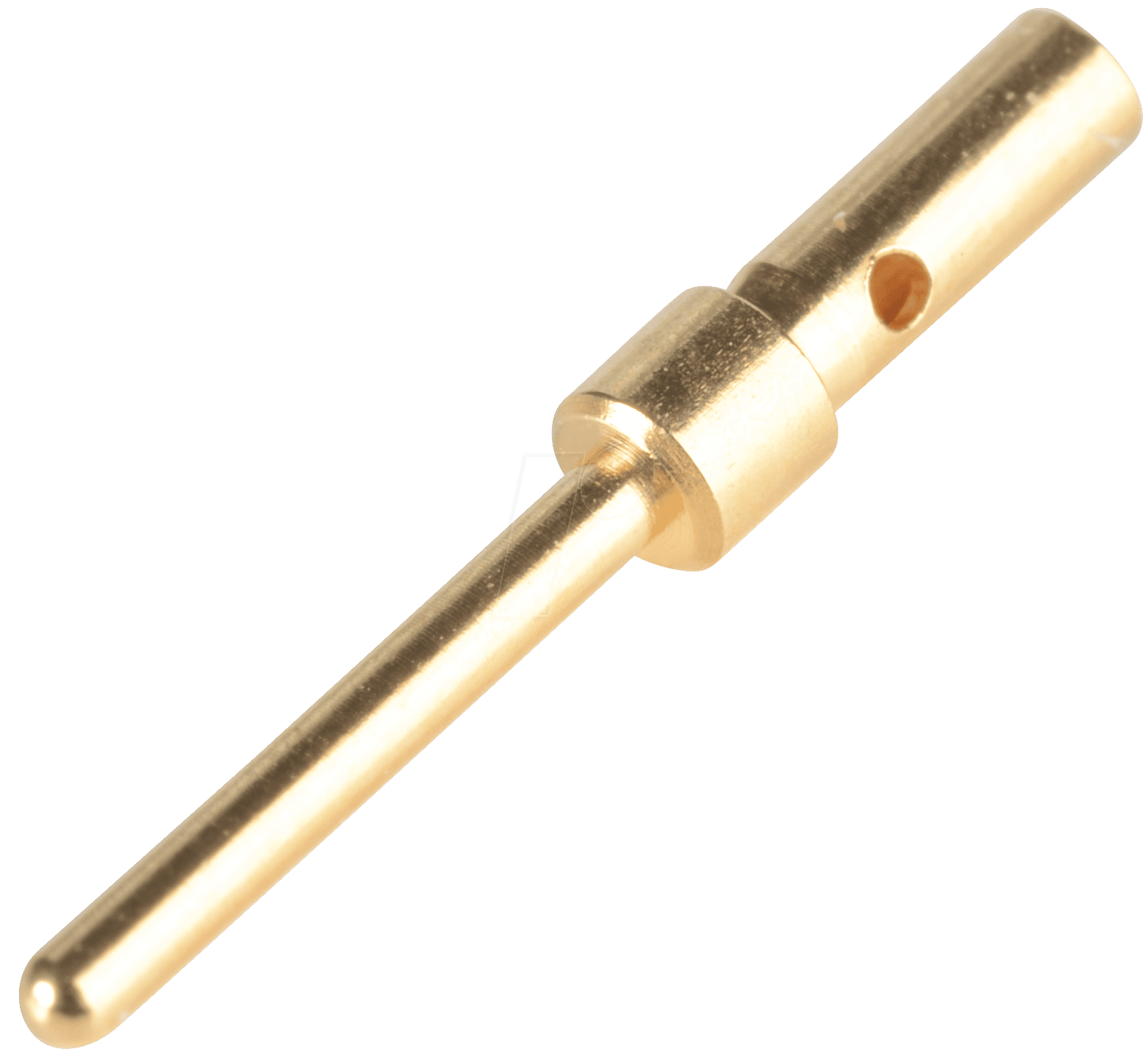

Präzise Verbindungen für anspruchsvolle Anwendungen: AWG 24-20 ST – Crimp-Kontakte AWG 24-20, Stift
Für professionelle Elektriker, Elektronik-Bastler und IT-Techniker, die auf absolute Zuverlässigkeit bei Kabelverbindungen angewiesen sind, stellen Standard-Crimp-Kontakte oft einen Kompromiss dar. Die AWG 24-20 ST – Crimp-Kontakte AWG 24-20, Stift wurden entwickelt, um exakt diese Lücke zu schließen. Sie garantieren sichere und dauerhaft belastbare Steckverbindungen im spezifizierten Drahtbereich, selbst unter widrigsten Umgebungsbedingungen.
Maximale Leitfähigkeit und mechanische Stabilität
Diese Crimp-Kontakte sind aus hochwertigem, verzinntem Kupfer gefertigt, einem Material, das für seine exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Die präzise Stanzung und Formgebung sorgt für eine optimale Klemmung am Kabelquerschnitt, wodurch Übergangswiderstände minimiert und Leistungsverluste vermieden werden. Die Stiftform ermöglicht dabei eine einfache und sichere Verbindung mit passenden Buchsenkontakten.
Vorteile der AWG 24-20 ST – Crimp-Kontakte
- Optimale Drahtbereich-Abdeckung: Speziell entwickelt für Kabel mit einem Querschnitt von AWG 24 bis AWG 20, was eine breite Palette an Standard-Litze-Durchmessern abdeckt.
- Hervorragende Leitfähigkeit: Die Verwendung von hochreinem, verzinntem Kupfer gewährleistet minimale Energieverluste und eine stabile Signalübertragung.
- Robuste mechanische Verbindung: Die präzise Crimp-Geometrie sorgt für eine sichere und vibrationsfeste Verbindung, die auch bei mechanischer Beanspruchung Bestand hat.
- Korrosionsbeständigkeit: Die Verzinnung schützt die Kontakte effektiv vor Oxidation und Umwelteinflüssen, was die Lebensdauer der Verbindung signifikant erhöht.
- Einfache Verarbeitung: Die standardisierte Formgebung ermöglicht eine schnelle und zuverlässige Verarbeitung mit gängigen Crimp-Werkzeugen.
- Vielseitige Anwendung: Geeignet für den Einsatz in verschiedenen Branchen wie Automobiltechnik, Industrieautomation, Messtechnik und Hobby-Elektronik.
- Hohe Zuverlässigkeit: Reduziert das Risiko von Kurzschlüssen, Wackelkontakten und Ausfällen durch minderwertige Verbindungen.
Technische Spezifikationen im Detail
Die AWG 24-20 ST – Crimp-Kontakte AWG 24-20, Stift repräsentieren die Spitze der Präzisionstechnik für elektrische Verbindungen. Ihre Konstruktion ist auf Langlebigkeit und Performance ausgelegt. Das verwendete Material – hochreines Kupfer mit einer gleichmäßigen Zinnbeschichtung – bietet eine optimale Balance zwischen elektrischer Permeabilität und Schutz vor Umwelteinflüssen. Die Oberflächengüte der Verzinnung ist entscheidend, um die Bildung von Oxidschichten zu verhindern, die im Laufe der Zeit den Kontaktwiderstand erhöhen könnten. Dies ist insbesondere in Umgebungen mit hoher Luftfeuchtigkeit oder aggressiven chemischen Dämpfen von essentieller Bedeutung. Die mechanische Integrität der Crimp-Verbindung wird durch die exakte Passform und die Materialeigenschaften des Stiftkontakts sichergestellt. Beim fachgerechten Crimpen wird das Leiterprofil des Kabels formschlüssig mit dem Innenraum des Kontakts verbunden, was zu einer kraftschlüssigen und elektrisch leitfähigen Verbindung führt. Die Wahl des richtigen Drahtdurchmessers innerhalb des spezifizierten AWG-Bereichs ist hierbei entscheidend. Ein zu dünnes Kabel kann zu mangelnder mechanischer Festigkeit führen, während ein zu dickes Kabel die vollständige Integration des Leitermaterials verhindern kann. Die Kontaktgeometrie ist so konzipiert, dass sie sowohl die elektrische Leitfähigkeit als auch die mechanische Zugfestigkeit auf höchstem Niveau garantiert.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Drahtbereich (AWG) | 24 – 20 |
| Typ | Stift-Crimp-Kontakt |
| Material | Hochreines Kupfer, verzinnt |
| Oberflächenbehandlung | Galvanische Verzinnung für verbesserte Leitfähigkeit und Korrosionsschutz |
| Formgebung | Präzisionsgestanzter und geformter Stift |
| Elektrischer Widerstand | Extrem gering durch optimierte Materialwahl und Oberflächengüte |
| Mechanische Stabilität | Hohe Zugfestigkeit nach fachgerechtem Crimpen |
| Isolationsart | Nicht isoliert (für verschiedene Isolationsmaterialien verwendbar) |
| Einsatztemperatur (typisch) | -40°C bis +125°C (abhängig von der umgebenden Isolierung und Anwendung) |
| Anwendungsbereiche | Industrielle Stecker, Kabelbäume, Steuerungs- und Regelungstechnik, Messtechnik, Automobil |
Qualität, die man fühlt und die sich auszahlt
Die AWG 24-20 ST – Crimp-Kontakte sind mehr als nur einfache Verbindungselemente. Sie sind das Ergebnis fokussierter Ingenieurskunst, die auf die Bedürfnisse anspruchsvoller Anwender zugeschnitten ist. Bei der Entwicklung wurde besonderes Augenmerk auf die Robustheit der Verbindung gelegt. Im Gegensatz zu minderwertigen Alternativen, die zu Brüchen oder schlechter Leitfähigkeit neigen, bieten diese Stiftkontakte eine gleichbleibend hohe Performance. Die präzise Passform minimiert den Aufwand bei der Montage und reduziert Fehlerquellen. Dies bedeutet für Sie: Weniger Zeitaufwand, geringere Ausschussraten und eine erhöhte Zuverlässigkeit Ihrer Gesamtanlage. Die durchdachte Konstruktion ermöglicht auch eine einfache Inspektion der Crimp-Verbindung, um die Qualität der Installation visuell zu überprüfen. Die konsistente Größe und Form jedes einzelnen Kontakts gewährleistet, dass Sie sich bei jeder Anwendung auf die gleiche, hohe Qualität verlassen können. Diese Fokussierung auf Detailgenauigkeit ist das, was diese Crimp-Kontakte von der Masse abhebt und sie zur bevorzugten Wahl für sicherheitskritische oder performanzabhängige Anwendungen macht.
Umfassende Einsatzmöglichkeiten in der Praxis
Die AWG 24-20 ST – Crimp-Kontakte AWG 24-20, Stift eignen sich hervorragend für eine Vielzahl von Anwendungsbereichen, in denen eine sichere und dauerhafte elektrische Verbindung unerlässlich ist. Ihre Fähigkeit, einen Drahtbereich von AWG 24 bis AWG 20 abzudecken, macht sie zu einer universellen Lösung für viele gängige Kabeltypen in der Industrieautomation. Hier werden sie häufig in Verbindung mit industriellen Stecksystemen eingesetzt, um Sensoren, Aktoren und Steuergeräte miteinander zu vernetzen. Die hohe Zuverlässigkeit ist dabei gerade in Produktionsumgebungen mit Vibrationen und schwankenden Temperaturen entscheidend. Im Automobilsektor finden diese Kontakte Anwendung in Bordnetzverteilern, Scheinwerferverkabelungen oder in der Vernetzung von Fahrerassistenzsystemen, wo Ausfallsicherheit oberste Priorität hat. Auch in der Messtechnik und Labortechnik, wo präzise und rauschfreie Signale übertragen werden müssen, spielen sie ihre Stärken aus. Die nicht isolierte Ausführung bietet zudem maximale Flexibilität, da sie mit einer breiten Palette von Isoliermaterialien kompatibel ist und die Wahl des passenden Gehäuses oder Steckertyps dem Anwender überlässt. Für Hobby-Elektroniker und im Modellbau bieten diese Kontakte die Möglichkeit, professionelle und langlebige Verbindungen zu realisieren, die weit über einfache Lötverbindungen hinausgehen.
FAQ – Häufig gestellte Fragen zu AWG 24-20 ST – Crimp-Kontakte AWG 24-20, Stift
Welche Art von Kabel ist für diese Crimp-Kontakte am besten geeignet?
Diese Crimp-Kontakte sind für flexible Litzenkabel im Bereich von AWG 24 bis AWG 20 konzipiert. Massivdraht ist in der Regel nicht für diese Art von Crimp-Kontakten geeignet, da die Verbindung nicht die gleiche mechanische Festigkeit und elektrische Leitfähigkeit aufweist.
Benötige ich spezielles Werkzeug für die Verarbeitung?
Ja, für eine sichere und dauerhafte Verbindung ist ein geeignetes Crimp-Werkzeug unerlässlich. Achten Sie darauf, ein Crimp-Werkzeug zu verwenden, das für den spezifizierten Drahtbereich (AWG 24-20) und die Art des Kontakts (Stift) ausgelegt ist. Professionelle Crimpzangen mit Ratschenfunktion gewährleisten eine gleichbleibend hohe Qualität der Verbindung.
Wie kann ich sicherstellen, dass die Verbindung elektrisch stabil ist?
Eine korrekte Crimpung ist der Schlüssel. Stellen Sie sicher, dass das Kabel korrekt abisoliert und der Kontakt vollständig und ohne Lücken auf das Kabel aufgebracht ist, bevor Sie die Crimpung durchführen. Die Verzinnung des Kupfers sorgt für einen geringen Übergangswiderstand. Eine visuelle Inspektion nach dem Crimpen, die Überprüfung der mechanischen Festigkeit und gegebenenfalls eine elektrische Durchgangsprüfung sind empfehlenswert.
Sind diese Crimp-Kontakte für Hochfrequenzanwendungen geeignet?
Für Standard-Niederfrequenz- oder DC-Anwendungen sind diese Kontakte hervorragend geeignet. Bei sehr hohen Frequenzen, wo Impedanzanpassung und Signalintegrität kritisch sind, sind spezifische HF-Steckverbinder und -Kontakte möglicherweise die bessere Wahl. Die guten Leitfähigkeitseigenschaften und die saubere Oberfläche dieser Kontakte unterstützen jedoch eine gute Signalübertragung.
Wie beeinflusst die Verzinnung die Leistung?
Die Verzinnung verbessert die elektrische Leitfähigkeit und schützt das Kupfer vor Oxidation. Dies ist entscheidend für die Minimierung von Übergangswiderständen und die Langlebigkeit der Verbindung, insbesondere in Umgebungen, die Korrosion fördern könnten. Eine gleichmäßige Zinnbeschichtung ist für eine konsistente Performance unerlässlich.
Können diese Kontakte mit verschiedenen Isolationsmaterialien verwendet werden?
Ja, da es sich um nicht isolierte Crimp-Kontakte handelt, sind sie mit einer Vielzahl von Isolationsmaterialien kompatibel. Nach der Crimpung des Kabels wird üblicherweise eine separate Isolierung oder ein Gehäuse verwendet, um die Verbindung zu schützen und eine Kurzschlusssicherheit zu gewährleisten.
Was bedeutet „ST“ in der Produktbezeichnung AWG 24-20 ST – Crimp-Kontakte?
„ST“ steht hierbei für „Stift“ (engl. „Socket“ oder „Pin“). In diesem spezifischen Fall bezieht sich „ST“ auf die Ausführung als Stiftkontakt, der in eine entsprechende Buchse gesteckt wird, um die elektrische Verbindung herzustellen.
